公開番号2025146281
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046966
出願日2024-03-22
発明の名称積層コイル部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 27/28 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】Q値の向上が可能な積層コイル部品を提供する。
【解決手段】積層コイル部品は、素体2と、素体2内に配置されたコイル3と、素体2の表面上に配置された外部電極41,42とを備える。コイル3は、それぞれ厚さ及び経路長を有する複数のコイル導体30を有する。外部電極41,42は、コイル3と電気的に接続されている。複数のコイル導体30は、コイル導体31,34,37及びコイル導体33,35を含む。コイル導体33,35は、コイル導体31,34,37の経路長よりも長い経路長を有し、かつ、コイル導体31,34,37の厚さよりも大きい厚さを有する。
【選択図】図2

特許請求の範囲【請求項１】
素体と、
前記素体内に配置され、それぞれ厚さ及び経路長を有する複数のコイル導体を含むコイルと、
前記素体の表面上に配置され、前記コイルと電気的に接続された外部電極と、を備え、
前記複数のコイル導体は、
少なくとも一つの第一コイル導体と、
前記少なくとも一つの第一コイル導体の経路長よりも長い経路長を有し、かつ、前記少なくとも一つの第一コイル導体の厚さよりも大きい厚さを有する少なくとも一つの第二コイル導体と、を含む、
積層コイル部品。
続きを表示（約 630 文字）【請求項２】
前記少なくとも一つの第二コイル導体は、前記少なくとも一つの第一コイル導体の前記厚さの１．２５倍以上の前記厚さを有する、請求項１に記載の積層コイル部品。
【請求項３】
前記少なくとも一つの第二コイル導体は、複数の第二コイル導体を含み、
前記複数の第二コイル導体の数は、前記少なくとも一つの第一コイル導体の数よりも多い、請求項１に記載の積層コイル部品。
【請求項４】
前記素体内に配置され、前記コイルと前記外部電極とを互いに接続する接続導体を更に備え、
前記少なくとも一つの第二コイル導体は、前記コイルの端を含む最端の第二コイル導体を含み、
前記接続導体は、前記最端の第二コイル導体と同じ層において前記最端の第二コイル導体に連続している、請求項１～３の何れか一項に記載の積層コイル部品。
【請求項５】
前記少なくとも一つの第二コイル導体は、前記複数のコイル導体のうち最も長い経路長を有するコイル導体を含み、
前記少なくとも一つの第一コイル導体は、前記複数のコイル導体のうち最も短い経路長を有するコイル導体を含む、請求項１～３の何れか一項に記載の積層コイル部品。
【請求項６】
前記複数のコイル導体のうち互いに隣り合う一対のコイル導体の端部同士は、互いに重なり、かつ、互いに連結されている、請求項１～３の何れか一項に記載の積層コイル部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層コイル部品に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
素体と、素体内に配置されているコイルとを備える積層コイル部品が知られている（たとえば、特許文献１）。コイルは、互いに電気的に接続されている複数のコイル導体を有する。複数のコイル導体は、第一コイル導体及び第二コイル導体を含む。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１１３３０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の一つの態様は、Ｑ値の向上が可能な積層コイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一つの態様に係る積層コイル部品は、素体と、素体内に配置されたコイルと、素体の表面上に配置された外部電極とを備える。コイルは、それぞれ厚さ及び経路長を有する複数のコイル導体を有する。外部電極は、コイルと電気的に接続されている。複数のコイル導体は、第一コイル導体及び第二コイル導体を含む。第二コイル導体は、第一コイル導体の経路長よりも長い経路長を有し、かつ、第一コイル導体の厚さよりも大きい厚さを有する。
【０００６】
積層コイル部品のＱ値は、電気抵抗の逆数に比例する。複数のコイル導体を有するコイルの電気抵抗は、複数のコイル導体における各コイル導体の合成抵抗に依存する。導体の電気抵抗は、導体の長さに比例し、かつ、導体の断面積に反比例するので、複数のコイル導体における各コイル導体の電気抵抗は、コイル導体の経路長の長さ及びコイル導体の厚さに応じて変化する。したがって、積層コイル部品のＱ値は、コイルを構成する複数のコイル導体のそれぞれの経路長及び厚さに依存する。
【０００７】
積層コイル部品は、所定の外形サイズに対して複数のインダクタンス値が求められる。インダクタンス値は、コイルのターン数に依存するので、コイルを構成する複数のコイル導体のそれぞれの経路長は一定に定まりがたい。複数のコイル導体のそれぞれの厚さが互いに等しい場合には、他のコイル導体よりも長い経路長を有するコイル導体は、他のコイル導体の電気抵抗よりも大きな電気抵抗を有する。
【０００８】
上記一つの態様では、第二コイル導体は、第一コイル導体の経路長よりも長い経路長を有し、かつ、第一コイル導体の厚さよりも大きい厚さを有する。上記一つの態様での第一コイル導体と第二コイル導体との合成抵抗は、第二コイル導体が第一コイル導体の経路長よりも長い経路長を有し、かつ、第二コイル導体が第一コイル導体の厚さと同等以下の厚さを有する構成での合成抵抗よりも小さい。したがって、上記一つの態様のコイルの電気抵抗は、第二コイル導体が第一コイル導体の経路長よりも長い経路長を有し、かつ、第二コイル導体が第一コイル導体の厚さよりも小さい厚さを有する構成のコイルの電気抵抗より小さいので、上記一つの態様は、積層コイル部品のＱ値の向上が可能である。
【発明の効果】
【０００９】
本発明の一つの態様は、Ｑ値の向上が可能な積層コイル部品を提供する。
【図面の簡単な説明】
【００１０】
図１は、一実施形態に係る積層コイル部品の斜視図である。
図２は、本実施形態に係るコイルの斜視図である。
図３は、本実施形態に係るコイルを一側面から見た平面図である。

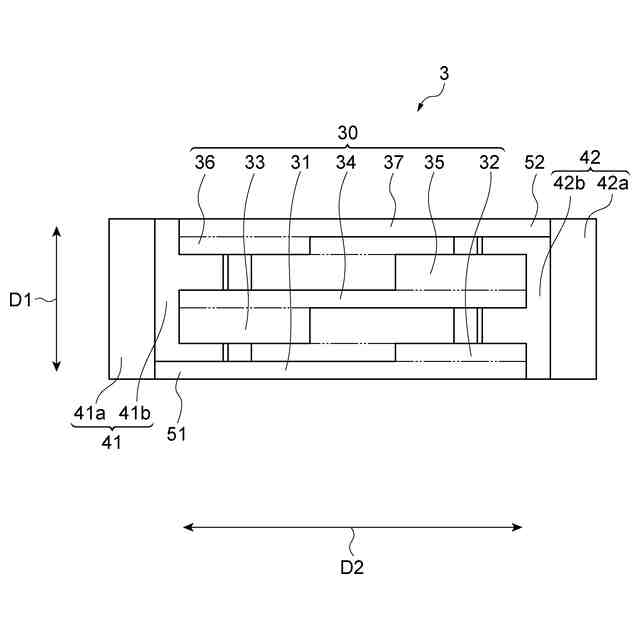

図４は、本実施形態に係るコイルを一主面から見た平面図である。

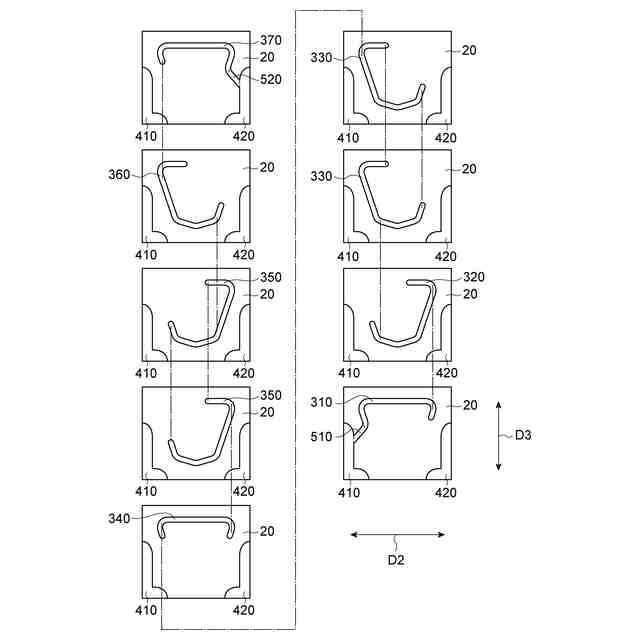

図５は、本実施形態に係る積層コイル部品の構成を示す分解図である。
図６は、本実施形態の変形例に係るコイルの斜視図である。

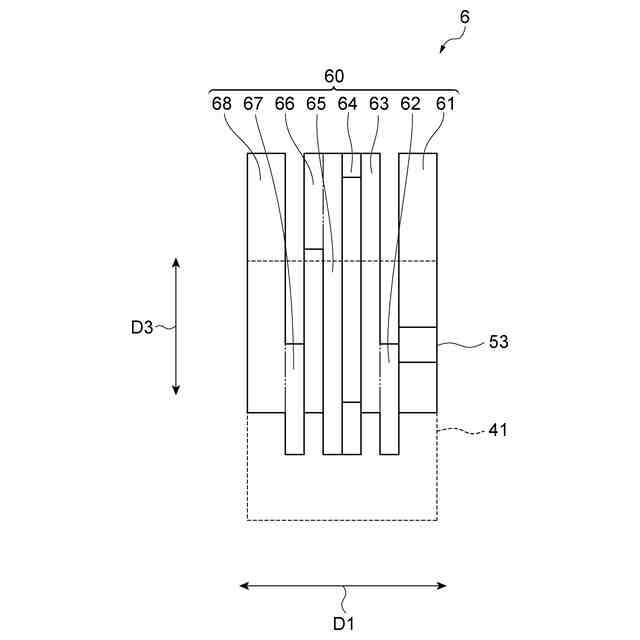

図７は、本実施形態の変形例に係るコイルを一側面から見た平面図である。

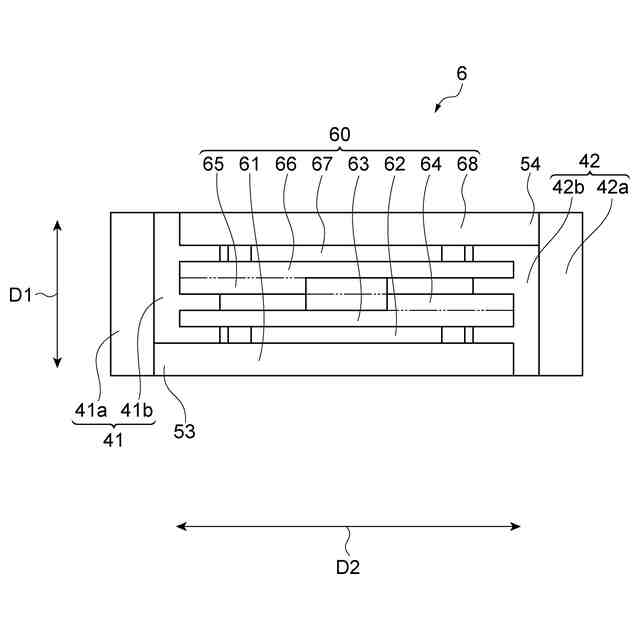

図８は、本実施形態の変形例に係るコイルを一主面から見た平面図である。
図９は、本実施形態の変形例に係る積層コイル部品の構成を示す分解図である。
図１０は、本実施形態の別の変形例に係る積層コイル部品の構成を示す分解図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
