公開番号2025145580
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045841
出願日2024-03-22
発明の名称磁気部品の通電制御方法
出願人本田技研工業株式会社
代理人個人,個人,個人
主分類H01F 27/28 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】リアクトル及びトランスとしての機能を統合することによって、構成が複雑及び大型になることを抑制することができる磁気部品の使用方法を提供する。

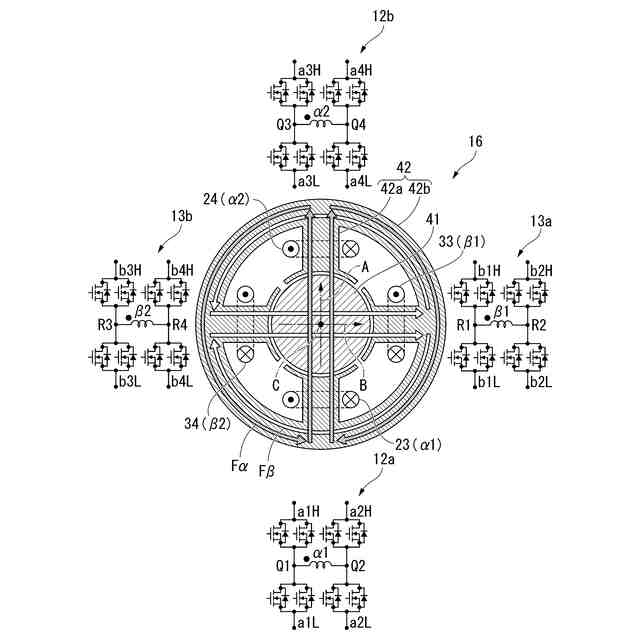

【解決手段】磁気部品16は、空間位相で直交する第1軸A及び第2軸Bの交点Cを挟んで各軸A,Bに沿った方向に配置される4つのティース部42aと、第1軸Aに沿った2つのティース部42aに装着される各α相コイルα1,α2と、第2軸Bに沿った2つのティース部42aに装着される各β相コイルβ1,β2とを備える。磁気部品16は、各コイルα1,α2,β1,β2に流れる電流の方向によって、各α相コイルα1,α2の磁束方向Fαが同一になるように、及び、各β相コイルβ1,β2の磁束方向Fβが同一になるように使用される。
【選択図】図2
特許請求の範囲【請求項１】
空間位相で直交する第１軸及び第２軸の交点を挟んで前記第１軸及び前記第２軸の各々に沿った方向に配置される４つのティース部と、
前記４つのティース部を外周側から取り囲むように接続される外周部と、
前記第１軸に沿った２つの前記ティース部に装着される第１コイル及び第２コイルと、
前記第２軸に沿った２つの前記ティース部に装着される第３コイル及び第４コイルと
を備える磁気部品の通電制御方法であって、
前記第１コイルの磁束方向及び前記第２コイルの磁束方向が同一になるように、及び、前記第３コイルの磁束方向及び前記第４コイルの磁束方向が同一になるように、前記第１コイル、前記第２コイル、前記第３コイル及び前記第４コイルの各々に流れる電流の方向を設定する
磁気部品の通電制御方法。
続きを表示（約 380 文字）【請求項２】
前記磁気部品は、
前記４つのティース部の内周側に配置されるとともに、間隙が形成される内周部を備える
請求項１に記載の磁気部品の通電制御方法。
【請求項３】
前記間隙は、
前記第１軸又は前記第２軸に沿った方向に平行に形成される
請求項２に記載の磁気部品の通電制御方法。
【請求項４】
前記第１コイル及び前記第２コイルをトランスとして機能させ、
前記第３コイル及び前記第４コイルをリアクトルとして機能させる
請求項１から請求項３のいずれか１項に記載の磁気部品の通電制御方法。
【請求項５】
前記磁気部品は、
外部交流電源と蓄電装置との間の電力変換を制御する電力制御ユニットを構成する
請求項４に記載の磁気部品の通電制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、磁気部品の通電制御方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼でき、持続可能かつ先進的なエネルギーへのアクセスを確保できるようにするため、エネルギーの効率化に貢献する二次電池を搭載するモビリティでの充給電に関する研究開発が行われている。
従来、例えば、小型化及び放熱性の向上のために、十字型の第１磁性体と、第１磁性体を取り囲む枠型の第２磁性体とを備え、リアクトル又はトランスとして動作する磁気部品が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－７９９４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、二次電池を搭載するモビリティでの充給電に関する技術において、磁気部品の構成が複雑になることを抑制しつつ、リアクトル及びトランスの各々としての電力変換での互いに異なる機能を適正に確保することが課題である。例えば、上記従来技術の磁気部品のように、複数の巻線の磁束が互いに干渉することによって、リアクトル又はトランスとして動作するだけでは、リアクトル用及びトランス用の各々の磁気部品が必要になり、構成が複雑及び大型になるおそれがある。
【０００５】
本願は、上記課題の解決のため、リアクトル及びトランスとしての機能を統合することによって、構成が複雑及び大型になることの抑制の達成を目的とする。そして、延いてはエネルギーの効率化に寄与するものである。
【課題を解決するための手段】
【０００６】
上記課題を解決して係る目的を達成するために、本発明は以下の態様を採用した。

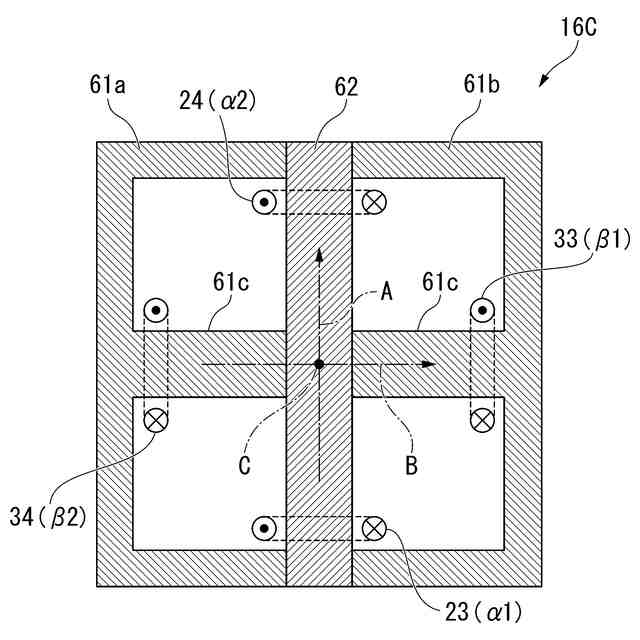

（１）：本発明の一態様に係る磁気部品の通電制御方法は、空間位相で直交する第１軸（例えば、実施形態での第１軸Ａ）及び第２軸（例えば、実施形態での第２軸Ｂ）の交点（例えば、実施形態での交点Ｃ）を挟んで前記第１軸及び前記第２軸の各々に沿った方向に配置される４つのティース部（例えば、実施形態でのティース部４２ａ，５２ａ）と、前記４つのティース部を外周側から取り囲むように接続される外周部（例えば、実施形態での外周部４２ｂ，５２ｂ）と、前記第１軸に沿った２つの前記ティース部に装着される第１コイル（例えば、実施形態でのα相第１コイル２３（α１））及び第２コイル（例えば、実施形態でのα相第２コイル２４（α２））と、前記第２軸に沿った２つの前記ティース部に装着される第３コイル（例えば、実施形態でのβ相第１コイル３３（β１））及び第４コイル（例えば、実施形態でのβ相第２コイル３４（β２））とを備える磁気部品（例えば、実施形態での磁気部品１６，１６Ａ，１６Ｂ，１６Ｃ，１６Ｄ）の通電制御方法であって、前記第１コイルの磁束方向（例えば、実施形態での磁束方向Ｆα）及び前記第２コイルの磁束方向（例えば、実施形態での磁束方向Ｆα）が同一になるように、及び、前記第３コイルの磁束方向（例えば、実施形態での磁束方向Ｆβ）及び前記第４コイルの磁束方向（例えば、実施形態での磁束方向Ｆβ）が同一になるように、前記第１コイル、前記第２コイル、前記第３コイル及び前記第４コイルの各々に流れる電流の方向を設定する。
【０００７】

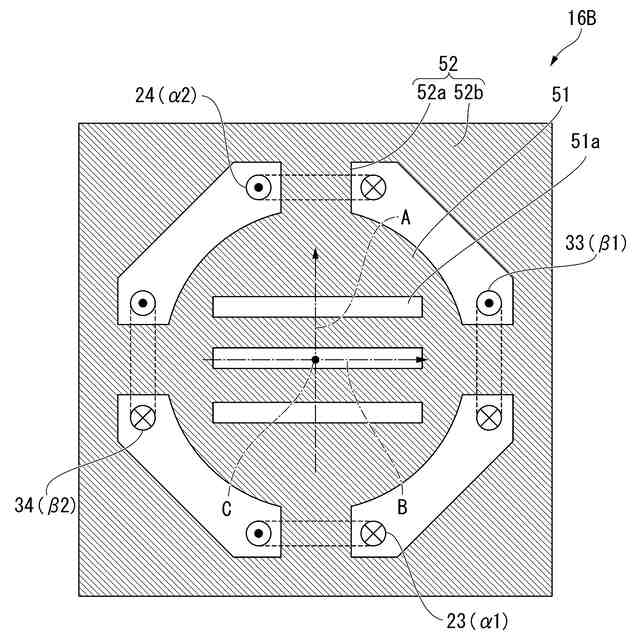

（２）：上記（１）に記載の磁気部品の通電制御方法では、前記磁気部品は、前記４つのティース部の内周側に配置されるとともに、間隙（例えば、実施形態でのスリット（空隙）４１ａ，５１ａ）が形成される内周部（例えば、実施形態での内周側コア４１Ａ，５１）を備えてもよい。
【０００８】
（３）：上記（２）に記載の磁気部品の通電制御方法では、前記間隙は、前記第１軸又は前記第２軸に沿った方向に平行に形成されてもよい。
【０００９】
（４）：上記（１）から（３）のいずれか１つに記載の磁気部品の通電制御方法は、前記第１コイル及び前記第２コイルをトランスとして機能させ、前記第３コイル及び前記第４コイルをリアクトルとして機能させてもよい。
【００１０】

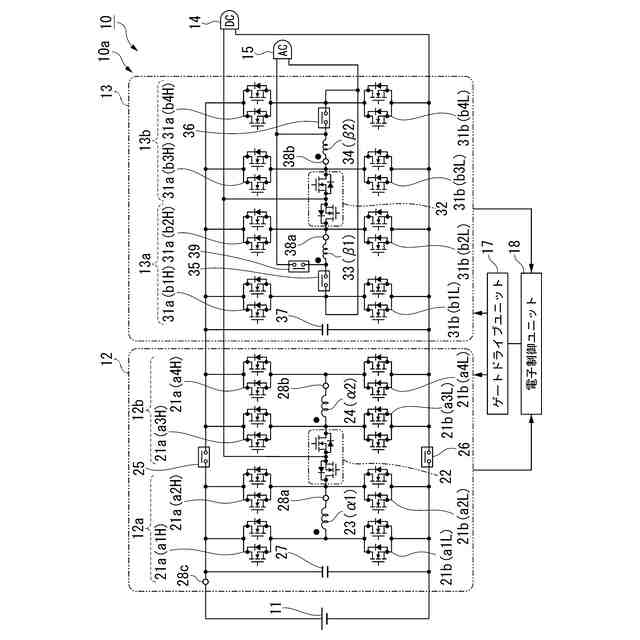

（５）：上記（４）に記載の磁気部品の通電制御方法では、前記磁気部品は、外部交流電源と蓄電装置（例えば、実施形態での蓄電装置１１）との間の電力変換を制御する電力制御ユニット（例えば、実施形態での電力制御ユニット１０ａ）を構成してもよい。
【発明の効果】
（【００１１】以降は省略されています）
