公開番号2025139435
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038366
出願日2024-03-12
発明の名称リアクトル
出願人本田技研工業株式会社
代理人個人,個人
主分類H01F 37/00 20060101AFI20250918BHJP(基本的電気素子)
要約【課題】リアクトルの組立作業性を向上させる。
【解決手段】リアクトルは、所定の相並び方向に並ぶ相毎に設けられているコイルと、相並び方向に延在する第1バスバーと、を備える。各コイルは、当該コイルにおける平角線状の部位の一部である第1端子を備える。当該第1端子の面直方向は、相並び方向である。第1バスバーは、コイル毎に接続部を備える。各接続部の面直方向は、相並び方向である。第1バスバーの各接続部は、当該接続部に対応するコイルの第1端子に対して相並び方向に向けて当接している。

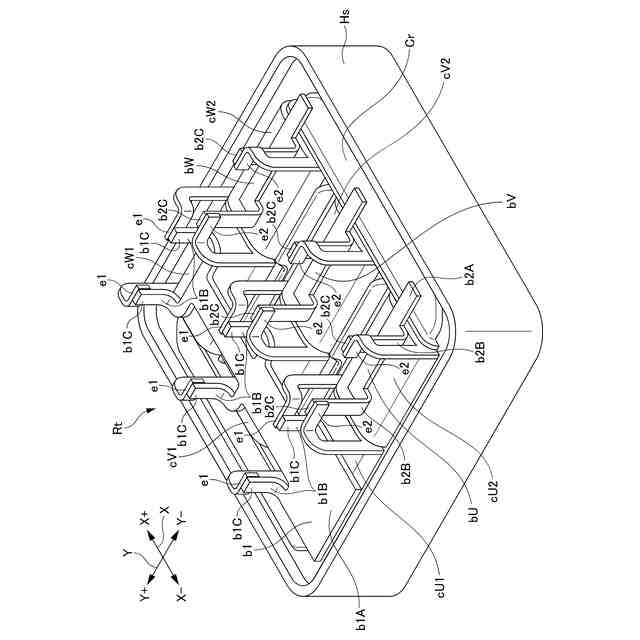

【選択図】図1
特許請求の範囲【請求項１】
所定の相並び方向に並ぶ相毎に設けられているコイルと、前記相並び方向に延在する第１バスバーと、を備えるリアクトルであって、
各前記コイルは、当該コイルにおける平角線状の部位の一部である第１端子を備え、当該第１端子の面直方向は、前記相並び方向であり、
前記第１バスバーは、前記コイル毎に接続部を備え、各前記接続部の面直方向は、前記相並び方向であり、
前記第１バスバーの各前記接続部は、当該接続部に対応する前記コイルの前記第１端子に対して前記相並び方向に向けて当接している、
リアクトル。
続きを表示（約 730 文字）【請求項２】
前記相並び方向は、水平方向であって、
前記相毎に、前記コイルとして、前記相並び方向に直交する水平方向に並んでおり且つ互いに電気的に並列に接続されている第１コイルおよび第２コイルを備え、
各前記相において、前記第１コイルにおける前記第１端子側の部分と前記第２コイルにおける前記第１端子側の部分とが、それぞれ上方に延出してから、前記第１コイルの直上に向けて水平方向に延出することによって、前記第１コイルの前記第１端子と前記第２コイルの前記第１端子とが、前記第１コイルの直上に位置しており、
前記第１バスバーは、各前記第１コイルの直上において、当該第１コイルの前記第１端子と前記第２コイルの前記第１端子とに電気的に接続されている、
請求項１に記載のリアクトル。
【請求項３】
前記相毎に、第２バスバーを備え、
前記コイルは、第２端子を備え、
各前記相において、前記第１コイルにおける前記第２端子側の部分と前記第２コイルにおける前記第２端子側の部分とが、それぞれ上方に延出してから、前記第２コイルの直上に向けて水平方向に延出することによって、前記第１コイルの第２端子と前記第２コイルの第２端子とが、前記第２コイルの直上に位置しており、
各前記相において、前記第２バスバーは、前記第２コイルの直上で、当該第２コイルの前記第２端子と前記第１コイルの前記第２端子とに電気的に接続されている、
請求項２に記載のリアクトル。
【請求項４】
各前記第１コイルおよび各前記第２コイルは、いずれも同一形状である、
請求項２又は３に記載のリアクトル。

発明の詳細な説明【技術分野】
【０００１】

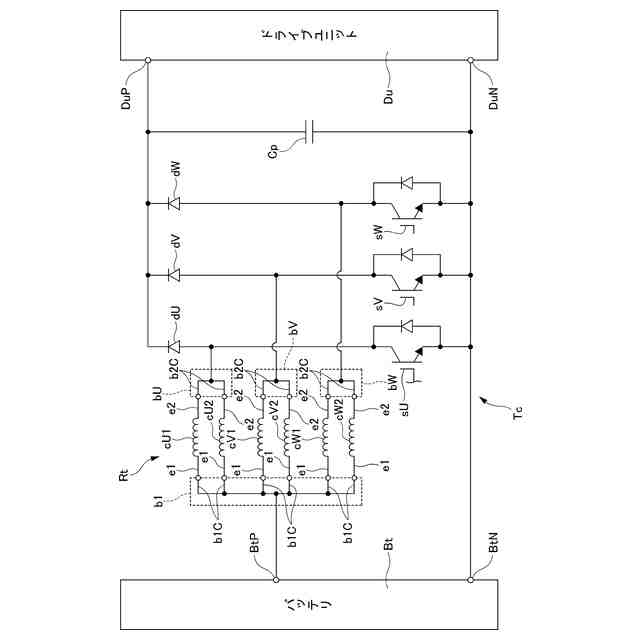

本発明は、複数のコイルを備えるリアクトルに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
リアクトルの中には、複数のコイルと、それらのコイルに電気的に接続されるバスバーとを備えるものがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０８１９６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明者らは、このようなリアクトルにおいて、なるべく組立作業性が良い方が好ましい点に着目した。本発明は、上記事情に鑑みてなされたものであり、リアクトルの組立作業性を向上させることを目的とする。
【課題を解決するための手段】
【０００５】
本発明者らは、バスバーにおける各コイルの端子に電気的に接続される部分の形状と、各コイルの端子の形状とを工夫すれば、リアクトルの組立作業性が向上することを見出して、本発明に至った。本発明は、以下の（１）～（４）のリアクトルである。
【０００６】

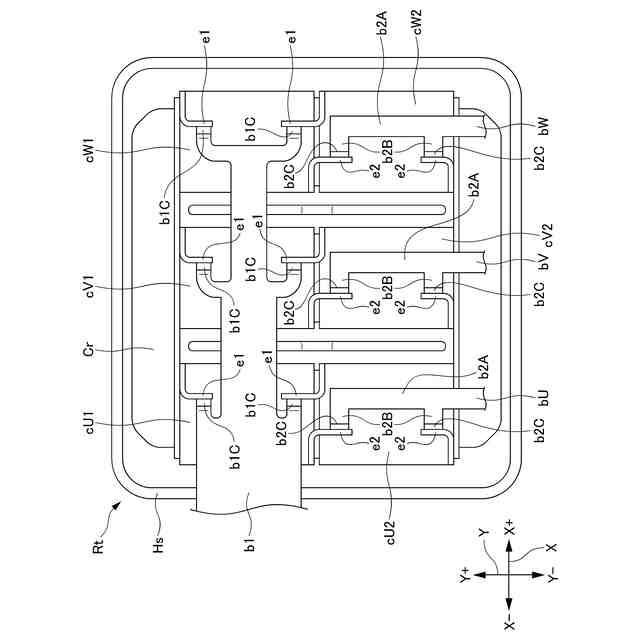

（１）所定の相並び方向に並ぶ相毎に設けられているコイルと、前記相並び方向に延在する第１バスバーと、を備えるリアクトルであって、
各前記コイルは、当該コイルにおける平角線状の部位の一部である第１端子を備え、当該第１端子の面直方向は、前記相並び方向であり、
前記第１バスバーは、前記コイル毎に接続部を備え、各前記接続部の面直方向は、前記相並び方向であり、
前記第１バスバーの各前記接続部は、当該接続部に対応する前記コイルの前記第１端子に対して前記相並び方向に向けて当接している、
リアクトル。
【０００７】

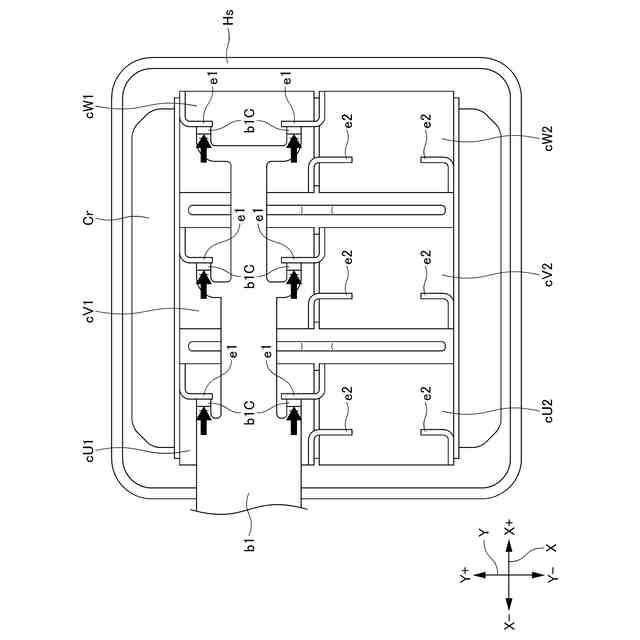

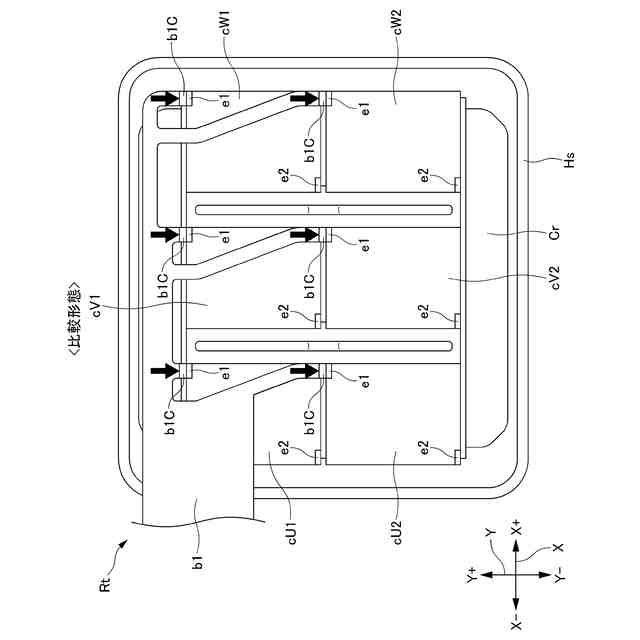

本構成によれば、第１バスバーを相並び方向に押圧することによって、当該第１バスバーの各接続部を、当該接続部に対応するコイルの第１端子に対して電気的に接続できる。それらのことから、リアクトルの組立作業性を向上させることができる。
【０００８】

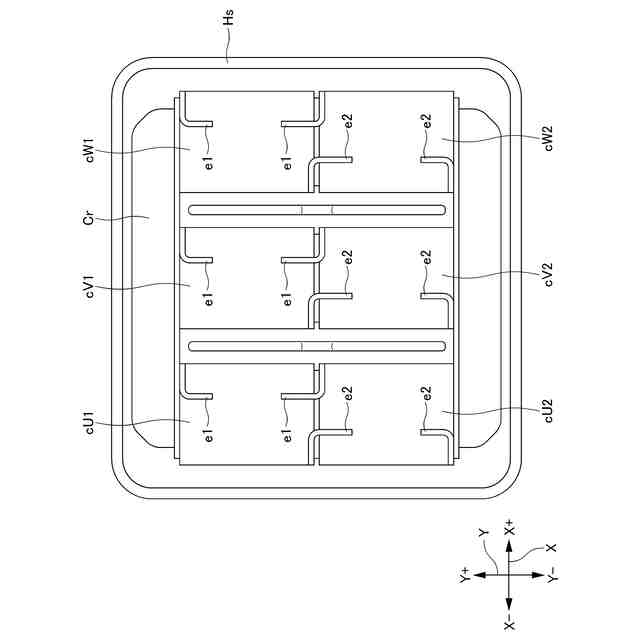

（２）前記相並び方向は、水平方向であって、
前記相毎に、前記コイルとして、前記相並び方向に直交する水平方向に並んでおり且つ互いに電気的に並列に接続されている第１コイルおよび第２コイルを備え、

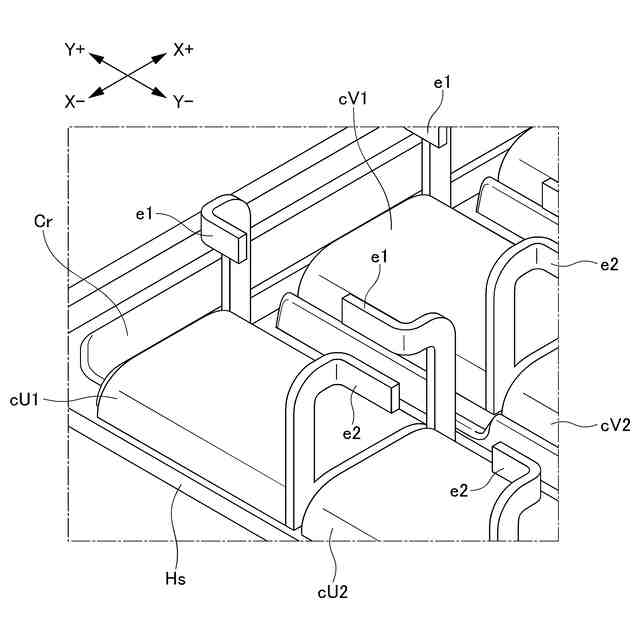

各前記相において、前記第１コイルにおける前記第１端子側の部分と前記第２コイルにおける前記第１端子側の部分とが、それぞれ上方に延出してから、前記第１コイルの直上に向けて水平方向に延出することによって、前記第１コイルの前記第１端子と前記第２コイルの前記第１端子とが、前記第１コイルの直上に位置しており、
前記第１バスバーは、各前記第１コイルの直上において、当該第１コイルの前記第１端子と前記第２コイルの前記第１端子とに電気的に接続されている、
前記（１）に記載のリアクトル。
【０００９】
本構成によれば、各相において、第１コイルの第１端子と第２コイルの第１端子とが、第１コイルの直上に集められる。そのことから、各相の第１コイルの直上で、第１バスバーを、当該第１コイルの第１端子と第２コイルの第１端子とに電気的に接続できる。
【００１０】
（３）前記相毎に、第２バスバーを備え、
各前記コイルは、第２端子を備え、
各前記相において、前記第１コイルにおける前記第２端子側の部分と前記第２コイルにおける前記第２端子側の部分とが、それぞれ上方に延出してから、前記第２コイルの直上に向けて水平方向に延出することによって、前記第１コイルの第２端子と前記第２コイルの第２端子とが、前記第２コイルの直上に位置しており、
各前記相において、前記第２バスバーは、前記第２コイルの直上で、当該第２コイルの前記第２端子と前記第１コイルの前記第２端子とに電気的に接続されている、
前記（２）に記載のリアクトル。
（【００１１】以降は省略されています）
