公開番号2025136288
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034707
出願日2024-03-07
発明の名称バッテリモジュール
出願人本田技研工業株式会社
代理人個人,個人
主分類H01M 50/293 20210101AFI20250911BHJP(基本的電気素子)
要約【課題】クッション材の面圧の均一性を高くすることが可能なバッテリモジュールを提供する。

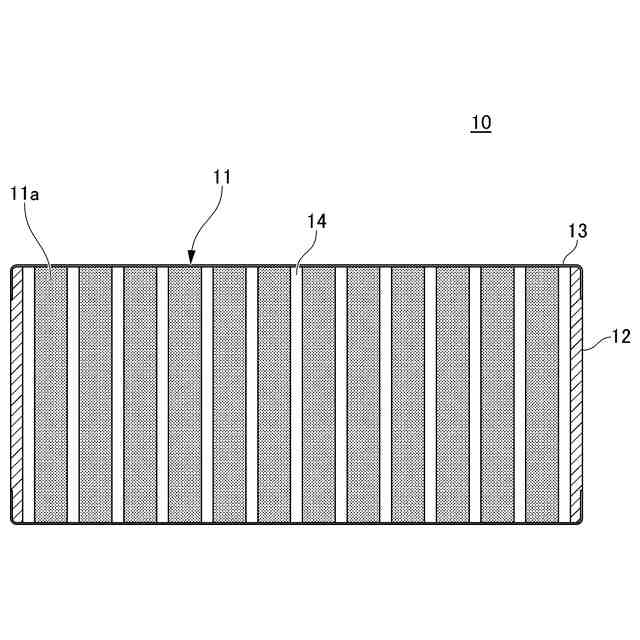

【解決手段】バッテリモジュールは、複数のバッテリセル11aが積層されているバッテリセル積層体と、バッテリセル積層体の積層方向の両端に設けられている一対のエンドプレートと、複数のバッテリセル11aの間、および、バッテリセル積層体とエンドプレートとの間に配置されているクッション材14と、を備える。クッション材14は、バッテリセル積層体の積層方向の両外側に配置されている一対の第1弾性部材14aと、一対の第1弾性部材14aの間に配置されている第2弾性部材14bと、を備える。第2弾性部材14bは、凹部および凸部が交互に連続して配置されているとともに、所定の方向に延びている波状の板バネがバッテリセル積層体の積層方向に2層積層されているとともに、隣接する波状の板バネの凹部および凸部が一体化している形状に成形されている。
【選択図】図2
特許請求の範囲【請求項１】
複数のバッテリセルが積層されているバッテリセル積層体と、
前記バッテリセル積層体の積層方向の両端に設けられている一対の板状部材と、
前記複数のバッテリセルの間、および／または、前記バッテリセル積層体と前記板状部材との間に配置されているクッション材と、を備え、

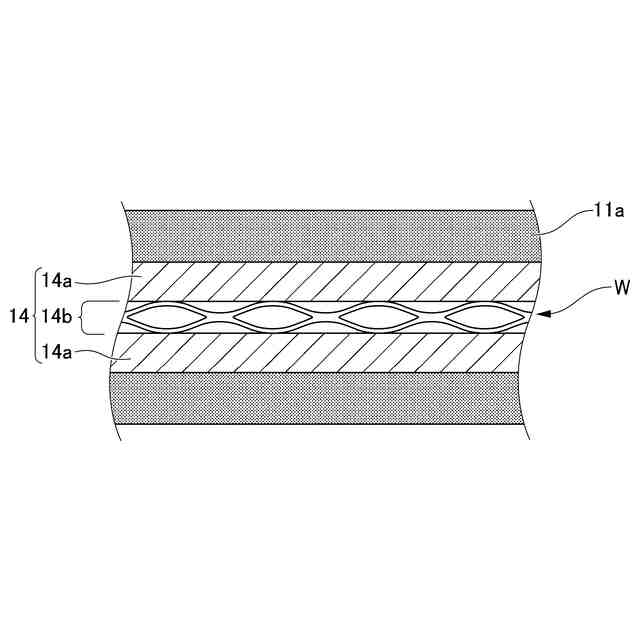

前記クッション材は、前記バッテリセル積層体の積層方向の両外側に配置されている一対の第１弾性部材と、前記一対の第１弾性部材の間に配置されている第２弾性部材と、を備え、

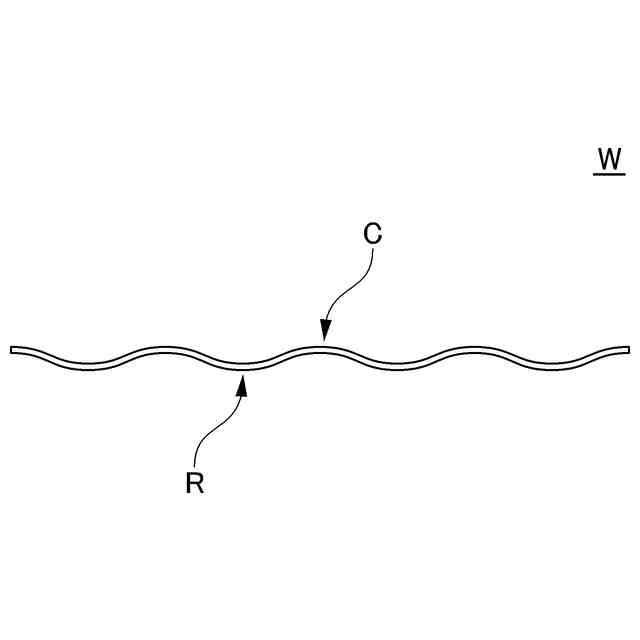

前記第２弾性部材は、凹部および凸部が交互に連続して配置されているとともに、所定の方向に延びている波状の板バネが前記バッテリセル積層体の積層方向に２Ｎ層（ただし、Ｎは、自然数である。）積層されているとともに、隣接する前記波状の板バネの前記凹部および前記凸部が一体化している形状に成形されている、バッテリモジュール。
続きを表示（約 640 文字）【請求項２】

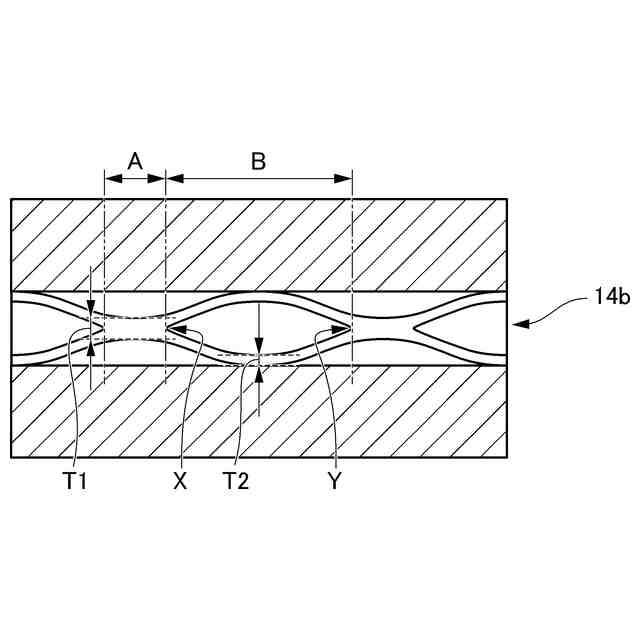

前記第２弾性部材は、前記凹部および前記凸部が一体化している領域の厚さが、前記凹部および前記凸部が一体化していない領域の厚さよりも大きい、請求項１に記載のバッテリモジュール。
【請求項３】
前記第２弾性部材は、前記凹部および前記凸部が一体化していない領域の前記凹部および前記凸部が交互に連続して配置されている方向の両端部が丸みを帯びている、請求項１または２に記載のバッテリモジュール。
【請求項４】
前記バッテリセルは、固体電池セルである、請求項１または２に記載のバッテリモジュール。
【請求項５】
請求項１または２に記載のバッテリモジュールを製造する方法であって、

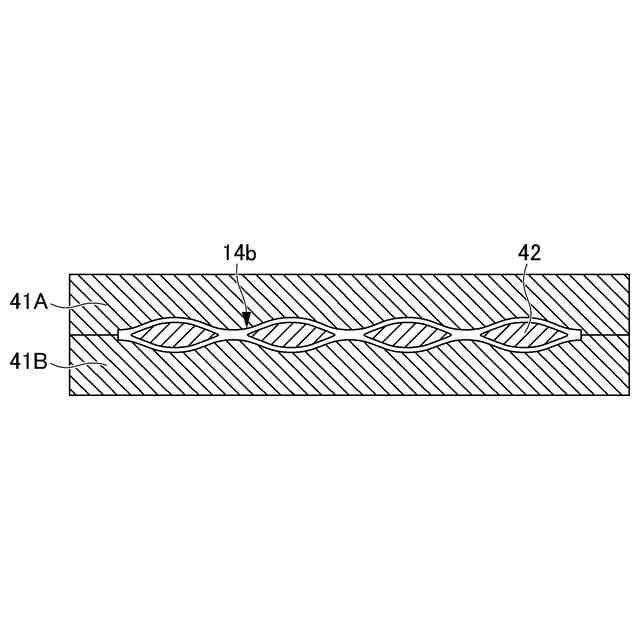

金型の内部に中子を設置する工程と、
前記中子が設置された金型を使用して、前記第２弾性部材を成形する工程と、
前記第２弾性部材の内部に存在する中子を冷却する工程と、を含む、バッテリモジュールの製造方法。
【請求項６】
請求項１または２に記載のバッテリモジュールを製造する方法であって、
金型の内部に中子を設置する工程と、
前記中子が設置された金型を使用して、前記第２弾性部材の前駆体を成形する工程と、
前記第２弾性部材の前駆体から前記金型を取り外す工程と、
前記金型が取り外された第２弾性部材の前駆体を切断して前記第２弾性部材を得る工程と、を含む、バッテリモジュールの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリモジュールに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、より多くの人々が手頃で信頼でき、持続可能かつ先進的なエネルギーへのアクセスを確保できるようにするため、エネルギーの効率化に貢献するバッテリモジュールに関する研究開発が実施されている。
【０００３】
バッテリモジュールは、例えば、複数のバッテリセルが積層されているバッテリセル積層体を備える。ここで、バッテリセルは、充放電に伴い、膨張収縮するため、バッテリモジュールは、例えば、バッテリセル積層体の積層方向の両端に設けられている一対のエンドプレートと、一対のエンドプレートの間にバッテリセル積層体を拘束するバインドバーと、を備える。
【０００４】
特許文献１には、積層方向に積層された複数の蓄電セルを含む蓄電モジュールと、蓄電モジュールを収容する収容ケースと、蓄電セル間に配置された制限ユニットと、を備える蓄電装置が記載されている。ここで、制限ユニットは、積層方向に間隔をあけて配置された第１平板および第２平板と、第１平板および第２平板の間に配置された波板と、を含む。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１５６４２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、引用文献１に記載されている蓄電装置は、蓄電セルの充電時の膨張に伴い、制限ユニットが圧縮される際に、第１平板および第２平板の波板と接触している部分と、第１平板および第２平板の波板と接触していない部分との間で、面圧の差が大きくなり、制限ユニットの面圧の均一性が低くなる。
【０００７】
本発明は、クッション材の面圧の均一性を高くすることが可能なバッテリモジュールを提供することを目的とする。
【課題を解決するための手段】
【０００８】
（１）複数のバッテリセルが積層されているバッテリセル積層体と、前記バッテリセル積層体の積層方向の両端に設けられている一対の板状部材と、前記複数のバッテリセルの間、および／または、前記バッテリセル積層体と前記板状部材との間に配置されているクッション材と、を備え、前記クッション材は、前記バッテリセル積層体の積層方向の両外側に配置されている一対の第１弾性部材と、前記一対の第１弾性部材の間に配置されている第２弾性部材と、を備え、前記第２弾性部材は、凹部および凸部が交互に連続して配置されているとともに、所定の方向に延びている波状の板バネが前記バッテリセル積層体の積層方向に２Ｎ層（ただし、Ｎは、自然数である。）積層されているとともに、隣接する前記波状の板バネの前記凹部および前記凸部が一体化している形状に成形されている、バッテリモジュール。
【０００９】
（２）前記第２弾性部材は、前記凹部および前記凸部が一体化している領域の厚さが、前記凹部および前記凸部が一体化していない領域の厚さよりも大きい、（１）に記載のバッテリモジュール。
【００１０】
（３）前記第２弾性部材は、前記凹部および前記凸部が一体化していない領域の前記凹部および前記凸部が交互に連続して配置されている方向の両端部が丸みを帯びている、（１）または（２）に記載のバッテリモジュール。
（【００１１】以降は省略されています）
