公開番号2025145352
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045474
出願日2024-03-21
発明の名称負荷名称ラベル作成システム
出願人河村電器産業株式会社
代理人個人,個人,個人
主分類G06F 3/12 20060101AFI20250926BHJP(計算;計数)
要約【課題】負荷名称入力部、印刷イメージ表示部の双方の充分な表示エリアを確保しつつ、双方を同時に確認できる負荷名称ラベル作成システムを提供する。
【解決手段】負荷名称ラベルL1に印字する負荷名称を入力する入力装置2と、負荷名称情報を蓄積したサーバ3と、負荷名称ラベルL1に印字して作成した負荷名称ラベルL1を出力する出力装置4とを有している。入力装置CPU24は、負荷名称ラベルL1の印刷イメージM1を生成すると共に、モニタ22に表示されている任意の負荷名称ラベルL1の印刷イメージM1をタッチ操作すると、タッチした負荷名称ラベルL1に対して文字入力する負荷名称入力画面M2をポップアップ表示させる。ポップアップ表示した負荷名称入力画面M2から、サーバ3が記憶している情報を参照して負荷名称ラベルL1への負荷名称の入力が可能となる。
【選択図】図1
特許請求の範囲【請求項１】
ラベルに印字する負荷名称を入力する入力装置と、負荷名称情報を蓄積したサーバと、前記ラベルに印字して作成した負荷名称ラベルを出力する出力装置とを有し、分電盤に組み付けられた複数の分岐機器の個々に対応する負荷名称ラベルを作成する負荷名称ラベル作成システムであって、
前記入力装置は、前記負荷名称ラベルの印刷イメージを生成する印刷イメージ生成部と、生成した前記印刷イメージを表示する表示部と、当該表示部の表示を制御する表示制御部と、を有し、
前記表示制御部は、前記表示部に表示されている前記印刷イメージの中の任意のラベルが所定の操作で選択されると、選択したラベルに対して文字入力する入力画面をポップアップ表示し、
前記入力画面から、前記サーバが記憶している情報を参照して前記ラベルへの負荷名称の入力を可能とすることを特徴とする負荷名称ラベル作成システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、分電盤内の個々の分岐機器に対して、分岐先の負荷名称を表示するために取り付けるラベルを作成する負荷名称ラベル作成システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
分電盤には、分岐ブレーカの操作部のみ露出させ、それ以外の部位を覆って分電盤の前面を閉塞する分電盤カバーが取り付けられている。この分電盤カバーにより塵等が侵入を防止できるし、見た目もスッキリした構成にしている。
また、この分電盤カバーには負荷名称表示部が設けられ、個々の分岐ブレーカの分岐先の負荷がこの表示部により認識できるよう構成されている（例えば、特許文献１参照）。
【０００３】
一方で、このように設けられた負荷名称表示部に対して、添付或いは添着して分岐先表示を行うためのラベルを作成する負荷名称ラベル作成システムがある。例えば特許文献２では、負荷名称を入力する画面、負荷名称ラベルの印刷内容を表示する印刷イメージ出力画面を備え、この入力画面と印刷イメージ出力画面とを画面に並べて表示させて、実際に印刷されるラベルの確認を可能とした。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－２８８９１号公報
特開２０１６－１４３１４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記システムは、入力画面と印刷イメージ出力画面とを並べて表示するため、双方の表示エリアが制約された。そのため、設定に必要な情報を一括表示した場合など、それぞれの表示エリアが狭く見づらかったし、ラベルの文字入力エリアも充分とは言えず長い名称の入力がし辛かった。
【０００６】
そこで、本発明はこのような問題点に鑑み、負荷名称入力部、印刷イメージ表示部の双方の充分な表示エリアを確保しつつ、双方を同時に視認できる負荷名称ラベル作成システムを提供することを目的としている。
【課題を解決するための手段】
【０００７】
上記課題を解決する為に、本発明に係る負荷名称ラベル作成システムは、ラベルに印字する負荷名称を入力する入力装置と、負荷名称情報を蓄積したサーバと、ラベルに印字して作成した負荷名称ラベルを出力する出力装置とを有し、分電盤に組み付けられた複数の分岐機器の個々に対応する負荷名称ラベルを作成する負荷名称ラベル作成システムであって、入力装置は、負荷名称ラベルの印刷イメージを生成する印刷イメージ生成部と、生成した印刷イメージを表示する表示部と、当該表示部の表示を制御する表示制御部と、を有し、表示制御部は、表示部に表示されている印刷イメージの中の任意のラベルが所定の操作で選択されると、選択したラベルに対して文字入力する入力画面をポップアップ表示し、入力画面から、サーバが記憶している情報を参照してラベルへの負荷名称の入力を可能とすることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、負荷名称ラベルの印刷イメージを視認しながら負荷名称の入力ができるため、負荷名称を的確に入力できる。加えて、負荷名称の入力画面はポップアップ表示されるため、印刷イメージを表示した状態でも入力エリアを大きくでき、複数行に亘る長い負荷名称の記入であってもスムーズに入力できる。
【図面の簡単な説明】
【０００９】

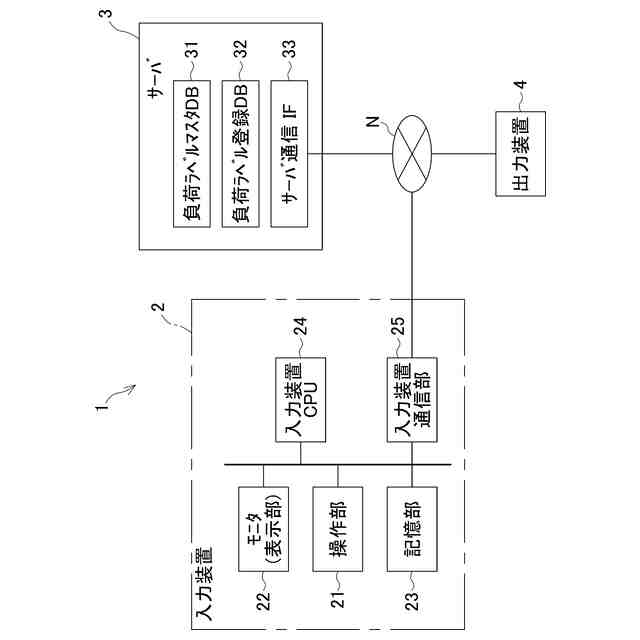

本発明に係る負荷名称ラベル作成システムの一例を示す構成図である。

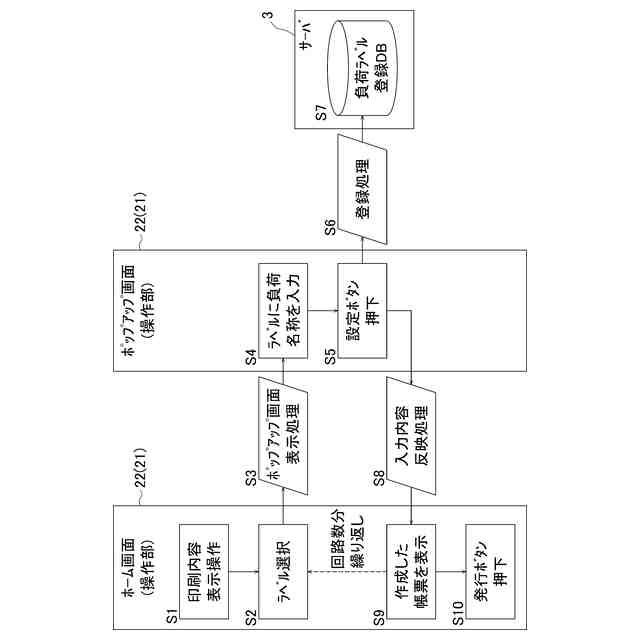

負荷名称ラベル作成の流れを示すフロー図である。
印刷イメージをモニタに表示した画面図である。
ラベルに印字する文字の入力画面をポップアップ表示させた画面図である。
印刷したラベルの説明図である。
【発明を実施するための形態】
【００１０】
以下、本発明を具体化した実施の形態を、図面を参照して詳細に説明する。図１は本発明に係る負荷名称ラベル作成システムの一例を示す構成図である。負荷名称ラベル作成システム１は、ラベルに分岐先の負荷名称を入力する入力装置２、ラベルの種類や負荷名称等の各種ラベル情報を蓄積しているサーバ３、負荷名称を印字した負荷名称ラベルを出力する出力装置４を備えている。これら機器間は、インターネット等の公衆通信網Ｎを介して接続されている。
（【００１１】以降は省略されています）
