公開番号2025145109
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045124
出願日2024-03-21
発明の名称カテーテル
出願人株式会社カネカ
代理人弁理士法人アスフィ国際特許事務所
主分類A61M 25/00 20060101AFI20250926BHJP(医学または獣医学;衛生学)
要約【課題】金属線材から構成された補強層を有するチューブを備えたカテーテルであって、安全性に優れたカテーテルを提供する。
【解決手段】近位側から遠位側に延びる長手方向と、長手方向に垂直な径方向とを有するチューブ11を備えたカテーテルであって、チューブ11は、樹脂製の内層12と、内層12の径方向の外側に設けられ、第1金属線材14Aと第2金属線材14Bが編組状に配された補強層13と、補強層13の径方向の外側に設けられた樹脂製の外層17とを有し、補強層13は、第1金属線材14Aの遠位端部に第1金属線材14Aが溶融した膨らみ部16を有し、第2金属線材14Bの遠位端部に第2金属線材14Bが溶融した膨らみ部16を有するカテーテル。
【選択図】図4
特許請求の範囲【請求項１】
近位側から遠位側に延びる長手方向と、前記長手方向に垂直な径方向とを有するチューブを備えたカテーテルであって、
前記チューブは、樹脂製の内層と、前記内層の前記径方向の外側に設けられ、第１金属線材と第２金属線材が編組状に配された補強層と、前記補強層の前記径方向の外側に設けられた樹脂製の外層とを有し、
前記補強層は、前記第１金属線材の遠位端部に前記第１金属線材が溶融した膨らみ部を有し、前記第２金属線材の遠位端部に前記第２金属線材が溶融した膨らみ部を有するカテーテル。
続きを表示（約 590 文字）【請求項２】
前記第１金属線材の前記膨らみ部の厚みは、前記第１金属線材の前記膨らみ部以外の厚みよりも厚く、
前記第２金属線材の前記膨らみ部の厚みは、前記第２金属線材の前記膨らみ部以外の厚みよりも厚い請求項１に記載のカテーテル。
【請求項３】
前記補強層の遠位端部に前記第１金属線材と前記第２金属線材の交差部が存在し、前記交差部において、前記第１金属線材の前記膨らみ部と前記第２金属線材の前記膨らみ部が溶融一体化している請求項１に記載のカテーテル。
【請求項４】
前記第１金属線材の融点と前記第２金属線材の融点は同じである請求項３に記載のカテーテル。
【請求項５】
前記第１金属線材と前記第２金属線材は同一金属から構成されている請求項３に記載のカテーテル。
【請求項６】
前記第１金属線材の前記膨らみ部は、前記第１金属線材の前記径方向の外側から内側にかけて前記外層の樹脂により被覆され、
前記第２金属線材の前記膨らみ部は、前記第２金属線材の前記径方向の外側から内側にかけて前記外層の樹脂により被覆されている請求項１～５のいずれか一項に記載のカテーテル。
【請求項７】
前記内層は、前記補強層の遠位端よりも遠位側に延在している請求項１～５のいずれか一項に記載のカテーテル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金属線材から構成された補強層を有するチューブを備えたカテーテルに関するものである。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、金属線材から構成された補強層を有するチューブを備えたカテーテルが知られている。例えば特許文献１には、樹脂からなる内層と、内層の外周に設けられ、第一素線と第二素線とで形成された編組体と、編組体の外周に設けられた樹脂からなる外層とからなるカテーテルであって、第一素線と第二素線が、第一素線の先端が第二素線の側面を覆う接合部で接合されているカテーテルが開示されている。特許文献２には、金属製の第１組の素線と金属製の第２組の素線とが複数の交差部で交差する筒状の編組体を備えるカテーテルであって、前記交差部において、外周側から見た場合の４つの角のうち１つの角を含む角領域に形成された溶接部によって２つの素線が溶接され、溶接部が、内周側の素線について、外周側から見た幅方向一部のみに形成されているカテーテルが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０３３６８２号公報
特開２０２２－１５０８８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
金属線材から構成された補強層を有するチューブは、通常、補強層が樹脂製の内層と樹脂製の外層の間に配されて構成される。このようなチューブを備えたカテーテルは、補強層を構成する金属線材が外層を突き破ったりチューブの遠位端から突き出たりしないことが求められ、これにより金属線材が露出することによって体内管腔を傷付けたりすることが抑えられる。
【０００５】
本発明は前記事情に鑑みてなされたものであり、その目的は、金属線材から構成された補強層を有するチューブを備えたカテーテルであって、安全性に優れたカテーテルを提供することにある。
【課題を解決するための手段】
【０００６】
前記課題を解決することができた本発明のカテーテルは下記の通りである。
［１］近位側から遠位側に延びる長手方向と、前記長手方向に垂直な径方向とを有するチューブを備えたカテーテルであって、前記チューブは、樹脂製の内層と、前記内層の前記径方向の外側に設けられ、第１金属線材と第２金属線材が編組状に配された補強層と、前記補強層の前記径方向の外側に設けられた樹脂製の外層とを有し、前記補強層は、前記第１金属線材の遠位端部に前記第１金属線材が溶融した膨らみ部を有し、前記第２金属線材の遠位端部に前記第２金属線材が溶融した膨らみ部を有するカテーテル。
［２］前記第１金属線材の前記膨らみ部の厚みは、前記第１金属線材の前記膨らみ部以外の厚みよりも厚く、前記第２金属線材の前記膨らみ部の厚みは、前記第２金属線材の前記膨らみ部以外の厚みよりも厚い［１］に記載のカテーテル。
［３］前記補強層の遠位端部に前記第１金属線材と前記第２金属線材の交差部が存在し、前記交差部において、前記第１金属線材の前記膨らみ部と前記第２金属線材の前記膨らみ部が溶融一体化している［１］または［２］に記載のカテーテル。
［４］前記第１金属線材の融点と前記第２金属線材の融点は同じである［１］～［３］のいずれかに記載のカテーテル。
［５］前記第１金属線材と前記第２金属線材は同一金属から構成されている［１］～［４］のいずれかに記載のカテーテル。
［６］前記第１金属線材の前記膨らみ部は、前記第１金属線材の前記径方向の外側から内側にかけて前記外層の樹脂により被覆され、前記第２金属線材の前記膨らみ部は、前記第２金属線材の前記径方向の外側から内側にかけて前記外層の樹脂により被覆されている［１］～［５］のいずれかに記載のカテーテル。
［７］前記内層は、前記補強層の遠位端よりも遠位側に延在している［１］～［６］のいずれかに記載のカテーテル。
【発明の効果】
【０００７】
本発明のカテーテルは、金属線材から構成された補強層を有するチューブを備え、金属線材の遠位端部に金属線材が溶融した膨らみ部が形成されている。そのため、金属線材の遠位端部が鋭利にならず、金属線材が、補強層の外側を覆う外層を突き破ったり、チューブの遠位端から突き出ることが起こりにくくなる。そのため、金属線材が露出することによって体内管腔を傷付けることが起こりにくくなり、安全性の高いカテーテルとすることができる。
【図面の簡単な説明】
【０００８】
本発明のカテーテルの一例を表し、カテーテルの側面図を表す。
図１に示したカテーテルに備えられるチューブの遠位部の側面図の一例を表す。

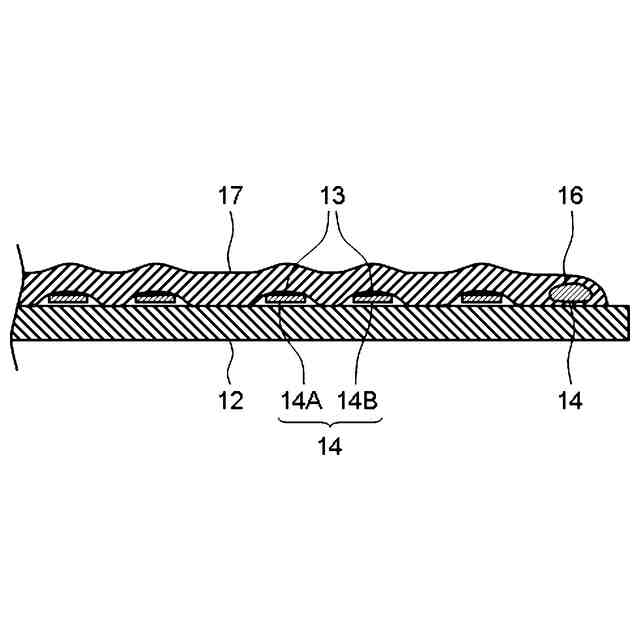

図２に示したチューブのＩＩＩ－ＩＩＩ断面図を表す。

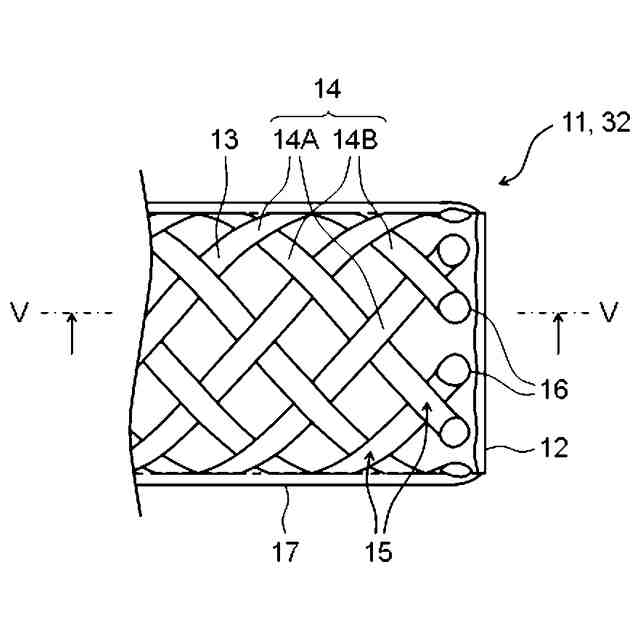

図１に示したカテーテルに備えられるチューブの遠位部の側面図の他の例を表す。

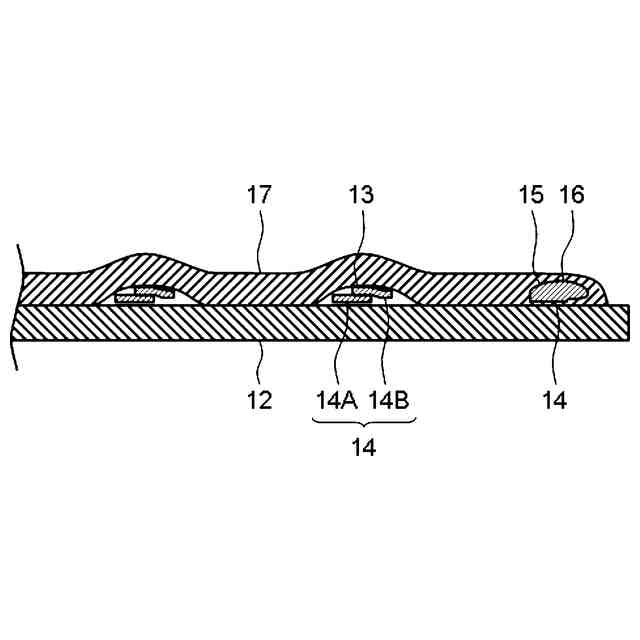

図４に示したチューブのＶ－Ｖ断面図を表す。

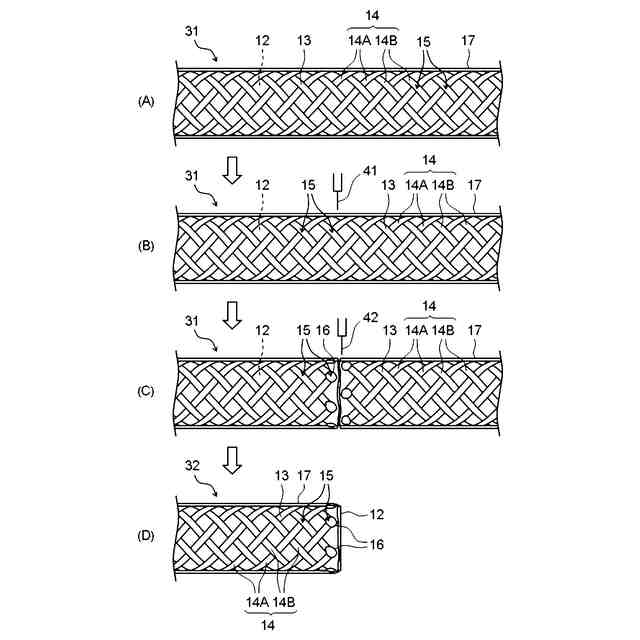

本発明のカテーテルに備えられるチューブの製造方法の一例を表し、チューブの製造方法の概略図を表す。
【発明を実施するための形態】
【０００９】
以下、下記実施の形態に基づき本発明を具体的に説明するが、本発明はもとより下記実施の形態によって制限を受けるものではなく、前・後記の趣旨に適合し得る範囲で適当に変更を加えて実施することも勿論可能であり、それらはいずれも本発明の技術的範囲に包含される。なお、各図面において、便宜上、ハッチングや部材符号等を省略する場合もあるが、かかる場合、明細書や他の図面を参照するものとする。また、図面における種々部材の寸法は、本発明の特徴の理解に資することを優先しているため、実際の寸法とは異なる場合がある。
【００１０】
本発明の実施の形態に係るカテーテルは、金属線材が編組状に配された補強層を有するチューブを備え、補強層が、編組状に配された金属線材の遠位端部に金属線材が溶融した膨らみ部を有するものである。本発明のカテーテルは、このように構成された補強層を有するチューブを有するため、金属線材の遠位端部が鋭利にならず、金属線材が、補強層の外側を覆う外層を突き破ったり、チューブの遠位端から突き出ることが起こりにくくなる。そのため、金属線材が露出することによって体内管腔を傷付けることが起こりにくくなり、安全性の高いカテーテルとすることができる。
（【００１１】以降は省略されています）
