特許ウォッチ

公開番号2025158292
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060687
出願日2024-04-04
発明の名称樹脂組成物
出願人株式会社クラレ,株式会社カネカ
代理人弁理士法人大谷特許事務所
主分類C08L 67/04 20060101AFI20251009BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】低温での耐衝撃性が向上された樹脂組成物を提供する。
【解決手段】式(I)で表される3-ヒドロキシアルカン酸系重合体と、ポリエステル系重合体と、を含む樹脂組成物であって、ポリエステル系重合体は、多価アルコール成分とジカルボン酸成分のみからなるモノマー単位で構成され、ポリエステル系重合体の末端の少なくとも一部が、モノアルコールの残基及び/又はモノカルボン酸の残基で封止されてなり、前記多価アルコール成分の多価アルコールは、MPD(3-メチル-1,5-ペンタンジオール)、及び/又はTMP(トリメチロールプロパン)であり、ジカルボン酸成分のジカルボン酸は、アジピン酸又はセバシン酸であり、モノアルコールは、2-エチルヘキサノールであり、モノカルボン酸は、酢酸である、樹脂組成物。

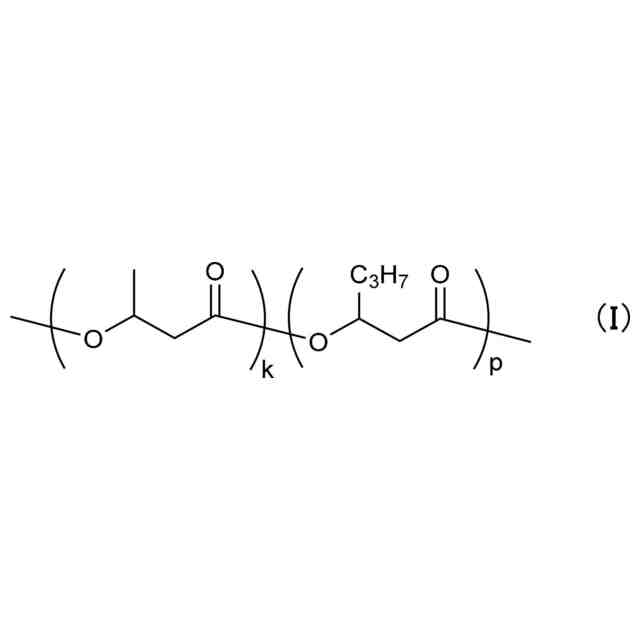

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025158292000007.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">25</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">133</com:WidthMeasure> </com:Image>
(式(I)中、比(k/p)は70/30～99/1である。)
【選択図】なし
特許請求の範囲【請求項１】
下記式（Ｉ）で表される３－ヒドロキシアルカン酸系重合体と、ポリエステル系重合体と、を含む樹脂組成物であって、
JPEG
25
133
（式（Ｉ）中、ｐに対するｋの比（ｋ／ｐ）は７０／３０～９９／１である。）
前記ポリエステル系重合体は、
多価アルコール成分とジカルボン酸成分のみからなるモノマー単位で構成され、
前記ポリエステル系重合体の末端の少なくとも一部が、モノアルコールの残基及び／又はモノカルボン酸の残基で封止されてなり、
前記多価アルコール成分の多価アルコールは、ＭＰＤ（３－メチル－１，５－ペンタンジオール）、及び／又はＴＭＰ（トリメチロールプロパン）であり、
前記ジカルボン酸成分のジカルボン酸は、アジピン酸又はセバシン酸であり、
前記モノアルコールは、２-エチルヘキサノールであり、
前記モノカルボン酸は、酢酸である、樹脂組成物。
続きを表示（約 580 文字）【請求項２】
前記３－ヒドロキシアルカン酸系重合体１００質量部に対し、前記ポリエステル系重合体を、５～３０質量部含有する、請求項１に記載の樹脂組成物。
【請求項３】
前記３－ヒドロキシアルカン酸系重合体の重量平均分子量が、５０，０００～３，０００，０００である、請求項１又は２に記載の樹脂組成物。
【請求項４】
前記ポリエステル系重合体に含まれる、前記ＭＰＤのモル量及び前記ＴＭＰのモル量の合計量に対する、前記ＭＰＤのモル量の比が０．２０～１．００、前記ＴＭＰのモル量の比が０～０．８０である、請求項１又は２に記載の樹脂組成物。
【請求項５】
前記ポリエステル系重合体の水酸基価が２０ｍｇＫＯＨ／ｇ以下及び酸価が１５ｍｇＫＯＨ／ｇ以下である、請求項１又は２に記載の樹脂組成物。
【請求項６】
前記ポリエステル系重合体の数平均分子量が３００～４,０００である、請求項１又は２に記載の樹脂組成物。
【請求項７】
前記ポリエステル系重合体に含まれる前記多価アルコールが前記ＭＰＤ及び前記ＴＭＰである、請求項１又は２に記載の樹脂組成物。
【請求項８】
前記ポリエステル系重合体に含まれる前記多価アルコールが前記ＭＰＤである、請求項１又は２に記載の樹脂組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
近年、環境に優しい持続可能なバイオマス樹脂や生分解性樹脂への需要等から、これらの樹脂に係る開発が盛んに行われている。このような中、バイオマス樹脂かつ生分解性樹脂であるポリヒドロキシアルカン酸系重合体は、パッケージングやフードサービス、バイオメディカル、農業などの幅広い分野において利用されている。
しかし、ポリヒドロキシアルカン酸系重合体は、一般に石油系樹脂と比べると脆く、柔軟性（伸度）及び耐衝撃性等に劣ることが知られている。そのため、ポリヒドロキシアルカン酸系重合体は、樹脂材料としての使用が制限されることがある。このような中、バイオマス樹脂や生分解性樹脂に係るこのような物性等を向上させる試みとして、例えば、ブリードアウトを抑制しつつ柔軟性を付与する等の検討がなされている（例えば、特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－０２３０９１号公報
国際公開第２０２３／０２６７５８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１及び２では、バイオマス樹脂且つ生分解性樹脂として、主として、実施例を含めポリ乳酸系重合体に対して検討されているに過ぎず、ポリヒドロキシアルカン酸系重合体、とりわけ、３－ヒドロキシアルカン酸系重合体に対しては、低温時の耐衝撃性の付与の観点等から、具体的に十分な検討がされていない。
【０００５】
本発明は、上記を鑑み、低温での耐衝撃性が向上された樹脂組成物を提供することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決すべく鋭意検討した結果、本発明者らは下記本発明を想到し、当該課題を解決できることを見出した。
すなわち、本発明は下記のとおりである。
【０００７】
［１］下記式（Ｉ）で表される３－ヒドロキシアルカン酸系重合体と、ポリエステル系重合体と、を含む樹脂組成物であって、
JPEG
25
133
（式（Ｉ）中、ｐに対するｋの比（ｋ／ｐ）は７０／３０～９９／１である。）
前記ポリエステル系重合体は、
多価アルコール成分とジカルボン酸成分のみからなるモノマー単位で構成され、
前記ポリエステル系重合体の末端の少なくとも一部が、モノアルコールの残基及び／又はモノカルボン酸の残基で封止されてなり、
前記多価アルコール成分の多価アルコールは、ＭＰＤ（３－メチル－１，５－ペンタンジオール）、及び／又はＴＭＰ（トリメチロールプロパン）であり、
前記ジカルボン酸成分のジカルボン酸は、アジピン酸又はセバシン酸であり、
前記モノアルコールは、２-エチルヘキサノールであり、
前記モノカルボン酸は、酢酸である、樹脂組成物。
［２］前記３－ヒドロキシアルカン酸系重合体１００質量部に対し、前記ポリエステル系重合体を５～３０質量部含有する、上記［１］に記載の樹脂組成物。
［３］前記３－ヒドロキシアルカン酸系重合体の重量平均分子量が５０，０００～３，０００，０００である、上記［１］又は［２］に記載の樹脂組成物。
［４］前記ポリエステル系重合体に含まれる、前記ＭＰＤのモル量及び前記ＴＭＰのモル量の合計量に対する、前記ＭＰＤのモル量の比が０．２０～１．００、前記ＴＭＰのモル量の比が０～０．８０である、上記［１］～［３］のいずれかに記載の樹脂組成物。
［５］前記ポリエステル系重合体の水酸基価が２０ｍｇＫＯＨ／ｇ以下及び酸価が１５ｍｇＫＯＨ／ｇ以下である、上記［１］～［４］のいずれかに記載の樹脂組成物。
［６］前記ポリエステル系重合体の数平均分子量が３００～４,０００である、上記［１］～［５］のいずれかに記載の樹脂組成物。
［７］前記ポリエステル系重合体に含まれる前記多価アルコールが前記ＭＰＤ及び前記ＴＭＰである、上記［１］～［６］のいずれかに記載の樹脂組成物。
［８］前記ポリエステル系重合体に含まれる前記多価アルコールが前記ＭＰＤである、上記［１］～［６］のいずれかに記載の樹脂組成物。
【発明の効果】
【０００８】
本発明によれば、低温での耐衝撃性が向上された樹脂組成物を提供することができる。
【発明を実施するための形態】
【０００９】
以下、本発明の実施態様の一例に基づいて説明する。ただし、以下に示す実施態様は、本発明の技術思想を具体化するための例示であって、本発明は以下の記載に限定されない。
本明細書において、実施態様の好ましい形態を示すが、個々の好ましい形態を２つ以上組み合わせたものもまた、好ましい形態である。数値範囲で示した事項について、いくつかの数値範囲がある場合、それらの下限値と上限値とを選択的に組み合わせて好ましい形態とすることができる。また、「ＸＸ～ＹＹ」との数値範囲の記載がある場合、「ＸＸ以上ＹＹ以下」を意味する。
本明細書において、「～単位」（ここで「～」は重合体を示す）とは「～に由来する構造単位」を意味する。例えば「モノマー単位」とは「モノマーに由来する構造単位」を意味する。
【００１０】
［樹脂組成物］
本実施形態の樹脂組成物は、下記式（Ｉ）で表される３－ヒドロキシアルカン酸系重合体と、ポリエステル系重合体と、を含む。
JPEG
25
133
（式（Ｉ）中、ｐに対するｋの比（ｋ／ｐ）は７０／３０～９９／１である。）
また、前記ポリエステル系重合体は、多価アルコール成分とジカルボン酸成分のみからなるモノマー単位で構成され、前記ポリエステル系重合体の末端の少なくとも一部が、モノアルコールの残基及び／又はモノカルボン酸の残基で封止されてなる。
前記多価アルコール成分の多価アルコールは、ＭＰＤ（３－メチル－１，５－ペンタンジオール）、及び／又はＴＭＰ（トリメチロールプロパン）であり、前記ジカルボン酸成分のジカルボン酸は、アジピン酸又はセバシン酸である。
前記モノアルコールは、２-エチルヘキサノールであり、前記モノカルボン酸は、酢酸である。
本発明者らは、種々検討を行った結果、３－ヒドロキシアルカン酸系重合体と特定のポリエステル系重合体とを含む樹脂組成物が、低温での耐衝撃性を向上させうることを見出した。
（【００１１】以降は省略されています）

関連特許
