公開番号2025144941
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044877
出願日2024-03-21
発明の名称鋳造成形装置
出願人UBEマシナリー株式会社
代理人個人,個人,個人
主分類B22D 17/32 20060101AFI20250926BHJP(鋳造;粉末冶金)
要約【課題】ダイカスト製品の更なる品質向上に有効な鋳造成形装置を提供する。
【解決手段】鋳造成形装置1は、金型10と、金型10によって形成されるキャビティ13と、作動油によって駆動され、キャビティ13内に金属溶湯を射出する射出手段20と、射出手段20の射出速度を制御する制御手段100と、射出速度と、キャビティ13内に金属溶湯を供給するのに必要な射出力と、の相関を示すダイラインL1と、射出速度と、射出手段20が発生可能な射出力と、の相関を示すマシンラインL2と、を備え、制御手段100は、射出力を増やす方向に所定の補正量でダイラインL1をシフトさせた余裕ダイラインL11を生成することと、余裕ダイラインL11とマシンラインL2との交点に対応する射出速度を目標射出速度として特定することと、射出速度を目標射出速度まで加速し、射出速度を目標射出速度の近傍に維持することと、を実行するように構成されている。
【選択図】図3
特許請求の範囲【請求項１】
金型と、
前記金型によって形成されるキャビティと、
作動油によって駆動され、前記キャビティ内に金属溶湯を射出する射出手段と、
前記射出手段の射出速度を制御する制御手段と、
前記射出速度と、前記キャビティ内に前記金属溶湯を供給するのに必要な射出力と、の相関を示すダイラインと、
前記射出速度と、前記射出手段が発生可能な射出力と、の相関を示すマシンラインと、
を備え、
前記制御手段は、
射出力を増やす方向に所定の補正量で前記ダイラインをシフトさせた余裕ダイラインを生成することと、
前記余裕ダイラインと前記マシンラインとの交点に対応する前記射出速度を目標射出速度として特定することと、
前記射出速度を前記目標射出速度まで加速し、前記射出速度を前記目標射出速度の近傍に維持することと、
を実行するように構成されている、鋳造成形装置。
続きを表示（約 520 文字）【請求項２】
前記射出手段は、前記金属溶湯の供給に伴って移動する可動部を有し、
前記所定の補正量は、前記可動部の質量と所定の加速度との乗算値以上であり、
前記制御手段は、前記所定の加速度にて前記射出速度を前記目標射出速度まで加速する、
請求項１記載の鋳造成形装置。
【請求項３】
前記制御手段は、前記射出速度を前記目標射出速度まで加速させた後に、射出力を前記ダイラインに対応する値まで低下させる、
請求項２記載の鋳造成形装置。
【請求項４】
前記作動油は、蓄圧手段により前記射出手段に供給され、
前記制御手段は、前記可動部の変位に応じて前記マシンラインを補正することを更に実行し、
前記余裕ダイラインと補正済みの前記マシンラインとの交点に対応する前記射出速度を前記目標射出速度として特定する、
請求項２又は３記載の鋳造成形装置。
【請求項５】
前記制御手段は、前記金属溶湯を射出する方向への前記可動部の変位量が大きくなるのに応じて、射出力を減らす方向に前記マシンラインをシフトさせる、
請求項４記載の鋳造成形装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、鋳造成形装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、設定された鋳造条件におけるＰ－Ｑ２線図を描き、マシン特性線と金型特性線との交点たるプロセスポイントの横軸座標値を、実鋳造時の溶湯流量の２乗値として求め、溶湯流量の２乗値に基づいてダイカストの品質を判定する方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１５４１９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、プロセスポイントに着目してダイカストの品質が評価されているが、実鋳造においては、プロセスポイントに到達するまでの応答性もダイカスト製品の品質に影響する。
【０００５】
本開示は、ダイカスト製品の更なる品質向上に有効な鋳造成形装置を提供する。
【課題を解決するための手段】
【０００６】
本開示の一側面に係る鋳造成形装置は、金型と、金型によって形成されるキャビティと、作動油によって駆動され、キャビティ内に金属溶湯を射出する射出手段と、射出手段の射出速度を制御する制御手段と、射出速度と、キャビティ内に金属溶湯を供給するのに必要な射出力と、の相関を示すダイラインと、射出速度と、射出手段が発生可能な射出力と、の相関を示すマシンラインと、を備え、制御手段は、射出力を増やす方向に所定の補正量でダイラインをシフトさせた余裕ダイラインを生成することと、余裕ダイラインとマシンラインとの交点に対応する射出速度を目標射出速度として特定することと、射出速度を目標射出速度まで加速し、射出速度を目標射出速度の近傍に維持することと、を実行するように構成されている。
【発明の効果】
【０００７】
本開示によれば、ダイカスト製品の更なる品質向上に有効な鋳造成形装置を提供することができる。
【図面の簡単な説明】
【０００８】
鋳造成形装置の構成を例示する模式図である。

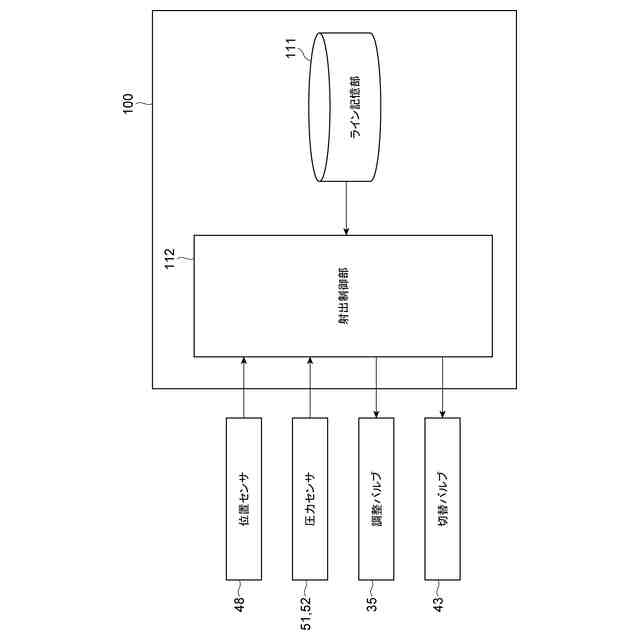

制御装置の機能的な構成を例示するブロック図である。

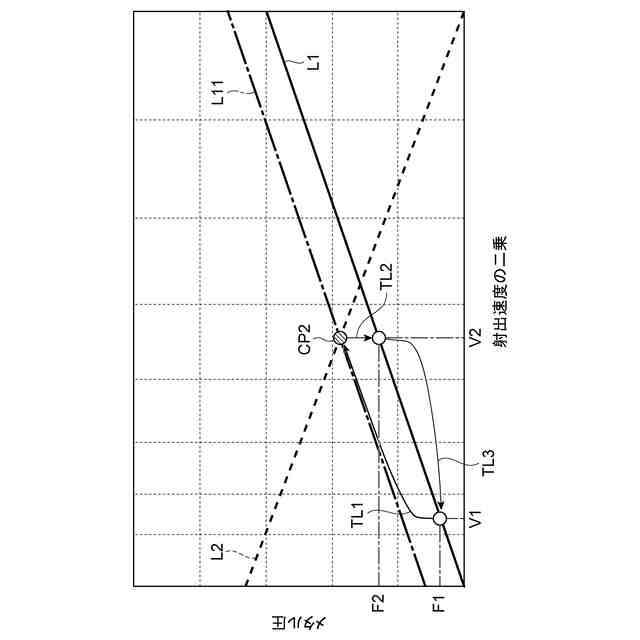

ダイライン及びマシンラインを例示するグラフである。

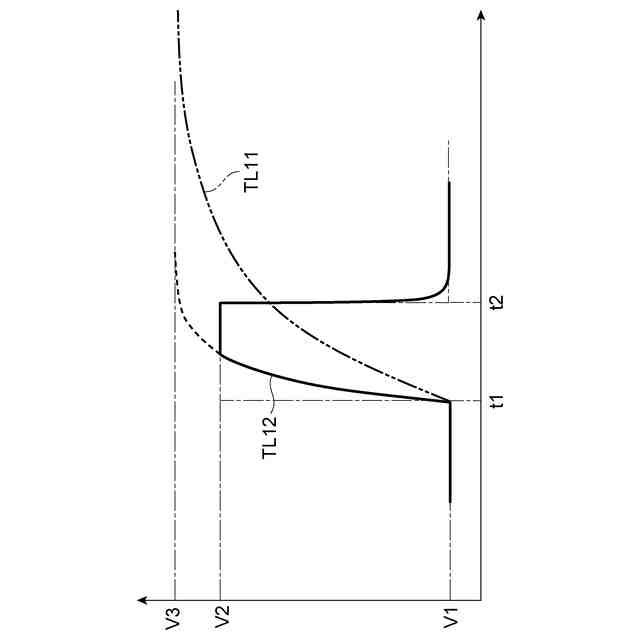

射出速度の推移を例示するグラフである。
制御装置の変形例を示すグラフである。

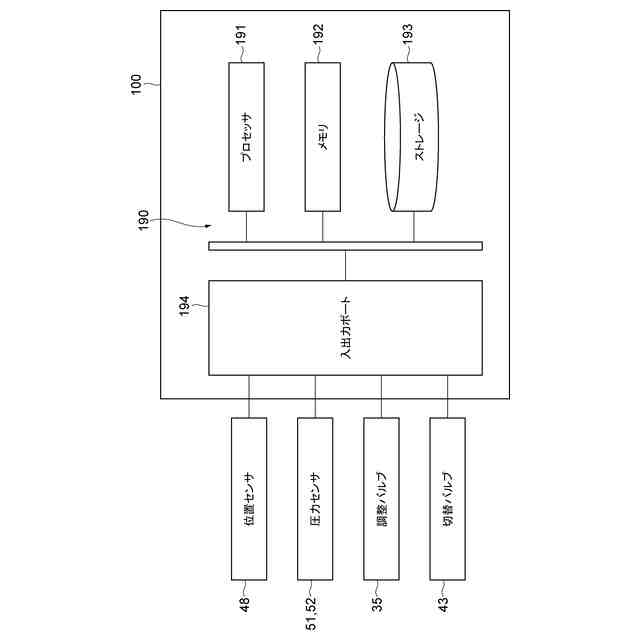

制御装置のハードウェア構成を例示するブロック図である。

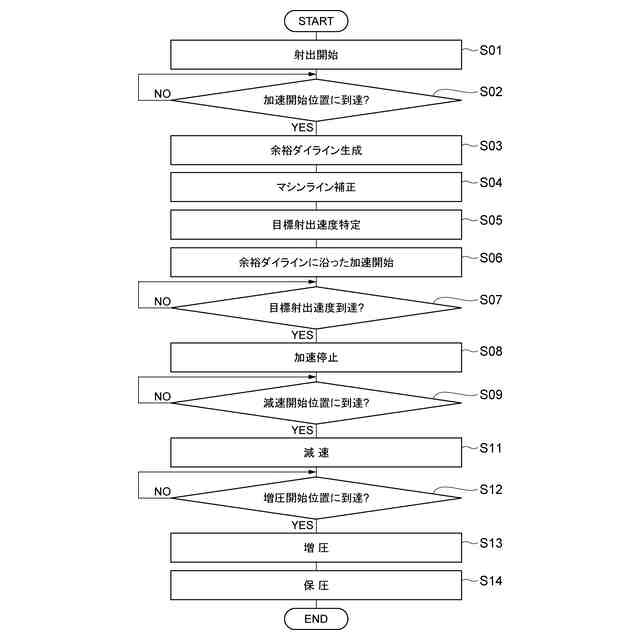

鋳造成形手順を例示するフローチャートである。
【発明を実施するための形態】
【０００９】
以下、図面を参照して一実施形態について説明する。説明において、同一要素又は同一機能を有する要素には同一の符号を付し、重複する説明を省略する。
【００１０】
〔鋳造成形装置〕
図１は、鋳造成形装置１の構成を例示する模式図である。鋳造成形装置１は、溶けた状態の金属（以下、「金属溶湯」という。）を金型内に充填して成形することで、鋳造品を製造する装置である。金属溶湯は、例えば、アルミニウム合金である。鋳造成形装置１は、ダイカストマシン、又はダイカスト装置とも称される。鋳造成形装置１は、例えば、金型１０と、射出装置２０と、油圧駆動部４０と、位置センサ４８と、圧力センサ５１，５２と、制御装置１００と、を備える。以下、鋳造成形装置１が備える各要素について説明する。
（【００１１】以降は省略されています）
