公開番号2025142270
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025125447,2021212359
出願日2025-07-28,2021-12-27
発明の名称接続構造および取り付け構造
出願人任天堂株式会社
代理人弁理士法人深見特許事務所,個人
主分類A47G 29/00 20060101AFI20250919BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】一方向に引っ張られたときの方が他方向に引っ張られたときよりも取れやすい接続構造および取り付け構造を提供する。
【解決手段】接続構造は、第1装置と、第2装置とを有している。第1装置は、第1底面と、第1接着部と、筒状の壁面とを有している。第2装置は、第2接着部と、筒状の凸部とを有している。第1装置と第2装置とは、第1磁性要素と第2磁性要素とが磁力によって互いに引き寄せられることにより、第1接着面と第2接着面とが接着することで、磁力方向を軸として相対回転可能に、かつ、着脱可能に接続される。凸部は、壁面と第1接着部との間に、磁力方向に垂直な方向成分を含む引っ張りに応じて傾倒可能となるクリアランスを有して位置している。第1装置において、磁力方向に垂直な方向のうち、第1方向における頂部と凸部とのクリアランスは、第1方向と異なる第2方向における頂部と凸部とのクリアランスよりも大きい。

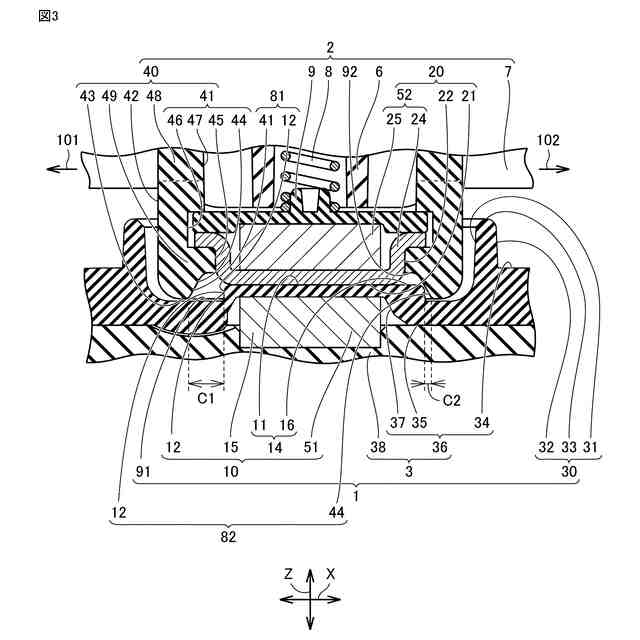

【選択図】図3
特許請求の範囲【請求項１】
第１装置と、第２装置とを備える接続構造であって、
前記第１装置は、
第１底面と、
前記第１底面から突出する第１壁面を有し、且つ、頂部に第１接着面を有し、且つ第１磁性要素を備える第１接着部と、
前記頂部を囲むように前記第１底面から前記第１接着面よりも高く突出し、前記第１壁面と対向する筒状の第２壁面と、を備え、
前記第２装置は、
第２接着面を構成し且つ第２磁性要素を備える第２接着部と、
前記第２接着部を囲む筒状の凸部と、を備え、
前記第１装置と前記第２装置とは、前記第１磁性要素と前記第２磁性要素とが磁力によって互いに引き寄せられることにより、前記第１接着面と前記第２接着面とが接着することで、磁力方向を軸として相対回転可能に、かつ、着脱可能に接続され、
前記凸部は、前記第１壁面と前記第２壁面との間に、前記磁力方向に垂直な方向成分を含む引っ張りに応じて傾倒可能となるクリアランスを有して位置し、
前記第１装置において、前記磁力方向に垂直な方向のうち、第１方向における前記第１壁面と前記凸部とのクリアランスは、前記第１方向と異なる第２方向における前記第１壁面と前記凸部とのクリアランスよりも大きい、接続構造。
続きを表示（約 1,000 文字）【請求項２】
前記第２壁面は、円筒状であり、
前記凸部は、円環筒状であり、
前記第１壁面は、円柱の外周面の一部が欠けた形状である、請求項１に記載の接続構造。
【請求項３】
前記磁力方向に対して垂直な断面において、前記第１壁面は、半円の弧以上の長さの弧を有する、請求項２に記載の接続構造。
【請求項４】
前記磁力方向に対して垂直な断面において、前記第１壁面は、直線部と、前記直線部の両端に連なる円弧状部とを備え、
前記円弧状部の中心角は、１８０°よりも大きい、請求項２または請求項３に記載の接続構造。
【請求項５】
前記第２装置は、第２底面を備え、
前記第２接着部は、前記第２底面から突出している、請求項１から請求項４のいずれか１項に記載の接続構造。
【請求項６】
前記凸部は、前記第２底面から突出し、
前記第２接着部は、前記第２接着面が前記凸部よりも低くなるように突出している、請求項５に記載の接続構造。
【請求項７】
前記凸部が傾倒するとき、前記凸部が前記第１壁面と前記第２壁面のうち少なくとも一方に接することで傾倒が停止され、
前記凸部の傾倒が停止されたときの傾倒角は、前記第１方向に前記凸部が傾倒したときの角度が、前記第２方向に前記凸部が傾倒したときの角度よりも大きい、請求項１から請求項６のいずれか１項に記載の接続構造。
【請求項８】
前記凸部が傾倒したときであって前記凸部が前記第１壁面と前記第２壁面の両方に接するときの傾倒角は、前記第１方向に前記凸部が傾倒したときの角度が、前記第２方向に前記凸部が傾倒したときの角度よりも大きい、請求項１から請求項６のいずれか１項に記載の接続構造。
【請求項９】
前記凸部が傾倒したときであって前記凸部が前記第２壁面に接するときの傾倒角は、前記第１方向に前記凸部が傾倒したときの角度が、前記第２方向に前記凸部が傾倒したときの角度よりも大きい、請求項１から請求項６のいずれか１項に記載の接続構造。
【請求項１０】
前記第１磁性要素は、第１磁石を備え、
前記第２磁性要素は、第２磁石を備え、
前記第１接着面または前記第１接着面と前記第１磁石との間、または、前記第２接着面または前記第２接着面と前記第２磁石との間には、磁束密度を抑制する部材が設けられている、請求項１から請求項９のいずれか１項に記載の接続構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、接続構造および取り付け構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特開２０００－１８９２２７号公報（特許文献１）は、携帯電話ホルダーを開示している。当該携帯電話ホルダーにおいては、磁石を用いて接合手段が着脱される。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１８９２２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
接続構造においては、接続された装置同士が容易に取り外されないようにされつつも、ある場面では相対的に容易に取り外されることが望まれる可能性がある。
【課題を解決するための手段】
【０００５】
本開示に係る接続構造は、第１装置と、第２装置と、を備えている。第１装置は、第１底面と、第１接着部と、筒状の壁面と、を備えている。第１接着部は、第１底面から突出し、頂部に第１接着面を有し、且つ第１磁性要素を備えている。筒状の壁面は、頂部を囲むように第１底面から第１接着面よりも高く突出する。第２装置は、第２接着部と、筒状の凸部と、を備えている。第２接着部は、第２接着面を構成し且つ第２磁性要素を備えている。筒状の凸部は、第２接着部を囲む。第１装置と第２装置とは、第１磁性要素と第２磁性要素とが磁力によって互いに引き寄せられることにより、第１接着面と第２接着面とが接着することで、磁力方向を軸として相対回転可能に、かつ、着脱可能に接続される。凸部は、壁面と第１接着部との間に、磁力方向に垂直な方向成分を含む引っ張りに応じて傾倒可能となるクリアランスを有して位置している。第１装置において、磁力方向に垂直な方向のうち、第１方向における頂部と凸部とのクリアランスは、第１方向と異なる第２方向における頂部と凸部とのクリアランスよりも大きい。
【０００６】

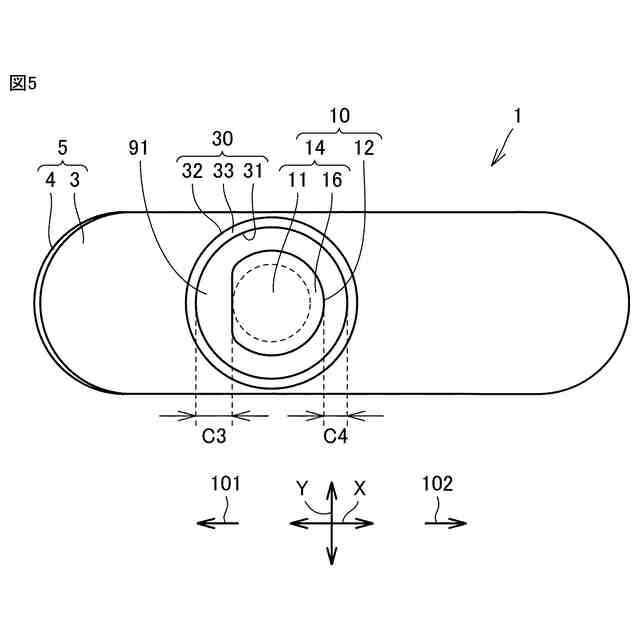

本開示に係る接続構造によれば、第１装置において、磁力方向に垂直な方向のうち、第１方向における頂部と凸部とのクリアランスは、第１方向と異なる第２方向における頂部と凸部とのクリアランスよりも大きい。そのため、凸部は、第１方向側の方が他方側よりも大きく傾く。従って、第２装置は、第１方向側に引っ張られたときの方が第２方向側に引っ張られたときよりも取れやすくなる。これにより、例えば、意図的にユーザーがある方向に第２装置を引っ張ったときには取れやすく、逆に意図せず他の方向に第２装置が引っ張られたときには簡単に取れてしまうことを抑制する、ということができる。
【０００７】
上記接続構造によれば、壁面は、円筒状であってもよい。凸部は、円環筒状であってもよい。第１接着部は、円柱の外周面の一部が欠けた形状であってもよい。これにより、第２装置の第１装置に対する相対回転位置にかかわらず、第２方向側に傾いたときの傾倒角度を均一にすることができる。
【０００８】

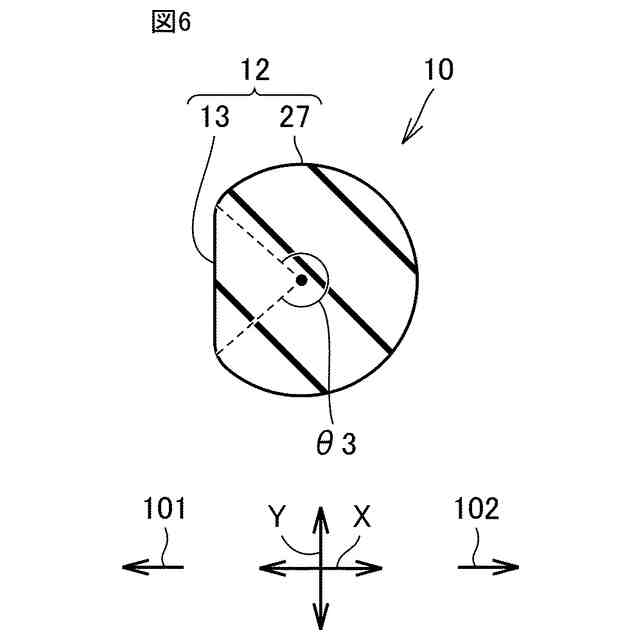

上記接続構造によれば、磁力方向Ｚに対して垂直な断面において、第１接着部は、半円の弧以上の長さの弧を有していてもよい。円環筒状の凸部の内側に第１接着部が収まっている状況において、仮に断面における第１接着部の弧が半円よりも小さいと、左右方向に相対的に移動できてしまうためガタが生じる。一方、第１接着部が半円より長い弧を有しているときは、半円よりも長い弧の部分に凸部の内周面がひっかかる。そのため、左右方向のガタツキを抑制することができる。
【０００９】
上記接続構造によれば、磁力方向に対して垂直な断面において、第１接着部は、直線部と、直線部の両端に連なる円弧状部とを備えていてもよい。円弧状部の中心角は、１８０°よりも大きくてもよい。これにより、左右方向のガタツキをさらに抑制することができる。
【００１０】
上記接続構造によれば、第２装置は、第２底面を備えていてもよい。第２接着部は、第２底面から突出していてもよい。仮に第２接着部が第２底面よりも奥まった位置にある場合、第１接着部と第２接着部とを接着させようとしたときに、第１接着部が第２底面に引っかかり第２接着部まで至らないおそれがある。第２接着部が第２底面から突出している場合には、第１接着面と第２接着面とをより確実に接着することができる。そのため、第１接着面と第２接着面とが意図せず離間することを抑制することができる。
（【００１１】以降は省略されています）
