公開番号2025143964
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043501
出願日2024-03-19
発明の名称システム、カメラ、デバイス、および、方法
出願人任天堂株式会社
代理人弁理士法人深見特許事務所,個人
主分類H04N 7/18 20060101AFI20250925BHJP(電気通信技術)
要約【課題】1つのカメラで撮像される画像中の異なる領域を同時に表示したいというニーズに対する新たなソリューションが提供される。
【解決手段】システムは、デバイスと、デバイスと有線または無線で接続されたカメラとを含む。デバイスは、第1領域に対応する画像データをカメラに送信させるための第1要求と、第2領域に対応する画像データをカメラに送信させるための第2要求とを、交互に切り替えてカメラに送信する。カメラは、第1要求に従って、全体画像データから第1領域に対応する第1画像データを生成し、第1画像データを含む第1データをデバイスに送信し、第2要求に従って、全体画像データから第2領域に対応する第2画像データを生成し、第2画像データを含む第2データをデバイスに送信する。デバイスは、第1画像データに基づく第1画像と、第2画像データに基づく第2画像とを含む合成画像を出力する。

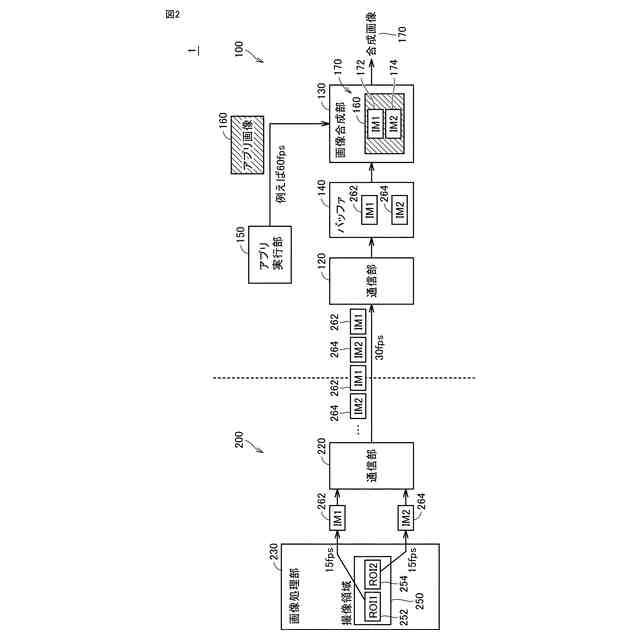

【選択図】図2
特許請求の範囲【請求項１】
システムであって、
デバイスと、
前記デバイスと有線または無線で接続されたカメラとを備え、

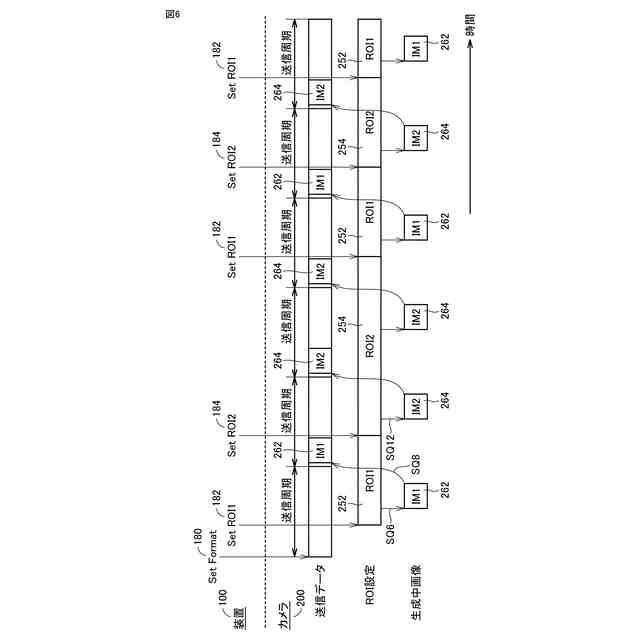

前記デバイスは、前記カメラの撮像領域のうちの第１領域に対応する画像データを前記カメラに送信させるための第１要求と、前記撮像領域のうちの第２領域に対応する画像データを前記カメラに送信させるための第２要求とを、交互に切り替えて前記カメラに送信し、
前記カメラは、
前記第１要求に従って、前記撮像領域に対応する全体画像データから前記第１領域に対応する第１画像データを生成し、前記第１画像データを含む第１データを前記デバイスに送信し、
前記第２要求に従って、前記全体画像データから前記第２領域に対応する第２画像データを生成し、前記第２画像データを含む第２データを前記デバイスに送信し、

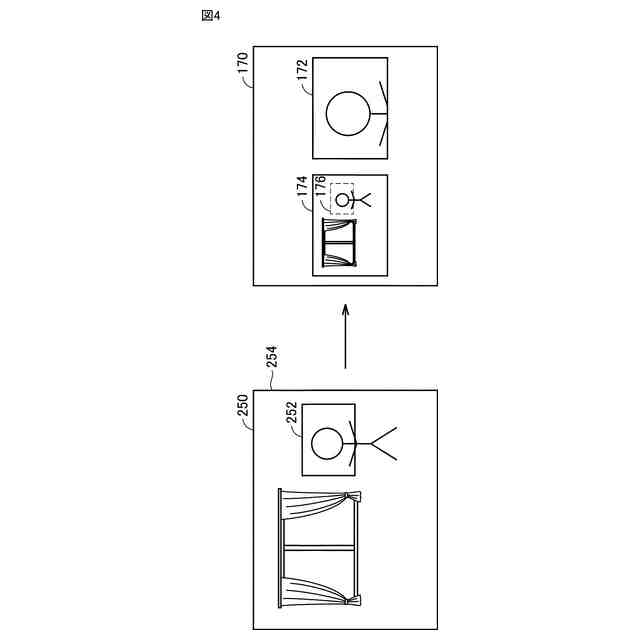

前記デバイスは、受信した前記第１データに含まれる前記第１画像データに基づく第１画像と、受信した前記第２データに含まれる前記第２画像データに基づく第２画像とを含む合成画像を出力する、システム。
続きを表示（約 1,200 文字）【請求項２】
前記第１要求は第１識別情報を含み、前記第１データは前記第１識別情報に対応する第２識別情報を含み、
前記デバイスは、
受信した前記第１データが前記第２識別情報を含むことに基づいて、前記第１画像を前記合成画像中の第１位置に配置し、
受信した前記第２データが前記第２識別情報を含まないことに基づいて、前記第２画像を前記合成画像中の第２位置に配置する、請求項１に記載のシステム。
【請求項３】
前記第１要求は第１識別情報を含み、前記第１データは前記第１識別情報に対応する第２識別情報を含み、
前記第２要求は前記第１識別情報とは異なる第３識別情報を含み、前記第２データは前記第３識別情報に対応する、前記第２識別情報と異なる第４識別情報を含み、
前記デバイスは、受信した前記第２データが前記第４識別情報を含むことに基づいて、前記第２画像を前記合成画像中の第２位置に配置する、請求項１に記載のシステム。
【請求項４】
前記第１識別情報および前記第３識別情報は、前記撮像領域のうちのいずれの領域に対応する画像データを前記カメラに送信させるかとは無関係に設定される、請求項３に記載のシステム。
【請求項５】
前記第１識別情報および前記第３識別情報は、２値のうちのいずれか一方である、請求項３に記載のシステム。
【請求項６】
前記第１識別情報は、ＵＶＣ（USB Video Class）規格に定義されるヘッダに格納される、請求項２～５のいずれか１項に記載のシステム。
【請求項７】
前記第１識別情報は、前記第１画像データ内に格納される、請求項２～５のいずれか１項に記載のシステム。
【請求項８】

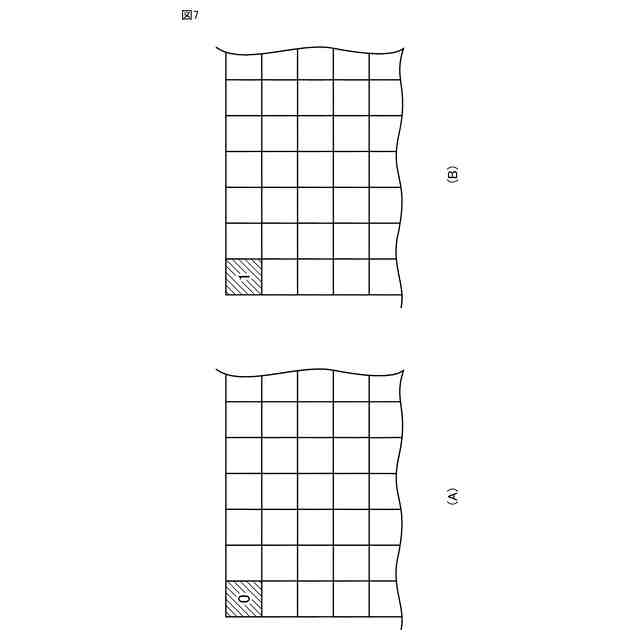

前記第１画像データのうち、前記第１領域における縁の画像に対応するデータに格納される、請求項７に記載のシステム。
【請求項９】
前記第１要求は、前記カメラに送信させるデータに含まれる画像データを前記撮像領域のうちの前記第１領域に対応する画像データに設定するための要求を含み、
前記第２要求は、前記カメラに送信させるデータに含まれる画像データを前記撮像領域のうちの前記第２領域に対応する画像データに設定するための要求を含み、
前記カメラは、前記カメラに画像データを含むデータを送信させる要求である第３要求に応じて、設定された画像データを含むデータを送信する、請求項１～５のいずれか１項に記載のシステム。
【請求項１０】
前記デバイスは、前記第１要求および前記第２要求を送信する前に、前記カメラに送信させる画像データの画像サイズを設定するための第４要求を送信し、
前記第１要求および前記第２要求は、前記画像サイズを変更する要求を含まない、請求項１～５のいずれか１項に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、システム、カメラ、デバイス、および、方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、特開２０１２－８４９６８号公報（特許文献１）
は、カメラ本体からモニタ装置へ画像データを送信する構成を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－８４９６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
１つのカメラで撮像される画像中の異なる領域の画像を同時に出力したいというニーズが存在する。本開示は、このようなニーズに対する新たなソリューションを提供する。
【課題を解決するための手段】
【０００５】

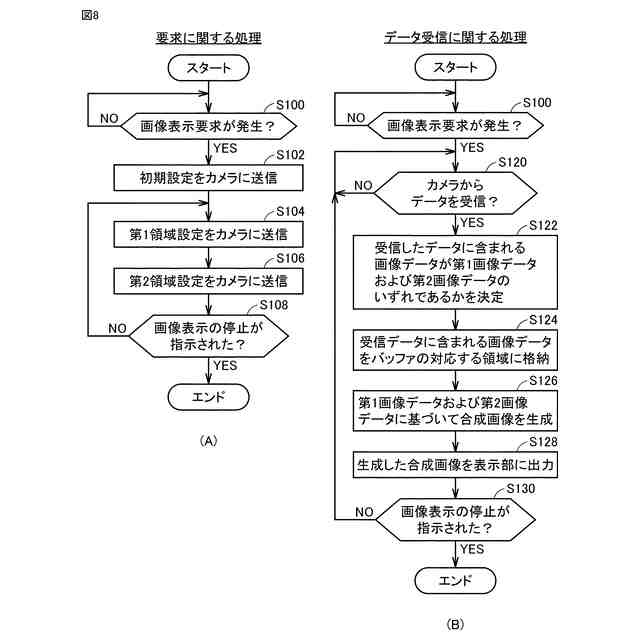

（構成１）ある実施の形態に従うシステムは、デバイスと、デバイスと有線または無線で接続されたカメラとを含む。デバイスは、カメラの撮像領域のうちの第１領域に対応する画像データをカメラに送信させるための第１要求と、撮像領域のうちの第２領域に対応する画像データをカメラに送信させるための第２要求とを、交互に切り替えてカメラに送信する。カメラは、第１要求に従って、撮像領域に対応する全体画像データから第１領域に対応する第１画像データを生成し、第１画像データを含む第１データをデバイスに送信し、第２要求に従って、全体画像データから第２領域に対応する第２画像データを生成し、第２画像データを含む第２データをデバイスに送信する。デバイスは、受信した第１データに含まれる第１画像データに基づく第１画像と、受信した第２データに含まれる第２画像データに基づく第２画像とを含む合成画像を出力する。
【０００６】
構成１によれば、カメラは、第１要求に基づく第１領域に対応する第１画像データと、第２要求に基づく第２領域に対応する第２画像データとをデバイスに送信する。カメラからデバイスに送信されるデータは、合成画像の出力に不要な画像データを含まなくてすむので、送信されるデータ量を抑制しつつ、少なくとも２つの領域に対応する画像を含む合成画像を出力できる。
【０００７】
例えば、カメラから全体画像データをデバイスに送信し、デバイスが全体画像データから合成画像に必要な画像データを抽出する処理を考えると、全体画像データのうち抽出されなかった領域の情報は不要となる。このような不要となり得る情報も含む全体画像データを送信することで、デバイス１００とカメラ２００との間の通信帯域を無駄に使用することになる。構成１においては、このような通信帯域の無駄を低減できる。
【０００８】
（構成２）構成１において、第１要求は第１識別情報を含み、第１データは第１識別情報に対応する第２識別情報を含んでいてもよい。デバイスは、受信した第１データが第２識別情報を含むことに基づいて、第１画像を合成画像中の第１位置に配置し、受信した第２データが第２識別情報を含まないことに基づいて、第２画像を合成画像中の第２位置に配置してもよい。
【０００９】
構成２によれば、デバイスは、カメラから受信した第１データに第２識別情報が含まれるか否かに基づいて、少なくとも第１画像データおよび第２画像データを判別して、合成画像において画像を出力すべき位置を決定できる。例えば、識別情報に代えて、領域設定の内容がデバイスに送信される場合には、２つの領域設定の内容が一致してしまうと、第１画像データと第２画像データとを判別できない可能性がある。これに対して、識別情報を用いることで、第１画像データと第２画像データとを確実に判別できる。
【００１０】
（構成３）構成１または２において、第１要求は第１識別情報を含み、第１データは第１識別情報に対応する第２識別情報を含んでいてもよい。第２要求は第１識別情報とは異なる第３識別情報を含み、第２データは第３識別情報に対応する、第２識別情報と異なる第４識別情報を含んでいてもよい。デバイスは、受信した第２データが第４識別情報を含むことに基づいて、第２画像を合成画像中の第２位置に配置してもよい。
（【００１１】以降は省略されています）
