公開番号2025142201
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025120988,2023040367
出願日2025-07-18,2020-02-17
発明の名称火災報知方法
出願人ホーチキ株式会社
代理人個人,個人
主分類G08B 17/00 20060101AFI20250919BHJP(信号)
要約【課題】煙識別による火災判断の確度を高めて非火災報防止を更に確実なものとする。

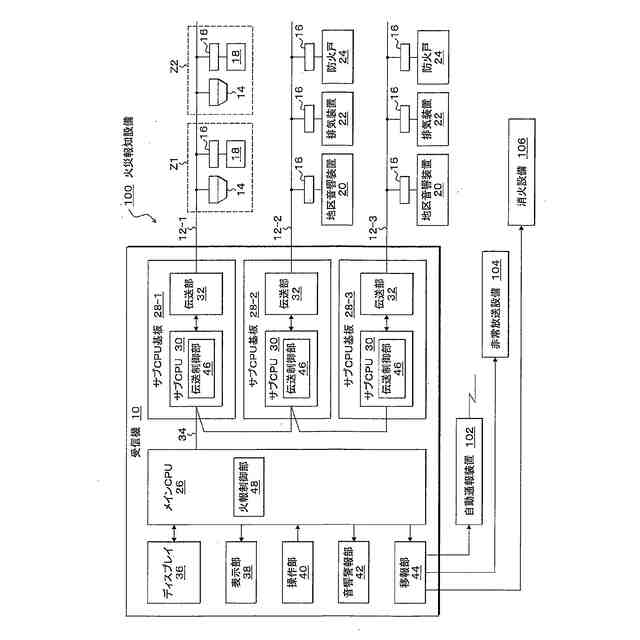

【解決手段】受信機10から警戒区域に引き出された信号回線12-1に接続された光電式煙感知器14は、感知区画Z1,Z2で発生した煙の識別情報を含む火災信号を送信する。感知区画Z1、Z2には火災に伴う煙以外の物理的現象の変化を検知するセンサ18が設置され、信号回線12-1に中継器16を介して接続される。センサ18は、CO₂センサ、COセンサ、炎センサ、又は熱センサの少なくとも何れかであり、受信機10の火報制御部48は、光電式煙感知器14による煙の識別情報と、CO₂センサ、COセンサ、炎センサ又は熱センサの少なくとも何れかによる検知値とを判断したときに火災警報を出力させる。
【選択図】図1
特許請求の範囲【請求項１】
警戒区域の火災を監視して警報する火災報知方法であって、
受信機に接続された光電式煙感知器により、所定の警戒区画で発生した煙の識別情報を含む火災信号を送信し、
前記光電式煙感知器と同じ前記警戒区画に設置されたセンサにより、火災に伴う煙以外の物理的現象の変化を検知して検知信号を送信し、

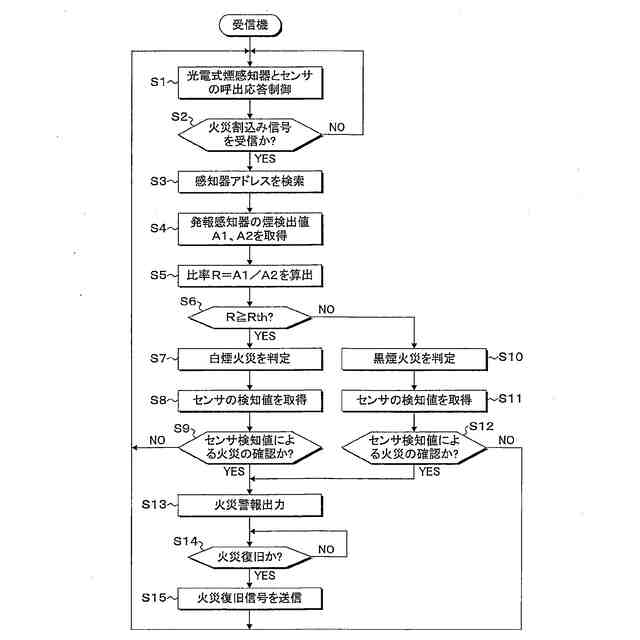

前記受信機に設けられた火報制御部により、
前記光電式煙感知器からの前記火災信号及び前記センサからの前記検知信号を受信し、
前記受信した火災信号に含まれる煙の種類が前記受信した検知信号の検知値に対応した場合に、火災を判断して火災警報を出力させ、
前記受信した火災信号に含まれる煙の検出値が所定の煙濃度を超えた場合に、火災を判断して火災警報を出力させ、
前記警戒区画の種別と連動制御の対応関係を予め記憶し、火災を判断した場合に、火災警報を出力させると共に前記警戒区画の種別に対応した連動制御を行うことを特徴とする火災報知方法。
続きを表示（約 1,000 文字）【請求項２】
警戒区域の火災を監視して警報する火災報知方法であって、
受信機に接続された光電式煙感知器により、所定の警戒区画で発生した煙を検出した場合に火災信号を送信し、
前記光電式煙感知器と同じ前記警戒区画に設置されたセンサにより、火災に伴う煙以外の物理的現象の変化を検知して検知信号を送信し、
前記受信機に設けられた火報制御部により、
前記光電式煙感知器からの前記火災信号及び前記センサからの前記検知信号を受信し、
前記受信した火災信号に含まれる煙の種類が前記受信した検知信号の検知値に対応した場合に、火災を判断して火災警報を出力させ、
前記光電式煙感知器は、

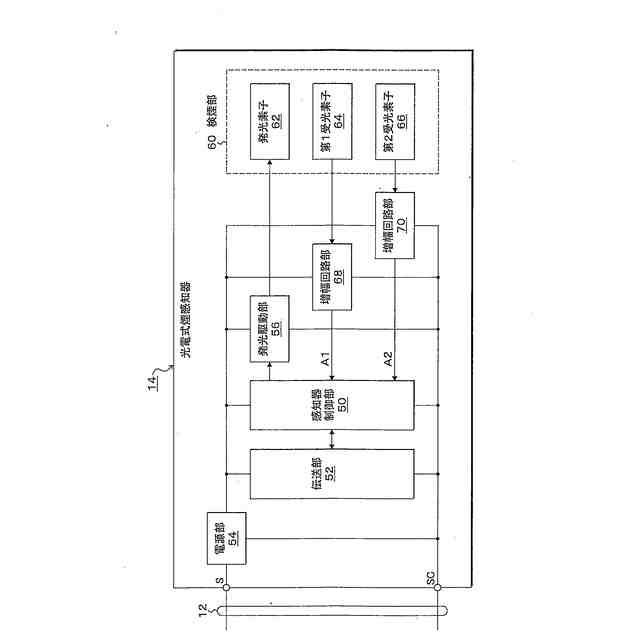

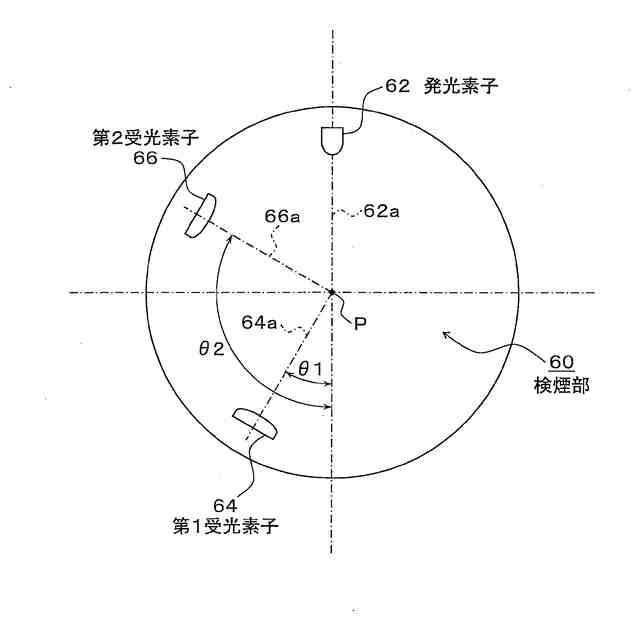

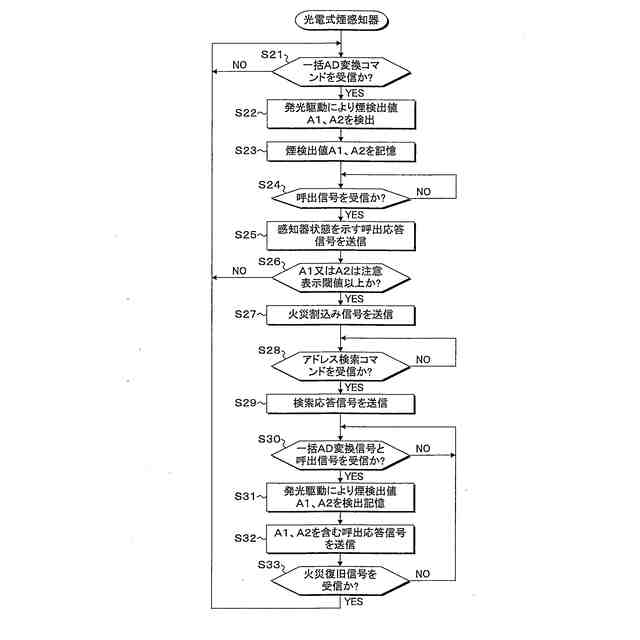

検煙部により、第１波長の光と第１散乱角の設定による煙の散乱光の受光により第１煙検出値を検出すると共に、前記第１波長の光及び前記第１散乱角と異なる第２波長の光と第２散乱角の設定による煙の散乱光の受光により第２煙検出値を検出し、
感知器制御部により、前記検煙部で検出された前記第１煙検出値と前記第２煙検出値を含む火災信号、又は当該第１煙検出値と当該第２煙検出値に基づいて識別した前記煙の種類を含む火災信号を前記受信機に送信し、
前記火報制御部により、前記受信した火災信号に含まれる煙の検出値が所定の煙濃度を超えた場合に、火災を判断して火災警報を出力させたことを特徴とする火災報知方法。
【請求項３】
請求項２記載の火災報知方法であって、
前記受信機の前記火報制御部は、前記光電式煙感知器から受信した火災信号に含まれる前記第１煙検出値と前記第２煙検出値に基づいて煙を識別可能であることを特徴とする火災報知方法。
【請求項４】
請求項１又は２記載の火災報知方法であって、

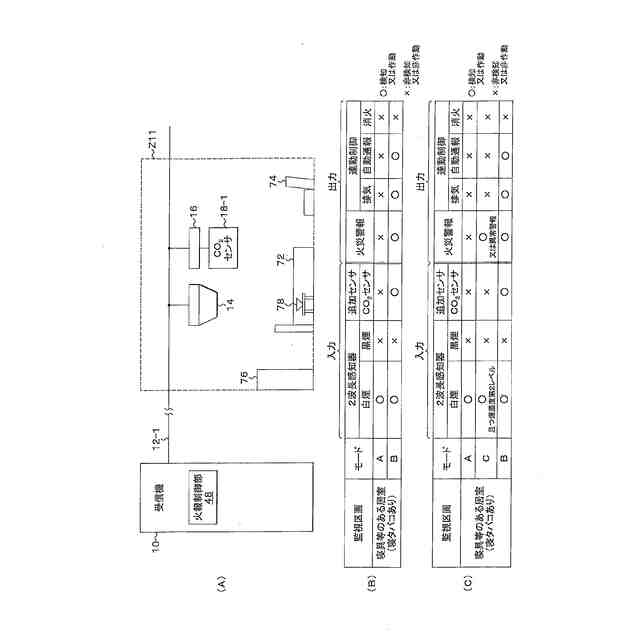

前記センサとして、火災に伴い発生するＣＯ
２
を検知するＣＯ
２

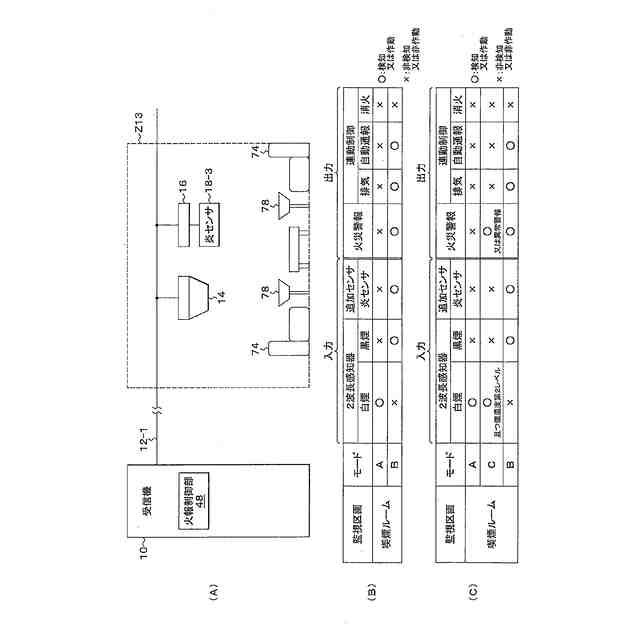

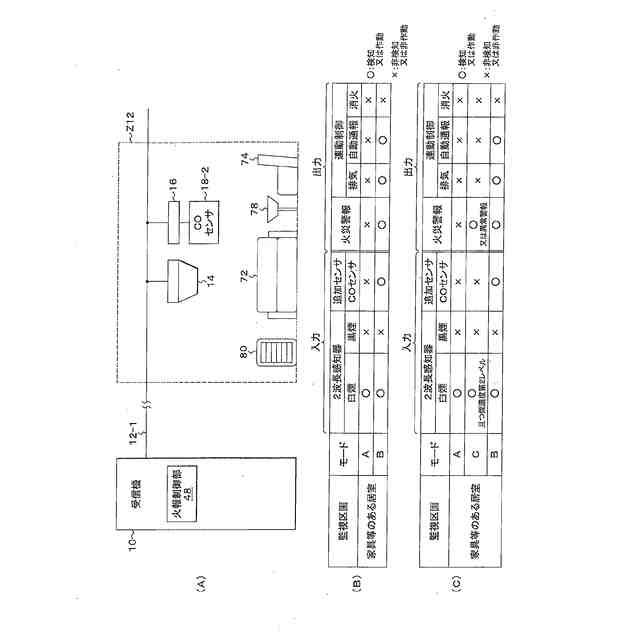

センサ、火災に伴い発生するＣＯを検知するＣＯセンサ、火災に伴い発生する炎を検知する炎センサ、又は火災に伴い発生する熱を検知する熱センサの少なくとも何れかが設けられ、
前記受信機の前記火報制御部により、前記煙の種類と、前記ＣＯ
２
センサ、前記ＣＯセンサ、前記炎センサ又は前記熱センサの少なくとも何れかによる検知信号に含まれる検知値とに基づき、火災を判断したときに火災警報を出力させることを特徴とする火災報知方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、受信機に火災感知器を接続して火災を監視する火災報知方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、Ｒ型として知られた火災報知設備にあっては、受信機に、固有のアドレスが設定された伝送機能を有する火災感知器を接続し、通常監視状態では、感知器アドレスを順次指定した火災感知器の呼出しにより煙濃度や温度等の検出値を収集して監視しており、火災時には、火災感知器からの火災割込み信号に基づき、受信機から検索コマンドを発行して発報した火災感知器のアドレスを特定して検出値を収集し、検出値が所定の火報発報閾値を超えた場合に火災と判断して火災警報を出力させ、更に、排気装置、防火戸、消防機関への自動通報等の連動制御を行うようにしている。
【０００３】
また、従来の火災報知設備にあっては、火災感知器として、火災に伴い発生する煙を検知する光電式煙感知器が使用されており、従来の光電式煙感知器は、火災に伴い発生する煙に限らず、調理の煙やバスルームの湯気等により非火災報を発してしまうことがある。
【０００４】

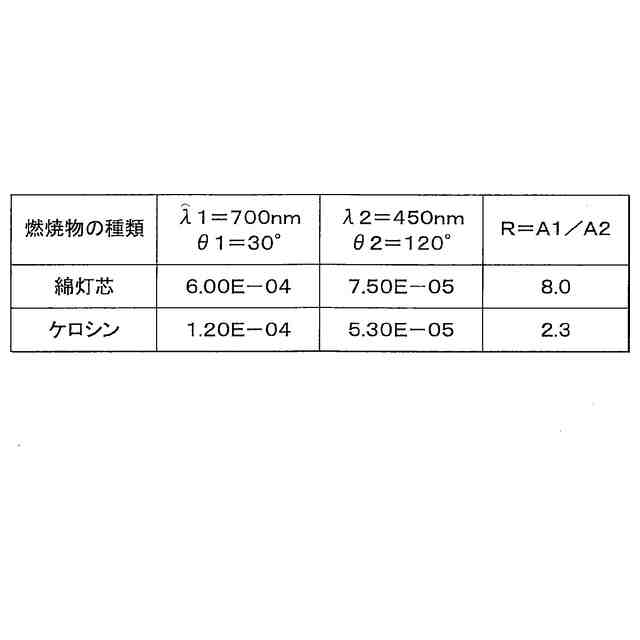

このような火災以外の原因による非火災報を防止するため、２種類の波長の光を検煙空間に照射し、煙による散乱光について異なる波長の光強度の比を求めて煙の種類を判定し、煙識別の確度を高めて非火災報防止を確実なものとする所謂２波長方式の光電式煙感知器が提案されている（特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
特開２００７－２６５３５３号公報
特開２００４－３２５２１１号公報
特開２００４－３４１６６１号公報
特開２００８－２２５８５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、このような従来の２波長方式の光電式煙感知器を受信機に接続して火災を監視する場合、受信機で燻焼火災に伴い発生する白煙か燃焼火災に伴い発生する黒煙かを識別して火災警報を出力することで、火災の危険度に応じた対応が可能となる。
【０００７】
しかしながら、光電式煙感知器にバスルーム等からの湯気が流入した場合は、燻焼火災により発生する白煙に近い識別結果が出される場合があり、湯気等による非火災要因を白煙火災と判断して非火災報を出力する可能性が残されている。
【０００８】
本発明は、煙識別による火災判断の確度を高めて非火災報防止を更に確実なものとする火災報知方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
（火災報知方法）
本発明は、警戒区域の火災を監視して警報する火災報知方法であって、
受信機に接続された光電式煙感知器により、所定の警戒区画で発生した煙を検出した場合に火災信号を送信し、
光電式煙感知器と同じ警戒区画に設置されたセンサにより、火災に伴い発生する煙以外の物理的現象の変化を検知して検知信号を送信し、
受信機に設けられた火報制御部により、
光電式煙感知器からの火災信号及びセンサからの検知信号を受信し、
受信した火災信号に含まれる煙の種類が受信した検知信号の検出値に対応した場合に、火災を判断して火災警報を出力させ、
受信した火災信号に含まれる煙の検出値が所定の煙濃度を超えた場合に、火災を判断して火災警報を出力させたことを特徴とする。
【００１０】
ここで、警戒区画とは、例えば火災場所として特定し得るエリアの単位を示す概念で、警戒区域内の壁で仕切られた部屋や天井梁等で仕切られた区画等を意味する。複数の警戒区画において、それらの形状や空間体積、床面積等はそれぞれ任意であり、相互に同じである必要は無い。
（【００１１】以降は省略されています）
