公開番号2025133122
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2025100764,2021155114
出願日2025-06-17,2021-09-24
発明の名称消火栓装置及び消火器箱
出願人ホーチキ株式会社
代理人個人,個人
主分類A62C 35/20 20060101AFI20250903BHJP(人命救助;消防)
要約【課題】筐体内に、配置される消火栓機器、電装機器、端子箱及び消火器等に制約されることなく薄型化を可能とする。

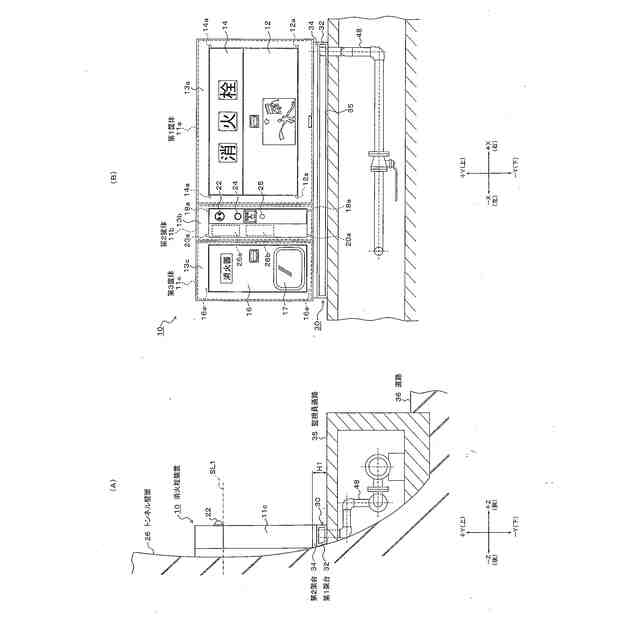

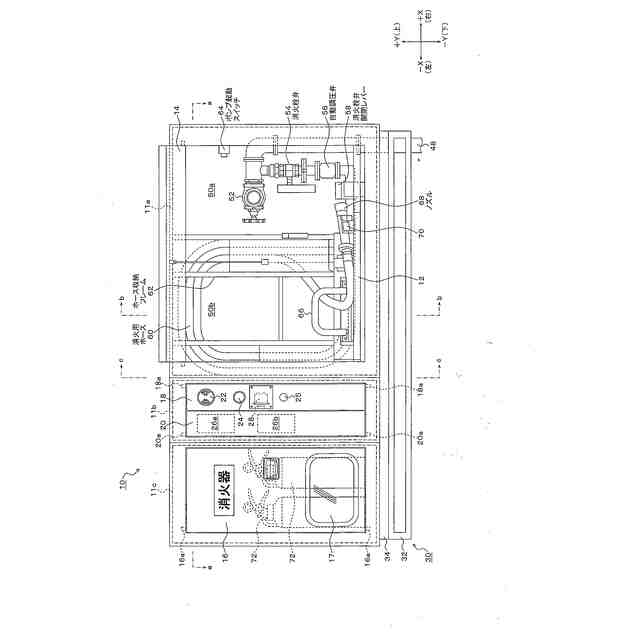

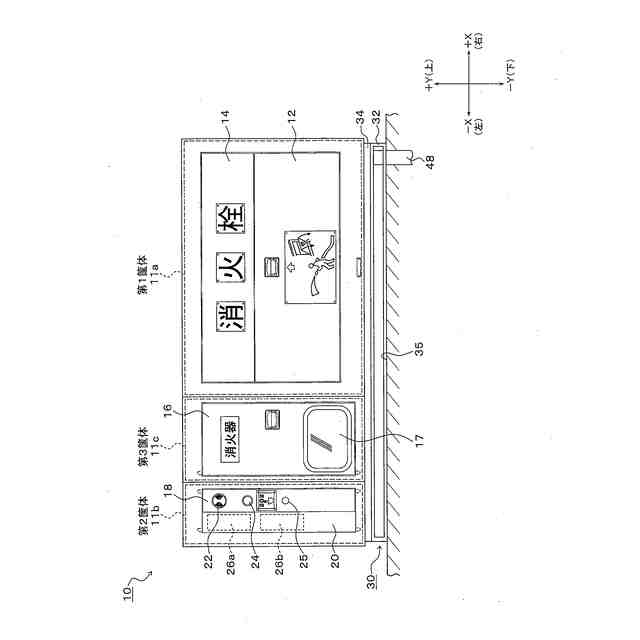

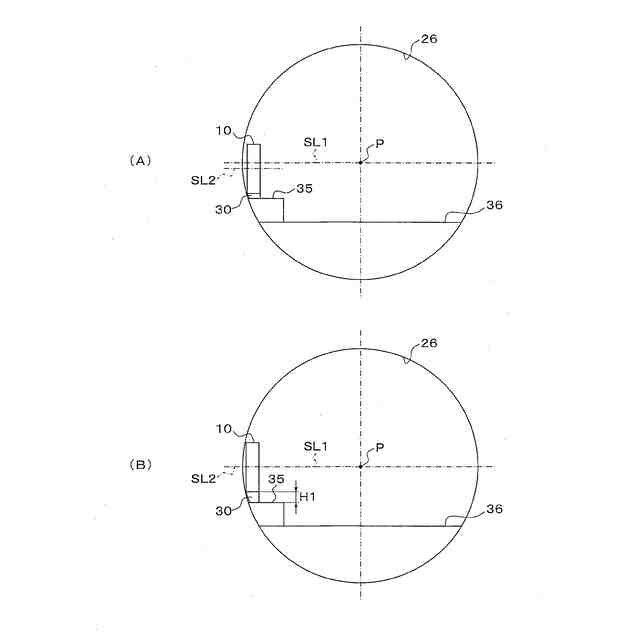

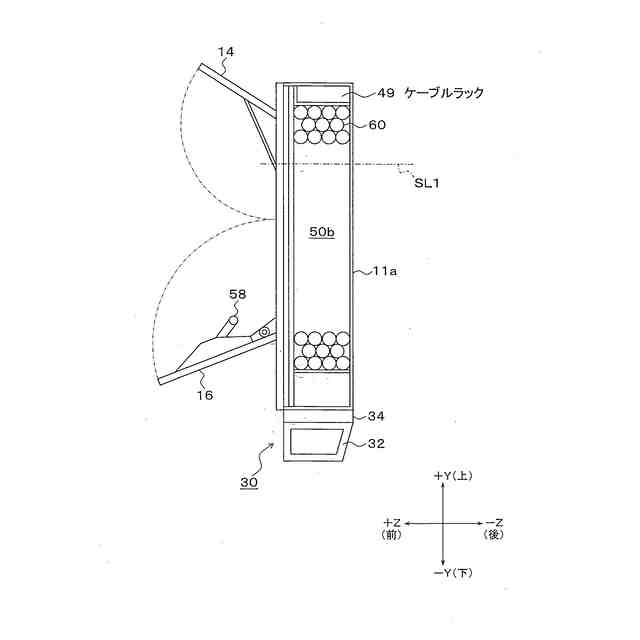

【解決手段】消火対象領域となるトンネル内の監視員通路35の路面上の架台上に消火栓装置10が設置される。消火栓装置10の筐体は、消火栓機器が配置される第1筐体11a、電装機器及び端子箱26a,26bが配置される第2筐体11b及び消火器が配置される第3筐体11cで構成され、第2筐体11bが端に位置するようにトンネル長手方向に沿って配置され、隣接する筐体が連結された状態で設置されている。第2筐体11bの前面には電装機器の配置位置に対応して第1扉18が設けられ、第2筐体11bの側面には端子箱26a,26bの配置位置に対応して第2扉20が設けられる。
【選択図】図12
特許請求の範囲【請求項１】
筐体内に、消火栓機器、電装機器、端子箱及び消火器が配置される消火栓装置であって、
前記筐体は、
前記消火栓機器が配置される第１筐体と、
前記電装機器及び前記端子箱が配置される第２筐体と、
前記消火器が配置される第３筐体と、
で構成され、

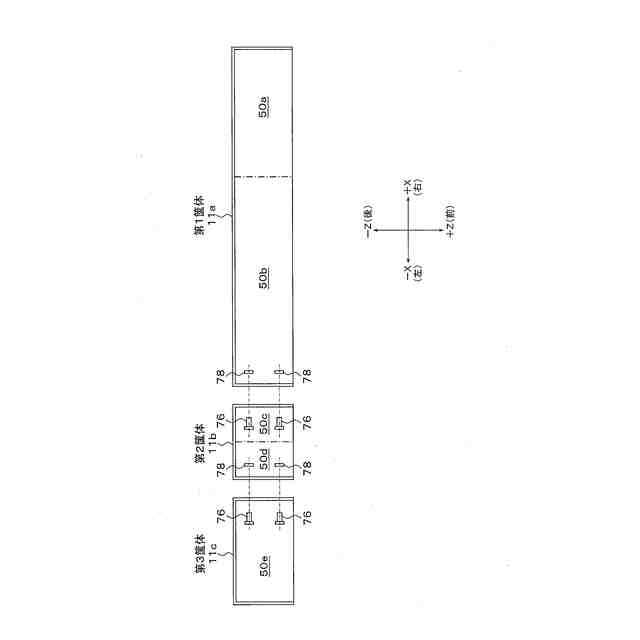

前記第１筐体、前記第２筐体及び前記第３筐体は、前記第２筐体が端に位置するように所定の一方向に沿って所定の順序で配置され、隣接する筐体が連結された状態で設置され、

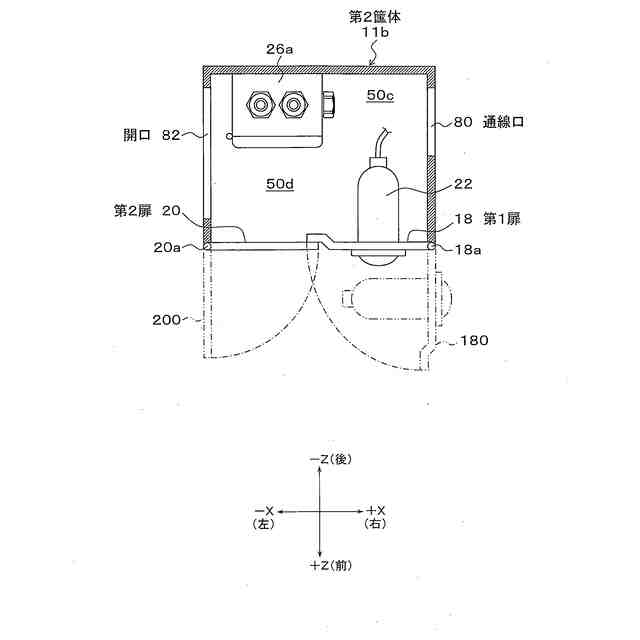

前記電装機器の配置位置に対応して前記第２筐体の前面に第１扉が設けられると共に、前記端子箱の配置位置に対応して前記第２筐体の隣接する筐体が存在しない側の側面に第２扉が設けられることを特徴とする消火栓装置。
続きを表示（約 1,300 文字）【請求項２】
筐体内に、消火栓機器、電装機器、端子箱及び消火器が配置される消火栓装置であって、
前記筐体は、
前記消火栓機器、前記電装機器及び前記端子箱が配置される第１筐体と、
前記消火器が配置される第２筐体と、
で構成され、
前記第１筐体及び前記第２筐体は、所定の一方向に沿って配置され、連結された状態で設置され、
前記第１筐体の内部は、前記消火栓機器が配置される消火栓収納部と前記電装機器及び前記端子箱が配置される電装機器・端子箱収納部に分けられ、
前記消火栓収納部及び前記電装機器・端子箱収納部は、前記第１筐体内に、前記所定の一方向に沿って所定の順序で配置され、
前記第１筐体の前記消火栓収納部側に前記第２筐体が位置し、
前記電装機器の配置位置に対応して前記第１筐体の前面に第１扉が設けられると共に、前記端子箱の配置位置に対応して前記第１筐体の前記第２筐体が存在しない側の側面に第２扉が設けられることを特徴とする消火栓装置。
【請求項３】
筐体内に、消火栓機器、電装機器、端子箱及び消火器が配置される消火栓装置であって、
前記筐体は、
前記消火栓機器が配置される第１筐体と、
前記電装機器、前記端子箱及び前記消火器が配置される第２筐体と、
で構成され、
前記第１筐体及び前記第２筐体は、所定の一方向に沿って配置され、連結された状態で設置され、
前記第２筐体の内部は、前記電装機器及び前記端子箱が配置される電装機器・端子箱収納部と前記消火器が配置される消火器収納部に分けられ、
前記電装機器・端子箱収納部及び前記消火器収納部は、前記第２筐体内に、前記所定の一方向に沿って所定の順序で配置され、
前記第２筐体の前記消火器収納部側に前記第１筐体が位置し、
前記電装機器の配置位置に対応して前記第２筐体の前面に第１扉が設けられると共に、前記端子箱の配置位置に対応して前記第２筐体の前記第１筐体が存在しない側の側面に第２扉が設けられることを特徴とする消火栓装置。
【請求項４】
請求項１乃至３の何れに記載の消火栓装置であって、
前記電装機器及び前記端子箱は、前記所定の一方向又は設置状態での高さ方向に沿って配置されることを特徴とする消火栓装置。
【請求項５】
筐体内に、電装機器、端子箱及び消火器が配置される消火器箱であって、
前記筐体は、
前記電装機器及び前記端子箱が配置される第１筐体と、
前記消火器が配置される第２筐体と、
で構成され、
前記第１筐体及び前記第２筐体は、所定の一方向に沿って所定の順序で配置され、連結された状態で設置され、
前記電装機器の配置位置に対応して前記第１筐体の前面に第１扉が設けられると共に、前記端子箱の配置位置に対応して前記第１筐体の前記第２筐体が存在しない側の側面に第２扉が設けられることを特徴とする消火器箱。
【請求項６】
請求項５記載の消火器箱であって、
前記電装機器及び前記端子箱は、前記所定の一方向又は設置状態での高さ方向に沿って配置されることを特徴とする消火器箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筐体内に消火栓機器、電装機器、端子箱及び消火器が配置される消火栓装置及び電装機器、端子箱及び消火器が配置される消火器箱に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、消火対象領域となる高速道路や自動車専用道路などのトンネル内には、例えば図１９に示す防災機器収納装置の一種である消火栓装置が、一般的にはトンネル長手方向に、例えば５０メートル間隔でトンネル躯体の壁面を箱抜きして埋込み設置されている。尚、図１９（Ａ）は消火栓装置の前面を示し、図１９（Ｂ）は消火栓装置の上面から見た断面を示している。尚、図１９（Ｂ）は図１９（Ａ）の破線で示すｈ－ｈの箇所の断面である。
【０００３】
ここで、図１９の説明では、Ｘ－Ｙ－Ｚ方向が互いに直交する方向であり、具体的には、図１９（Ａ）、（Ｂ）のように消火栓装置の前面を正面に見て、Ｘ方向が左右方向とし、Ｙ方向が上下方向とし、Ｚ方向が前後方向とする。また、Ｘ方向における＋Ｘ側を右側、－Ｘ側を左側とし、Ｙ方向における＋Ｙ側を上側、－Ｙ側を下側とし、Ｚ方向における＋Ｚ側を前側、－Ｚ側を後側とする。この点は本発明の実施形態となる図１～図１８においても同様となる。
【０００４】

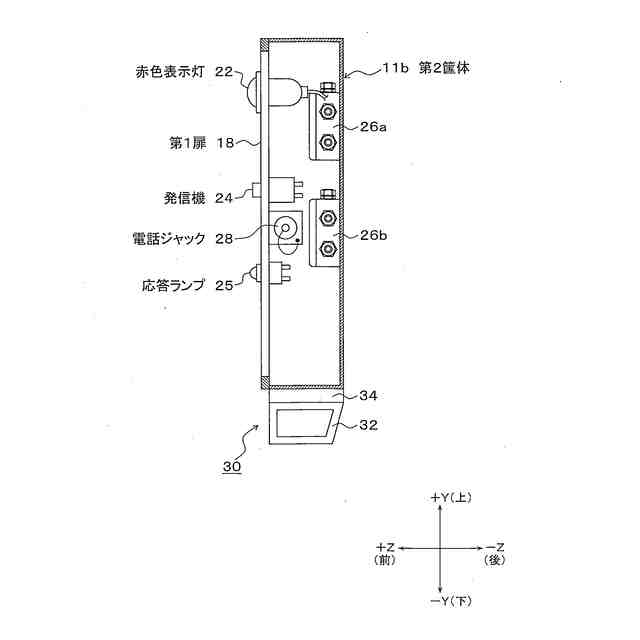

図１９に示すように、従来の消火栓装置１０は、開閉自在な消火栓扉１２と保守扉１４を備えた筐体１１１ａ内の消火栓収納部１５ａに、消火栓機器として消火用ホース６０とバルブ類（図示省略）が収納され、また、開閉自在な消火器扉１６と電装扉１８０を備えた筐体１１１ｂ内の消火器収納部１５ｂに、例えば２本の消火器７２が収納される。電装扉１８０には、電装機器として、例えば供給される電源がＡＣ１００Ｖである赤色表示灯２２、供給される電源がＤＣ４８Ｖである発信機２４、応答ランプ２５、電話ジャック２８（電装扉の筐体内側）等が設けられ、また寒冷地においては更に供給される電源がＡＣ２００Ｖであるスペースヒータが設置される。
【０００５】
そして、これらの電装機器に供給される電源は、消火栓装置１０の外部から筐体１１１ａ内の消火栓収納部１５ａ側に引き込まれた高圧用の配線用ケーブル（強電用ケーブル）及び低圧用の配線用ケーブル（弱電用ケーブル）が消火栓収納部１５ａの何れかの空間を通り、筐体１１１ｂ内の消火器収納部１５ｂに配置される高圧用の端子箱２６ａ又は低圧用の端子箱２６ｂを介して接続されることで供給されることになる。
【０００６】
ところで、トンネル躯体の壁面に、箱抜き等による消火栓装置の埋込部（凹部）が設けることが困難な場合には、消火栓装置は監視員通路の路面上に露出した状態で設置する必要がある。
【０００７】
このような場合に、トンネル躯体の壁面に消火栓装置を壁掛け設置するための架台構造が提案されており、架台はトンネル躯体の壁面に固定される主支持部と消火栓装置の姿勢を保持する姿勢保持部材等から構成されている（特許文献２）。
【先行技術文献】
【特許文献】
【０００８】
特開２０１６－０５５０７３号公報
特開２０２０－０７８４２９号公報
特開２０１６－５９７９０号公報
特開２０２１－８７８９１号公報
特開２０１２－７５６０８号公報
特開平１１－１２３２４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、トンネル躯体の壁面への壁掛け構造である消火栓装置にあっては、消火栓装置を監視員通路の路面から所定の高さに設置するため、トンネル躯体の壁面への消火栓装置の取付けは相当やり難いものであり、工数と時間がかかる等の多くの課題が残されている。
【００１０】
そのため、当該壁掛け構造である消火栓装置の問題を解消するためには、設置が容易である監視員通路の路面上に消火栓装置を露出した状態で設置する、いわゆる据置き構造とすることが考えられる。しかしながら、消火栓装置の設置により監視員通路の幅（前後方向）が制約されることとなり、監視員通路の通路幅を確保するために、消火栓装置の幅（前後方向）を極力小さくする薄型化が課題解決として残されている。また、当該課題は壁掛け構造においても同様である。
（【００１１】以降は省略されています）
