公開番号2025109957
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2025085517,2023508237
出願日2025-05-22,2021-03-24
発明の名称電極手段の製造方法
出願人ホーチキ株式会社
代理人個人
主分類G08B 17/107 20060101AFI20250717BHJP(信号)
要約【課題】発光素子及び受光素子を容易に取り付けることが可能となる、素子載置手段、電極手段の製造方法、及び煙感知器の製造方法を提供すること。

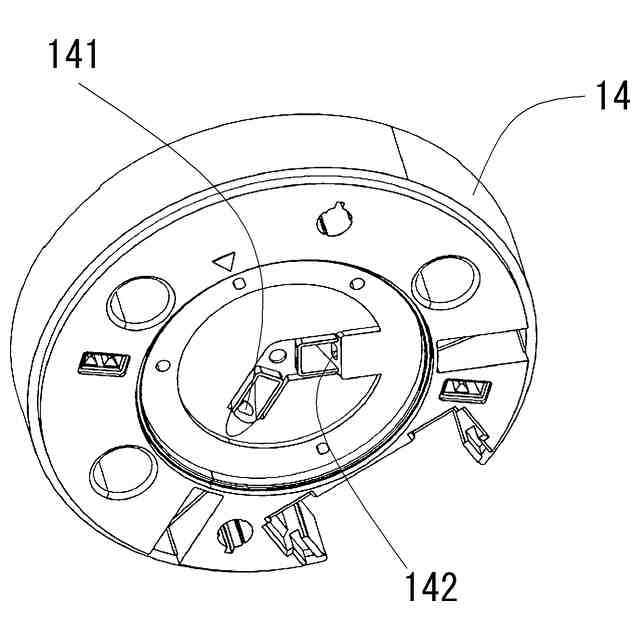

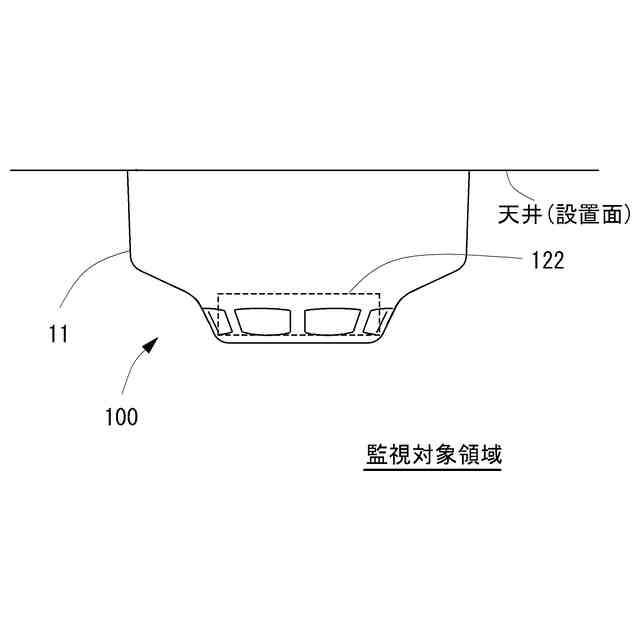

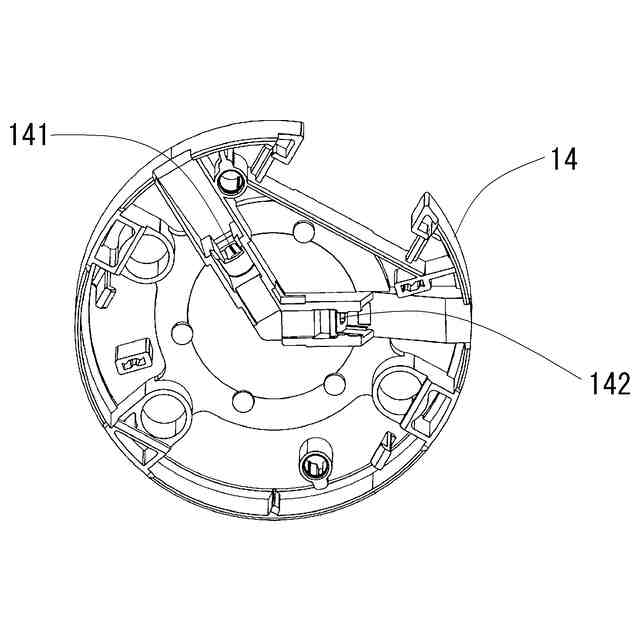

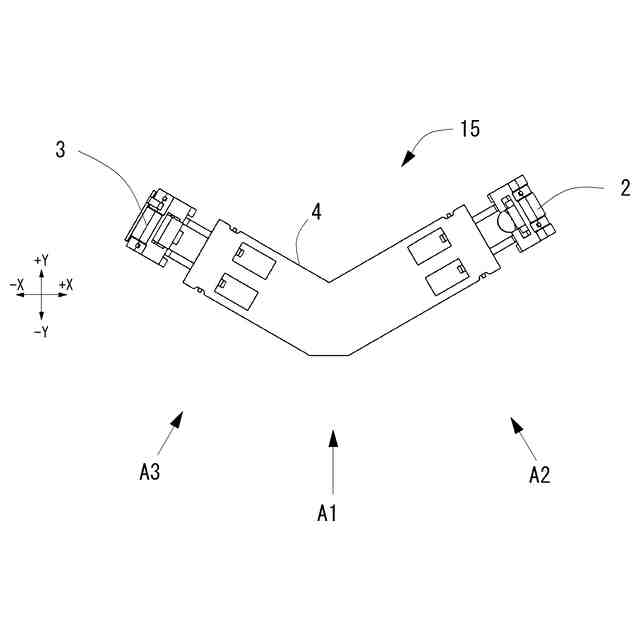

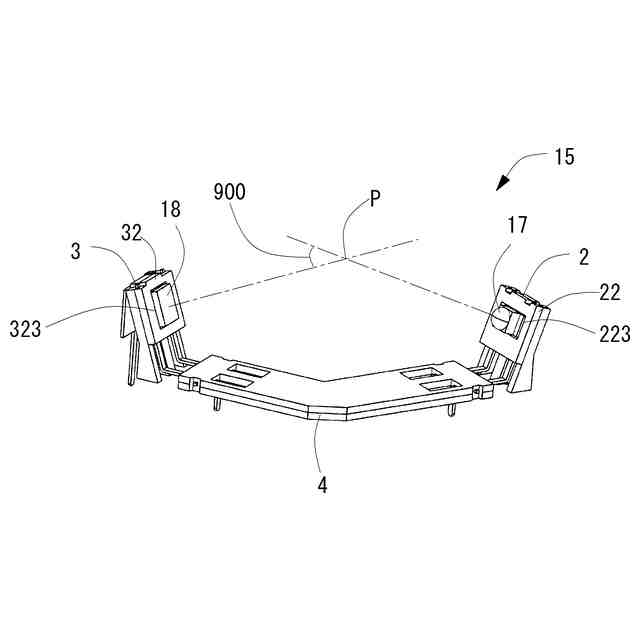

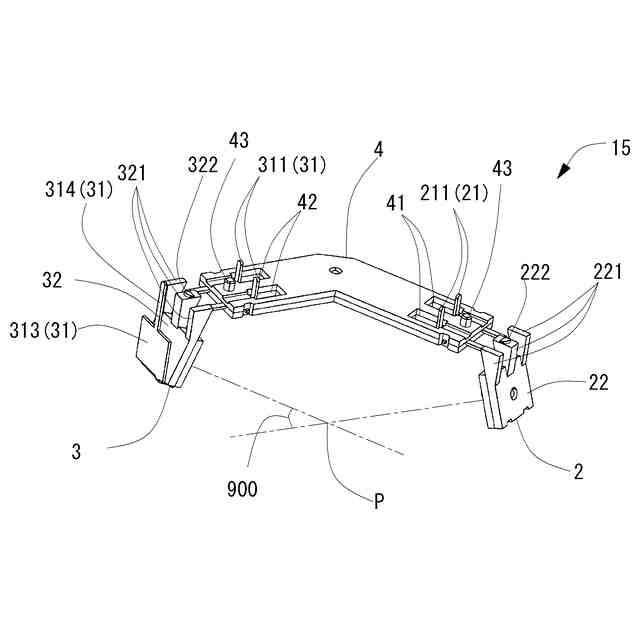

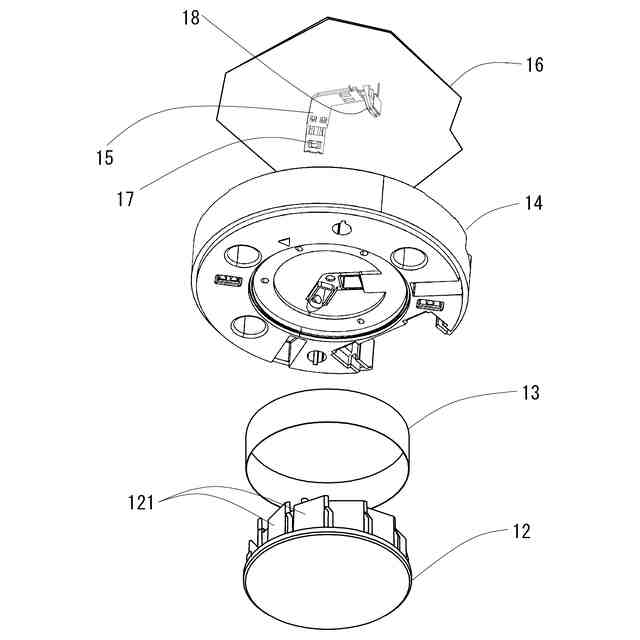

【解決手段】発光部17からの光が煙により散乱された散乱光を受光部18で受光して煙を検出する感知器の発光部17及び受光部18を載置する素子載置部15であって、発光部17を電気的に接続しつつ載置するための導電性の発光側電極部と、受光部18を電気的に接続しつつ載置するための導電性の受光側電極部と、を備え、発光側電極部及び受光側電極部は、共通のリードフレーム上に一体的に形成され、発光側電極部及び受光側電極部は、発光部17の発光軸と受光部18の受光軸の交差角度で示される散乱角を構成する第1要素角度に対応して配置されている。
【選択図】図2
特許請求の範囲【請求項１】
発光素子からの光が煙により散乱された散乱光を受光素子で受光して前記煙を検出する煙感知器の発光素子及び受光素子を載置する素子載置手段における電極手段の製造方法であって、
前記発光素子を電気的に接続しつつ載置するための導電性の発光素子側電極手段と、前記発光素子側電極手段と一対をなす前記受光素子を電気的に接続しつつ載置するための導電性の受光素子側電極手段とからなる電極手段を、共通のフレーム体上に一体的に形成するステップと、
前記共通のフレーム体において、前記発光素子側電極手段及び前記受光素子側電極手段を一対に共通の絶縁性部材で保持するステップと、
前記一対に共通の絶縁性部材で前記発光素子側電極手段及び前記受光素子側電極手段を相互に絶縁された状態で保持した一対の前記素子載置手段として前記共通のフレーム体から分離するステップと、
を含む電極手段の製造方法。
続きを表示（約 360 文字）【請求項２】
前記発光素子側電極手段及び前記受光素子側電極手段は、前記発光素子の発光軸と前記受光素子の受光軸の交差角度で示される散乱角を構成する第１要素角度に対応して配置されている、
請求項１に記載の電極手段の製造方法。
【請求項３】
前記受光素子の電磁シールドとして機能するシールド手段を前記共通のフレーム体上に前記発光素子側電極手段及び前記受光素子側電極手段と一体的に形成するステップ、を含む、
請求項１に記載の電極手段の製造方法。
【請求項４】

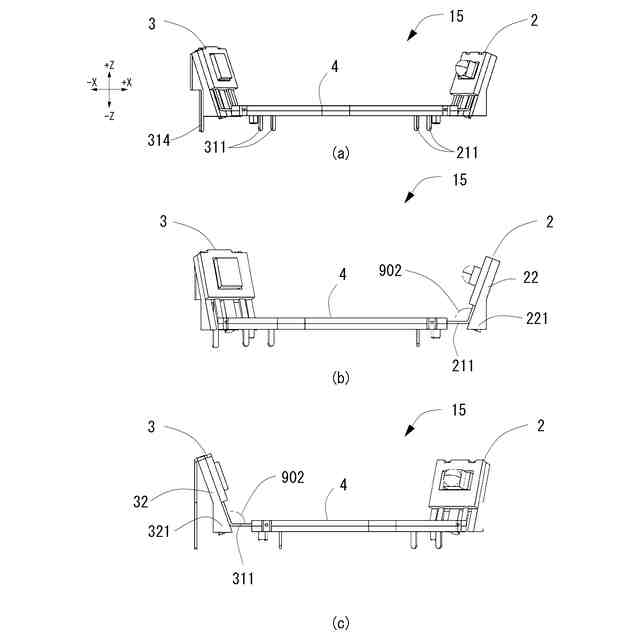

前記発光素子側電極手段又は前記受光素子側電極手段を、前記発光素子の発光軸と前記受光素子の受光軸の交差角度で示される散乱角に応じて屈曲させるステップ、を更に含む、
請求項１に記載の電極手段の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、素子載置手段、電極手段の製造方法、及び煙感知器の製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、発光素子からの光が検煙空間内の煙により散乱された散乱光を受光素子で受光して煙を検出する煙感知器が知れていた（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２４８５４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の煙感知器においては、発光素子及び受光素子が、当該煙感知器内の検煙空間の一部を区画するための検煙部本体に対して、直接的に取り付けられていたので、検煙部本体における各素子を取り付けるための比較的狭い部分（例えば、各素子を取り付けるための凹部等）に対して、各素子を正確に取り付ける必要があり、手間となる可能性があった。そこで、発光素子及び受光素子を容易に取り付けることが可能となる技術が要望されていた。
【０００５】
本発明は上記問題に鑑みてなされたもので、発光素子及び受光素子を容易に取り付けることが可能となる、素子載置手段、電極手段の製造方法、及び煙感知器の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、請求項１に記載の電極手段の製造方法は、発光素子からの光が煙により散乱された散乱光を受光素子で受光して前記煙を検出する煙感知器の発光素子及び受光素子を載置する素子載置手段における電極手段の製造方法であって、前記発光素子を電気的に接続しつつ載置するための導電性の発光素子側電極手段と、前記発光素子側電極手段と一対をなす前記受光素子を電気的に接続しつつ載置するための導電性の受光素子側電極手段とからなる電極手段を、共通のフレーム体上に一体的に形成するステップと、前記共通のフレーム体において、前記発光素子側電極手段及び前記受光素子側電極手段を一対に共通の絶縁性部材で保持するステップと、前記一対に共通の絶縁性部材で前記発光素子側電極手段及び前記受光素子側電極手段を相互に絶縁された状態で保持した一対の前記素子載置手段として前記共通のフレーム体から分離するステップと、を含む。
【０００７】
また、請求項２に記載の電極手段の製造方法は、請求項１に記載の電極手段の製造方法において、前記発光素子側電極手段及び前記受光素子側電極手段は、前記発光素子の発光軸と前記受光素子の受光軸の交差角度で示される散乱角を構成する第１要素角度に対応して配置されている。
【０００８】
また、請求項３に記載の電極手段の製造方法は、請求項１に記載の電極手段の製造方法において、前記受光素子の電磁シールドとして機能するシールド手段を前記共通のフレーム体上に前記発光素子側電極手段及び前記受光素子側電極手段と一体的に形成するステップ、を含む。
【０００９】
また、請求項４に記載の電極手段の製造方法は、請求項１に記載の電極手段の製造方法において、前記発光素子側電極手段又は前記受光素子側電極手段を、前記発光素子の発光軸と前記受光素子の受光軸の交差角度で示される散乱角に応じて屈曲させるステップ、を更に含む。
【発明の効果】
【００１０】
請求項１に記載の電極手段の製造方法によれば、本願の課題を解決することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
