公開番号2025145561
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045793
出願日2024-03-22
発明の名称火災検出システム
出願人国立大学法人筑波大学,ホーチキ株式会社
代理人個人
主分類G08B 17/00 20060101AFI20250926BHJP(信号)
要約【課題】火災の検出精度を向上させることができる火災検出システムを提供すること。

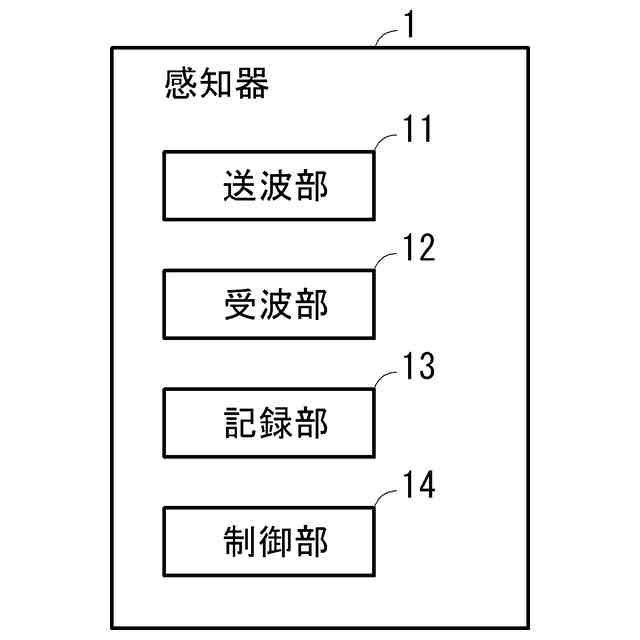

【解決手段】対象領域で発生する火災を検出する防災システムであって、対象領域に対して音波を送波する送波部11と、音波を受波する受波部12と、送波部11が送波した音波を受波部12が受波するまでの時間に基づいて、対象領域の温度を特定する温度特定手段と、温度特定手段が特定した対象領域の温度に基づいて、対象領域で発生する火災を検出する火災検出手段と、を備え、温度特定手段は、相互相関情報を特定し、相互相関情報における相関度が大きくなる、複数のずれ時間を特定し、特定した複数のずれ時間に基づいて、複数のずれ時間に対応する複数の温度候補を特定し、特定した複数の温度候補に基づいて、対象領域の温度を特定する。
【選択図】図3
特許請求の範囲【請求項１】

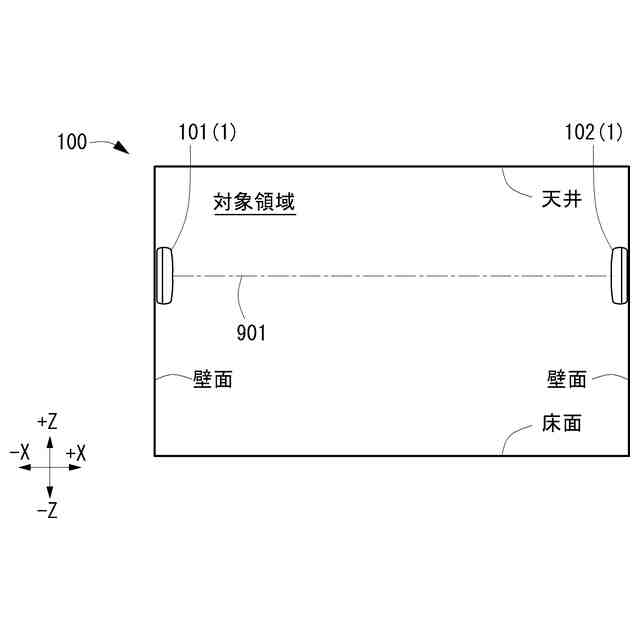

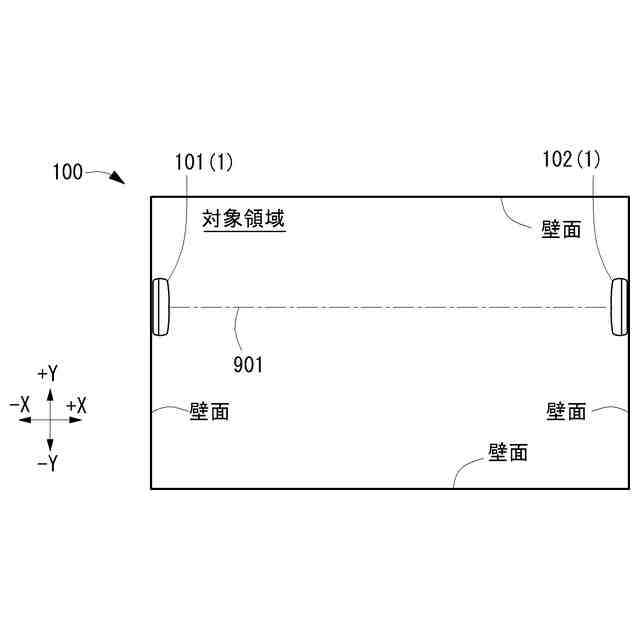

対象領域で発生する火災を検出する火災検出システムであって、
前記対象領域に対して音波を送波する送波手段と、
音波を受波する受波手段と、
前記送波手段が送波した音波を前記受波手段が受波するまでの時間に基づいて、前記対象領域の温度を特定する温度特定手段と、
前記温度特定手段が特定した前記対象領域の温度に基づいて、前記対象領域で発生する火災を検出する火災検出手段と、を備え、

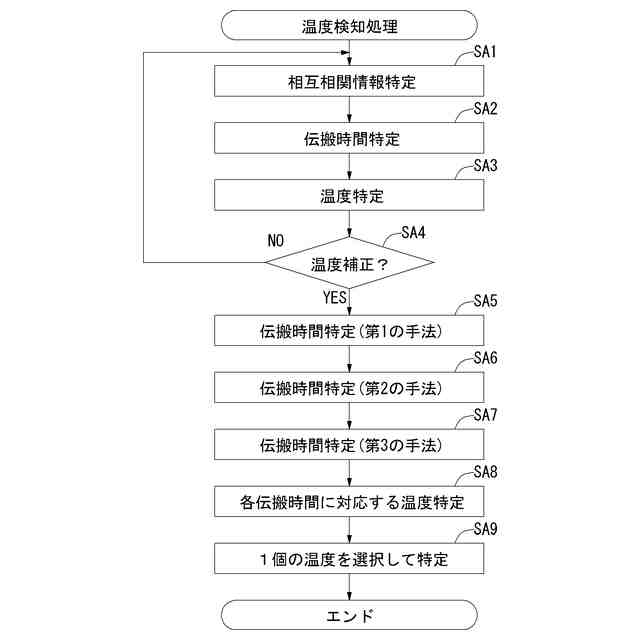

前記温度特定手段は、

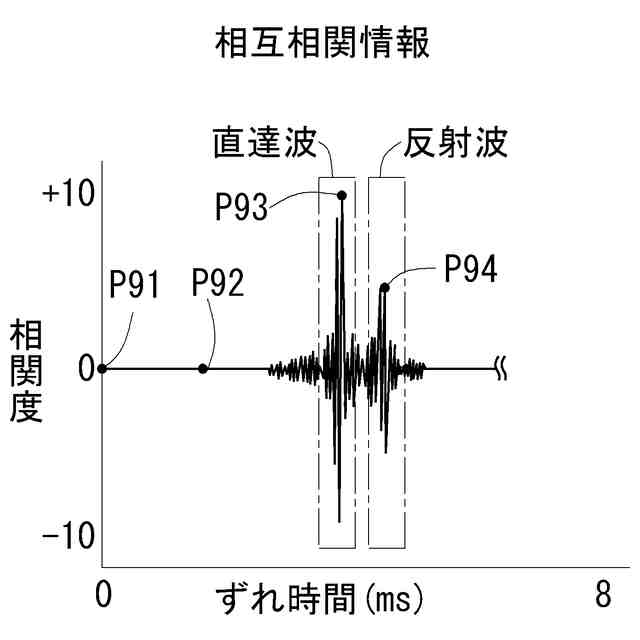

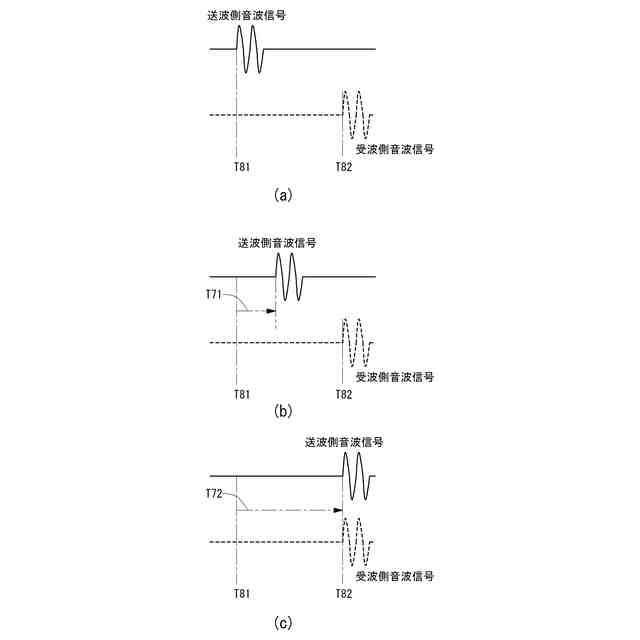

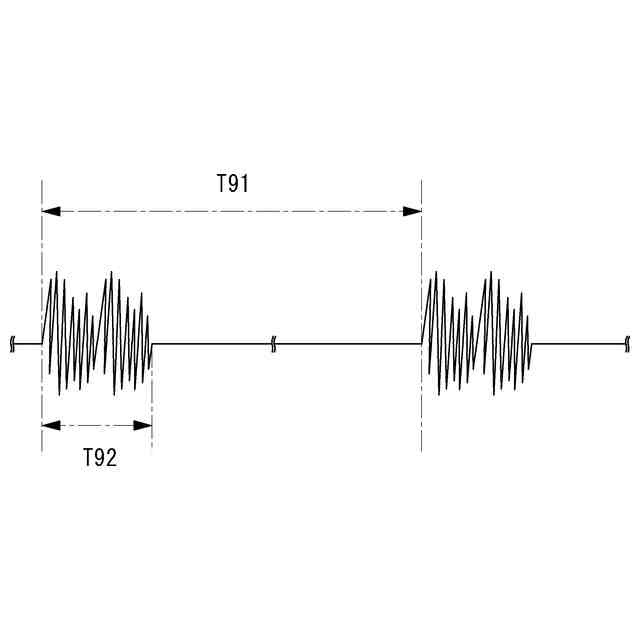

前記送波手段が送波した音波に対応する送波信号又は前記受波手段が受波した音波に対応する受波信号のいずれか一方を時間的に移動させてずらした場合における、ずれ時間に対する前記送波信号及び前記受波信号の相互間の相関度が求められる相互相関情報を特定し、

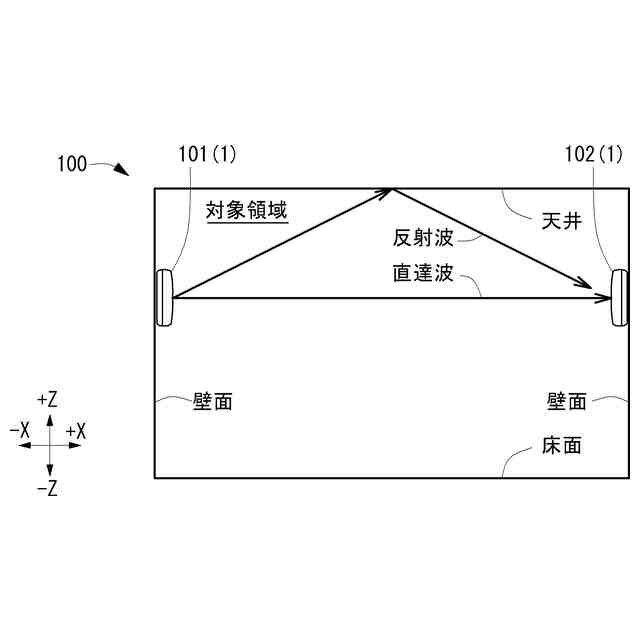

前記相互相関情報における前記相関度が大きくなる、複数の前記ずれ時間を特定し、
特定した複数の前記ずれ時間に基づいて、複数の前記ずれ時間に対応する複数の温度候補を特定し、
特定した前記複数の温度候補に基づいて、前記対象領域の温度を特定する、
火災検出システム。
続きを表示（約 840 文字）【請求項２】
前記温度特定手段は、前記対象領域の温度を繰り返し特定するように構成されており、
前記温度特定手段は、
前記複数の温度候補の中から、前回特定した前記対象領域の温度に最も近い温度候補を選択し、選択した温度候補を前記対象領域の温度として特定する、
請求項１に記載の火災検出システム。
【請求項３】
前記温度特定手段は、
前記相互相関情報において最大の前記相関度に対応する前記ずれ時間が所属する第１時間帯よりも前の第２時間帯に所属する前記ずれ時間、又は前記第１時間帯よりも後の第３時間帯に所属する前記ずれ時間を特定する、
請求項１に記載の火災検出システム。
【請求項４】
前記送波手段から送波される音波の周波数を制御する周波数制御手段、を備え、
前記周波数制御手段は、
前記対象領域で火災が発生した可能性を検出していない場合、前記送波手段から第１周波数帯の周波数の音波を送波させ、
前記対象領域で火災が発生した可能性を検出した場合、前記送波手段から第２周波数帯の周波数の音波を送波させ、
前記第２周波数帯は前記第１周波数帯よりも低い周波数帯である、
請求項１に記載の火災検出システム。
【請求項５】
前記火災検出手段は、前記温度特定手段が特定した前記対象領域の温度のばらつきに基づいて、前記対象領域で発生する火災を検出する、
請求項１に記載の火災検出システム。
【請求項６】

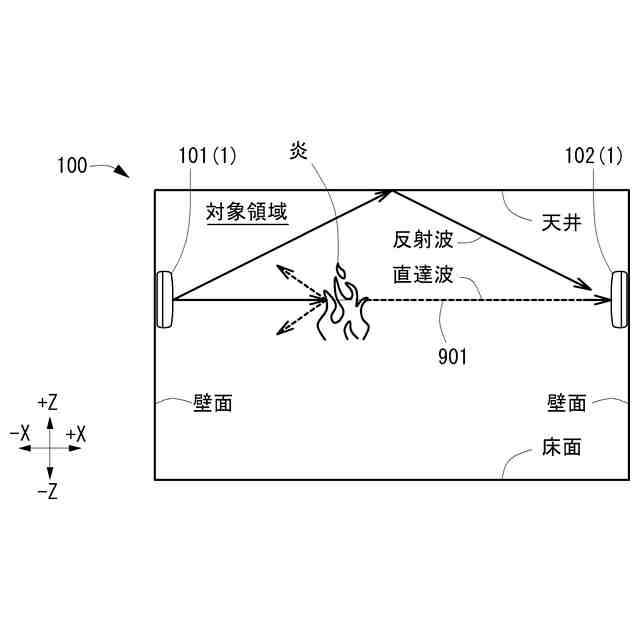

前記送波信号及び前記受波信号に基づいて、前記対象領域で発生する火災に起因する音波の散乱である火災起因散乱を検出する散乱検出手段、を備え、
前記火災検出手段は、前記温度特定手段が特定した前記対象領域の温度と、前記散乱検出手段の検出結果とに基づいて、前記対象領域で発生する火災を検出する、
請求項１に記載の火災検出システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、火災検出システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、音波を用いて火災を検出する技術が知られていた（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１１７５３６
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、音波を用いて火災を検出する際の火災の検出精度を向上させる技術が要望されていた。
【０００５】
本発明は上記問題に鑑みてなされたもので、火災の検出精度を向上させることができる火災検出システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、請求項１に記載の火災検出システムは、対象領域で発生する火災を検出する火災検出システムであって、前記対象領域に対して音波を送波する送波手段と、音波を受波する受波手段と、前記送波手段が送波した音波を前記受波手段が受波するまでの時間に基づいて、前記対象領域の温度を特定する温度特定手段と、前記温度特定手段が特定した前記対象領域の温度に基づいて、前記対象領域で発生する火災を検出する火災検出手段と、を備え、前記温度特定手段は、前記送波手段が送波した音波に対応する送波信号又は前記受波手段が受波した音波に対応する受波信号のいずれか一方を時間的に移動させてずらした場合における、ずれ時間に対する前記送波信号及び前記受波信号の相互間の相関度が求められる相互相関情報を特定し、前記相互相関情報における前記相関度が大きくなる、複数の前記ずれ時間を特定し、特定した複数の前記ずれ時間に基づいて、複数の前記ずれ時間に対応する複数の温度候補を特定し、特定した前記複数の温度候補に基づいて、前記対象領域の温度を特定する。
【０００７】
また、請求項２に記載の火災検出システムは、請求項１に記載の火災検出システムにおいて、前記温度特定手段は、前記対象領域の温度を繰り返し特定するように構成されており、前記温度特定手段は、前記複数の温度候補の中から、前回特定した前記対象領域の温度に最も近い温度候補を選択し、選択した温度候補を前記対象領域の温度として特定する。
【０００８】
また、請求項３に記載の火災検出システムは、請求項１に記載の火災検出システムにおいて、前記温度特定手段は、前記相互相関情報において最大の前記相関度に対応する前記ずれ時間が所属する第１時間帯よりも前の第２時間帯に所属する前記ずれ時間、又は前記第１時間帯よりも後の第３時間帯に所属する前記ずれ時間を特定する。
【０００９】
また、請求項４に記載の火災検出システムは、請求項１に記載の火災検出システムにおいて、前記送波手段から送波される音波の周波数を制御する周波数制御手段、を備え、前記周波数制御手段は、前記対象領域で火災が発生した可能性を検出していない場合、前記送波手段から第１周波数帯の周波数の音波を送波させ、前記対象領域で火災が発生した可能性を検出した場合、前記送波手段から第２周波数帯の周波数の音波を送波させ、前記第２周波数帯は前記第１周波数帯よりも低い周波数帯である。
【００１０】
また、請求項５に記載の火災検出システムは、請求項１に記載の火災検出システムにおいて、前記火災検出手段は、前記温度特定手段が特定した前記対象領域の温度のばらつきに基づいて、前記対象領域で発生する火災を検出する。
（【００１１】以降は省略されています）
