公開番号
2025128635
公報種別
公開特許公報(A)
公開日
2025-09-03
出願番号
2024025422
出願日
2024-02-22
発明の名称
超音波検査装置
出願人
国立大学法人 筑波大学
代理人
個人
,
個人
,
個人
,
個人
,
個人
主分類
A61B
8/00 20060101AFI20250827BHJP(医学または獣医学;衛生学)
要約
【課題】一般的なサイズよりも大きな心臓の像を容易に得ることができる超音波検査装置を提供する。
【解決手段】超音波検査装置1は、上方を向く第1支持面21bを有し、自身を上下方向に貫通する開口部13aが形成された支持部材13と、第1支持面21bよりも下方に配置され、開口部13aを通して上方に向かって超音波を発する投波部27aと、第1支持面21bよりも下方に配置され、超音波を検出する検出部27bと、を備える。
【選択図】図2
特許請求の範囲
【請求項1】
上方を向く第1支持面を有し、自身を上下方向に貫通する開口部が形成された支持部材と、
前記第1支持面よりも下方に配置され、前記開口部を通して上方に向かって超音波を発する投波部と、
前記第1支持面よりも下方に配置され、前記超音波を検出する検出部と、
を備える、超音波検査装置。
続きを表示(約 600 文字)
【請求項2】
前記開口部は貫通孔である、請求項1に記載の超音波検査装置。
【請求項3】
上方を向く第2支持面を有する第1支持部材と、
前記第1支持部材から上方に向かって延び、上下方向の長さを調節可能な複数のアクチュエータと、
前記複数のアクチュエータの上端部にそれぞれ接続され、前記投波部及び前記検出部を支持する第2支持部材と、
を備える、請求項1に記載の超音波検査装置。
【請求項4】
上方を向く第2支持面を有する第1支持部材と、
前記第1支持部材から上方に向かって延び、上下方向の長さを調節可能な複数のアクチュエータと、
前記複数のアクチュエータの上端部にそれぞれ接続され、前記投波部及び前記検出部を支持する第2支持部材と、
を備える、請求項2に記載の超音波検査装置。
【請求項5】
前記複数のアクチュエータとして、前記第2支持面に交差する軸線回りに4つの前記アクチュエータを備える、請求項3に記載の超音波検査装置。
【請求項6】
前記複数のアクチュエータとして、前記第2支持面に交差する軸線回りに4つの前記アクチュエータを備える、請求項4に記載の超音波検査装置。
【請求項7】
前記超音波検査装置は心臓用である、請求項1から6のいずれか一項に記載の超音波検査装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、超音波検査装置に関する。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
従来、被検査者の心臓の状態を超音波を用いて検査する心臓超音波検査(心エコー)が行われている(例えば、特許文献1から4参照)。心臓超音波検査では、仰臥位(仰向け)の被検査者を診察台上で支持する。そして、超音波プローブにより心臓の断面の像を観察することで、心臓の検査をする。
一方で、非特許文献1では、診察台上で腹臥位(うつぶせ)になっている被検査者に対して心臓超音波検査を行っている。
【先行技術文献】
【特許文献】
【0003】
特許第4503366号公報
特許第4733789号公報
特許第5428795号公報
特許第5463554号公報
【非特許文献】
【0004】
Diego Ugalde, Juan Nicolas Medel, Carlos Romero and Rodrigo Cornejo, “Transthoracic cardiac ultrasound in prone position: a technique variation description”, Intensive Care Medicine (2018) 44:p.986-987
【発明の概要】
【発明が解決しようとする課題】
【0005】
一般的に、被検査者の心臓は、被検査者の胸骨から背中側に奥まった位置にある。このため、被検査者が仰臥位になると、被検査者に作用する重力により、被検査者の身体内で心臓が被検査者の背中側(下方)に移動する。特許文献1から4の心臓超音波検査では、仰臥位の被検査者の胸部に、被検査者の上方から超音波プローブを押し当てる。このように、背中側に移動して超音波プローブから離れている心臓に対して、超音波プローブで得られる心臓の像は、心臓超音波検査で得られる心臓の像の一般的なサイズである。
一方で、非特許文献1の心臓超音波検査では、診察台と腹臥位の被検査者との間に超音波プローブを挿入するため、検査に多大な労力を要する。
【0006】
本発明は、このような問題点に鑑みてなされたものであって、一般的なサイズよりも大きな心臓の像を容易に得ることができる超音波検査装置を提供することを目的とする。
【課題を解決するための手段】
【0007】
(1)第1の態様にかかる超音波検査装置は、上方を向く第1支持面を有し、自身を上下方向に貫通する開口部が形成された支持部材と、前記第1支持面よりも下方に配置され、前記開口部を通して上方に向かって超音波を発する投波部と、前記第1支持面よりも下方に配置され、前記超音波を検出する検出部と、を備える。
【0008】
(2)前記超音波検査装置では、前記開口部は貫通孔であってもよい。
(3)前記超音波検査装置では、上方を向く第2支持面を有する第1支持部材と、前記第1支持部材から上方に向かって延び、上下方向の長さを調節可能な複数のアクチュエータと、前記複数のアクチュエータの上端部にそれぞれ接続され、前記投波部及び前記検出部を支持する第2支持部材と、を備えてもよい。
(4)前記超音波検査装置では、前記複数のアクチュエータとして、前記第2支持面に交差する軸線回りに4つの前記アクチュエータを備えてもよい。
(5)前記超音波検査装置は、心臓用であってもよい。
【発明の効果】
【0009】
本発明の超音波検査装置では、心臓の比較的大きな像を容易に得ることができる。
【図面の簡単な説明】
【0010】
本発明の一実施形態の超音波検査装置の斜視図である。
図1中の切断線A1-A1の断面図である。

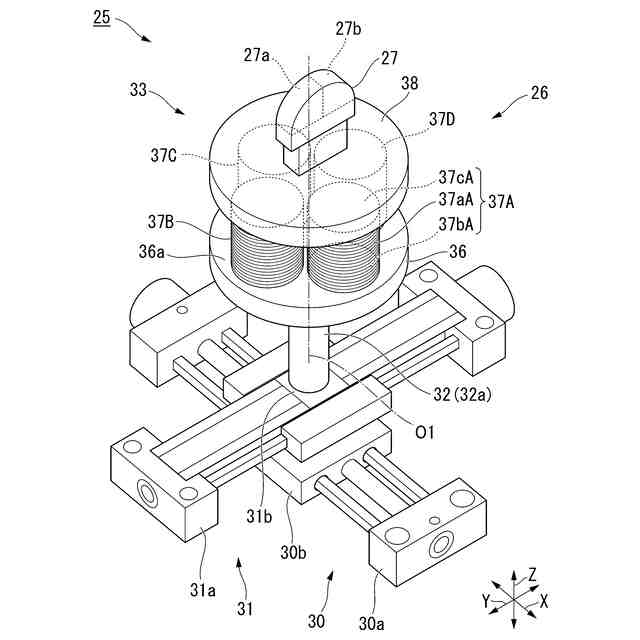

同超音波検査装置における検査支援ロボットの斜視図である。

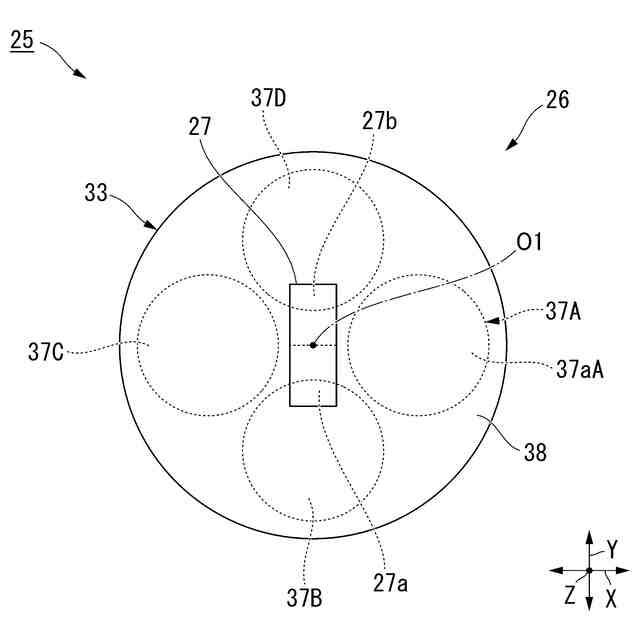

同検査支援ロボットの要部の平面図である。
【発明を実施するための形態】
(【0011】以降は省略されています)
