公開番号2025153680
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056285
出願日2024-03-29
発明の名称レオロジー測定装置
出願人国立大学法人筑波大学
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G01N 19/00 20060101AFI20251002BHJP(測定;試験)
要約【課題】多様な試料に対して、高いストレスを印加した状態でのレオロジーの測定を容易とする。
【解決手段】レオロジー測定装置(10)は、試料(SA)のレオロジー特性を測定するレオロジー測定装置であって、第1の方向に対向して配置され、試料を挟持する第1、第2の挟持部(11、12)と、第1、第2の挟持部の少なくとも一方を第1の方向と異なる第2の方向に移動させる移動素子(13a、13b)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
試料のレオロジー特性を測定するレオロジー測定装置であって、
第１の方向に対向して配置され、前記試料を挟持する第１、第２の挟持部と、
前記第１、第２の挟持部の少なくとも一方を前記第１の方向と異なる第２の方向に移動させる移動素子と、
を備えるレオロジー測定装置。
続きを表示（約 990 文字）【請求項２】
前記第２の挟持部は、前記第１の挟持部に対して可動であり、
前記移動素子は、前記第１の挟持部に対して、前記第２の挟持部を移動させる、
請求項１に記載のレオロジー測定装置。
【請求項３】
前記第２の挟持部は、端部を有し、
前記レオロジー測定装置は、前記端部に対向し、前記第１の挟持部に対して固定される固定部材を備え、
前記移動素子は、前記固定部材に対して、前記端部を前記第２の方向に移動させる、
請求項２に記載のレオロジー測定装置。
【請求項４】
前記第２の挟持部は、前記端部に対して、前記第２の方向に位置する第２の端部を有し、
前記第２の端部に対向し、前記第１の挟持部に対して固定される第２の固定部材と、
前記第２の固定部材に対して、前記第２の端部を前記第２の方向に移動させる第２の移動素子と、を備える、
請求項３に記載のレオロジー測定装置。
【請求項５】
前記第１の挟持部は、相対的に移動可能な第１、第２の挟持要素を有し、
前記第２の挟持部は、相対的に移動可能な第３、第４の挟持要素を有し、
前記第１、第３の挟持要素は、前記試料の一部を挟持して互いに固定され、
前記第２、第４の挟持要素は、前記試料の他の一部を挟持して互いに固定され、
前記ピエゾ素子は、前記第１、第３の挟持要素に対して、前記第２、第４の挟持要素を移動させる、
請求項１に記載のレオロジー測定装置。
【請求項６】
前記第１、第２の前記挟持部の少なくとも一方は、開口部を有する、
請求項１から５の何れか１項に記載のレオロジー測定装置。
【請求項７】
前記試料は、１００μｍ以下の厚さを有する、
請求項１から５の何れか１項に記載のレオロジー測定装置。
【請求項８】
前記試料は、１０μｍ以下の厚さを有する、
請求項７に記載のレオロジー測定装置。
【請求項９】
前記試料は、膜に挟まれた液体である、
請求項７に記載のレオロジー測定装置。
【請求項１０】
前記試料は、膜形状を有する、
請求項７に記載のレオロジー測定装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レオロジー測定装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
対象物の粘度、粘弾性等のレオロジーを測定するレオロジー測定装置、例えば、粘度計が知られている（例えば、特許文献１参照）。粘度計として、種々の方式（例えば、二重円筒式、平行平板式、キャピラリー式）がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０７１１９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のような従来技術は、多様な測定対象（試料）に対して印加できるストレス（例えば、せん断速度）に一定の限界がある。例えば、二重円筒式や平行平板式の粘度計では、モータを回転させて、せん断力を生じさせているが、モータの回転速度の限界から１０
４
［１／ｓ］以上のせん断速度を実現することは困難であった。また、キャピラリー式の粘度計では、キャピラリー（流路）に試料（液体）を流して、せん断速度を高め、１０
６
［１／ｓ］のせん断速度を実現している。しかし、キャピラリーは、細く、詰まり易いため、高粘度の試料の測定は、困難であった。
【０００５】
本発明の一態様は、多様な試料に対して、高いストレスを印加した状態でのレオロジーの測定を容易とするレオロジー測定装置を実現することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係るレオロジー測定装置は、試料のレオロジー特性を測定するレオロジー測定装置であって、第１の方向に対向して配置され、前記試料を挟持する第１、第２の挟持部と、前記第１、第２の挟持部の少なくとも一方を前記第１の方向と異なる第２の方向に移動させる移動素子と、を備える。
【発明の効果】
【０００７】
本発明の一態様によれば、多様な試料に対して、高いストレスを印加した状態でのレオロジーの測定を容易とすることができる。
【図面の簡単な説明】
【０００８】

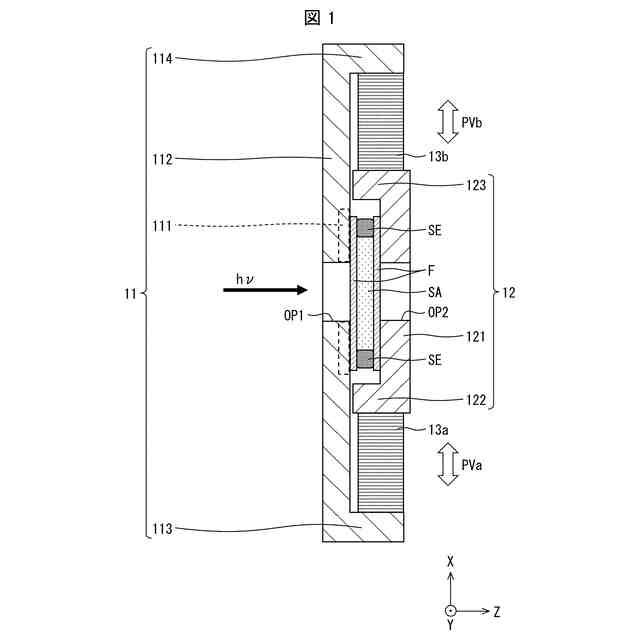

本発明の実施形態１に係るレオロジー測定装置を表す模式的断面図である。

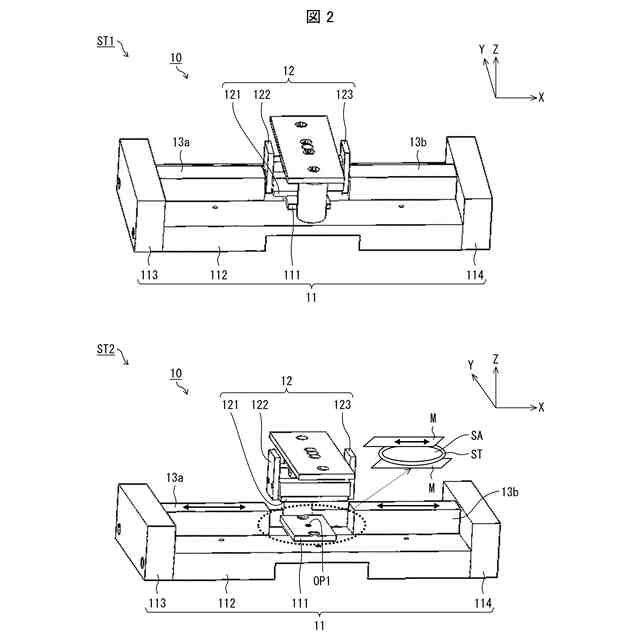

本発明の実施形態１に係るレオロジー測定装置を表す斜視図である。

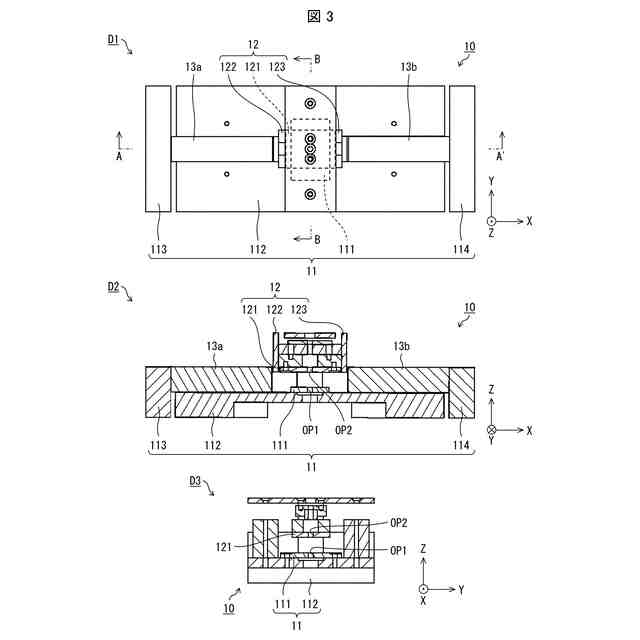

本発明の実施形態１に係るレオロジー測定装置を表す図である。
本発明の実施形態２に係るレオロジー測定装置を表す断面図である。
【発明を実施するための形態】
【０００９】
〔実施形態１〕
以下、本発明の一実施形態について、詳細に説明する。図１は、本発明の実施形態１に係るレオロジー測定装置１０の一例を表す模式的断面図である。なお、判り易さのために、ＸＹＺの方向を表す座標軸が示される。
【００１０】
レオロジー測定装置１０は、試料ＳＡのレオロジー特性を測定するための装置である。レオロジーは、試料ＳＡの粘性、粘弾性等に関わる特性である。後述のように、レオロジー測定装置１０を用いて、膜形状の試料ＳＡに面方向（図１においては、ＸＹ面と平行な方向）のせん断力を印加して、試料ＳＡを観察することができる。
（【００１１】以降は省略されています）
