公開番号2025141467
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041412
出願日2024-03-15
発明の名称残留応力推定方法
出願人株式会社神戸製鋼所
代理人個人,個人,個人
主分類G01B 21/20 20060101AFI20250919BHJP(測定;試験)
要約【課題】対象物の残留応力の推定時間を短縮する。

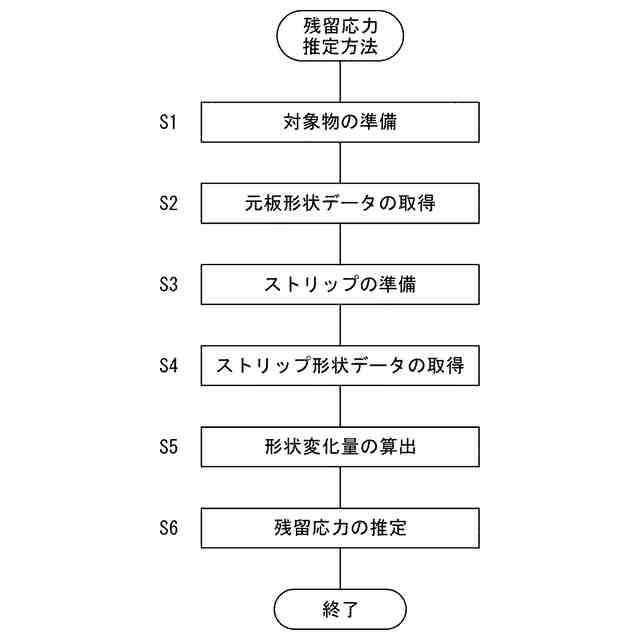

【解決手段】残留応力推定方法が、三次元形状測定器で対象物の一表面の三次元形状を示す元板形状データを取得し、対象物を切断して複数のストリップを採取し、三次元形状測定器で複数のストリップの三次元形状をそれぞれ示す複数のストリップ形状データを取得し、ストリップ長手方向に並ぶ複数の測定点をストリップ上に設定し、元板形状データ及びストリップ形状データに基づいて各測定点における対象物の板厚方向における形状変化量を算出し、形状変化量から切断によって解放されたストリップ長手方向の残留応力を推定することを備える。
【選択図】図1
特許請求の範囲【請求項１】
金属製の板材を対象物として準備し、

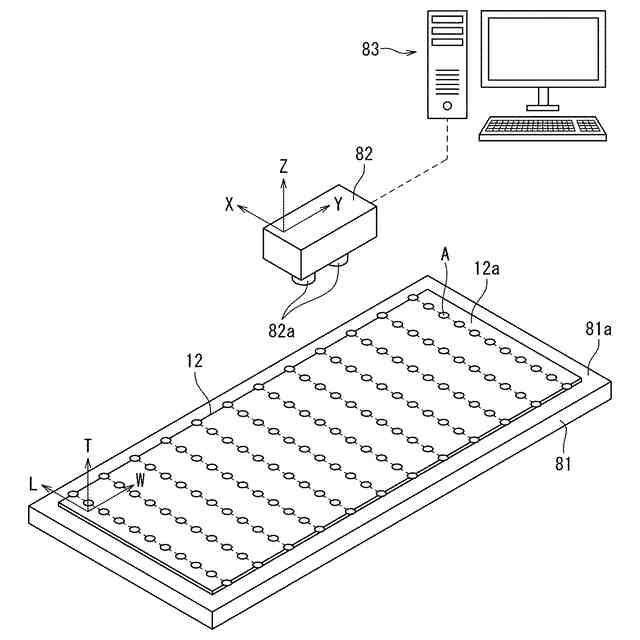

三次元形状測定器で前記対象物の一表面の三次元形状を示す元板形状データを取得し、

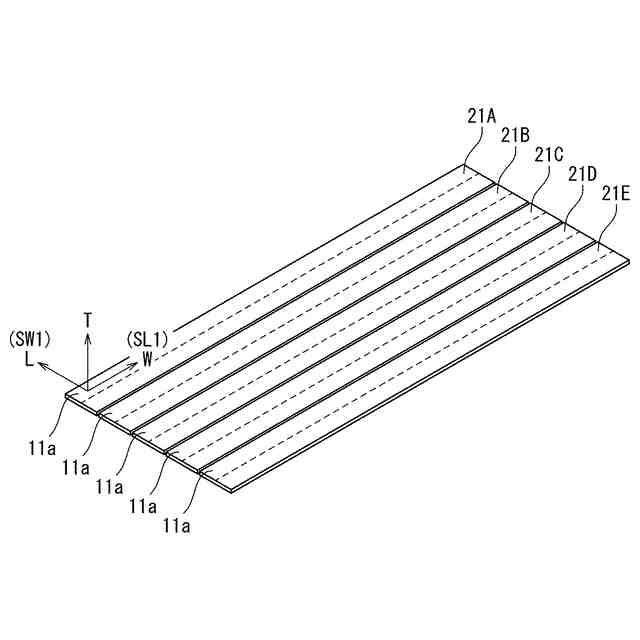

前記対象物を切断して、前記対象物の前記一表面内の一方向に長尺であり且つ前記一表面内で前記一方向に直交する他方向に幅を有した複数のストリップを採取し、

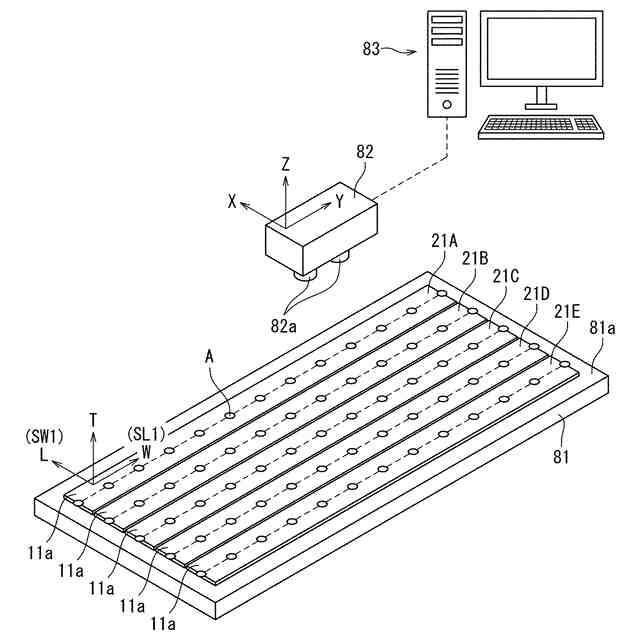

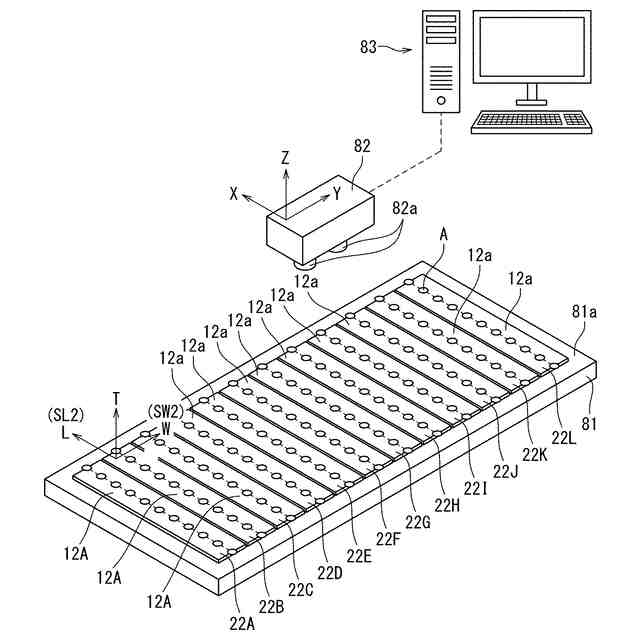

前記三次元形状測定器で前記複数のストリップの前記一表面の三次元形状をそれぞれ示す複数のストリップ形状データを取得し、

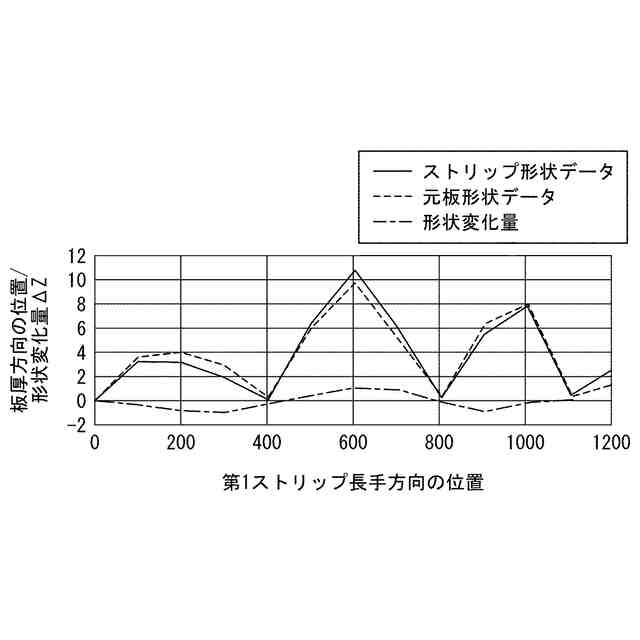

前記ストリップの長手方向に並ぶ複数の測定点を前記ストリップの前記一表面に設定し、前記元板形状データ及び前記ストリップ形状データに基づいて前記複数の測定点の各々における前記対象物の前記板厚方向における切断前後の形状変化量を算出し、
前記形状変化量から、切断によって解放された前記ストリップの前記長手方向の残留応力を推定する、
ことを備える、残留応力推定方法。
続きを表示（約 350 文字）【請求項２】
前記残留応力を推定することは、
前記形状変化量を前記長手方向に関して二階微分し、
前記形状変化量の変化率に基づいて前記長手方向の前記残留応力を推定する、
ことを含む、請求項１に記載の残留応力推定方法。
【請求項３】
前記対象物を準備することは、同一の前記板材から第１対象物と第２対象物とを準備することを含み、

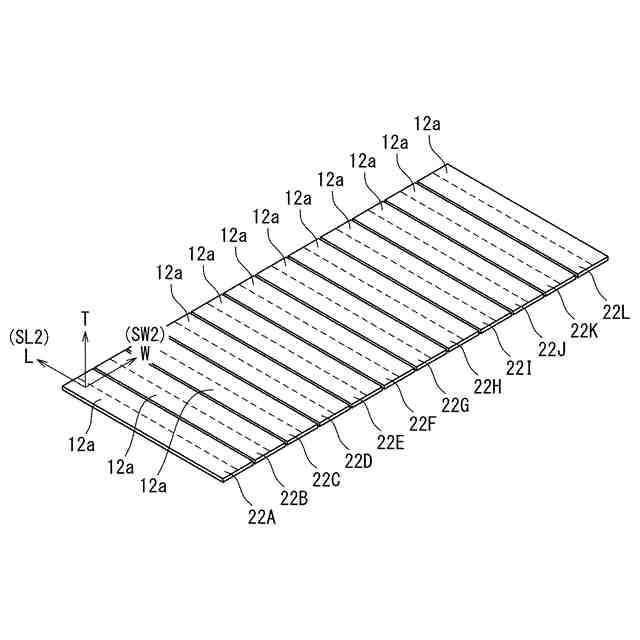

前記複数のストリップを採取することは、前記第１対象物を切断して複数の第１ストリップを採取することと、前記第２対象物を切断して複数の第２ストリップを採取することとを含み、
前記複数の第１ストリップの長手方向は、前記複数の第２ストリップの長手方向と直交する、
請求項１又は２に記載の残留応力推定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、残留応力推定方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば鋼板等の対象物の残留応力を測定する技術は、大きくは、対象物の破壊を伴わない非破壊法と、対象物を破壊したときに解放される応力あるいはひずみを利用する破壊法とに分けることができる。非特許文献１に開示されるように、非破壊法の一種として、Ｘ線法が知られている。非特許文献２に開示されるように、破壊法の一種として、切断法が知られている。
【先行技術文献】
【非特許文献】
【０００３】
鈴木ら、「Ｘ線残留応力測定の技術動向と多様化する測定ニーズへの取組み」、日本塑性加工学会会報誌、一般社団法人日本塑性加工学会、２０１８年１１月、第１巻、第１１号、第３１－３４頁
角谷ら、「ひずみゲージ切断解放法による残留応力測定に関する解析的検討」、材料力学部門講演会講演論文集、一般社団法人日本機械学会、２００４年７月２０日、第２００４巻、第２０７－２０８頁
【発明の概要】
【発明が解決しようとする課題】
【０００４】
Ｘ線法においては、対象物の表裏両面にＸ線を照射する必要がある。対象物の表面にＸ線を照射した後、裏面にＸ線を照射すべく対象物を裏返すと、対象物の形状が自重によって変化する。これに伴って残留応力の値が変化するおそれがあるため、表面と裏面とを同じ条件下で測定することが難しい。対象物が薄板である場合、この問題が顕著となる。
【０００５】
更に、Ｘ線法では、１回の測定で局所的な測定結果しか得られない。このため、対象物全体の測定に時間を要する。対象物の表面積が大きい場合、この問題が顕著となる。
【０００６】
従来一般的な切断法においては、対象物の表面に多数のひずみゲージを貼り付け、ひずみゲージを貼り付けた状態で対象物を細かく切断する必要がある。１回の測定で対象物全体の測定結果を得られる一方、この１回の測定に多大な時間と手間を要する。対象物の表面積が大きい場合、この問題が顕著となる。
【０００７】
本発明は、対象物の残留応力の推定時間を短縮することを課題とする。
【課題を解決するための手段】
【０００８】
本発明の一態様は、金属製の板材を対象物として準備し、三次元形状測定器で前記対象物の当該一表面の三次元形状を示す元板形状データを取得し、前記対象物を切断して、前記対象物の前記一表面内の一方向に長尺であり且つ前記一表面内で前記一方向に直交する他方向に幅を有した複数のストリップを採取し、前記三次元形状測定器で前記複数のストリップの前記一表面の三次元形状をそれぞれ示す複数のストリップ形状データを取得し、前記ストリップの長手方向に並ぶ複数の測定点を前記ストリップの前記一表面に設定し、前記元板形状データ及び前記ストリップ形状データに基づいて前記複数の測定点の各々における前記対象物の前記板厚方向における切断前後の形状変化量を算出し、前記形状変化量から、切断によって解放された前記ストリップの前記長手方向の残留応力を推定する、ことを備える、残留応力推定方法を提供する。
【０００９】
上記方法によれば、対象物を切断することにより、複数のストリップが採取される。各ストリップは、対象物の一方向に長尺である。切断によって残留応力が解放されるとき、ストリップの形状は、主としてストリップの長手方向の残留応力に基づいて、板厚方向に変化する。そこで、切断前に、対象物の一表面の三次元形状を示す元板形状データが取得され、且つ切断後に、各ストリップに対し、当該一表面の三次元形状を示すストリップ形状データが取得される。この２つの形状データを参照することで、切断前後で同じ測定点における板厚方向の形状変化量を算出できる。この形状変化量に基づいて、ストリップの長手方向の残留応力が逆算される。
【００１０】
このように、本方法によれば、切断前と切断後とにおいて対象物の一表面のみの三次元形状を三次元形状測定器で測定しさえすれば、対象物の全面にわたって残留応力を推定できる。このため、Ｘ線法や従来一般的な切断法と対比して、残留応力の推定時間を短縮できる。
（【００１１】以降は省略されています）
