公開番号2025173127
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078535
出願日2024-05-14
発明の名称光ファイバ型センサ
出願人矢崎総業株式会社
代理人個人,個人
主分類G01R 33/20 20060101AFI20251119BHJP(測定;試験)
要約【課題】励起光が入射されると蛍光を発する格子欠陥を有する素子に光ファイバを介して励起光を照射する構造でも、低コストで小型化が容易であり、かつ光結合効率を高められる光ファイバ型センサを提供する。
【解決手段】励起光GLを照射する光源3と、励起光GLの光路上に設けられ励起光GLが一端15に入射する第1光ファイバ9と、第1光ファイバ9の他端9cに接触し、第1光ファイバ9を介して励起光GLが入射されると蛍光RLを発するNVセンタを有するダイヤモンド基板2と、蛍光RLの強度を計測する光検出器4とを備える光ファイバ型センサ1であって、第1光ファイバ9と共にダイヤモンド基板2を挟むようにダイヤモンド基板2と接触して設けられ、蛍光RLが入射し、入射した蛍光RLを光検出器4に向けて出射する第2光ファイバ11を備え、第1光ファイバ9のコア径及び開口数が、第2光ファイバ11のコア径及び開口数よりも小さい。
【選択図】図1
特許請求の範囲【請求項１】
励起光を照射する光源と、前記励起光の光路上に設けられ前記励起光が一端に入射する第１光ファイバと、前記第１光ファイバの他端に接触し、前記第１光ファイバを介して前記励起光が入射されると蛍光を発する格子欠陥を有する素子と、前記蛍光の強度を計測する計測部とを備える光ファイバ型センサであって、
前記第１光ファイバと共に前記素子を挟むように前記素子と接触して設けられ、前記蛍光が入射し、入射した前記蛍光を前記計測部に向けて出射する第２光ファイバを備え、
前記第１光ファイバは、前記素子と接する前記他端のコア径及び開口数が、前記第２光ファイバの前記素子と接する端部のコア径及び開口数よりも小さい
ことを特徴とする、光ファイバ型センサ。
続きを表示（約 840 文字）【請求項２】
前記第１光ファイバ及び前記第２光ファイバは、
前記第１光ファイバから出射する前記励起光の光路から外れる位置に前記第２光ファイバのコアが配置されるように、かつ前記蛍光の少なくとも一部が前記第２光ファイバのコアに入射するように、前記第１光ファイバの光軸に対して前記第２光ファイバの光軸を径方向にずらした位置に設けられる、請求項１に記載の光ファイバ型センサ。
【請求項３】
前記第１光ファイバ及び前記第２光ファイバと前記素子とが未接触の状態で、前記第１光ファイバの前記素子との接触面、前記第２光ファイバの前記素子との接触面、前記素子の前記第１光ファイバとの接触面、及び前記素子の前記第２光ファイバとの接触面の少なくとも一つが凸状であり、
前記第１光ファイバ及び前記第２光ファイバと前記素子とが互いに突き合わされて接触した状態では凸状の部分の少なくとも一部が突き合わせにより平坦な形状に変形したものである、請求項１または請求項２に記載の光ファイバ型センサ。
【請求項４】
前記第１光ファイバ及び前記第２光ファイバと前記素子とが未接触の状態では前記第１光ファイバの前記素子との接触面及び前記第２光ファイバの前記素子との接触面が凸状であり、前記素子の前記第１光ファイバ及び前記第２光ファイバとの接触面が平坦である、請求項３に記載の光ファイバ型センサ。
【請求項５】
前記第１光ファイバの前記素子との接触面及び前記第２光ファイバの前記素子との接触面が平坦であり、前記素子の前記第１光ファイバ及び前記第２光ファイバとの接触面が凸状である、請求項３に記載の光ファイバ型センサ。
【請求項６】
前記第１光ファイバの前記素子との接触面、前記第２光ファイバの前記素子との接触面、前記素子の前記第１光ファイバとの接触面、及び前記素子の前記第２光ファイバとの接触面が凸状である、請求項３に記載の光ファイバ型センサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光ファイバ型センサに関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
カラーセンタのような蛍光を発する格子欠陥を利用した光検出磁気共鳴（ＯＤＭＲ：Optically Detected Magnetic Resonance）に基づく磁場計測方法が知られている。特にダイヤモンドに形成されるカラーセンタの一種である窒素-空孔複合体（ＮＶセンタ）を用いた磁場計測方法が知られている（非特許文献１）。ＮＶセンタは炭素原子１個が窒素と置換し、その隣が空孔である構造であり、中性電荷状態ＮＶ
０
から電子を１個捕獲してＮＶ
－
となると電子が磁気量子数ｍ
ｓ
＝－１、０、＋１のスピン三重項状態を形成する。ＮＶセンタによる磁場検出の原理は以下の通りである。ＮＶ
－
は光励起前のスピン状態に依存して、二つの緩和過程を持つ。ｍ
ｓ
＝０状態で、緑色光で励起された電子は、赤色の蛍光を発してｍ
ｓ
＝０状態に緩和する。ここで共鳴周波数（２．８７ＧＨｚ）のマイクロ波を照射すると電子スピン共鳴（ＥＳＲ:Electron Spin Resonance）によって、ｍ
ｓ
=±１状態への遷移が起きるが、ｍ
ｓ
＝±１から光励起された電子の一部は、非放射遷移を経て基底状態に戻るため発光しない。このため、ＮＶセンタに照射するマイクロ波の周波数を掃引すると赤色光強度の低下点で電子スピン共鳴を検出できる。これをＯＤＭＲという。ここで、ｍ
ｓ
＝±１は外部磁場強度に比例してゼーマン分裂するため、赤色光強度の低下点の周波数から外部磁場強度を検出できる。
【先行技術文献】
【非特許文献】
【０００３】
Yang Gao, Chaoqun Xu, Kui Huang, Yuting Gao, Nankai Wu, Zhong Yi, “Research and Experiment on the System of Miniaturized Diamond NV Center Ensemble Magnetometer Based on Fiber Coupling”, 2021 IEEE 15th International Conference on Electronic Measurement & Instruments(ICEMI)
【発明の概要】
【発明が解決しようとする課題】
【０００４】
非特許文献１の構造は、光ファイバを介してダイヤモンド基板に励起光を入射させる構造であるが、この光ファイバに蛍光も入射させている。このように一つの光ファイバに励起光と蛍光とを伝播させる構造の場合、以下の問題があった。まず、励起光と蛍光とを分離する高価な波長選択性のビームスプリッタ、及び、光源及び光ファイバの端部からの出射光を平行光にするレンズ等の光学系が必要であるため、コストが高くなり、光学系を設置するスペースが必要で小型化も難しい問題があった。さらにダイヤモンド内で蛍光が発光する領域が広いと、光ファイバとの光結合効率が低くなる問題があった。
【０００５】
本発明は、上記事情に鑑み、励起光が入射されると蛍光を発する格子欠陥を有する素子に光ファイバを介して励起光を照射する構造でも、低コストで小型化が容易であり、かつ光結合効率を高められる光ファイバ型センサの提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明の光ファイバ型センサは、励起光を照射する光源と、前記励起光の光路上に設けられ前記励起光が一端に入射する第１光ファイバと、前記第１光ファイバの他端に接触し、前記第１光ファイバを介して前記励起光が入射されると蛍光を発する格子欠陥を有する素子と、前記蛍光の強度を計測する計測部とを備える光ファイバ型センサであって、前記第１光ファイバと共に前記素子を挟むように前記素子と接触して設けられ、前記蛍光が入射し、入射した前記蛍光を前記計測部に向けて出射する第２光ファイバを備え、前記第１光ファイバは、前記素子と接する前記他端のコア径及び開口数が、前記第２光ファイバの前記素子と接する端部のコア径及び開口数よりも小さい。
【発明の効果】
【０００７】
本発明によれば、励起光が入射されると蛍光を発する格子欠陥を有する素子に光ファイバを介して励起光を照射する構造でも、低コストで小型化が容易であり、かつ光結合効率を高められる光ファイバ型センサを提供できる。
【図面の簡単な説明】
【０００８】

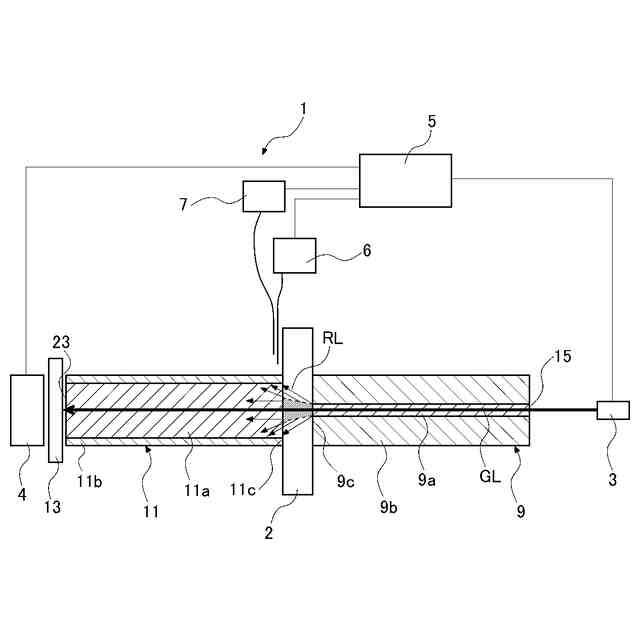

本発明の第１の実施形態に係る光ファイバ型センサの概略を示す図である。
ＮＶセンタを有するダイヤモンド基板の結晶構造を模式的に示す図である。
光ファイバ型センサを用いた磁場強度の計測原理を説明するための図である。

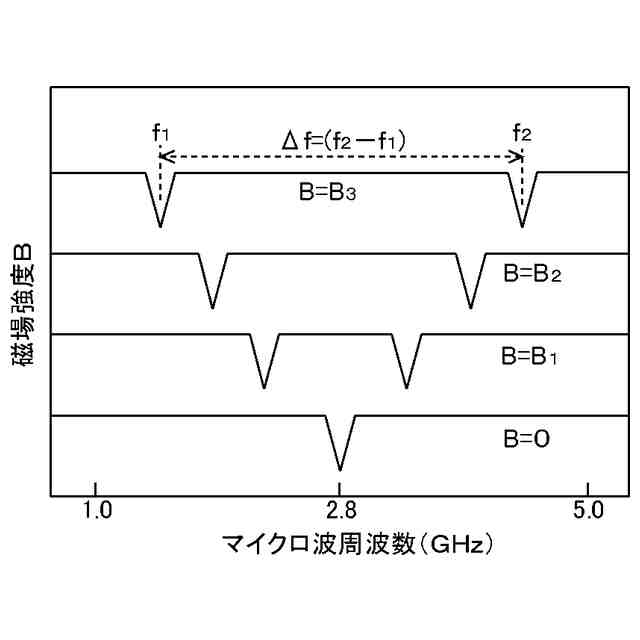

マイクロ波の周波数掃引時の蛍光の強度低下点とマイクロ波の周波数と磁場強度との関係を示すグラフである。
図１において、ダイヤモンド基板と第１光ファイバ及び第２光ファイバとが接触している部分の拡大図である。
従来技術の光ファイバ型センサの概略を示す図である。

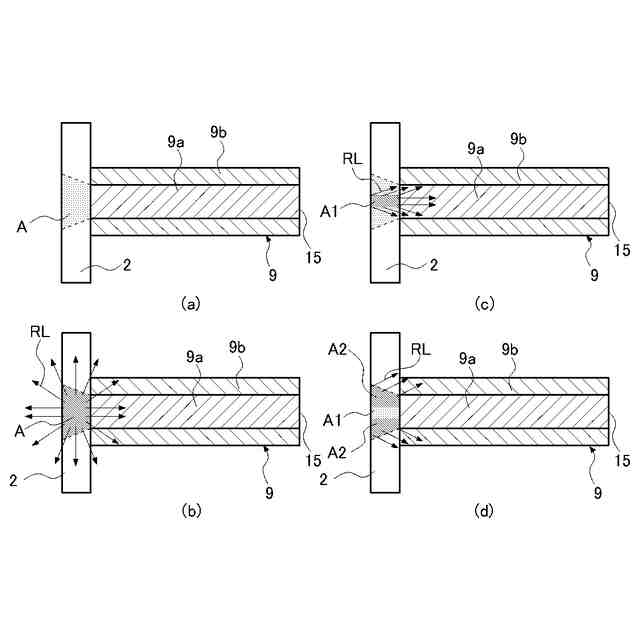

図６において、ダイヤモンド基板と第１光ファイバとが接触している部分を示す図である。
本発明の第２の実施形態に係る光ファイバ型センサの概略を示す図である。

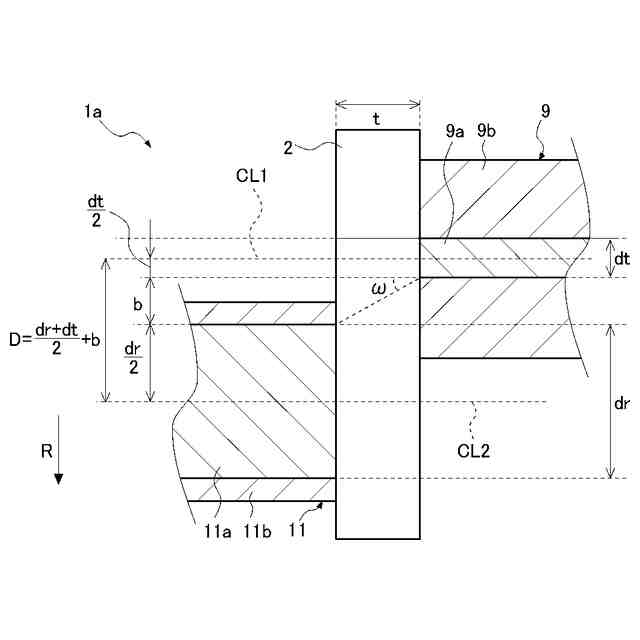

図８において、ダイヤモンド基板と第１光ファイバ及び第２光ファイバとが接触している部分の拡大図である。
本発明の第３の実施形態に係る光ファイバ型センサにおいて、ダイヤモンド基板と第１光ファイバ及び第２光ファイバとが接触している部分の拡大図である。
図１０において、ダイヤモンド基板と第１光ファイバ及び第２光ファイバとが未接触の状態を示す図である。
従来の光ファイバ型センサにおいて、ダイヤモンド基板と第１光ファイバとが接触している部分の一例を示す図である。
従来の光ファイバ型センサにおいて、ダイヤモンド基板と第１光ファイバとが接触している部分の他の例を示す図である。
本発明の第３の実施形態に係る光ファイバ型センサの変形例を示す図であって、図１１に対応した図である。
本発明の第３の実施形態に係る光ファイバ型センサの他の変形例を示す図であって、図１１に対応した図である。
【発明を実施するための形態】
【０００９】
以下、本発明を好適な実施形態に沿って説明する。なお、本発明は以下に示す実施形態に限られるものではなく、本発明の趣旨を逸脱しない範囲において適宜変更可能である。また、以下に示す実施形態においては、一部構成の図示や説明を省略している箇所があるが、省略された技術の詳細については、以下に説明する内容と矛盾点が発生しない範囲内において、適宜公知又は周知の技術が適用される。
【００１０】
まず図１を参照して本発明の第１の実施形態に係る光ファイバ型センサの概略を説明する。図１は、本発明の第１の実施形態に係る光ファイバ型センサ１の概略を示す図である。図１では光ファイバ型センサ１として、周囲の磁場強度を測定するセンサを例示している。図１に示す光ファイバ型センサ１は光源３、第１光ファイバ９、ダイヤモンド基板２（素子）、光検出器４（計測部）、及び第２光ファイバ１１を備える。光ファイバ型センサ１は、波長選択フィルタ１３、マイクロ波照射器６、磁場発生器７、及び制御部５も備える。
（【００１１】以降は省略されています）
