特許ウォッチ

公開番号2025140812
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040403
出願日2024-03-14
発明の名称蓄電素子ユニット、蓄電素子ユニット用の固定部材、及び蓄電素子ユニット付き建物
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類H01M 50/244 20210101AFI20250919BHJP(基本的電気素子)
要約【課題】蓄電素子ユニットを建物の壁部に強固に固定する。
【解決手段】蓄電素子ユニット10は、建物1の壁部2に固定される。蓄電素子ユニット10は、蓄電素子モジュール20と、蓄電素子モジュール20を収容する筐体40と、筐体40を壁部2に固定する固定部材60と、を備える。固定部材60は、壁部2に対面して見たとき、筐体40の外縁43よりも内側に位置する。固定部材60は、壁部2の柱4に沿う第1方向に沿って延び、柱4に固定される主部61を含む。
【選択図】図4
特許請求の範囲【請求項１】
建物の壁部に固定される蓄電素子ユニットであって、
蓄電素子モジュールと、
前記蓄電素子モジュールを収容する筐体と、
前記筐体を前記壁部に固定する固定部材と、を備え、
前記固定部材は、前記壁部に対面して見たとき、前記筐体の外縁よりも内側に位置し、
前記固定部材は、前記壁部の柱に沿う第１方向に沿って延び、前記柱に固定される主部を含む、蓄電素子ユニット。
続きを表示（約 1,000 文字）【請求項２】
前記固定部材は、前記第１方向と交差する第２方向に沿って延び、前記筐体を支持する支持部を含む、請求項１に記載の蓄電素子ユニット。
【請求項３】
前記蓄電素子モジュールを制御する制御モジュールを備え、
前記筐体は、前記制御モジュールを収容する第１筐体と、前記第１方向において前記第１筐体と並び、前記蓄電素子モジュールを収容する第２筐体と、を含み、
前記主部は、前記第１筐体及び前記第２筐体に跨がって位置する、請求項１に記載の蓄電素子ユニット。
【請求項４】
前記蓄電素子モジュールを制御する制御モジュールを備え、
前記筐体は、前記壁部に対面して見たとき、前記第１方向に延びる細長形状を有し、
前記筐体は、前記第１方向において前記蓄電素子モジュールと並ぶように前記制御モジュールを収容する、請求項１に記載の蓄電素子ユニット。
【請求項５】
前記主部は、前記壁部に対面して見たとき、前記第２方向において前記筐体の中央部に位置し、
前記支持部は、前記主部から前記第２方向における両側にそれぞれ延びている、請求項２に記載の蓄電素子ユニット。
【請求項６】
前記主部は、第１の柱に固定される第１主部と、前記第１の柱とは異なる第２の柱に固定される第２主部と、を含み、
前記支持部は、前記第１方向における一側で前記第１主部から前記第２主部まで延びる第１支持部と、前記第１方向における他側で前記第１主部から前記第２主部まで延びる第２支持部と、を含む、請求項２に記載の蓄電素子ユニット。
【請求項７】
前記建物の床部に位置し、前記筐体を下方から支持する支持台を備える、請求項１に記載の蓄電素子ユニット。
【請求項８】
蓄電素子モジュールと、前記蓄電素子モジュールを収容する筐体と、を備える蓄電素子ユニットを、建物の壁部に固定するための蓄電素子ユニット用の固定部材であって、
前記壁部の柱に沿う第１方向に沿って延び、前記柱に固定される主部を備える、蓄電素子ユニット用の固定部材。
【請求項９】
壁部を含む建物と、
前記壁部に固定される、請求項１～７のいずれか一項に記載の蓄電素子ユニットと、を備える、蓄電素子ユニット付き建物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電素子ユニット、蓄電素子ユニット用の固定部材、及び蓄電素子ユニット付き建物に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
蓄電素子モジュールと、蓄電素子モジュールを収容する筐体と、を含む蓄電素子ユニットが知られている。蓄電素子ユニットは、例えば特許文献１に開示されているように、固定金具（固定部材）を介して建物の壁部に固定される場合がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－８６６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、蓄電素子ユニットを建物の壁部に強固に固定できる蓄電素子ユニット、蓄電素子ユニット用の固定部材、及び蓄電素子ユニット付き建物を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の一実施の形態による蓄電素子ユニットは、
建物の壁部に固定される蓄電素子ユニットであって、
蓄電素子モジュールと、
前記蓄電素子モジュールを収容する筐体と、
前記筐体を前記壁部に固定する固定部材と、を備え、
前記固定部材は、前記壁部に対面して見たとき、前記筐体の外縁よりも内側に位置し、
前記固定部材は、前記壁部の柱に沿う第１方向に沿って延び、前記柱に固定される主部を含む、蓄電素子ユニットである。
【０００６】
本開示の一実施の形態による蓄電素子ユニット用の固定部材は、
蓄電素子モジュールと、前記蓄電素子モジュールを収容する筐体と、を備える蓄電素子ユニットを、建物の壁部に固定するための蓄電素子ユニット用の固定部材であって、
前記壁部の柱に沿う第１方向に沿って延び、前記柱に固定される主部を備える、蓄電素子ユニット用の固定部材である。
【０００７】
本開示の一実施の形態による蓄電素子ユニット付き建物は、
壁部を含む建物と、
前記壁部に固定される、上述の蓄電素子ユニットと、を備える、蓄電素子ユニット付き建物である。
【発明の効果】
【０００８】
本開示によれば、蓄電素子ユニットを建物の壁部に強固に固定できる。
【図面の簡単な説明】
【０００９】
図１は、一実施の形態による蓄電素子ユニットの斜視図である。

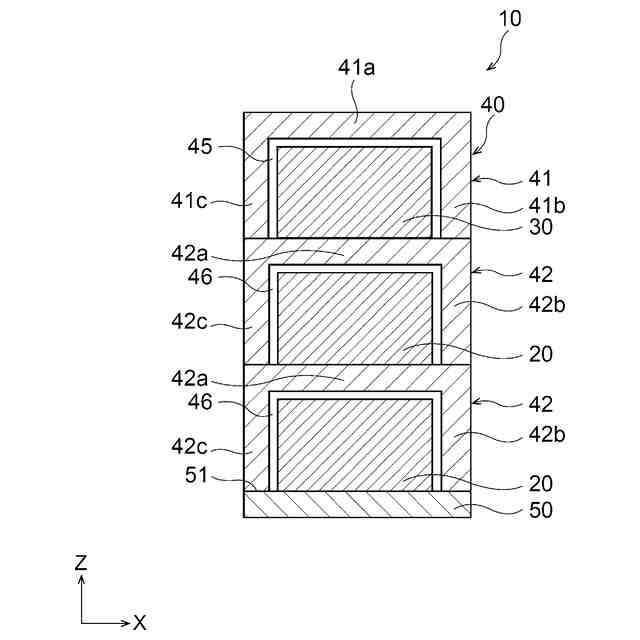

図２は、図１に示す蓄電素子ユニットの正面断面図である。

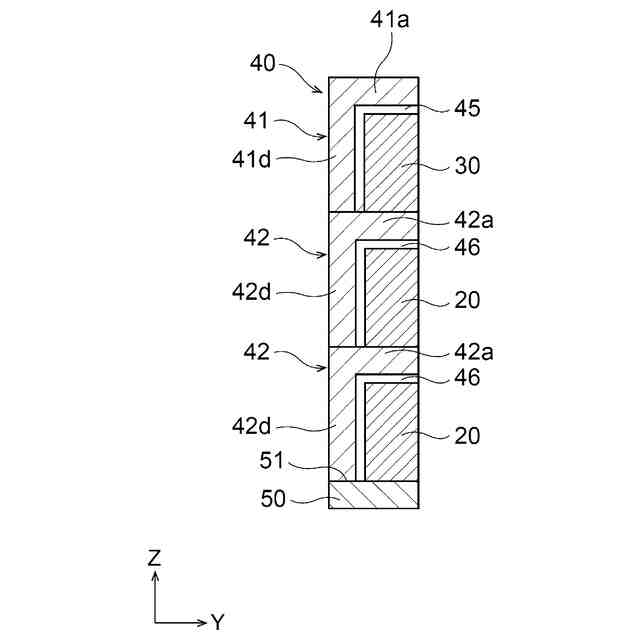

図３は、図１に示す蓄電素子ユニットの側面断面図である。

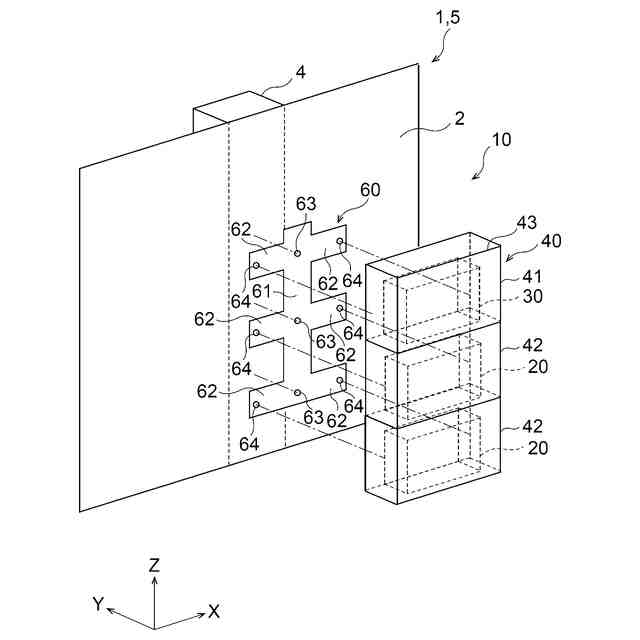

図４は、図１に示す蓄電素子ユニットの分解斜視図である。
図５は、図４に示す固定部材の正面図である。

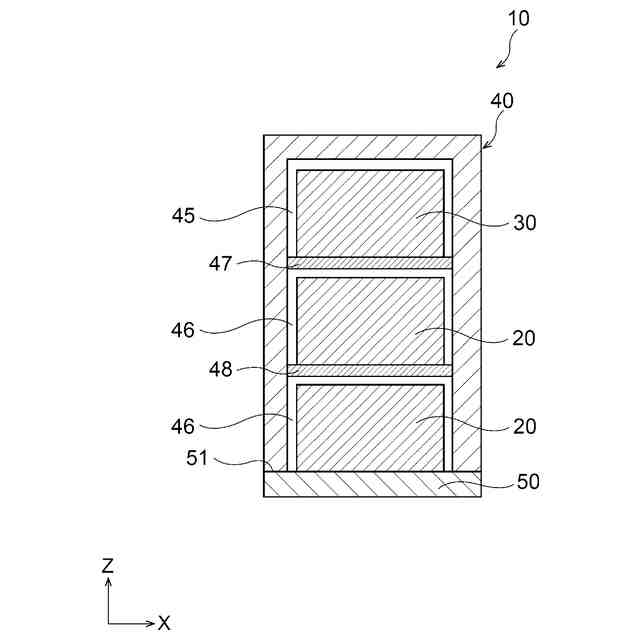

図６は、一変形例による蓄電素子ユニットの正面断面図である。
図７は、一変形例による固定部材の正面図である。
図８は、一変形例による固定部材の正面図である。
図９は、一変形例による固定部材の正面図である。
図１０は、一変形例による固定部材の正面図である。
図１１は、一変形例による固定部材の正面図である。
図１２は、一変形例による固定部材の正面図である。
図１３は、一変形例による固定部材の正面図である。
【発明を実施するための形態】
【００１０】
本開示の一実施の形態は、以下の［１］～［９］に関する。
（【００１１】以降は省略されています）
