公開番号2025140181
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039389
出願日2024-03-13
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 21/16 20060101AFI20250919BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】定着装置が支持部から脱落するのを抑制可能な画像形成装置を提供する。
【解決手段】画像形成装置は、開口部を有する装置本体と、閉位置と開位置との間で装置本体に対して開閉可能に支持される開閉部材と、開口部を介して装置本体に対して着脱可能に支持され、シートに熱及び圧力を付与することでトナー像をシートに定着させる定着装置と、装置本体に設けられ、定着装置を第1位置から第1位置とは異なる第2位置に向けて移動可能な移動ユニットと、を備える。定着装置は、開閉部材が閉位置に位置する状態で、第1位置から第2位置への移動が規制され、開閉部材が開位置に位置する状態で、移動ユニットによる第1位置から第2位置への移動が許容される。移動ユニットは、第2位置に位置する定着装置を着脱可能に支持する支持部と、支持部に支持された定着装置が支持部から脱落するのを規制する規制部と、を有する。
【選択図】図11
特許請求の範囲【請求項１】
シートにトナー像を形成する画像形成装置において、
開口部を有する装置本体と、
前記開口部を覆う閉位置と、前記開口部を開放する開位置と、の間で前記装置本体に対して開閉可能に支持される開閉部材と、
前記開口部を介して前記装置本体に対して着脱可能に支持され、シートに熱及び圧力を付与することでトナー像をシートに定着させる定着装置と、
前記装置本体に設けられ、前記定着装置を第１位置から前記第１位置とは異なる第２位置に向けて移動可能な移動ユニットと、を備え、
前記定着装置は、前記開閉部材が前記閉位置に位置する状態で、前記第１位置から前記第２位置への移動が規制され、前記開閉部材が前記開位置に位置する状態で、前記移動ユニットによる前記第１位置から前記第２位置への移動が許容され、
前記移動ユニットは、前記第２位置に位置する前記定着装置を着脱可能に支持する支持部と、前記支持部に支持された前記定着装置が前記支持部から脱落するのを規制する規制部と、を有する、
ことを特徴とする画像形成装置。
続きを表示（約 1,100 文字）【請求項２】
前記支持部は、前記定着装置の長手方向に延び、前記定着装置を下方から支持する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第１位置に位置する前記定着装置は、前記定着装置の長手方向に見て、前記閉位置に位置する前記開閉部材に重ならず、
前記第２位置に位置する前記定着装置は、前記定着装置の長手方向に見て、前記閉位置に位置する前記開閉部材に少なくとも一部が重なる、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記第２位置は、前記第１位置よりも上方の位置である、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記規制部は、前記定着装置が前記支持部から、前記開位置に位置する前記開閉部材に向けて脱落するのを規制する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記規制部は、前記定着装置の長手方向及び鉛直方向の両方に交差する交差方向において前記定着装置と対向する第１規制部材と、前記長手方向において前記第１規制部材とは異なる位置に配置され、前記交差方向において前記定着装置と対向する第２規制部材と、を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記長手方向において、前記第１規制部材と前記第２規制部材との間の距離は、前記画像形成装置に使用可能な最大サイズのシートの幅よりも長い、
ことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記定着装置は、開閉可能なカバーを有し、
前記規制部は、前記定着装置の長手方向において、前記カバーよりも外側に配置されている、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記規制部は、前記支持部に回動可能に支持されている、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
前記移動ユニットは、前記開閉部材が前記閉位置に位置する際に位置する収納位置と、前記第２位置に位置する前記定着装置を支持可能な支持位置と、の間で移動可能であり、
前記移動ユニットが前記支持位置に位置し、かつ前記定着装置が前記移動ユニットの前記支持部から取り外された状態で、前記開閉部材が前記開位置から前記閉位置に移動されると、前記規制部は、前記開閉部材に押圧されることで回動する、
ことを特徴とする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シートにトナー像を形成する画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、装置本体に回動可能に設けられる１対のアーム部材と、該アーム部材の先端部に保持される定着装置と、を備えた画像形成装置が提案されている（特許文献１参照）。定着装置は、１対のアーム部材を回動させることにより、内部装着位置と、内部装着位置よりも装置本体の開口部に近い一時保持位置と、の間で移動可能に構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－０４７８０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の定着装置は、定着装置に強い外力が作用すると、１対のアーム部材から脱落してしまう虞がある。例えば、定着装置に挟持された状態でジャムしたシートを処理する際には、ユーザがシートを引っ張ることで、定着装置がアーム部材から脱落してしまう虞がある。
【０００５】
本発明は、定着装置が支持部から脱落するのを抑制可能な画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、シートにトナー像を形成する画像形成装置において、開口部を有する装置本体と、前記開口部を覆う閉位置と、前記開口部を開放する開位置と、の間で前記装置本体に対して開閉可能に支持される開閉部材と、前記開口部を介して前記装置本体に対して着脱可能に支持され、シートに熱及び圧力を付与することでトナー像をシートに定着させる定着装置と、前記装置本体に設けられ、前記定着装置を第１位置から前記第１位置とは異なる第２位置に向けて移動可能な移動ユニットと、を備え、前記定着装置は、前記開閉部材が前記閉位置に位置する状態で、前記第１位置から前記第２位置への移動が規制され、前記開閉部材が前記開位置に位置する状態で、前記移動ユニットによる前記第１位置から前記第２位置への移動が許容され、前記移動ユニットは、前記第２位置に位置する前記定着装置を着脱可能に支持する支持部と、前記支持部に支持された前記定着装置が前記支持部から脱落するのを規制する規制部と、を有する、ことを特徴とする。
【発明の効果】
【０００７】
本発明によると、定着装置が支持部から脱落するのを抑制することができる。
【図面の簡単な説明】
【０００８】

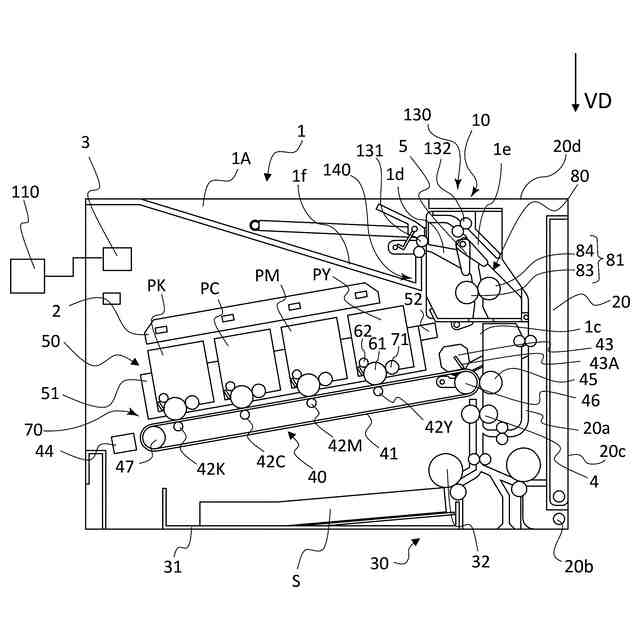

画像形成装置を示す断面図。

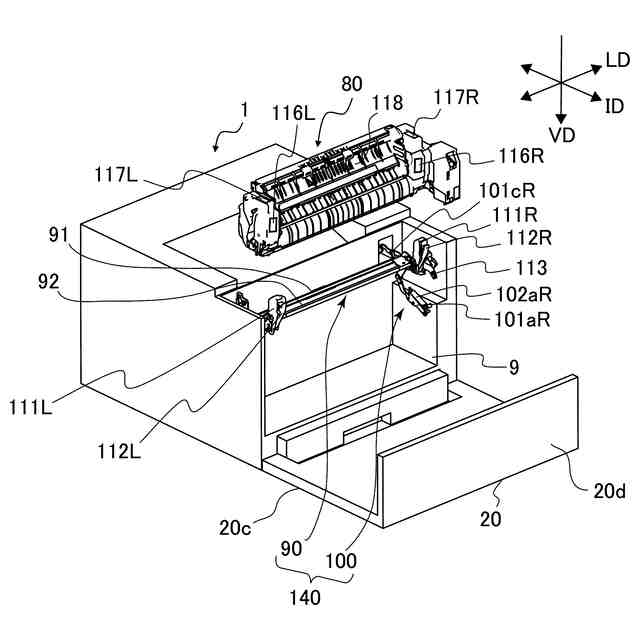

移動ユニットから定着装置が取り外された状態を示す斜視図。

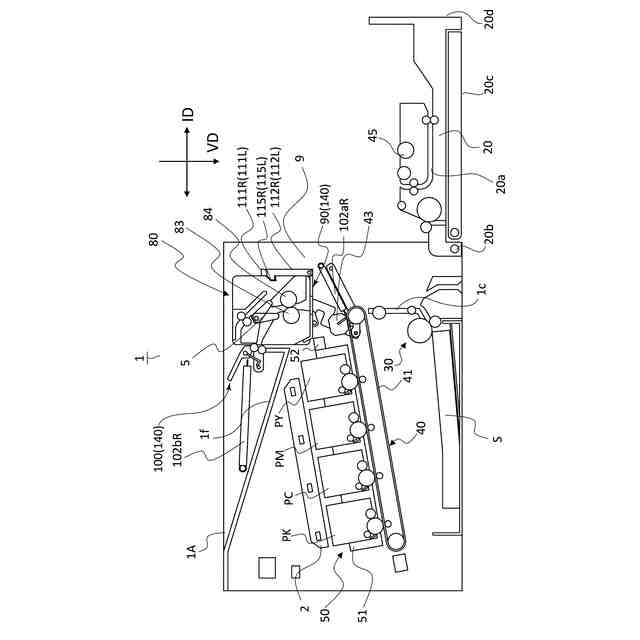

ドアが開いた状態の画像形成装置を示す断面図。

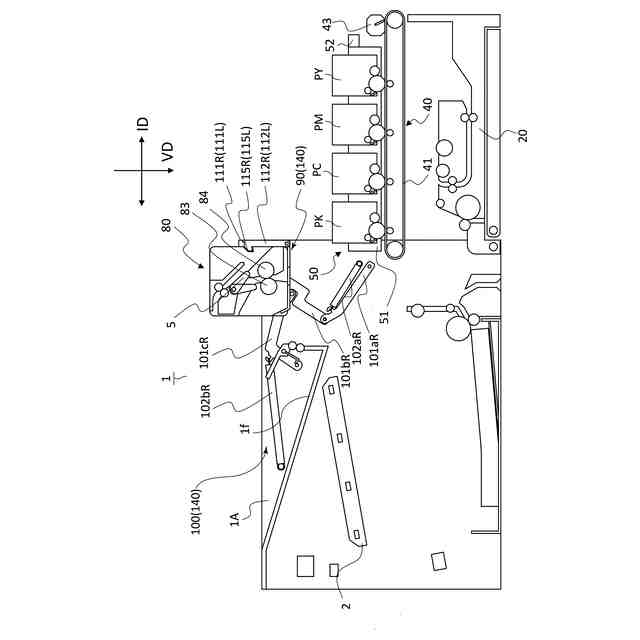

定着装置が第２位置まで上昇した状態の画像形成装置を示す断面図。

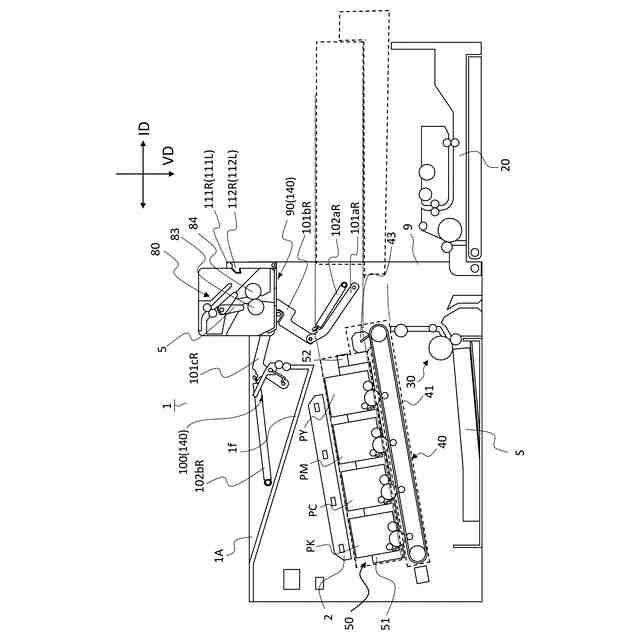

転写ユニット及びトレイユニットが開口部から引き出された状態の画像形成装置を示す断面図。

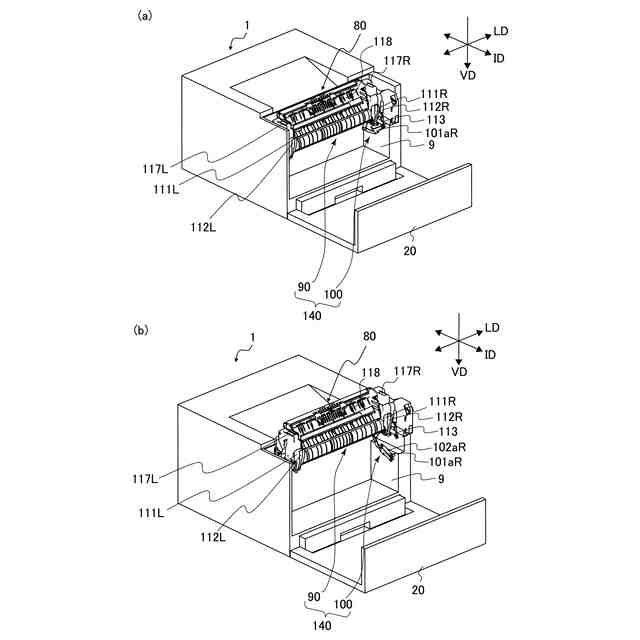

（ａ）はドアが開かれた状態の画像形成装置を示す斜視図、（ｂ）は第２位置に位置する定着装置を示す斜視図。

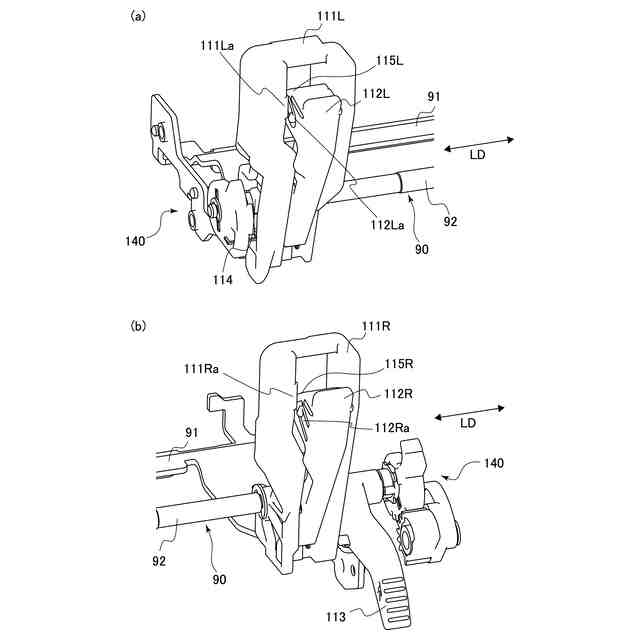

（ａ）は左側の規制部材及びロック部材を示す拡大斜視図、（ｂ）は右側の規制部材、ロック部材及び解除レバーを示す拡大斜視図。

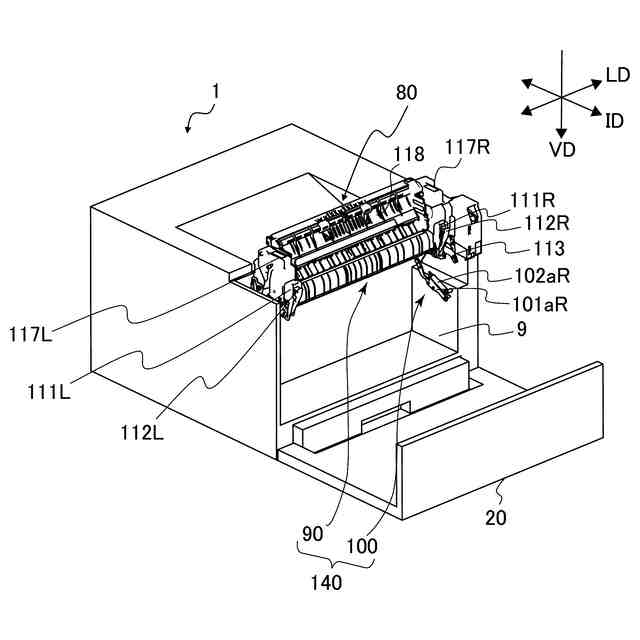

ロック部材が取外し許容位置に移動した様子を示す斜視図。
ドアの押圧リブがロック部材を押圧する様子を示す断面図。

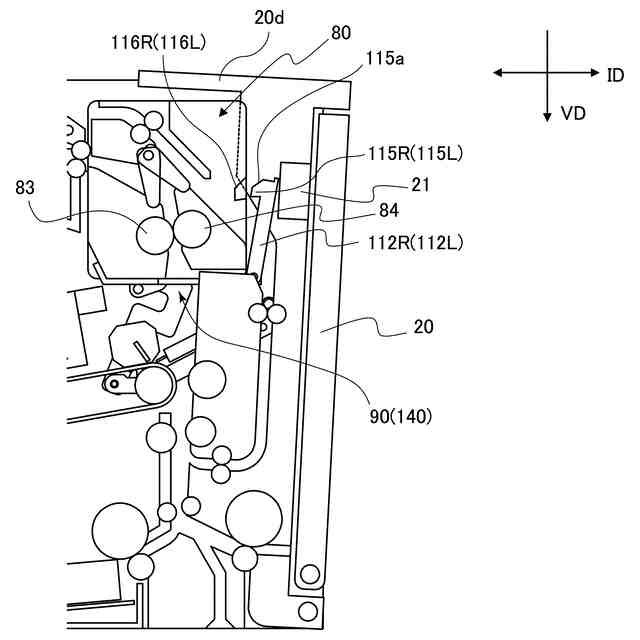

ドアの天面が規制部材を押圧する様子を示す断面図。
定着装置に挟持された状態のシートをジャム処理する様子を示す斜視図。
【発明を実施するための形態】
【０００９】
〔全体構成〕
本実施の形態に係る画像形成装置１は、電子写真方式のフルカラーレーザビームプリンタである。図１は、画像形成装置１を示す断面図である。
【００１０】
なお、画像形成装置とは、プリンタ、複写機、ファクシミリ、及び複合機を含み、外部ＰＣから入力された画像情報や原稿から読取った画像情報に基づいて、記録媒体として用いられるシートに画像を形成する装置を指すものとする。また、画像形成装置は、画像形成機能を有する本体に加えて、オプションフィーダ、画像読取装置、シート処理装置等の付属機器が連結される場合があるが、このような付属機器が連結されたシステム全体も画像形成装置の一種である。また、シートは、用紙及び封筒等の紙、オーバーヘッドプロジェクタ用シート（ＯＨＰ）等のプラスチックフィルム、布などを含む。
（【００１１】以降は省略されています）
