公開番号2025146949
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025126056,2023125562
出願日2025-07-29,2023-08-01
発明の名称トナー及びトナーの製造方法
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類G03G 9/087 20060101AFI20250926BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】高温高湿環境下においても長期にわたって良好な帯電量を保持可能なトナー。
【解決手段】樹脂A及び樹脂Bを含有するトナー粒子を有するトナーであって、該樹脂Aが、スルホン酸系基を有するビニル系樹脂であり、該樹脂Bが、ポリエステル樹脂であり、該トナー粒子の飛行時間型二次イオン質量分析法による深さ方向の分析において、該トナー粒子の表面から10nmまでの深さにおける該樹脂Aの存在比率が最大になる深さをDA(nm)とし、深さDAにおける該樹脂Aの存在比率をCA_S(%)とし、深さDAにおける該樹脂Bの存在比率をCB_S(%)とし、深さ75nmにおける該樹脂Aの存在比率をCA₇₅(%)とし、深さ75nmにおける該樹脂Bの存在比率をCB₇₅としたとき、CA_S、CA₇₅、CB_S、CB₇₅が、特定の関係を示す。
【選択図】なし
特許請求の範囲【請求項１】
樹脂Ａ及び樹脂Ｂを含有するトナー粒子を有するトナーであって、
該樹脂Ａが、スルホン酸基、スルホン酸塩基及びスルホン酸エステル基からなる群より選択される少なくとも一のスルホン酸系基を有するビニル系樹脂であり、
該樹脂Ｂが、ポリエステル樹脂であり、
該トナー粒子の飛行時間型二次イオン質量分析法による深さ方向の分析において、
該トナー粒子の表面から１０ｎｍまでの深さにおける該樹脂Ａの存在比率が最大になる深さをＤＡ（ｎｍ）とし、
深さＤＡにおけるスペクトルから算出される、深さＤＡにおける該樹脂Ａの存在比率をＣＡ
Ｓ
（％）とし、深さＤＡにおける該樹脂Ｂの存在比率をＣＢ
Ｓ
（％）とし、
深さ７５ｎｍにおけるスペクトルから算出される、深さ７５ｎｍにおける該樹脂Ａの存在比率をＣＡ
７５
（％）とし、深さ７５ｎｍにおける該樹脂Ｂの存在比率をＣＢ
７５
（％）としたとき、
ＣＡ
Ｓ
が、４０．０～８５．０であり、
ＣＡ
Ｓ
／ＣＡ
７５
が、１．５～５．０であり、
ＣＢ
Ｓ
／ＣＢ
７５
が、１．５～５．０であり、
ＣＡ
Ｓ
／ＣＢ
Ｓ
が、１．０～６．０であり、
（ＣＡ
Ｓ
／ＣＢ
Ｓ
）／（ＣＡ
７５
／ＣＢ
７５
）が、０．５～３．０である、
ことを特徴とするトナー。
続きを表示（約 1,100 文字）【請求項２】
前記ＣＡ
Ｓ
／ＣＡ
７５
が、２．０～５．０である、請求項１に記載のトナー。
【請求項３】
前記トナー粒子が、無機微粒子を含有する、請求項１又は２に記載のトナー。
【請求項４】
前記無機微粒子が、炭素数４～２０のアルキル基を有する処理剤による表面処理物である、請求項３に記載のトナー。
【請求項５】
前記無機微粒子が、磁性体である、請求項３に記載のトナー。
【請求項６】
前記トナー粒子が、エステルワックスを含有し、
前記トナー粒子の飛行時間型二次イオン質量分析法による深さ方向の分析において、前記深さＤＡにおける該エステルワックスの存在比率ＣＷ
Ｓ
（％）が、１０以下であり、

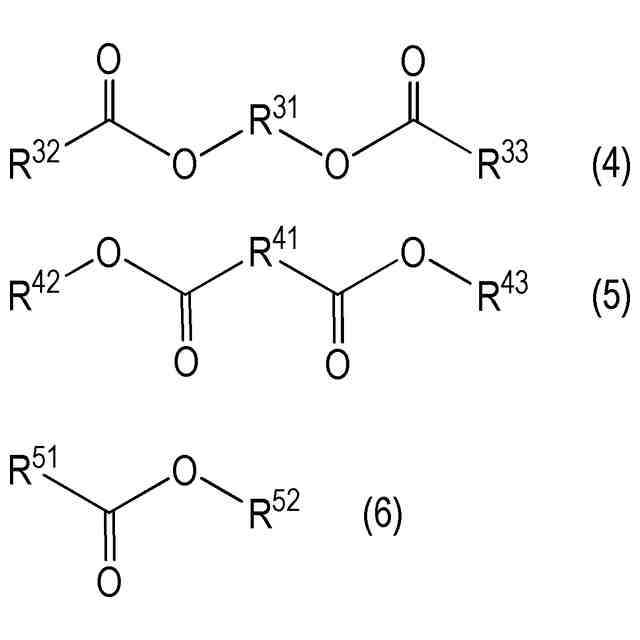

該エステルワックスが、下記式（４）で表される化合物、下記式（５）で表される化合物、及び下記式（６）で表される化合物からなる群から選択される少なくとも一の化合物である、
請求項１又は２に記載のトナー。
TIFF
2025146949000015.tif
70
153
（式（４）、式（５）及び式（６）中、Ｒ
３１
及びＲ
４１
は、それぞれ独立して、炭素数２～８のアルキレン基を示し、Ｒ
３２
、Ｒ
３３
、Ｒ
４２
、Ｒ
４３
、Ｒ
５１
及びＲ
５２
は、それぞれ独立して、炭素数１４～２４の直鎖アルキル基を示す。）
【請求項７】
前記トナー粒子が、樹脂Ｃを含有し、
該樹脂Ｃが、前記スルホン酸系基を有さないビニル系樹脂である、
請求項１又は２に記載のトナー。
【請求項８】

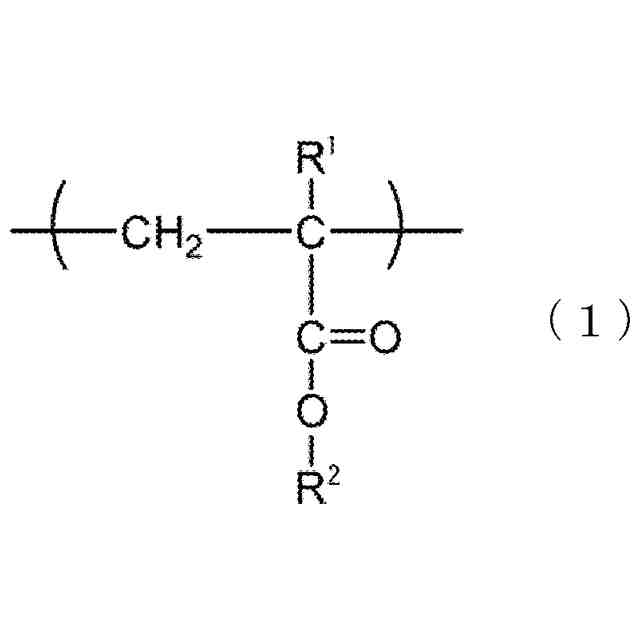

前記樹脂Ｃが、下記式（１）で表されるモノマーユニットを有する、請求項７に記載のトナー。
TIFF
2025146949000016.tif
33
153
（式（１）中、Ｒ
１
は、水素原子又はメチル基を示し、Ｒ
２
は、炭素数１０～１４の直鎖アルキル基を示す。）
【請求項９】
前記樹脂Ｂのエステル基濃度が、２．０～１０．０ｍｍｏｌ／ｇである、請求項１又は２に記載のトナー。
【請求項１０】
前記樹脂Ａのスルホン酸系基濃度が、０．０５～０．５０ｍｍｏｌ／ｇである、請求項１又は２に記載のトナー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電子写真法、静電記録法及びトナージェット方式記録法を利用した記録方法に用いられるトナー及びトナーの製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年、電子写真方式の画像形成方法の使用環境は、オフィスに代表される温度・湿度が制御された環境にとどまらず、屋外等の温度・湿度が制御されていない環境へも拡大している。
電子写真方式は、電荷を有するトナーを電位差で運搬することで画像形成するものである。そして、温度・湿度の条件はトナーが保持する電荷量に影響するため、温度・湿度が変化しても安定した帯電量を保持できるトナーの検討が進められている。
【０００３】
トナーの帯電量を制御する手段として、帯電部位を樹脂中に有する帯電制御樹脂（以下、「ＣＣＲ」ともいう）をトナーに配合することが一般的に行われている。
特許文献１には、スルホン酸基を有するビニル系樹脂を帯電制御樹脂として有し、軟化剤としてモノエステル化合物を有する懸濁重合トナーが開示されている。
また、特許文献２には、スルホン酸基を有するポリエステル樹脂を含有する乳化凝集トナーが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－０７０８３５号公報
特開２００６－２６７２９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載のトナーは、高温高湿環境下における保管時に帯電量の低下が生じやすいことがわかってきた。そのため、例えば長期休暇などで高温高湿環境下に長期間置かれた後に画像形成を行う場合、前回転等のシーケンスによってトナーを帯電させる必要があり、ＦｉｒｓｔＰｒｉｎｔＯｕｔｐｕｔＴｉｍｅ（ＦＰＯＴ）の低下につながる。
また、特許文献２に記載のトナーも、同様に、高温高湿環境下における保管時に帯電量の低下が生じやすい。
このように、ＣＣＲを有するトナーは、高温高湿環境保管後に帯電量が低下する課題があり、更なる改善が求められる。
【０００６】
本開示は、高温高湿環境下においても長期にわたって良好な帯電量を保持可能なトナー及びトナーの製造方法を提供する。
【課題を解決するための手段】
【０００７】
本開示は、樹脂Ａ及び樹脂Ｂを含有するトナー粒子を有するトナーであって、
該樹脂Ａが、スルホン酸基、スルホン酸塩基及びスルホン酸エステル基からなる群より選択される少なくとも一つのスルホン酸系基を有するビニル系樹脂であり、
該樹脂Ｂが、ポリエステル樹脂であり、
該トナー粒子の飛行時間型二次イオン質量分析法による深さ方向の分析において、
該トナー粒子の表面から１０ｎｍまでの深さにおける該樹脂Ａの存在比率が最大になる深さをＤＡ（ｎｍ）とし、
深さＤＡにおけるスペクトルから算出される、深さＤＡにおける該樹脂Ａの存在比率をＣＡ
Ｓ
（％）とし、深さＤＡにおける該樹脂Ｂの存在比率をＣＢ
Ｓ
（％）とし、
深さ７５ｎｍにおけるスペクトルから算出される、深さ７５ｎｍにおける該樹脂Ａの存在比率をＣＡ
７５
（％）とし、深さ７５ｎｍにおける該樹脂Ｂの存在比率をＣＢ
７５
（％）としたとき、
ＣＡ
Ｓ
が、４０．０～８５．０であり、
ＣＡ
Ｓ
／ＣＡ
７５
が、１．５～５．０であり、
ＣＢ
Ｓ
／ＣＢ
７５
が、１．５～５．０であり、
ＣＡ
Ｓ
／ＣＢ
Ｓ
が、１．０～６．０であり、
（ＣＡ
Ｓ
／ＣＢ
Ｓ
）／（ＣＡ
７５
／ＣＢ
７５
）が、０．５～３．０であるトナーに関する。
【発明の効果】
【０００８】
本開示によれば、高温高湿環境下においても長期にわたって良好な帯電量を保持可能なトナーを提供することができる。
【発明を実施するための形態】
【０００９】
本開示において、数値範囲を表す「ＸＸ以上ＹＹ以下」や「ＸＸ～ＹＹ」の記載は、特に断りのない限り、端点である下限及び上限を含む数値範囲を意味する。数値範囲が段階的に記載されている場合、各数値範囲の上限及び下限は任意に組み合わせることができる。
【００１０】

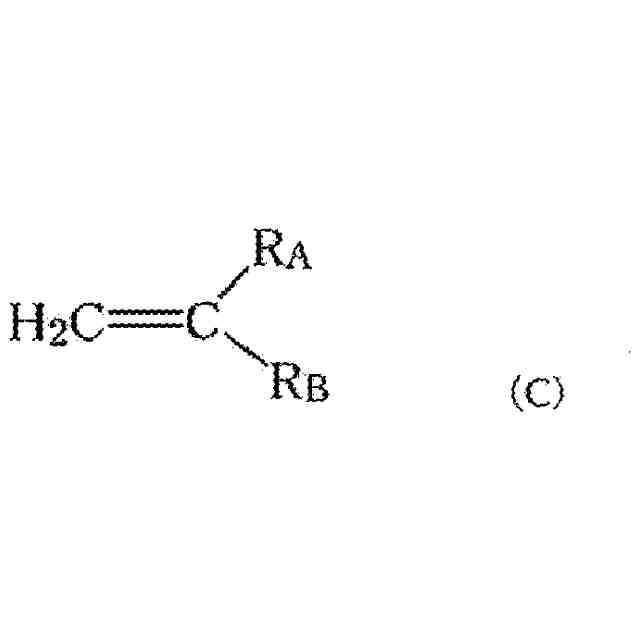

「モノマーユニット」とは、ポリマー中のモノマー物質の反応した形態をいう。例えば、ビニル系樹脂の場合、ポリマー中のビニル系モノマーが重合した主鎖中の、炭素－炭素結合１区間を１ユニットとする。ビニル系モノマーとは下記式（Ｃ）で表すことができる。
TIFF
2025146949000001.tif
30
170
（【００１１】以降は省略されています）
