公開番号2025151915
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053546
出願日2024-03-28
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人中川国際特許事務所
主分類B41J 29/02 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】メンテナンス性を維持することができる。
【解決手段】枠体と、枠体に支持され、鉛直方向に交差する着脱方向に沿って移動させることで枠体に対して着脱可能なユニットと、を備え、枠体は、着脱方向及び鉛直方向に交差する第1方向において間隔をあけて配置され、それぞれ鉛直方向に延びる第1柱と第2柱とを有し、ユニットが着脱方向に沿って移動するときに、第2柱の位置を通過する通過部分の下端は、鉛直方向における第1高さを通り、ユニットが着脱方向に沿って移動するときに、第2柱の位置を通過する通過部分の上端は、鉛直方向における第2高さを通り、第2柱は、下柱部分と上柱部分とを含み、第2柱の下柱部分の上端は、鉛直方向において第1高さより低い第1位置にあり、第2柱の上柱部分の下端は、鉛直方向において第2高さより高い第2位置にあり、第1柱は、鉛直方向において少なくとも第1高さから第2高さまでの領域で連続した連続部分を含む。
【選択図】図4
特許請求の範囲【請求項１】
枠体と、
前記枠体に支持され、鉛直方向に交差する着脱方向に沿って移動させることで前記枠体に対して着脱可能なユニットと、を備え、
前記枠体は、前記着脱方向及び鉛直方向に交差する第１方向において間隔をあけて配置され、それぞれ鉛直方向に延びる第１柱と第２柱とを有し、
前記ユニットが前記着脱方向に沿って移動するときに、前記第２柱の位置を通過する通過部分の下端は、鉛直方向における第１高さを通り、
前記ユニットが前記着脱方向に沿って移動するときに、前記第２柱の位置を通過する通過部分の上端は、鉛直方向における第２高さを通り、
前記第２柱は、下柱部分と上柱部分とを含み、
前記第２柱の前記下柱部分の上端は、鉛直方向において前記第１高さより低い第１位置にあり、
前記第２柱の前記上柱部分の下端は、鉛直方向において前記第２高さより高い第２位置にあり、
前記第１柱は、鉛直方向において少なくとも前記第１高さから前記第２高さまでの領域で連続した連続部分を含む、
ことを特徴とする画像形成装置。
続きを表示（約 1,100 文字）【請求項２】
前記第２柱は、前記上柱部分および前記下柱部分に対して着脱することができる着脱部材を含み、
前記着脱部材は、前記ユニットが前記着脱方向に沿って移動するときに通過する領域に配置され、かつ、前記下柱部分と前記上柱部分とに接続される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記着脱部材は、第一の着脱部材と、第二の着脱部材と、からなり、
前記第一の着脱部材は、前記第二の着脱部材及び前記上柱部分に接続され、
前記第二の着脱部材は、前記第一の着脱部材及び前記下柱部分に接続される、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記第２柱は、前記上柱部分と前記下柱部分とを接続する接続部材を含み、
前記接続部材は、前記ユニットが前記着脱方向に沿って移動するときに、前記ユニットが通過する領域の外側に配置される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記第２柱は、前記上柱部分と前記下柱部分とを接続する接続部材を含み、
前記接続部材は、前記ユニットが前記着脱方向に沿って移動するときに、前記ユニットが通過する領域の外側に配置される、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項６】
前記着脱部材は曲げ部を含んだ板金で構成され、
前記接続部材は平板形状で構成される、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記ユニットとして、シートを搬送する搬送部を有する、ことを特徴とする請求項１に記載の画像形成装置。
【請求項８】
前記ユニットとして、シートを搬送する第一の搬送部と、シートに対してインクを吐出して画像を形成する記録部と、前記記録部に向けてシートを搬送する第二の搬送部と、を有し、
前記第二の搬送部は、前記第１方向において前記第一の搬送部と前記第１柱との間に配置され、前記枠体に支持される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記画像形成装置は、第１モジュールと、前記第１モジュールに対してシートの搬送方向の下流側に連結された第２モジュールとを少なくとも含む複数のモジュールによって構成され、
前記枠体は前記第１モジュールに含まれ、
前記ユニットとして、前記第２モジュールへシートを搬送するために、前記第１モジュールからシートを排出する排出部を有する
ことを特徴とする請求項１に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ユニットを着脱することができる画像形成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
産業印刷業界では、様々なユニットが設置される大判インクジェット印刷機などの画像形成装置が提供されている。ユニットは、画像形成装置の骨格を形成する枠体に設置され、例えば画像形成装置を正面から見て、画像形成装置の手前に引き出すことができるように装着される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５８６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、前述の枠体において、ユニットを設置する空間は、それぞれのユニットの機能によってある一定の範囲に限定される。そのため、画像形成装置の正面から見て、ユニットが枠体を構成する柱の後側に配置されている場合、ユニットを画像形成装置の手前に引き出す際に、ユニットが枠体の柱に干渉してしまい、メンテナンス性が損なわれてしまう。
【０００５】
一方で、ユニットの機能に応じた配置関係を実現するために枠体のサイズを大きくしてユニットを設置する空間を広げることは可能であるが、それでは画像形成装置が大型化してしまう。
【課題を解決するための手段】
【０００６】
本発明の代表的な構成は、枠体と、前記枠体に支持され、鉛直方向に交差する着脱方向に沿って移動させることで前記枠体に対して着脱可能なユニットと、を備え、前記枠体は、前記着脱方向及び鉛直方向に交差する第１方向において間隔をあけて配置され、それぞれ鉛直方向に延びる第１柱と第２柱とを有し、前記ユニットが前記着脱方向に沿って移動するときに、前記第２柱の位置を通過する通過部分の下端は、鉛直方向における第１高さを通り、前記ユニットが前記着脱方向に沿って移動するときに、前記第２柱の位置を通過する通過部分の上端は、鉛直方向における第２高さを通り、前記第２柱は、下柱部分と上柱部分とを含み、前記第２柱の前記下柱部分の上端は、鉛直方向において前記第１高さより低い第１位置にあり、前記第２柱の前記上柱部分の下端は、鉛直方向において前記第２高さより高い第２位置にあり、前記第１柱は、鉛直方向において少なくとも前記第１高さから前記第２高さまでの領域で連続した連続部分を含む、ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、枠体の柱に干渉することなくユニットを着脱することができ、装置の大型化を招くことなく、メンテナンス性を維持することができる。
【図面の簡単な説明】
【０００８】

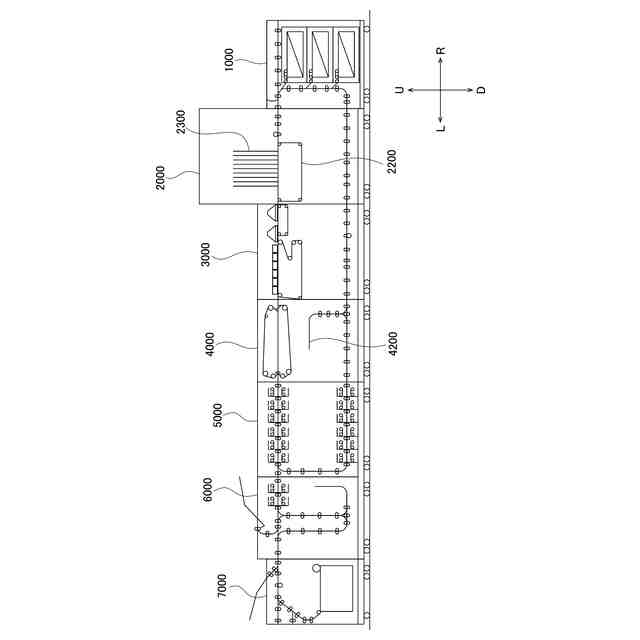

画像形成装置の概略構成を示す模式断面図
プリントベルトユニットの模式断面図

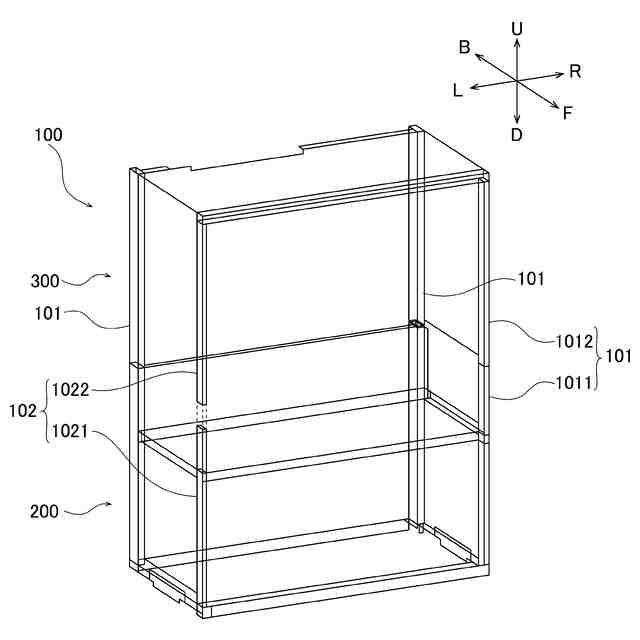

枠体の斜視図

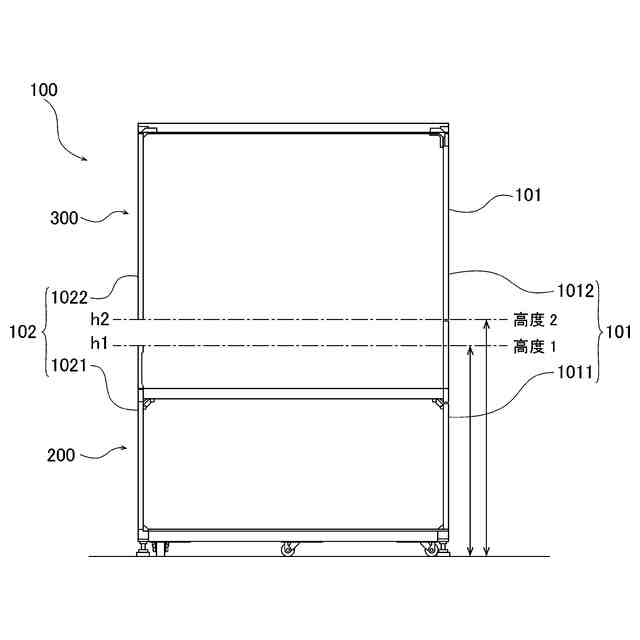

枠体の正面図

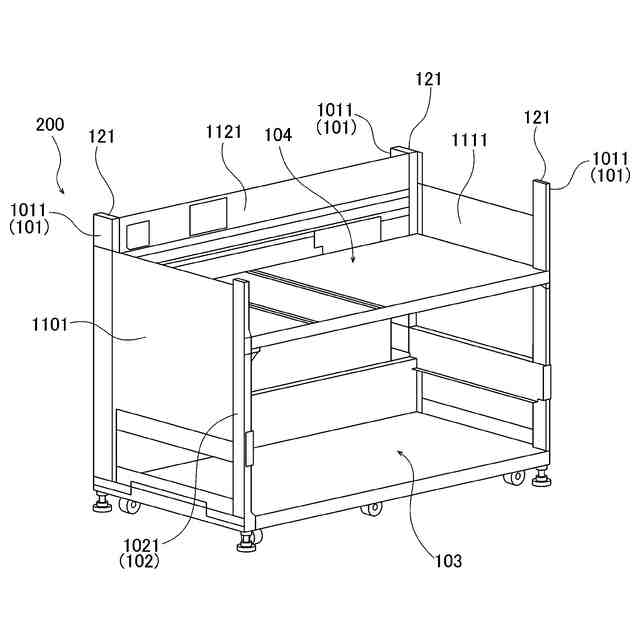

枠体の下枠の斜視図

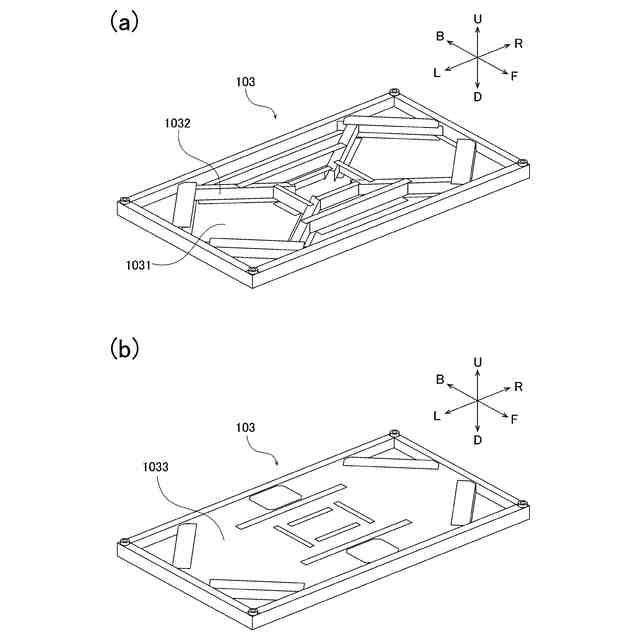

（ａ）（ｂ）枠体の下枠の底板の斜視図

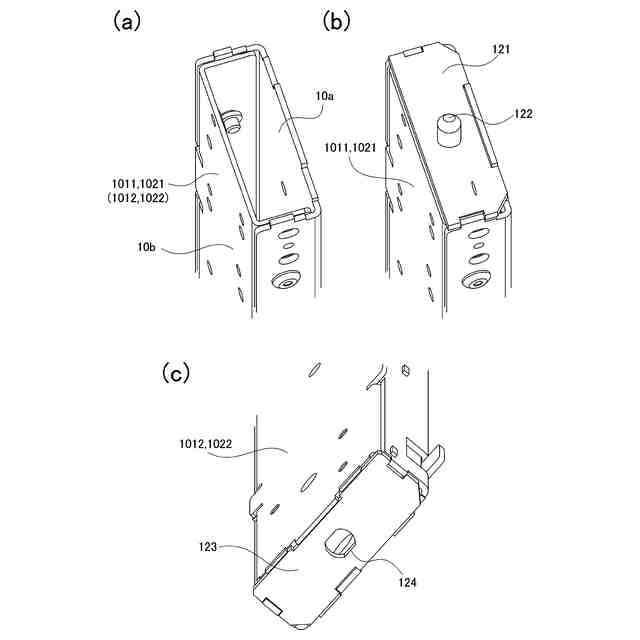

（ａ）（ｂ）（ｃ）上下枠の第一柱に取り付けられた接続板の概略図

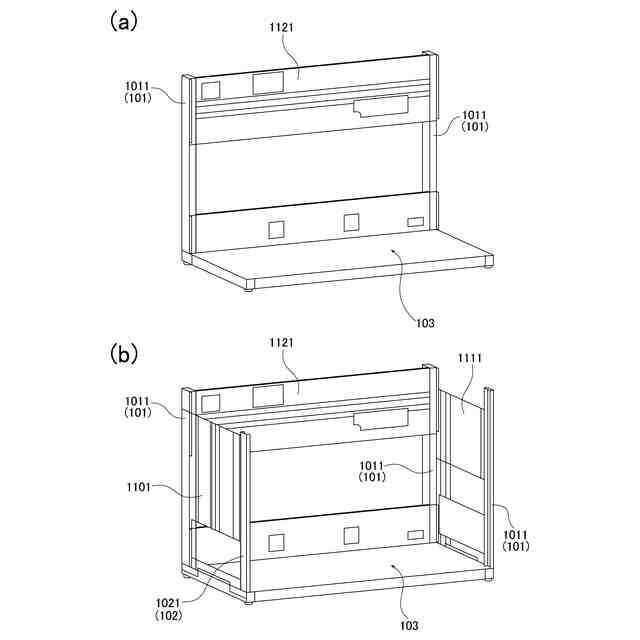

（ａ）（ｂ）下枠の組み立て手順の説明図

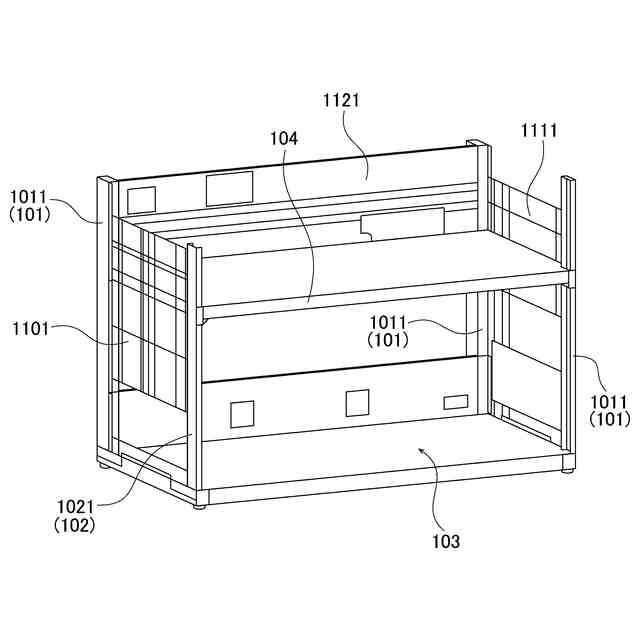

下枠の組み立て手順の説明図
枠体の上枠の斜視図
（ａ）（ｂ）プリントモジュールの画像形成部の模式断面図
（ａ）（ｂ）（ｃ）着脱部材の組立手順の説明図
接続板金の取付部の斜視図
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明に係る画像形成装置の一実施形態を具体的に説明する。尚、以下に示す画像形成装置の各構成部品の寸法、材質およびその相対位置等は、特に特定的な記載がない限りは本発明の範囲をそれらのみに限定するものではない。また、各図において同一の符号を付したものは、同一の構成または作用をなすものであり、これらについて重複説明は適宜省略する。
【００１０】
＜画像形成装置＞
図１を用いて、画像形成装置の概略構成について説明する。図１は、画像形成装置の構成を示す概略図である。図１に示す画像形成装置は、インクジェット方式を利用して画像形成を行うインクジェット画像形成装置の一例である。
（【００１１】以降は省略されています）
