公開番号2025146527
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047359
出願日2024-03-22
発明の名称レンズ装置および撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 7/02 20210101AFI20250926BHJP(光学)
要約【課題】本発明は、ティルト効果またはシフト効果を有する光学系を有するレンズ装置において、操作性を向上させることを目的とする。
【解決手段】本発明のレンズ装置は、複数の光学素子を有し、被写体像を撮像素子へ結像する光学系と、前記複数の光学素子のうち、少なくとも1つの光学素子を前記光学系の光軸に直交する方向に移動させる移動手段と、前記光学系の光軸周りに回転操作が可能な操作手段と、前記操作手段と前記移動手段に連結し、前記操作手段の回転操作を前記移動手段の前記光軸に直交する方向への移動に変換する変換手段とを有し、前記少なくとも1つの光学素子が前記光軸に直交する方向に移動することでティルト効果及びシフト効果のいずれか1つの効果が生じることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
複数の光学素子を有し、被写体像を撮像素子へ結像する光学系と、
前記複数の光学素子のうち、少なくとも１つの光学素子を前記光学系の光軸に直交する方向に移動させる移動手段と、
前記光学系の光軸周りに回転操作が可能な操作手段と、
前記操作手段と前記移動手段に連結し、前記操作手段の回転操作を前記移動手段の前記光軸に直交する方向への移動に変換する変換手段とを有し、
前記少なくとも１つの光学素子が前記光軸に直交する方向に移動することでティルト効果及びシフト効果のいずれか１つの効果が生じることを特徴とするレンズ装置。
続きを表示（約 590 文字）【請求項２】
前記変換手段と前記移動手段は、一方に設けられた第１のカム溝と、他方に設けられ前記第１のカム溝に摺動する第１のコロ部材により連結していることを特徴とする請求項１に記載のレンズ装置。
【請求項３】
前記変換手段と前記操作手段は、一方に設けられた第２のカム溝と、他方に設けられ前記第２のカム溝に摺動する第２のコロ部材により連結していることを特徴とする請求項１に記載のレンズ装置。
【請求項４】
前記移動手段は、前記少なくとも１つの光学素子を前記光学系の光軸に直交する方向をガイドする第１のガイド部材を有することを特徴とする請求項１に記載のレンズ装置。
【請求項５】
前記変換手段は、前記光軸に沿った方向にガイドする第２のガイド部材を有することを特徴とする請求項１に記載のレンズ装置。
【請求項６】
前記変換手段と前記移動手段は、ギアにより連結していることを特徴とする請求項１に記載のレンズ装置。
【請求項７】
前記変換手段と前記操作手段は、ギアにより連結していることを特徴とする請求項１に記載のレンズ装置。
【請求項８】
請求項１から７のいずれか１項に記載のレンズ装置と、
前記レンズ装置を介して被写体を撮像する撮像素子を有することを特徴とする撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ装置および撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、一眼レフカメラ等の撮像装置においては、さまざまな用途に応じた撮像が求められている。その一つに、撮像光学系の光軸に対して傾いた物体面に対して全面的にピントを合わせるようにピント面を傾けるティルト効果を有する光学系や撮影画角を変更（シフト）するシフト効果を有する光学系を有するレンズ装置が知られている。（特許文献１－３）
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－９１０２７号公報
特開２０２３－１３５４５７号公報
特表２０１９－５３７７５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ティルト効果やシフト効果を得るために光学系を移動させる操作性や精度が低い場合、撮影者の所望の位置へ光学系を移動できず、撮影効率が低下する恐れがある。
【０００５】
そこで、本発明は、ティルト効果またはシフト効果を有する光学系を有するレンズ装置において、操作性を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本発明のレンズ装置は、複数の光学素子を有し、被写体像を撮像素子へ結像する光学系と、前記複数の光学素子のうち、少なくとも１つの光学素子を前記光学系の光軸に直交する方向に移動させる移動手段と、前記光学系の光軸周りに回転操作が可能な操作手段と、前記操作手段と前記移動手段に連結し、前記操作手段の回転操作を前記移動手段の前記光軸に直交する方向への移動に変換する変換手段とを有し、前記少なくとも１つの光学素子が前記光軸に直交する方向に移動することでティルト効果及びシフト効果のいずれか１つの効果が生じることを特徴とするレンズ装置。
【発明の効果】
【０００７】
本発明によれば、ティルト効果またはシフト効果を有する光学系を有するレンズ装置において、操作性を向上させることができる。
【図面の簡単な説明】
【０００８】
カメラシステムを構成するレンズ装置及びカメラ本体を表す図。

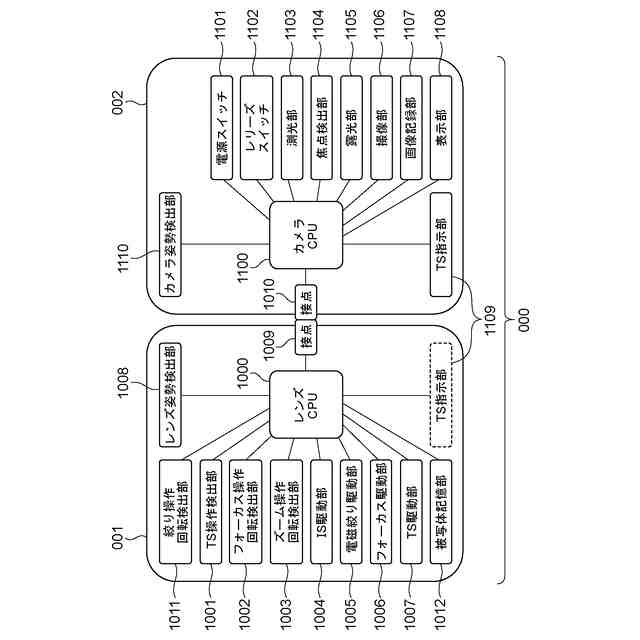

レンズ装置及びカメラ本体を含むカメラシステムの電気的構成図。

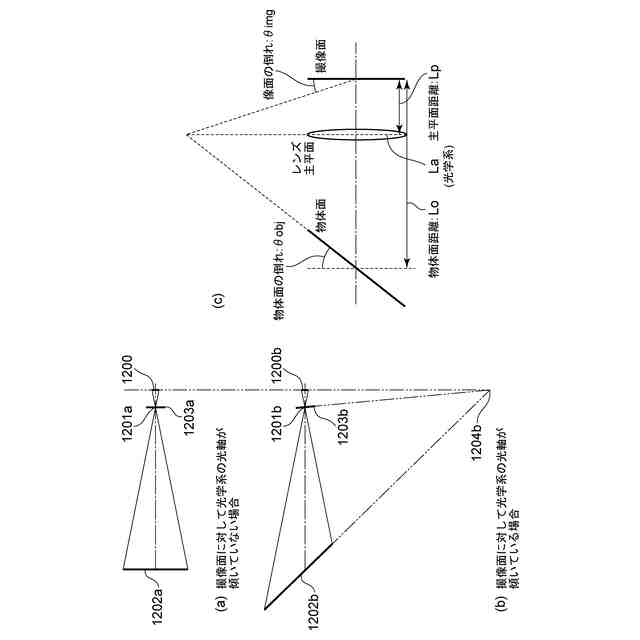

シャインプルーフの原理を示す図。
レンズ装置の動作変換手段の分解斜視図。
レンズ装置の動作変換手段によるレンズの動きを示す図。
【発明を実施するための形態】
【０００９】
以下、本発明の好ましい実施形態を、図面に基づいて詳細に説明する。なお、各図において、同一の部材については同一の参照番号を付し、重複する説明は省略する。
【００１０】
（第１実施形態）

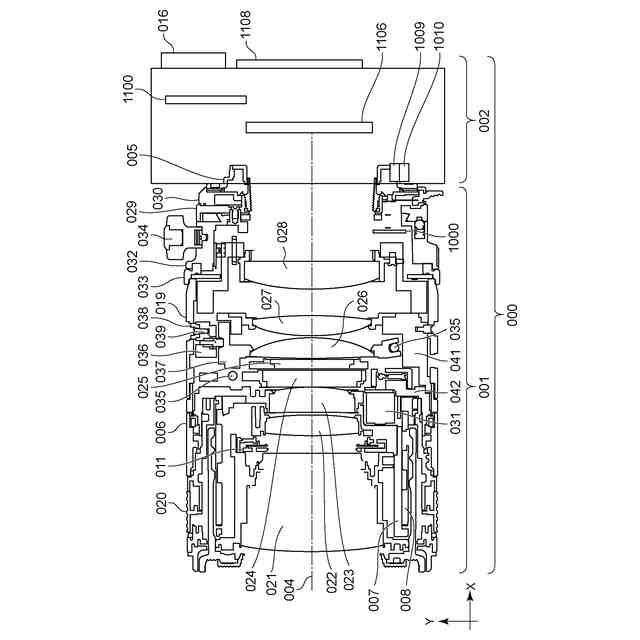

図１を参照して、本発明の実施形態に係るレンズ装置００１を備えるカメラシステム（撮像装置）の構成について説明する。図１は本発明の実施形態のカメラシステム０００を構成するレンズ装置００１及びカメラ本体００２の構成を表す断面図である。このとき、レンズ装置００１における光軸方向をＸ軸、ピッチ方向をＹ軸、ヨー方向をＺ軸と定める。図１はＺ軸断面を表している。
（【００１１】以降は省略されています）
