発明の名称フィルム延伸装置
出願人株式会社カネカ
代理人個人,個人
主分類B29C 55/06 20060101AFI20250919BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】延伸フィルムの厚みのムラを抑制できるフィルム延伸装置を提供すること。

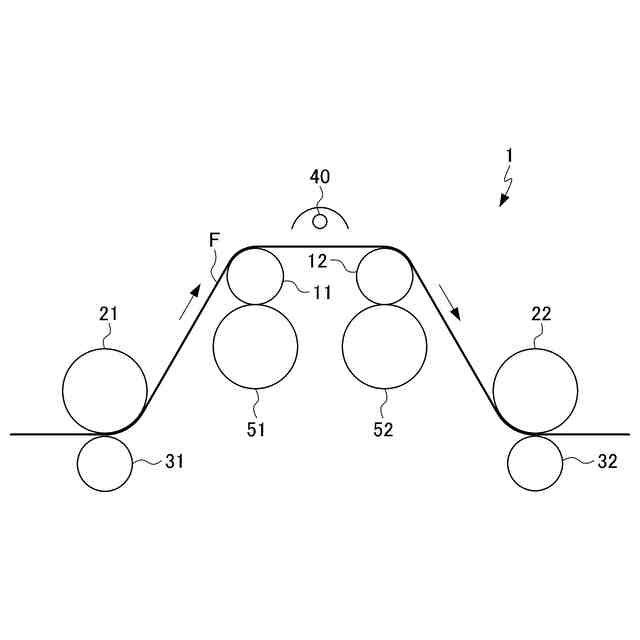

【解決手段】本発明の一態様に係るフィルム延伸装置1は、フィルムFが張架される一対の張架ロール11,12と、前記一対の張架ロール11,12の間の前記フィルムFを加熱するヒーター40と、前記張架ロール11,12を前記フィルムFの下方で支持する支持体51,52と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
フィルムが張架される一対の張架ロールと、
前記一対の張架ロールの間の前記フィルムを加熱するヒーターと、
前記張架ロールを前記フィルムの下方で支持する支持体と、
を備える、フィルム延伸装置。
続きを表示（約 430 文字）【請求項２】
前記支持体は、前記張架ロールの前記フィルムに当接する領域の全長に亘って連続して当接する、請求項１に記載のフィルム延伸装置。
【請求項３】
前記支持体は、前記一対の張架ロールをそれぞれ支持する一対の回転自在な支持ロールである、請求項２に記載のフィルム延伸装置。
【請求項４】

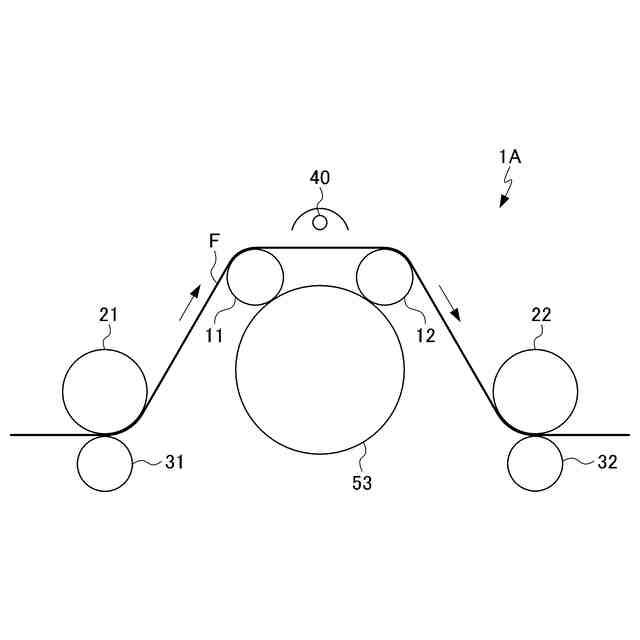

前記支持体は、前記一対の張架ロールの両方を支持する単一の支持ロールである、請求項２に記載のフィルム延伸装置。
【請求項５】
前記支持ロールの少なくとも外周面は、金属材料から形成される、請求項３または４に記載のフィルム延伸装置。
【請求項６】

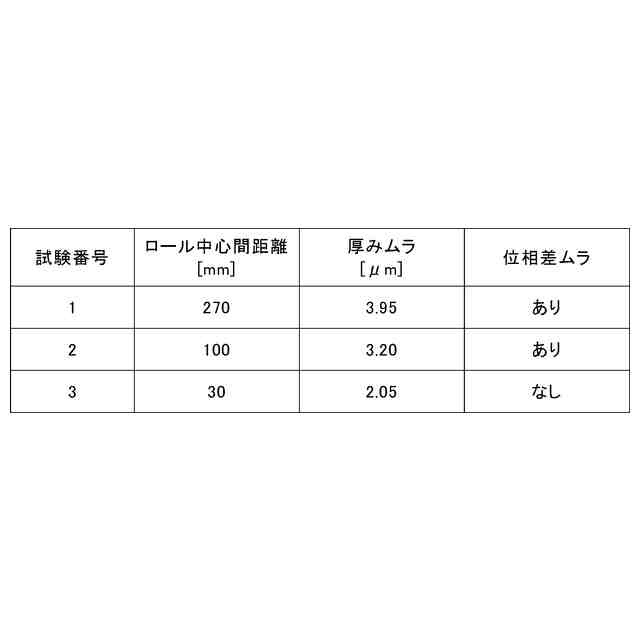

前記一対の張架ロールの中心間距離は、２０ｍｍ以上８０ｍｍ以下である、請求項１から４のいずれかに記載のフィルム延伸装置。
【請求項７】
前記ヒーターは、前記フィルムの全幅に亘って連続して対向する、請求項１から４のいずれかに記載のフィルム延伸装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルム延伸装置に関する。
続きを表示（約 940 文字）【背景技術】
【０００２】
ウェブ上のフィルムを搬送しながら加熱して搬送方向に延伸する延伸装置が使用されている。このような延伸では、フィルムが幅方向に収縮して厚みムラや位相ムラが生じる場合がある。特許文献１には、ヒーターの配置を最適化することにより、フィルムの幅方向の収縮を抑制する技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３９９４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
フィルムに対する要求仕様はますます高くなっており、延伸によるフィルムの厚みや位相のムラをさらに抑制できる技術が望まれる。このため、本発明は、延伸フィルムの厚みのムラ（バラツキ）を抑制できるフィルム延伸装置を提供することを課題とする。
【課題を解決するための手段】
【０００５】

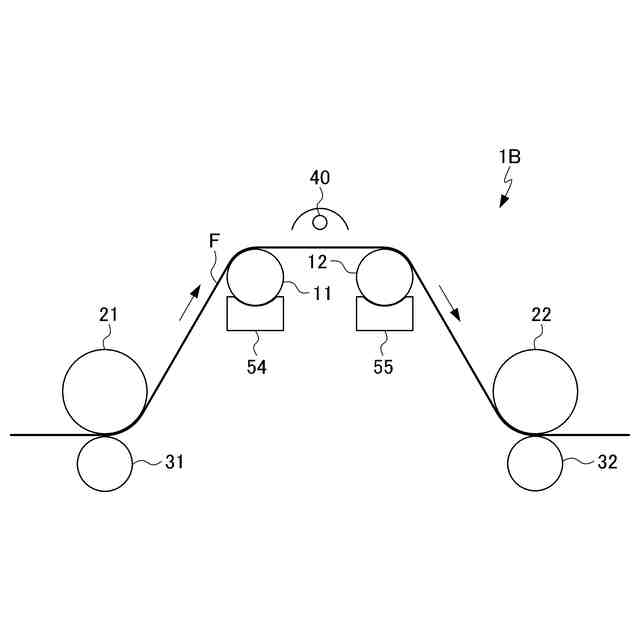

（１）本発明の一態様に係るフィルム延伸装置は、フィルムが張架される一対の張架ロールと、前記一対の張架ロールの間の前記フィルムを加熱するヒーターと、前記張架ロールを前記フィルムの下方で支持する支持体と、を備える。
【０００６】
（２）（１）のフィルム延伸装置において、前記支持体は、前記張架ロールの前記フィルムに当接する領域の全長に亘って連続して当接してもよい。
【０００７】
（３）（２）のフィルム延伸装置において、前記支持体は、前記一対の張架ロールをそれぞれ支持する一対の回転自在な支持ロールであってもよい。
【０００８】
（４）（２）のフィルム延伸装置において、前記支持体は、前記一対の張架ロールの両方を支持する単一の支持ロールであってもよい。
【０００９】
（５）（３）および（４）のフィルム延伸装置において、前記支持ロールの少なくとも外周面は、金属材料から形成されてもよい。
【００１０】
（６）（１）から（５）のフィルム延伸装置において、前記一対の張架ロールの中心間距離は、２０ｍｍ以上８０ｍｍ以下であってもよい。
