公開番号2025139622
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038560
出願日2024-03-13
発明の名称胚培養用ディッシュ
出願人医療法人浅田レディースクリニック,株式会社アステック
代理人弁理士法人明成国際特許事務所
主分類C12M 1/22 20060101AFI20250919BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】複数個のウエルを備える胚培養用ディッシュを用いた作業の作業性を向上させる。
【解決手段】胚培養用ディッシュの底部には、平面視において予め定めた配列方向に配置され、胚を培養液と共に収容可能な複数個のウエルと、前記ウエルの各々と共に前記培養液を保持可能な第1凹部であって、前記複数個の前記ウエルの他の第1凹部とは独立に配置された第1凹部と、記底部の表面より低い位置に設けられ、前記ウエルと当該ウエルに対して配置された前記第1凹部とを連通する連通部と、前記第1凹部内の前記培養液の吸い出し作業を容易化する容易化構造とを備える。
【選択図】図5
特許請求の範囲【請求項１】
胚培養用ディッシュであって、
前記胚培養用ディッシュの底部に、平面視において予め定めた配列方向に配置され、胚を培養液と共に収容可能な複数個のウエルと、
前記ウエルの各々と共に前記培養液を保持可能な第１凹部であって、前記複数個の前記ウエルの他の第１凹部とは独立に配置された第１凹部と、
記底部の表面より低い位置に設けられ、前記ウエルと当該ウエルに対して配置された前記第１凹部とを連通する連通部と、
前記第１凹部内の前記培養液の吸い出し作業を容易化する容易化構造と、
を備える、胚培養用ディッシュ。
続きを表示（約 1,100 文字）【請求項２】
前記容易化構造は、前記底部に設けられて前記培養液を保持可能な第２凹部であって、前記複数個のウエルの各々に対して、当該ウエルと連通し、他の第１凹部および他の第２凹部とは独立に設けられた第２凹部が、連通する前記ウエルを挟んで、前記第１凹部とは対向する位置に設けられた構造である、請求項１に記載の胚培養用ディッシュ。
【請求項３】
前記容易化構造は、前記第１凹部の底面を、前記ウエル側とは反対側に向けて徐々に浅くなるテーパとした構造である、請求項１に記載の胚培養用ディッシュ。
【請求項４】
当該胚培養用ディッシュは、平面視において、第１方向の最大寸法が、前記第１方向に直交する第２方向の最大寸法より大きく、
前記容易化構造は、前記第１凹部が、前記複数個の前記ウエルの各々に対して前記第２方向に離間して配置された構造である、請求項１に記載の胚培養用ディッシュ。
【請求項５】
前記容易化構造は、前記胚培養用ディッシュの前記底部の外周に、所定の高を有する外周壁を設け、前記第１凹部から前記第２方向に延長した位置に存在する前記外周壁の高さを、他の外周壁より低くした構造である、請求項４に記載の胚培養用ディッシュ。
【請求項６】
請求項１に記載の胚培養用ディッシュであって、
外周を、２×Ｎ（Ｎは２以上の整数）角形とする外周壁を備え、
前記外周壁の外側に、当該胚培養用ディッシュを把持する際に使用者の手指による把持を補助する把持補助構造を備える、胚培養用ディッシュ。
【請求項７】
前記胚培養用ディッシュは、前記底部の外周に、所定の高を有する外周壁を備え、
前記外周壁の上端外側には、把持補助構造としての突起または突条が形成されており、
前記突起または突条の高さは、前記外周壁の壁面から０．１～１．０ｍｍである、
請求項６に記載の胚培養用ディッシュ。
【請求項８】
前記胚培養用ディッシュの開口部を覆う蓋体を備え、
前記蓋体の端部外側には、高さが０．１～１．０ｍｍの突起または突条が形成されている、
請求項６に記載の胚培養用ディッシュ。
【請求項９】
更に、前記連通部における前記培養液の流動は許容し、前記ウエルに収容された前記胚の移動を阻害する移動阻害部を備える、請求項１から請求項８のいずれか一項に記載の胚培養用ディッシュ。
【請求項１０】
前記移動阻害部は、前記連通部に設けられ、前記ウエルおよび前記第１凹部の最深部より高い隆起部として形成された、請求項９に記載の胚培養用ディッシュ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、胚培養に用いられるディッシュおよびこのディッシュを用いた染色体解析用胚培養液の採取方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
不妊治療に対する社会的要請が高まっており、受精処置された処置卵や胚（以下、総称して胚という）を培養する技術およびこれに伴う検査などの手法が種々提案されている（例えば特許文献１）。特に近年、培養中の胚の染色体解析のニーズが高まっており、胚を培養している培養液中に存在する胚から遊離したＤＮＡを解析し、胚の染色体異数性などを解析する手法も提案されてる。こうした検査には、所定量の培養液が必要となる。現状では、数μｌから数十μｌ程度の培養液を吸い上げて検査に用いる。
【０００３】
培養液の吸い上げを容易にする胚培養用ディッシュについて、出願人は、特許文献２に記載のものを提案している。
【先行技術文献】
【特許文献】
【０００４】
特表２０１４－５０７６６４号公報
特開２０２３－２５７３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献２記載のディッシュは、培養液の吸い上げを行なっても、培養中の胚に対する影響が小さい優れたものであるが、胚培養装置からディッシュを取り出して行なう操作は、できる限り短時間で、かつミス無く完了する必要があり、こうした作業性向上の観点からの更なる改善を検討した。また、同様の問題が、ディッシュ自体を取り扱う場合にも生じることがあった。これはディッシュそのものを作業者が指で挟んで持ち上げたり、蓋を外したり嵌めたりする場合、ディッシュを取り落としたり、持ち上げ損なったりして、培養液や処置卵、更には作業時間をロスすることに繋がりかねない、という問題であった。
【課題を解決するための手段】
【０００６】
本開示は、以下の形態又は適用例として実現することが可能である。
【０００７】
本開示の胚培養用ディッシュは、平面視において、第１方向の最大寸法が、前記第１方向に直交する第２方向の最大寸法より大きく、当該胚培養用ディッシュの底部に、胚を培養液と共に収容可能な複数個のウエルと、前記培養液を保持可能な第１凹部であって、前記複数個の前記ウエルの各々に対して前記第２方向に離間して、他の第１凹部とは独立に配置された第１凹部と、記底部の表面より低い位置に設けられ、前記ウエルと当該ウエルに対して配置された前記第１凹部とを連通する連通部と、を備える。この胚培養用ディッシュは、その培養液の補充、交換、胚の移動などの複数個のウエルを備えた胚培養用ディッシュを用いた作業の作業性を高める。
【図面の簡単な説明】
【０００８】
第１実施形態としての胚培養装置の平面図。
培養室内に配置された胚培養用ディッシュを例示する平面図。
図２におけるＩＩＩ－ＩＩＩ矢視図。

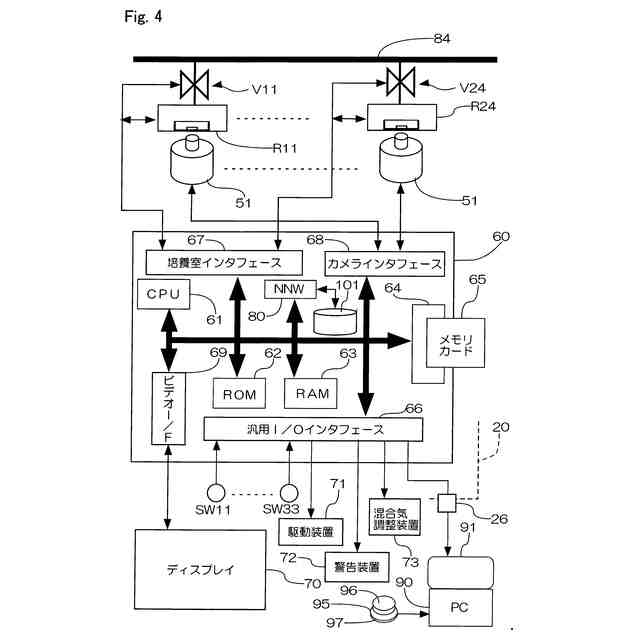

胚培養装置の電気的な構成を示す説明図。
胚培養用ディッシュを、蓋と共に例示する斜視図。
胚培養用ディッシュの一例を示す平面図。

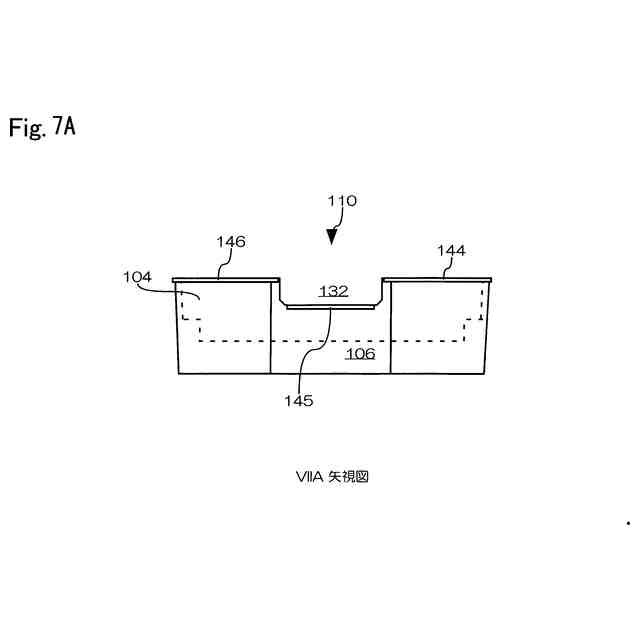

同じくその正面図。
同じくその右側面図。
蓋体とディッシュとの嵌め合いを示す説明図。
胚培養用ディッシュの一部を拡大して示す説明図。
図９におけるＸ－Ｘ矢視図。
ウエルと第１および第２凹部に培養液が満たされた状態を示す説明図。
収容部に培養液を満たし、ライスオイルで覆った状態を示す説明図。
第１凹部から培養液を吸い出す様子を示す説明図。
第２実施形態の胚培養用ディッシュの一部を拡大して示す説明図。
第２実施形態の胚培養用ディッシュのウエルと第１凹部の形状を示す断面図。
第３実施形態のウエルの形状を示す説明図。
第４実施形態のウエルの形状を示す説明図。
第５実施形態のウエルの形状を示す説明図。
第６実施形態の胚培養用ディッシュを例示する平面図。
第６実施形態の胚培養用ディッシュの各部断面を示す説明図。
第６実施形態の胚培養用ディッシュに設けられたウエルの拡大平面図。
第７実施形態の胚培養用ディッシュを例示する三面図。
第７実施形態の胚培養用ディッシュで用いられる蓋体を例示する三面図。
第７実施形態の蓋体を上面斜視図および下面斜視図を組み合わせて示す説明図。
第８実施形態としての丸形のディッシュの一形態を示す斜視図。
第８実施形態のディッシュを中心を通る垂直面で切断した場合のＸＸＶＩ－ＸＸＶＩ矢視端面図。
第９実施形態としての角形のディッシュの一形態を示す斜視図。
【発明を実施するための形態】
【０００９】
Ａ．第１実施形態：
（Ａ－１）ハードウェア構成：

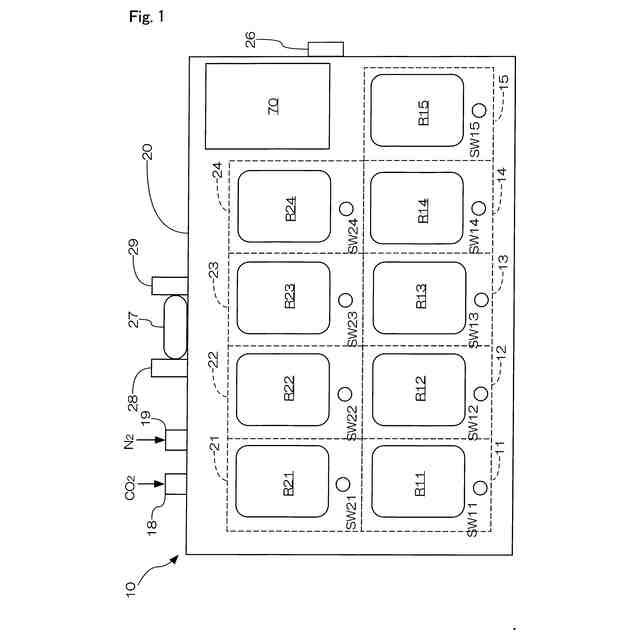

図１は、胚培養装置（インキュベータとも呼ぶ）１０の平面図、図２は、胚培養装置１０の１つの培養室内に配置された胚培養用ディッシュを模式的に示す説明図、である。この胚培養装置１０は、体外受精の処置がなされた卵子（以下、処置卵という）を一定期間、所定の培養環境、即ち恒温・恒湿度で培養するためのものである。処置卵は、必ずしも受精卵とは限らないため、胚培養装置１０において所定の期間培養される。なお、体外受精の処置は顕微鏡下で行なわれる顕微授精の場合もあれば、卵子と精子を所定の容器内で一緒にして行なわれる通常の体外受精の場合も有り得る。培養する処置卵の受精の手法は問わない。
【００１０】
この胚培養装置１０は、図１に示したように、胚培養を行なう合計９個の培養ユニットを備え、下段に培養ユニット１１～１５の５つ、上段に培養ユニット２１～２４の４つ、配列している。以下、培養ユニットに関連する部材については、まとめて呼ぶ場合は、培養ユニット１１～２４のように表記する。もとより、培養ユニットの数は問わない。各培養ユニット１１～２４は、培養室Ｒ１１～Ｒ２４と、各培養室Ｒ１１～Ｒ２４のそれぞれを密閉するカバー１７と、スイッチＳＷ１１～ＳＷ２４とを備える。スイッチＳＷ１１～ＳＷ２４を操作することで、対応する培養ユニット１１～２４のカバー１７が、図示しない駆動機構によって開閉される。もとより、培養ユニット１１～２４は、手動で開け閉めする構造であっても差し支えない。カバー１７の培養室Ｒ１１～Ｒ２４側には、シリコンゴムのシール部が設けられており、カバー１７が閉まると、培養室Ｒ１１～Ｒ２４内は、このシール部により、気密状態に保たれる。
（【００１１】以降は省略されています）
