公開番号2025139376
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038285
出願日2024-03-12
発明の名称有機物を含む廃水の処理装置、及び処理方法
出願人国立大学法人愛媛大学,積水アクアシステム株式会社,廣瀬製紙株式会社,個人,個人,チョウウァンニ
代理人弁理士法人新樹グローバル・アイピー
主分類C02F 1/72 20230101AFI20250918BHJP(水,廃水,下水または汚泥の処理)
要約【課題】水中の難分解性有機物を低コスト、低エネルギーコストで処理して、生態毒性を低減化する。
【解決手段】本開示の廃水処理装置(1)は、廃水を貯留するタンク(50)と、酸化チタンとゼオライトを含む複合シート(10)と、前記複合シート(10)が表面に貼り付けられた回転ドラム(20)であって、前記タンク(50)に水を貯留した状態で、前記複合シートの表面の一部が水に浸漬し、一部が水面上にあるように配置されている回転ドラム(30)と、前記回転ドラム(30)を、前記タンク(50)に水を貯留した状態で、複合シート(10)の表面の一部が水に浸漬し、一部が水面上にある状態を保って、回転させるモーター(40)と、水面上にある前記複合シート(10)に対して、前記複合シート(10)の表面鉛直方向を含む方向から紫外線を照射する紫外線光源(30、31～35)とを備える。
【選択図】図1
特許請求の範囲【請求項１】
有機物を含む廃水の処理装置であって、
廃水を貯留するタンクと、
酸化チタンとゼオライトを含む複合シートと、
前記複合シートが表面に貼り付けられた回転ドラムであって、前記タンクに水を貯留した状態で、前記複合シートの表面の一部が水に浸漬し、一部が水面上にあるように配置されている回転ドラムと、
前記回転ドラムを、前記タンクに水を貯留した状態で、複合シートの表面の一部が水に浸漬し、一部が水面上にある状態を保って、回転させるモーターと、
水面上にある前記複合シートに対して、前記複合シートの表面鉛直方向を含む方向から紫外線を照射する紫外線光源と
を備えた廃水処理装置。
続きを表示（約 720 文字）【請求項２】
前記複合シートは、さらに、繊維を含む、請求項１に記載の廃水処理装置。
【請求項３】
前記複合シートに含まれるゼオライトは、ＳｉＯ
２
／Ａｌ
２
Ｏ
３
の比が５０以上２００以下である、請求項１又は２に記載の廃水処理装置。
【請求項４】
酸化チタンとゼオライトを含む複合シートを用いて、有機物を含む廃水を処理する方法であって、
前記複合シートを、有機物を含む廃水に浸漬するステップ（ａ）と、
前記ステップ（ａ）の後で、大気中で、水分が付着した前記複合シートに、前記複合シートの表面鉛直方向を含む方向から紫外線を照射するステップ（ｂ）と、
前記ステップ（ｂ）の後で、前記複合シートを再び前記有機物を含む廃水に浸漬する前に、水分が付着した前記複合シートに、前記複合シートの表面鉛直方向を含む方向から紫外線を照射するステップ（ｃ）と、
を含む、廃水処理方法。
【請求項５】
前記ステップ（ａ）～（ｃ）を繰り返す、請求項４に記載の廃水処理方法。
【請求項６】
廃水処理装置を用いて、有機物を含む廃水を処理する方法であって、
回転ドラムの表面に貼り付けられた、酸化チタンとゼオライトを含む複合シートを、前記複合シートの表面の一部が前記廃水に浸漬し、一部が水面上にある状態を保って、連続的に回転させ、
前記複合シートの水面上にある部分の特定の部分が水面上にある間に、水分が付着した状態で、前記複合シートの表面鉛直方向を含む方向から紫外線を複数回照射する、
廃水処理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、有機物を含む廃水の処理装置、及び、処理方法に関する。本開示の廃水の処理装置、及び処理方法は、特に、促進酸化法を利用した、難分解性有機物を含む廃水の処理に適する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
廃水中の難分解性有機物の除去技術として、促進酸化法が知られている。促進酸化法とは、酸化チタンなどの光触媒を用いて、廃水中の難分解性有機物を分解する方法である。酸化チタンなどの光触媒は、太陽光照射下で活性酸素種を生成し難分解性有機物を分解できることから、光触媒分解は省エネルギーな促進酸化法として期待されている。
【０００３】
しかしながら、促進酸化法には課題も存在する。廃水中の共存物質による反応阻害、スケールアップにともなう水中での透過光減衰による処理性能の低下などである。それらを克服しうる光触媒装置の開発が求められている。これらの課題に対して、発明者らは、酸化チタンと高シリカ型ゼオライトを複合したシート触媒を開発し、促進酸化法で利用することを提案してきた（非特許文献１）。
【先行技術文献】
【非特許文献】
【０００４】
Y. Nomura et al., J. Water Process Eng., 48 (2022) 102936.
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の促進酸化法では、廃水中の共存物質による反応阻害、光触媒に十分な光が供給されないことによる処理性能が十分でないなどの課題があった。
【課題を解決するための手段】
【０００６】
本開示の第１の廃水処理装置は、有機物を含む廃水の処理装置であって、
廃水を貯留するタンクと、
酸化チタンとゼオライトを含む複合シートと、
前記複合シートが表面に貼り付けられた回転ドラムであって、前記タンクに水を貯留した状態で、シートの表面の一部が水に浸漬し、一部が水面上にあるように配置されている回転ドラムと、
前記回転ドラムを、前記タンクに水を貯留した状態で、複合シートの表面の一部が水に浸漬し、一部が水面上にある状態を保って、回転させるモーターと、
水面上にある前記複合シートに対して、前記複合シートの表面鉛直方向を含む方向から紫外線を照射する紫外線光源とを備える。
【０００７】
また、本開示の廃水処理方法は、酸化チタンゼオライト複合シートを用いて、有機物を含む廃水を処理する方法であって、
（ａ）複合シートを、有機物を含む廃水に浸漬するステップと、
（ｂ）ステップ（ａ）の後で、大気中で、水分が付着した前記複合シートに、複合シートの表面鉛直方向を含む方向から紫外線を照射し、
（ｃ）前記ステップ（ｂ）の後で、前記複合シートを再び前記有機物を含む廃水に浸漬する前に、水分が付着した前記複合シートに、前記複合シートの表面鉛直方向を含む方向から紫外線を照射するステップ（ｃ）と、
を含む。
【発明の効果】
【０００８】
本開示の廃水処理装置は、酸化チタンとゼオライトを含む複合シートを、回転ドラムの表面に貼り付け、複合シートが水中と大気中を移動し、複合シートが大気中において、複合シートの表面に垂直を含む方向から紫外線を照射するので、紫外線によって、効率よく複合シートの触媒機能を利用することができ、有機物を効率よく分解し、生態毒性を低減化することができる。
【図面の簡単な説明】
【０００９】

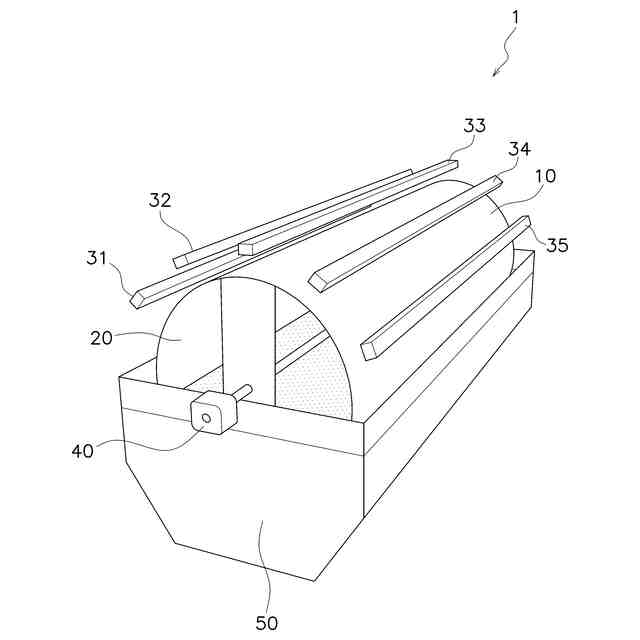

本実施形態の廃水処理装置１（ＲＡＯＣ）の概略斜視図である。
参考例の廃水処理装置１ａにおける紫外線照射効率を説明する模式側面図である。
本実施形態の廃水処理装置１における紫外線照射効率を説明する模式側面図である。
本実施形態の廃水処理装置１において、廃水中の疎水性医薬品が分解される様子を模式的に説明する図である。
実施例１において、サルファメタジン溶液（ＳＭＴ溶液）を、酸化チタンゼオライト複合シート１０を用いた廃水処理装置１（ＲＡＯＣ）によって処理したときの、処理水中のＳＭＴ量（ｍｇ）、複合シート中のＳＭＴ量（ｍｇ）、処理水中と複合シート中を合わせた系内のＳＭＴ量（ｍｇ）の処理時間依存性（ｈ）を示す図である。横軸の上部には、紫外線照射量（ＵＶＤｏｓｅ（ＭＪ／ｃｍ
２
））を示している。
実施例１において、サルファメタジン溶液（ＳＭＴ溶液）を、酸化チタンゼオライト複合シート１０を用いた廃水処理装置１（ＲＡＯＣ）によって処理したときの、生分解阻害率（％）と、処理水中の全有機炭素濃度（ＴＯＣ濃度（ＰＰＭ））の処理時間依存性（ｈ）を示す図である。横軸の上部には、ＵＶ照射による投入エネルギー（紫外線照射量（ＭＪ／ｃｍ
２
）を示している。
実施例１（酸化チタンゼオライト複合シート使用、ＴｉＯ
２
－Ｚｅｏｌｉｔｅｃｏｍｐｏｓｉｔｅｓｈｅｅｔ）、比較例１（酸化チタンシート使用、ＴｉＯ
２
－Ｏｎｌｙｓｈｅｅｔ）において、サルファメタジン溶液（ＳＭＴ溶液）を、廃水処理装置１（ＲＡＯＣ）によって、１０７時間処理したとき、処理時点における試料（横軸において、Ａは暗条件、Ｄは明条件、数字は各条件での処理時間を示す。）の増殖阻害率（％）を示す図である。
実施例１において、サルファメタジン溶液（ＳＭＴ溶液）を、酸化チタンゼオライト複合シート１０を用いた廃水処理装置１（ＲＡＯＣ）によって処理したときの、処理水中のＳＭＴ－ＯＨ量、複合シート中のＳＭＴ－ＯＨ量、処理水中と複合シート中を合わせた系内のＳＭＴ－ＯＨ量の処理時間（ｈ）依存性を示す図である。処理時間依存性は、明条件処理の開始時間を０としている。ＳＭＴ－ＯＨ量は、最大値で規格化した値（ピーク面積比）である。
実施例１において、サルファメタジン溶液（ＳＭＴ溶液）を、酸化チタンゼオライト複合シート１０を用いた廃水処理装置１（ＲＡＯＣ）によって処理したときの、処理水中のＡＤＭＰ量、複合シート中のＡＤＭＰ量、処理水中と複合シート中を合わせた系内のＡＤＭＰ量の処理時間（ｈ）依存性を示す図である。処理時間依存性は、明条件処理の開始時間を０としている。ＡＤＭＰ量は、最大値で規格化した値（ピーク面積比）である。
実施例１において、サルファメタジン溶液（ＳＭＴ溶液）を、酸化チタンゼオライト複合シート１０を用いた廃水処理装置１（ＲＡＯＣ）によって処理したときの、処理水中のＡＤＭＰ－ＯＨ量、複合シート中のＡＤＭＰ－ＯＨ量、処理水中と複合シート中を合わせた系内のＡＤＭＰ－ＯＨ量の処理時間（ｈ）依存性を示す図である。処理時間依存性は、明条件処理の開始時間を０としている。ＡＤＭＰ－ＯＨ量は、最大値で規格化した値（ピーク面積比）である。
実施例１において、サルファメタジン溶液（ＳＭＴ溶液）を、酸化チタンゼオライト複合シート１０を用いた廃水処理装置１（ＲＡＯＣ）によって処理したときの、処理水中のｐ－ＡＰ量、複合シート中のｐ－ＡＰ量、処理水中と複合シート中を合わせた系内のｐ－ＡＰ量の処理時間（ｈ）依存性を示す図である。処理時間依存性は、明条件処理の開始時間を０としている。ｐ－ＡＰ量は、最大値で規格化した値（ピーク面積比）である。
実施例１において、サルファメタジン溶液（ＳＭＴ溶液）を、酸化チタンゼオライト複合シート１０を用いた廃水処理装置１（ＲＡＯＣ）によって処理したときの、処理水中のＡＤＭＰ濃度とｐ－ＡＰ濃度（ｍｇ／Ｌ）の処理時間（ｈ）依存性を示す図である。処理時間依存性は、明条件処理の開始時間を０としている。
サルファメタジン（ＳＭＴ）の用量応答曲線である。
ＡＤＭＰの用量応答曲線である。
【発明を実施するための形態】
【００１０】
本開示は、促進酸化法を用いた、有機物を含む廃水の処理に関する。ここで、廃水とは、畜産業、養殖施設、医療施設などの廃水、都市の生活排水を含む。有機物としては、特に難分解性有機物、又は／及び、医薬品である。医薬品としては、特に抗生物質である。
（【００１１】以降は省略されています）
