公開番号2025139017
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037715
出願日2024-03-12
発明の名称液体吐出ヘッド、液体吐出装置および液体吐出ヘッドの製造方法
出願人セイコーエプソン株式会社
代理人弁理士法人明成国際特許事務所
主分類B41J 2/14 20060101AFI20250918BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】圧電体の一部を覆う電極の端部付近で、圧電体に焼損が発生する可能性を低減可能な技術を提供する。
【解決手段】液体吐出ヘッドは、圧電体と、圧電体が駆動されることで内部に貯留された液体に圧力が付与される圧力室が、圧力室の延在方向と交差する方向である配列方向に複数並んで設けられた圧力室基板と、圧電体に対して、延在方向および配列方向に交差する方向である積層方向の一方側に設けられた第1電極と、圧電体に対して、一方側とは逆側である積層方向の他方側に設けられた第2電極と、積層方向において圧電体と第2電極が重なる領域を第1領域、積層方向において圧電体が存在し第2電極が存在しない領域を第2領域とした場合に、延在方向における第1領域と第2領域との境界である境界領域において圧電体に対して他方側に設けられた保護層と、を備え、保護層は、圧電体と同じ材料から構成される。
【選択図】図12
特許請求の範囲【請求項１】
液体吐出ヘッドであって、
圧電体と、
前記圧電体が駆動されることで内部に貯留された液体に圧力が付与される圧力室が、前記圧力室の延在方向と交差する方向である配列方向に複数並んで設けられた圧力室基板と、
前記圧電体に対して、前記延在方向および前記配列方向に交差する方向である積層方向の一方側に設けられた第１電極と、
前記圧電体に対して、前記一方側とは逆側である前記積層方向の他方側に設けられた第２電極と、
前記積層方向において前記圧電体と前記第２電極が重なる領域を第１領域、前記積層方向において前記圧電体が存在し前記第２電極が存在しない領域を第２領域とした場合に、前記延在方向における前記第１領域と前記第２領域との境界である境界領域において前記圧電体に対して前記他方側に設けられた保護層と、を備え、
前記保護層は、前記圧電体と同じ材料から構成される、
液体吐出ヘッド。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の液体吐出ヘッドであって、
前記圧電体および前記保護層は、チタン酸ジルコン酸鉛を含む、
液体吐出ヘッド。
【請求項３】
請求項１または２に記載の液体吐出ヘッドであって、
前記保護層の（１００）配向度は、前記圧電体の（１００）配向度よりも低い、
液体吐出ヘッド。
【請求項４】
請求項１または２に記載の液体吐出ヘッドであって、
前記保護層のヤング率は、前記圧電体のヤング率よりも高い、
液体吐出ヘッド。
【請求項５】
請求項１または２に記載の液体吐出ヘッドであって、
前記保護層の前記積層方向の厚みは、前記圧電体の前記積層方向の厚みよりも薄い、
液体吐出ヘッド。
【請求項６】
請求項１または２に記載の液体吐出ヘッドであって、
前記保護層の圧電定数は、前記圧電体の圧電定数よりも小さい、
液体吐出ヘッド。
【請求項７】
請求項１に記載の液体吐出ヘッドであって、
前記境界領域は、
第１境界領域と、
前記第１境界領域よりも前記延在方向において前記第１領域に近い第２境界領域と、
前記第１境界領域よりも前記延在方向において前記第２領域に近い第３境界領域と、を含む、
液体吐出ヘッド。
【請求項８】
請求項７に記載の液体吐出ヘッドであって、
前記第２電極は、
第１層と、
前記第１層の前記他方側に設けられた第２層と、を有する、
液体吐出ヘッド。
【請求項９】
請求項８に記載の液体吐出ヘッドであって、
前記保護層の少なくとも一部は、前記積層方向において前記第１層と前記第２層の間に挟まれる、
液体吐出ヘッド。
【請求項１０】
請求項８に記載の液体吐出ヘッドであって、
前記第１境界領域には、前記積層方向において、前記第１層が存在し、前記第２層が存在せず、
前記第２境界領域には、前記積層方向において、前記第１層および前記第２層が存在し、
前記第３境界領域には、前記積層方向において、前記第１層と前記第２層のいずれも存在しない、
液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、液体吐出ヘッド、液体吐出装置および液体吐出ヘッドの製造方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１には、圧電体層が上電極に覆われない領域と、圧電体層が上電極に覆われる領域と、の境界を含む領域を覆う保護膜を有する、液体噴射ヘッドが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１３５６１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般的に、圧電体の一部を覆う電極を形成する場合、まず圧電体の全体を覆う電極を形成し、その後に電極の一部をエッチングにより除去する。このとき、除去されずに残る電極の端部付近で、圧電体にクラックが発生する場合がある。このクラックに対して水分が混入することで、圧電体を挟むように形成されている２つの電極が短絡し、圧電体に焼損が発生するという問題があった。そのため、圧電体の一部を覆う電極の端部付近で、圧電体に焼損が発生する可能性を低減可能な技術が望まれている。
【課題を解決するための手段】
【０００５】
本開示の第１の形態によれば、液体吐出ヘッドが提供される。この液体吐出ヘッドは、圧電体と、前記圧電体が駆動されることで内部に貯留された液体に圧力が付与される圧力室が、前記圧力室の延在方向と交差する方向である配列方向に複数並んで設けられた圧力室基板と、前記圧電体に対して、前記延在方向および前記配列方向に交差する方向である積層方向の一方側に設けられた第１電極と、前記圧電体に対して、前記一方側とは逆側である前記積層方向の他方側に設けられた第２電極と、前記積層方向において前記圧電体と前記第２電極が重なる領域を第１領域、前記積層方向において前記圧電体が存在し前記第２電極が存在しない領域を第２領域とした場合に、前記延在方向における前記第１領域と前記第２領域との境界である境界領域において前記圧電体に対して前記他方側に設けられた保護層と、を備え、前記保護層は、前記圧電体と同じ材料から構成される。
【０００６】
本開示の第２の形態によれば、液体吐出装置が提供される。この液体吐出装置は、上記第１の形態の液体吐出ヘッドと、前記液体吐出ヘッドから液体を吐出させる吐出動作を制御する制御部と、を備える。
【０００７】
本開示の第３の形態によれば、液体吐出ヘッドの製造方法が提供される。前記液体吐出ヘッドは、圧電体と、前記圧電体に対して積層方向の一方側に設けられた第１電極と、を備え、この液体吐出ヘッドの製造方法は、前記圧電体の、前記一方側とは逆側である前記積層方向の他方側に、第２電極を形成する第１工程と、前記積層方向において前記圧電体と前記第２電極が重なる領域を第１領域、前記積層方向において前記圧電体が存在し前記第２電極が存在しない領域を第２領域、前記積層方向と交差する方向である延在方向における前記第１領域と前記第２領域との境界である領域を境界領域とした場合に、前記延在方向における前記第２電極の端部が前記境界領域に位置するように、前記第２領域の前記第２電極をエッチングにより除去する第２工程と、前記圧電体および前記第２電極の前記他方側に、前記圧電体と同じ材料から構成される保護層を形成する第３工程と、前記第１領域および前記第２領域の前記保護層をエッチングにより除去する第４工程と、を備える。
【図面の簡単な説明】
【０００８】
第１実施形態における液体吐出装置の概略構成を示す説明図。

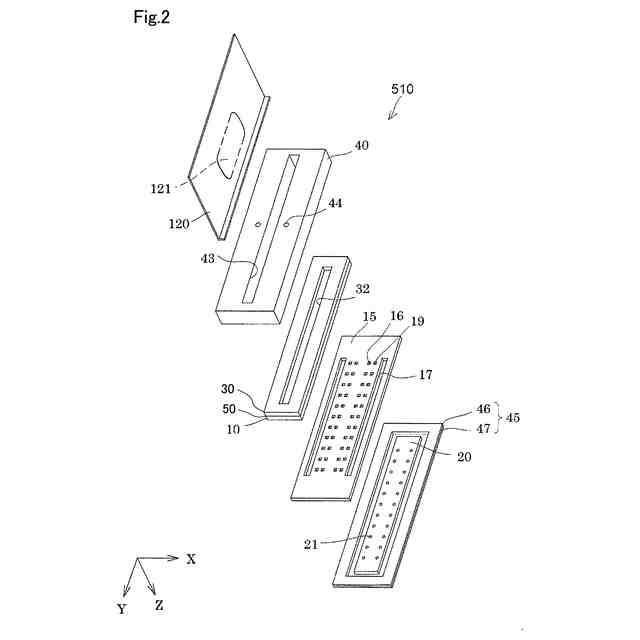

液体吐出ヘッドの構成を示す分解斜視図。
液体吐出ヘッドの構成を平面視で示す説明図。
図３のＩＶ－ＩＶ位置を示す断面図。
圧電素子の詳細な構成を模式的に示す断面図。
液体吐出ヘッドの製造方法を示すフローチャート。
圧電体の－Ｚ方向側に第２電極の第１層が形成された状態を示す図。

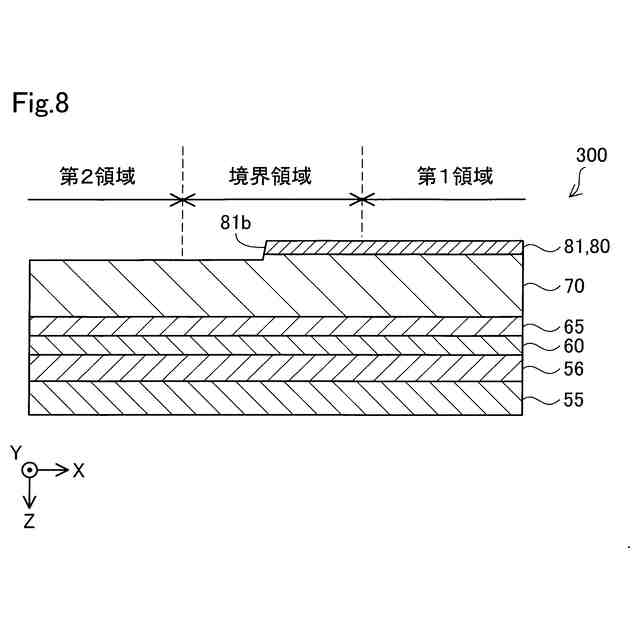

第１層がエッチングされた状態を示す図。
圧電体および第１層の－Ｚ方向側に保護層が形成された状態を示す図。
第１領域および第２領域の保護層が除去された状態を示す図。
圧電体、第１層、および保護層の－Ｚ方向側に第２層が形成された状態を示す図。
第２層がエッチングされた状態を示す図。
【発明を実施するための形態】
【０００９】
Ａ．第１実施形態：

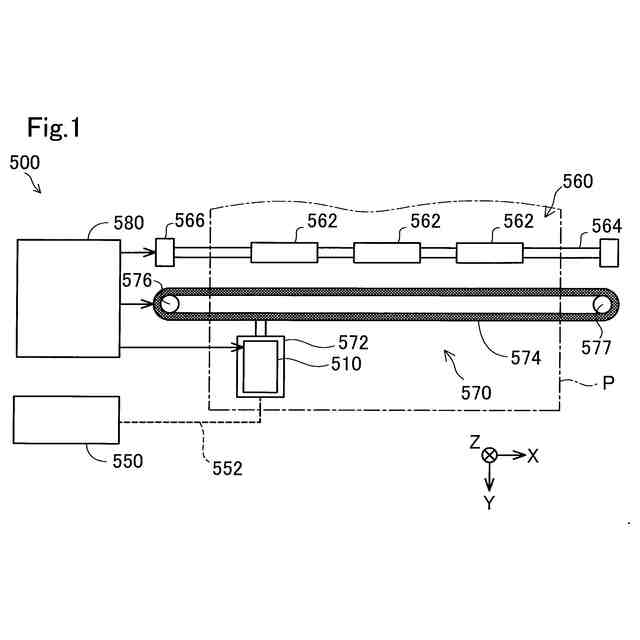

図１は、第１実施形態における液体吐出装置５００の概略構成を示す説明図である。本実施形態において、液体吐出装置５００は、液体の一例としてのインクを印刷用紙Ｐに吐出して画像を形成するインクジェット式プリンターである。なお、液体吐出装置５００は、印刷用紙Ｐに代えて、樹脂フィルム、布帛等の任意の種類の媒体を、インクの吐出対象としてもよい。図１ならびに図１以降の各図に示すＸ、Ｙ、Ｚは、互いに直交する３つの空間軸を表している。本明細書では、これらの軸に沿った方向をＸ軸方向、Ｙ軸方向、及びＺ軸方向とも呼ぶ。向きを特定する場合には、正の方向を「＋」、負の方向を「－」として、方向表記に正負の符合を併用し、各図の矢印が向かう向きを＋方向、その反対方向を－方向として説明する。本実施形態では、Ｚ軸方向は、鉛直方向と一致しており、＋Ｚ方向は鉛直下向き、－Ｚ方向は鉛直上向きを示す。さらに、正方向及び負方向を限定しない場合には、３つのＸ、Ｙ、ＺがＸ軸、Ｙ軸、Ｚ軸であるとして説明する。
【００１０】
液体吐出装置５００は、液体吐出ヘッド５１０と、インクタンク５５０と、搬送機構５６０と、移動機構５７０と、制御部５８０とを備えている。液体吐出ヘッド５１０には、複数のノズルが形成されており、例えば、ブラック、シアン、マゼンタ、イエローの合計４色のインクを＋Ｚ方向に吐出して、印刷用紙Ｐ上に画像を形成する。液体吐出ヘッド５１０は、キャリッジ５７２に搭載され、キャリッジ５７２の移動と共に主走査方向に往復移動する。本実施形態において、主走査方向は、＋Ｘ方向および－Ｘ方向である。液体吐出ヘッド５１０は、４色に限らず、さらにライトシアン、ライトマゼンタ、クリア、ホワイトなど、任意のインクを吐出してもよい。
（【００１１】以降は省略されています）
