公開番号2025138120
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036999
出願日2024-03-11
発明の名称液吐出装置、及び液吐出方法
出願人株式会社リコー
代理人個人,個人
主分類B05C 5/00 20060101AFI20250917BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】吐出異常を低減する。
【解決手段】本発明の一態様に係る液吐出装置は、ノズル孔が設けられたノズル板を含む液室と、液を前記液室へ供給する供給手段と、前記液室に設けられる弁体と、前記弁体を移動させる弁体移動手段と、を備え、前記液を吐出するとき、及び前記液を吐出しないときの双方において、前記液室から前記ノズル孔に前記液を供給し、前記液を吐出しないときにおける前記ノズル孔への前記液の供給量は、前記液を吐出するときにおける前記ノズル孔への前記液の供給量よりも少ない。
【選択図】図3
特許請求の範囲【請求項１】
ノズル孔が設けられたノズル板を含む液室と、
液を前記液室へ供給する供給手段と、
前記液室に設けられる弁体と、
前記弁体を移動させる弁体移動手段と、を備え、
前記液を吐出するとき、及び前記液を吐出しないときの双方において、前記液室から前記ノズル孔に前記液を供給し、
前記液を吐出しないときにおける前記ノズル孔への前記液の供給量は、前記液を吐出するときにおける前記ノズル孔への前記液の供給量よりも少ない、液吐出装置。
続きを表示（約 1,400 文字）【請求項２】
前記弁体における前記ノズル板が位置する側の端面には、第１の溝が設けられており、
前記液を吐出しないときに、前記第１の溝を通して、前記液室から前記ノズル孔へ前記液を供給する、請求項１に記載の液吐出装置。
【請求項３】
前記弁体における前記ノズル板が位置する側の端面には、第１の凸部が設けられており、
前記液を吐出しないときに、前記第１の凸部が前記ノズル板に当接することで形成される第１の隙間を通して、前記液室から前記ノズル孔へ前記液を供給する、請求項１又は請求項２に記載の液吐出装置。
【請求項４】
前記弁体における前記ノズル板が位置する側の端面は、第１の多孔質構造を有し、
前記液を吐出しないときに、前記第１の多孔質構造の孔を通して前記ノズル孔へ前記液を供給する、請求項１又は請求項２に記載の液吐出装置。
【請求項５】
前記ノズル板における前記弁体が位置する側の上面には、第２の溝が設けられており、
前記液を吐出しないときに、前記第２の溝を通して、前記液室から前記ノズル孔へ前記液を供給する、請求項１又は請求項２に記載の液吐出装置。
【請求項６】
前記ノズル板における前記弁体が位置する側の上面には、第２の凸部が設けられており、
前記液を吐出しないときに、前記第２の凸部が前記弁体に当接することで形成される第２の隙間を通して、前記液室から前記ノズル孔へ前記液を供給する、請求項１又は請求項２に記載の液吐出装置。
【請求項７】
前記ノズル板における前記弁体が位置する側の上面において、前記ノズル孔と、前記第２の凸部が形成される領域との間には、前記第２の凸部が形成されない領域が設けられる、請求項６に記載の液吐出装置。
【請求項８】
前記ノズル板における前記弁体が位置する側の上面は、第２の多孔質構造を有し、
前記液を吐出しないときに、前記第２の多孔質構造の孔を通して、前記液室から前記ノズル孔へ前記液を供給する、請求項１又は請求項２に記載の液吐出装置。
【請求項９】
前記弁体移動手段による前記弁体の移動を制御する制御部を、さらに備え
前記制御部は、前記弁体移動手段による前記弁体の移動により、前記液を吐出する第１モードと、前記液を吐出しない第２モードと、を切り替え可能であり、
前記第１モードでは、前記弁体における前記ノズル板が位置する側の端面は、前記ノズル板における前記弁体が位置する側の上面から第１の距離だけ離れて位置し、
前記第２モードでは、前記弁体の前記端面は、前記ノズル板の前記上面から前記第１の距離よりも短い第２の距離だけ離れて位置し、
前記第２モードにおいて、前記弁体の前記端面と前記ノズル板の前記上面との間を通して、前記液室から前記ノズル孔に前記液を供給する、請求項１又は請求項２に記載の液吐出装置。
【請求項１０】
前記制御部は、前記弁体移動手段による前記弁体の移動により、前記液を前記ノズル孔に供給しない第３モードにさらに切り替え可能であり、
前記第３モードにおいて、前記弁体の前記端面は、前記ノズル板の前記上面から前記第２の距離より短い第３の距離だけ離れて位置する、または前記ノズル板の前記上面に当接する、請求項９に記載の液吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液吐出装置、及び液吐出方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、液室へ供給される加圧された液を、液室に設けられたノズル孔を弁体の移動で開くことによって吐出し、また弁体の移動でノズル孔を閉じることによって非吐出にする、弁開閉式の液吐出装置が知られている。
【０００３】
例えば、特許文献１には、吐出異常を低減するために、吐出しないときにノズル孔内の液面を振動させることにより、増粘した液を液室内で攪拌させる方法が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、弁開閉式の液吐出装置では、液室内の液が加圧されているため、吐出しないときにノズル孔内の液面を振動させることができない。そのため、弁開閉式の液吐出装置では、特許文献１に記載された方法により、増粘した液を液室内で攪拌させることができず、吐出異常を低減できない。
【０００５】
本発明は、吐出異常を低減することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る液吐出装置は、ノズル孔が設けられたノズル板を含む液室と、液を前記液室へ供給する供給手段と、前記液室に設けられる弁体と、前記弁体を移動させる弁体移動手段と、を備え、前記液を吐出するとき、及び前記液を吐出しないときの双方において、前記液室から前記ノズル孔に前記液を供給し、前記液を吐出しないときにおける前記ノズル孔への前記液の供給量は、前記液を吐出するときにおける前記ノズル孔への前記液の供給量よりも少ない。
【発明の効果】
【０００７】
本発明によれば、吐出異常を低減できる。
【図面の簡単な説明】
【０００８】

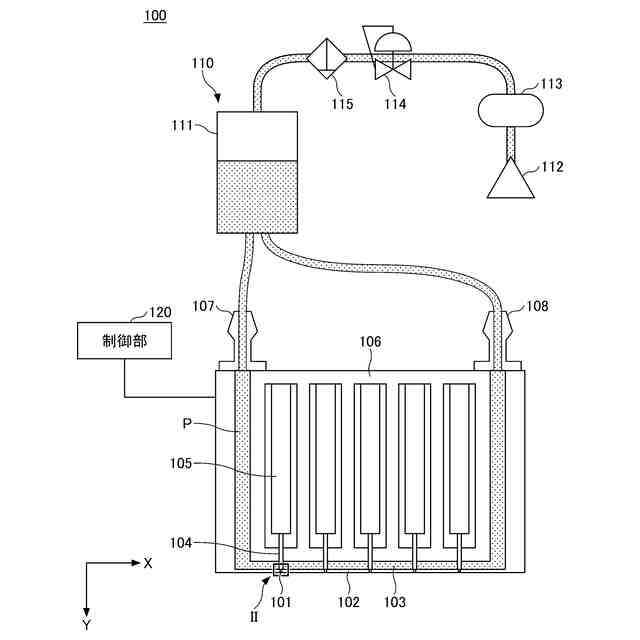

本発明の第一実施形態に係る液吐出装置の全体構成の一例を示す模式的断面図である。

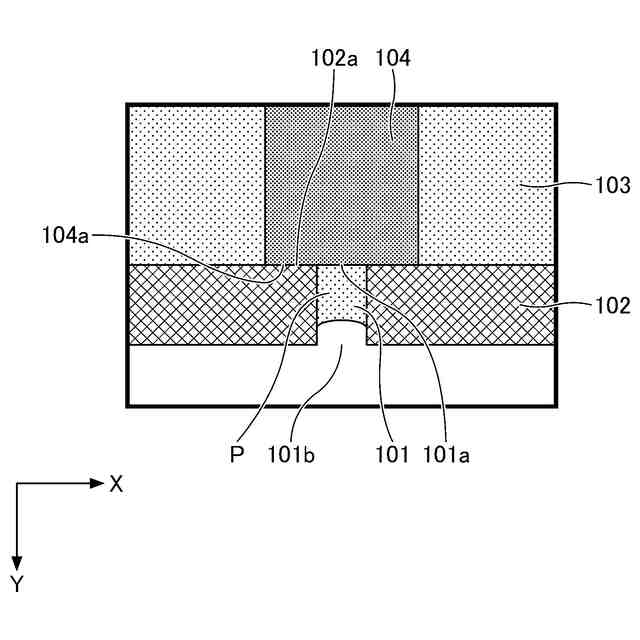

弁体でノズル孔をほぼ完全に閉じた状態を示すノズル孔周辺の拡大図である。

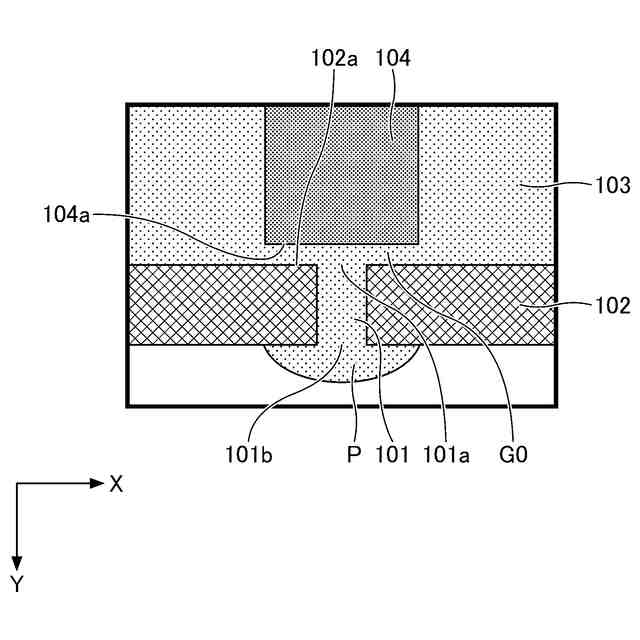

弁体でノズル孔を完全には閉じていない状態を示すノズル孔周辺の拡大図である。

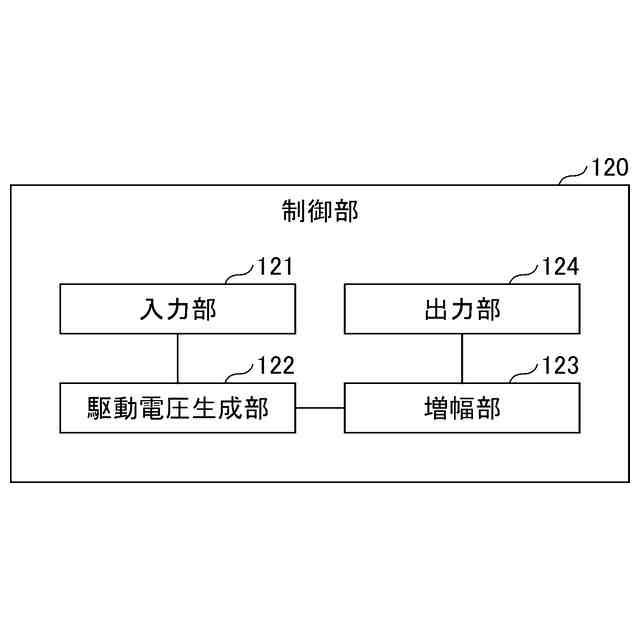

本発明の第一実施形態に係る液吐出装置が備える制御部の機能構成を示すブロック図である。

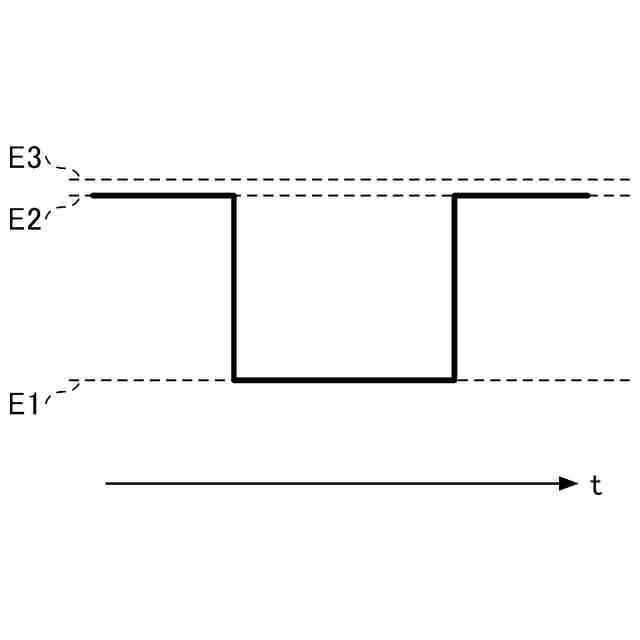

本発明の第一実施形態に係る液吐出装置が備える弁体移動手段の駆動電圧を示す図である。

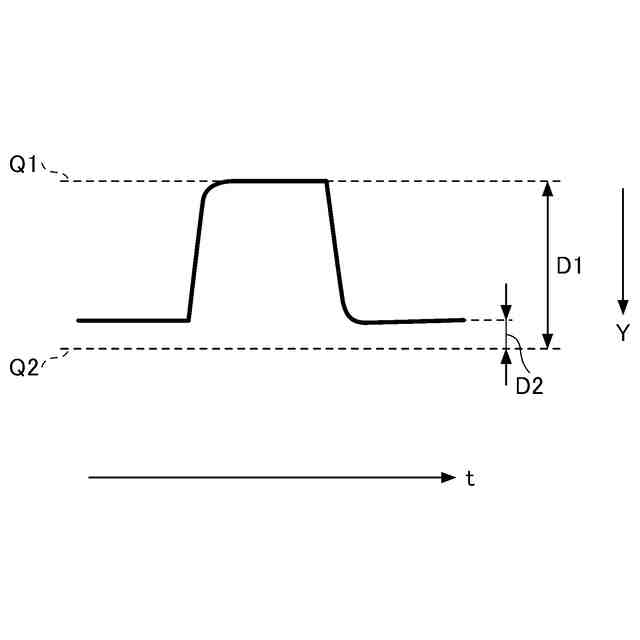

図５の駆動電圧に応じて弁体の端面が移動する様子を示す図である。

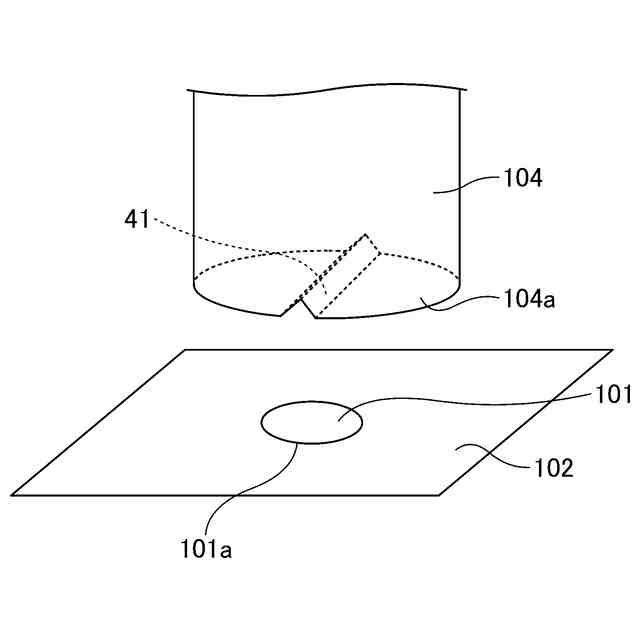

本発明の第一実施形態の第一変形例に係る液吐出装置が備える弁体を示す模式的斜視図である。

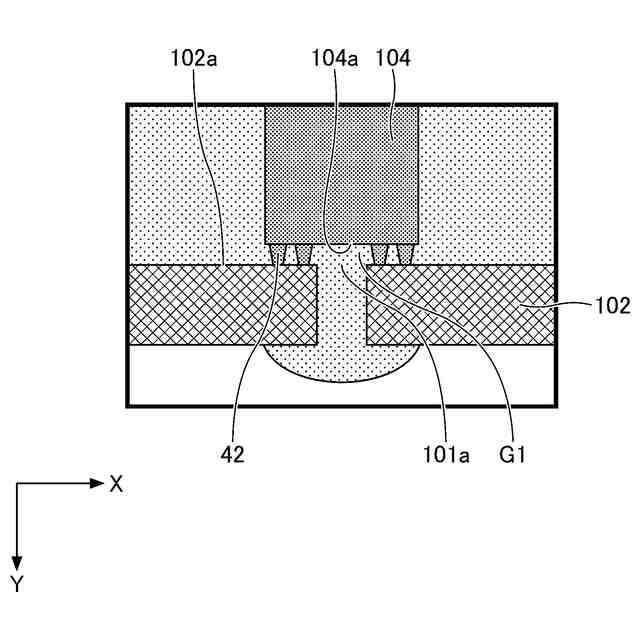

本発明の第一実施形態の第二変形例に係る液吐出装置が備える弁体を示す模式的断面図である。

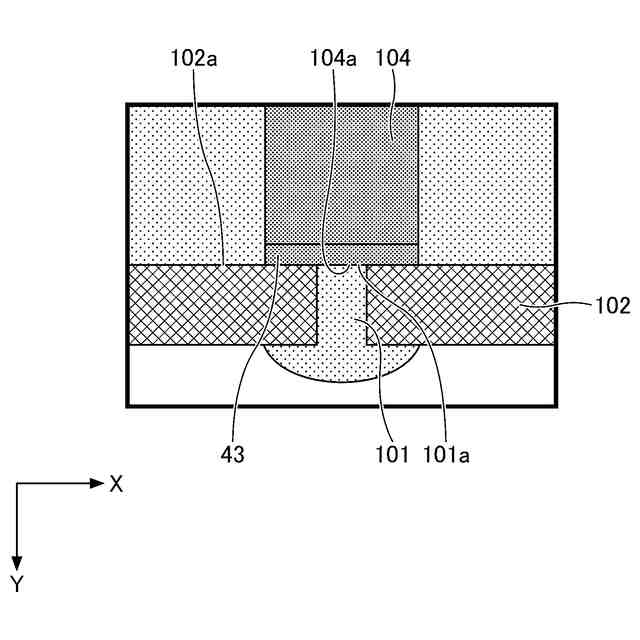

本発明の第一実施形態の第三変形例に係る液吐出装置が備える弁体を示す模式的断面図である。
本発明の第一実施形態の第四変形例に係る液吐出装置が備えるノズル板を示す模式的斜視図である。
本発明の第一実施形態の第五変形例に係る液吐出装置が備えるノズル板を示す模式的断面図である。
本発明の第一実施形態の第六変形例に係る液吐出装置が備えるノズル板を示す模式的図である。
本発明の第二実施形態に係る液吐出装置において液を吐出しない状態を示す模式的断面図である。
本発明の第二実施形態に係る液吐出装置において液を吐出する状態を示す模式的断面図である。
本発明の第三実施形態に係る塗布装置の構成を示す模式図である。
本発明の第三実施形態に係る塗布装置の対象物への配置の第一例を示す図である。
本発明の第三実施形態に係る塗布装置の対象物への配置の第二例を示す図である。
本発明の第七変形例に係る液吐出装置が備えるノズル板を示す第１模式的断面図である。
本発明の第七変形例に係る液吐出装置が備えるノズル板を示す第２模式的断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態に係る液吐出装置、及び液吐出方法について図面を参照しながら詳細に説明する。但し、以下に示す形態は、本実施形態の技術思想を具現化するための液吐出装置、及び液吐出方法を例示するものであって、以下に限定するものではない。また、実施形態に記載されている構成部の寸法、材質、形状、その相対的配置等は、特定的な記載がない限り、本発明の範囲をそれのみに限定する趣旨ではなく、単なる説明例にすぎない。なお、各図面が示す部材の大きさ、位置関係等は、説明を明確にするため誇張していることがある。また、以下の説明において、同一の名称、符号については同一もしくは同質の部材を示しており、詳細説明を適宜省略する。
【００１０】
以下に示す図において、方向表現にＸ軸及びＹ軸を用いる場合がある。Ｘ軸が延びる方向をＸ方向とし、Ｙ軸が延びる方向をＹ方向とする。Ｘ軸を示す矢印が向く方向を＋Ｘ方向、＋Ｘ方向の反対方向を－Ｘ方向と表記する。Ｙ軸を示す矢印が向く方向を＋Ｙ方向、＋Ｙ方向の反対方向を－Ｙ方向と表記する。本発明の実施形態に係る液吐出装置が備えるノズル板の法線方向は、Ｙ方向に沿うものとする。但し、これらの方向表現は、相対的な位置、向き、方向等の関係を述べるに過ぎず、使用時における関係と一致していなくてもよい。
（【００１１】以降は省略されています）
