公開番号2025136771
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035603
出願日2024-03-08
発明の名称媒体搬送装置、記録装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250911BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】搬送ベルトが移動可能な構成において効率的に異物回収が可能な媒体搬送装置を提供すること。
【解決手段】媒体搬送装置は、記録を行う記録部と対向する対向位置において被記録媒体を搬送する搬送ベルトを有する搬送部と、前記対向位置にある前記搬送ベルトの鉛直下方に配置され、前記搬送ベルトから脱落した異物を回収可能な回収部と、を備え、前記搬送ベルトは、前記対向位置と、前記対向位置とは異なる位置である退避位置と、の間で移動可能に構成されており、前記回収部は、前記搬送ベルトの移動に連動して移動する。
【選択図】図3
特許請求の範囲【請求項１】
記録を行う記録部と対向する対向位置において被記録媒体を搬送する搬送ベルトを有する搬送部と、
前記対向位置にある前記搬送ベルトの鉛直下方に配置され、前記搬送ベルトから脱落した異物を回収可能な回収部と、を備え、
前記搬送ベルトは、前記対向位置と、前記対向位置とは異なる位置である退避位置と、の間で移動可能に構成されており、
前記回収部は、前記搬送ベルトの移動に連動して移動する、
媒体搬送装置。
続きを表示（約 820 文字）【請求項２】
前記搬送部と前記回収部とを接続するリンク機構を、さらに備え、
前記回収部は、前記搬送ベルトの移動に連動して移動する際に前記リンク機構によって姿勢が変化する、
請求項１に記載の媒体搬送装置。
【請求項３】
前記対向位置における前記搬送ベルトの姿勢と、前記退避位置における前記搬送ベルトの姿勢と、は異なる、
請求項１に記載の媒体搬送装置。
【請求項４】
前記搬送部と前記回収部とを接続するリンク機構を、さらに備え、
前記回収部は、前記搬送ベルトの移動に連動して移動する際に前記リンク機構によって姿勢が変化する、
請求項３に記載の媒体搬送装置。
【請求項５】
前記対向位置にある前記搬送ベルトに接触して前記搬送ベルトのクリーニングを行うクリーニング部を更に備え、
前記回収部は、前記クリーニング部の鉛直下方に配置される、
請求項１に記載の媒体搬送装置。
【請求項６】
前記クリーニング部は、前記搬送ベルトの移動に連動して移動する、
請求項５に記載の媒体搬送装置。
【請求項７】
前記回収部は着脱可能に構成される、
請求項１に記載の媒体搬送装置。
【請求項８】
前記回収部は、前記異物を収納可能な収納室を有し、
前記搬送ベルトが前記退避位置にある時に前記収納室内の前記異物の脱落を規制する規制壁を有する、
請求項２または４に記載の媒体搬送装置。
【請求項９】
被記録媒体に記録を行う記録部と、
請求項１～７のいずれかに記載の媒体搬送装置と、を備える、
記録装置。
【請求項１０】
被記録媒体に記録を行う記録部と、
請求項８に記載の媒体搬送装置と、を備える、
記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、媒体搬送装置、および当該媒体搬送装置を備えた記録装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、特許文献１には、用紙などの媒体の収容カセットから保持トレイに向けて湾曲しつつ延びる媒体の搬送路において、媒体に記録を行う液体噴射部と対向する位置に搬送ベルトを備えた液体噴射装置が開示されている。当該文献によれば、搬送ベルトは、搬送路において媒体を支持する対向位置と、搬送路から離れる退避位置との間で移動可能に構成されており、搬送ベルトが退避位置に移動した際には、メンテナンス装置により液体噴射部の吸引クリーニング及びワイピングなどのメンテナンス動作を行う、としている。
【０００３】
このような搬送ベルトに用紙の紙粉などの異物が付着すると、媒体の吸着不良などの不具合が発生する懸念があった。特に、紙粉が飛散して液体噴射部に付着した場合には、吐出ノズル詰りが生じる虞があり、異物を回収する方法が求められていた。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－６５３０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１には、異物を回収する方法に関する記載は見当たらず、改善の余地があった。例えば、搬送ベルトの下に落下する紙粉等の異物を回収する回収部を設けることが考えられるが、搬送ベルトが移動可能な構成において回収部を設ける場合、搬送ベルトの移動を阻害しないように搬送ベルトの移動領域よりも離れた位置に回収部を設ける必要があるため、異物が飛散し兼ねず、効率的に異物回収ができないという課題があった。つまり、搬送ベルトが移動可能な構成において効率的に異物回収が可能な媒体搬送装置、および、記録装置が求められていた。
【課題を解決するための手段】
【０００６】
本願の一態様に係る媒体搬送装置は、記録を行う記録部と対向する対向位置において被記録媒体を搬送する搬送ベルトを有する搬送部と、前記対向位置にある前記搬送ベルトの鉛直下方に配置され、前記搬送ベルトから脱落した異物を回収可能な回収部と、を備え、前記搬送ベルトは、前記対向位置と、前記対向位置とは異なる位置である退避位置と、の間で移動可能に構成されており、前記回収部は、前記搬送ベルトの移動に連動して移動する。
【０００７】
本願の一態様に係る記録装置は、被記録媒体に記録を行う記録部と、上記の媒体搬送装置と、を備える。
【図面の簡単な説明】
【０００８】

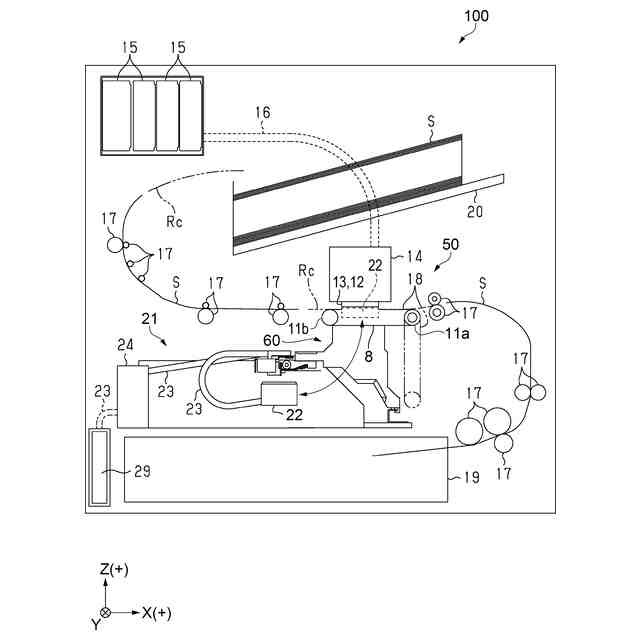

実施形態１に係る記録装置の概略構成図。

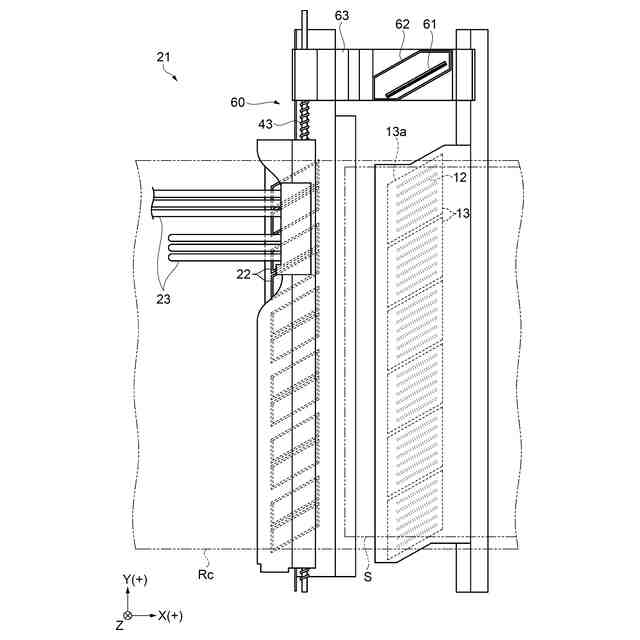

液体噴射部およびメンテナンス部の平面図。

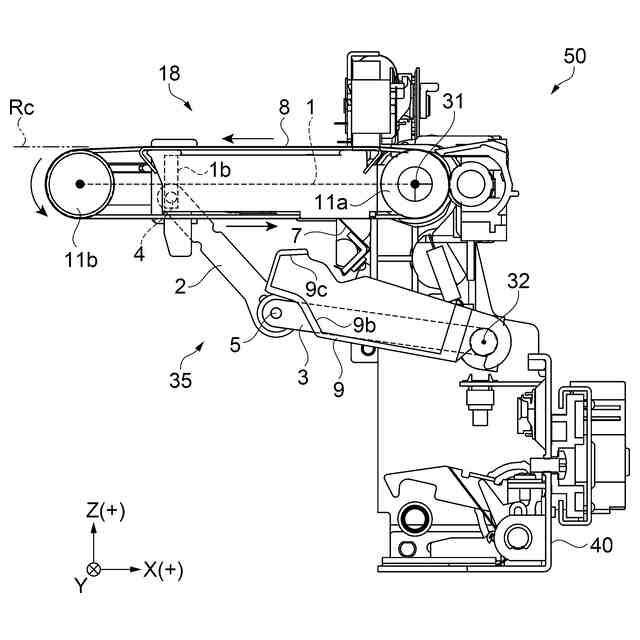

媒体搬送装置の一態様における要部の側断面図。

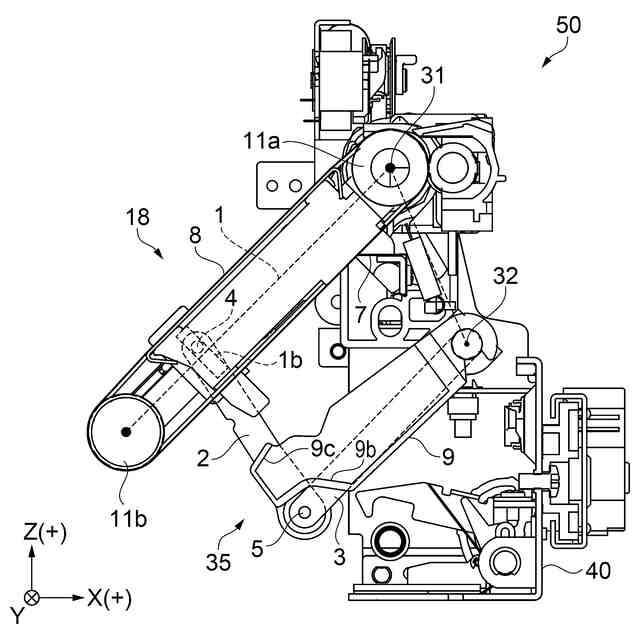

媒体搬送装置の一態様における要部の側断面図。

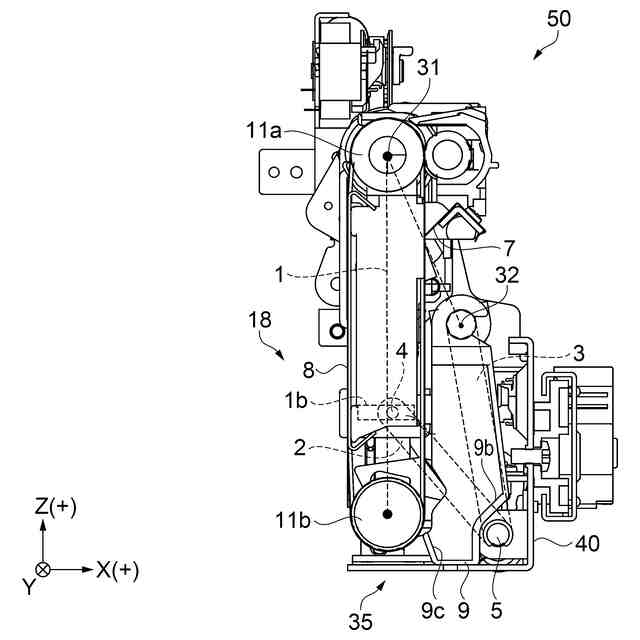

媒体搬送装置の一態様における要部の側断面図。
【発明を実施するための形態】
【０００９】
実施形態１
＊＊＊記録装置の概要＊＊＊
図１は、実施形態１に係る記録装置の概略構成図である。図２は、液体噴射部およびメンテナンス部の平面図である。
本実施形態の記録装置１００は、用紙などの媒体Ｓに液体を噴射することによって記録を行うインクジェット式のプリンターである。好適例では、液体はインクであり、用紙からなる媒体Ｓに印刷を行う。
【００１０】
各図には、互いに直交する３軸であるＸ軸、Ｙ軸およびＺ軸を図示している。本実施形態では、液体噴射部１３から液体が噴出される方向を－Ｚ方向としている。－Ｚ方向は、鉛直下向き方向である。また、Ｘ軸に沿った方向を「Ｘ方向」、Ｙ軸に沿った方向を「Ｙ方向」、Ｚ軸に沿った方向を「Ｚ方向」という。例えば、Ｙ方向とは、＋Ｙ方向と－Ｙ方向との両方の方向をいう。また、＋Ｚ方向を「上方」、－Ｚ方向を「下方」とも言う。また、以下の各図においては、説明を分かりやすくするため、実際とは異なる寸法や尺度で記載している場合がある。
（【００１１】以降は省略されています）
