発明の名称照明器具及び照明装置
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人きさ特許商標事務所
主分類F21V 23/00 20150101AFI20250911BHJP(照明)
要約【課題】配線孔を介して引き込まれる電線の配線スペースを広くし、配線の作業性を向上させた照明器具及び照明装置を提供する。
【解決手段】照明器具は、下部に灯具が取り付けられる灯具装着ケースを有し、外部から灯具装着ケースの内部空間に電線が引き込まれる照明器具であって、灯具装着ケースは、上面を構成する主上面部を有し、下面が開口した断面凹状の主ケース部と、主上面部の一部に上方へ突出するように設けられ、内部空間を上方へ拡張する通線ボックスと、を有し、通線ボックスには、外部から電線を引き込むための配線孔が形成されている。
【選択図】図2
特許請求の範囲【請求項１】
下部に灯具が取り付けられる灯具装着ケースを有し、外部から前記灯具装着ケースの内部空間に電線が引き込まれる照明器具であって、
前記灯具装着ケースは、
上面を構成する主上面部を有し、下面が開口した断面凹状の主ケース部と、
前記主上面部の一部に上方へ突出するように設けられ、前記内部空間を上方へ拡張する通線ボックスと、を有し、
前記通線ボックスには、外部から前記電線を引き込むための配線孔が形成されている、
照明器具。
続きを表示（約 1,000 文字）【請求項２】
前記通線ボックスは、前記通線ボックスの上面を構成する副上面部と、複数のボックス側面部とを有し、
前記配線孔は、前記複数のボックス側面部のいずれかに形成されている、
請求項１に記載の照明器具。
【請求項３】
前記通線ボックスは、前記主上面部に対して傾斜した傾斜面を含むものであり、
前記配線孔は、前記傾斜面に形成されている、
請求項１に記載の照明器具。
【請求項４】
前記灯具装着ケースの前記主ケース部は、長尺の形状を有するものであり、
前記通線ボックスは、前記主ケース部の長手方向に対して傾斜した傾斜面を含むものであり、
前記配線孔は、前記傾斜面に形成されている、
請求項１に記載の照明器具。
【請求項５】
前記灯具装着ケースに取り付けられて前記内部空間に配置され、前記電線である電源ケーブルが接続される電源端子台を備え、
前記電源端子台は、前記主ケース部において前記通線ボックスの外縁部に設けられている、
請求項１に記載の照明器具。
【請求項６】
前記灯具装着ケースに取り付けられて前記内部空間に配置され、前記電線である電源ケーブルが接続される電源端子台を備え、
前記電源端子台は、前記灯具装着ケースにおいて平面視で前記通線ボックスが設けられる領域内に配置されている、
請求項１に記載の照明器具。
【請求項７】
前記灯具装着ケースに取り付けられて前記内部空間に配置され、前記電線である電源ケーブルが接続される電源端子台と、
前記灯具装着ケースに取り付けられて前記内部空間に配置され、前記電線である信号ケーブルが接続される信号端子台と、を備え、
前記電源端子台及び前記信号端子台のうち少なくとも一方は、前記通線ボックス内に配置されている、
請求項１に記載の照明器具。
【請求項８】
請求項５～請求項７のいずれか一項に記載の照明器具と、
前記照明器具の下部に取り付けられる灯具と、を備え、
前記灯具は、前記灯具が前記照明器具に取り付けられた状態において前記内部空間に収容される電源部を有し、
前記通線ボックスは、前記主上面部において、前記電源部と対向する部分よりも前記電源端子台が取り付けられる部分の側に設けられている、
照明装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、外部から電線が引き込まれる照明器具及び照明装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、天井などの被取付部に取り付けられる照明器具において、外部から引き込まれた電源ケーブルが接続される電源端子台を備えたものがある。そして、このような照明器具において、器具本体に灯具を取り付ける際に電源ケーブル等の電線と灯具との干渉を抑制する構造を備えたものがある（たとえば、特許文献１参照）。特許文献１の照明器具では、長尺に形成され断面形状が凹状の器具本体の内部に、電源端子台及び略ハット型形状の台部が器具本体の上面（凹状の器具本体の底面部）に固定され、収容されている。これにより、器具本体の内部において台部の両側の上面側には、電源ケーブルを保持するケーブル保持空間が形成されている。特許文献１の照明器具において、器具本体の上面は平板状であり、この上面には、器具本体の外部から電源ケーブルを引き込むための電源孔（以下、配線孔ともいう）が形成されている。電源孔を介して引き込まれた電源ケーブルは電源端子台の入力側に接続され、電源端子台の出力側に接続された電源線等、器具本体の内部の電源線は、ケーブル保持空間に配線できるように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１３４９１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示された照明器具では、器具本体の内部空間の高さが長手方向にわたり一定であり、配線孔を介して引き込まれる電線の配線スペースが狭く、配線の作業性が課題となっていた。
【０００５】
本開示は、上記のような課題を解決するためになされたもので、配線孔を介して引き込まれる電線の配線スペースを広くし、配線の作業性を向上させた照明器具及び照明装置を提供するものである。
【課題を解決するための手段】
【０００６】
本開示に係る照明器具は、下部に灯具が取り付けられる灯具装着ケースを有し、外部から前記灯具装着ケースの内部空間に電線が引き込まれる照明器具であって、前記灯具装着ケースは、上面を構成する主上面部を有し、下面が開口した断面凹状の主ケース部と、前記主上面部の一部に上方へ突出するように設けられ、前記内部空間を上方へ拡張する通線ボックスと、を有し、前記通線ボックスには、外部から前記電線を引き込むための配線孔が形成されている。
【発明の効果】
【０００７】
本開示によれば、灯具装着ケースの主ケース部における主上面部の一部に、上方へ突出するように、内部空間を上方へ拡張する通線ボックスが設けられ、通線ボックスには、外部から電線を引き込むための配線孔が形成されている。これにより、灯具装着ケースにおいて配線孔付近の内部空間が部分的に高さ方向に拡張されるので、配線孔から引き込まれる電線の配線スペースが広くなり、配線の作業性が向上する。
【図面の簡単な説明】
【０００８】

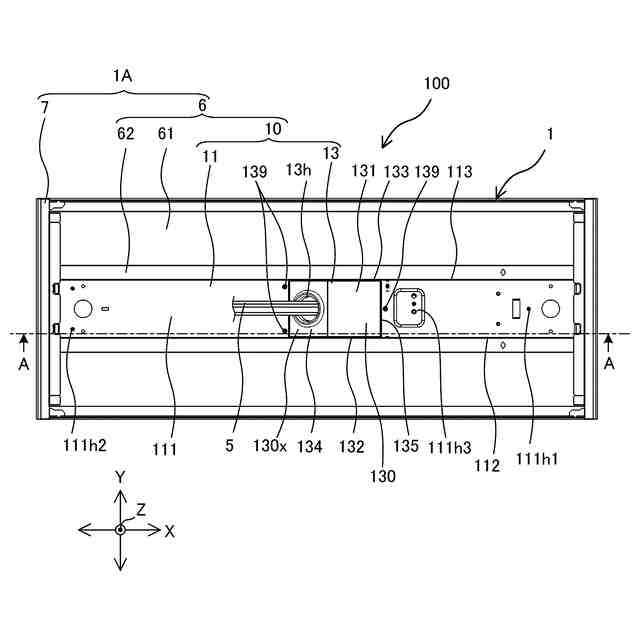

実施の形態１に係る照明装置の平面図である。

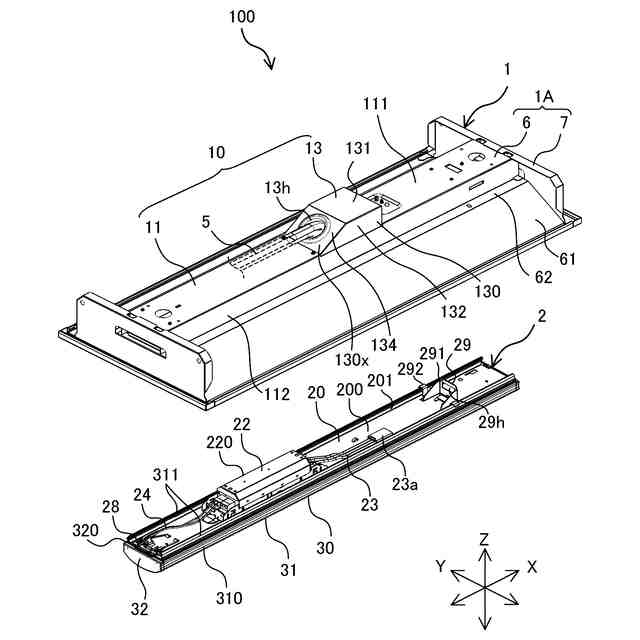

実施の形態１に係る照明装置を上方から視た分解斜視図である。

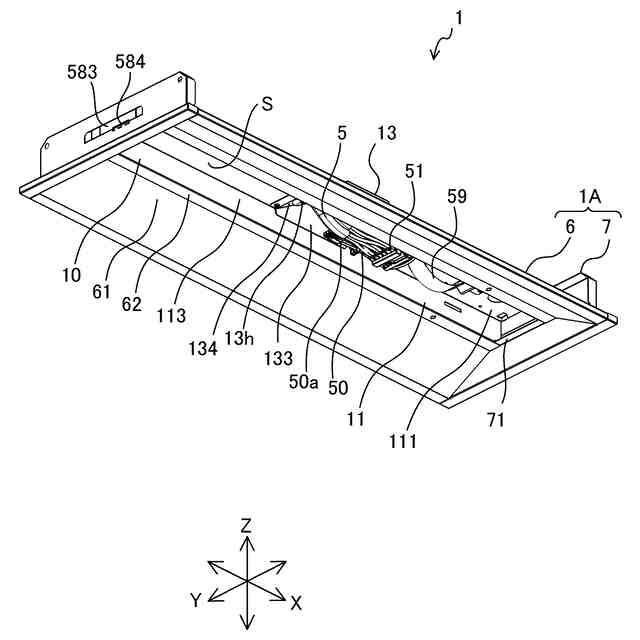

実施の形態１に係る照明器具を下方から視た斜視図である。
実施の形態１に係る照明器具の下面図に灯具の一部の構成を補足的に付した図である。
図４のＣ－Ｃ断面図である。

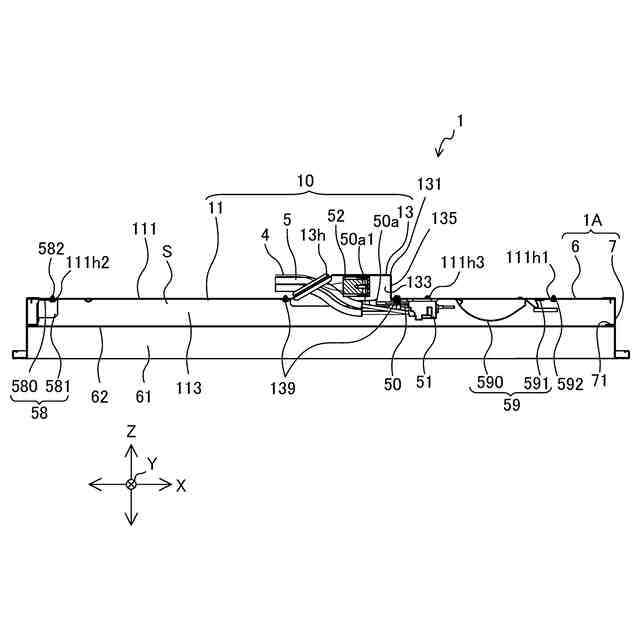

図１のＡ－Ａ断面図である。

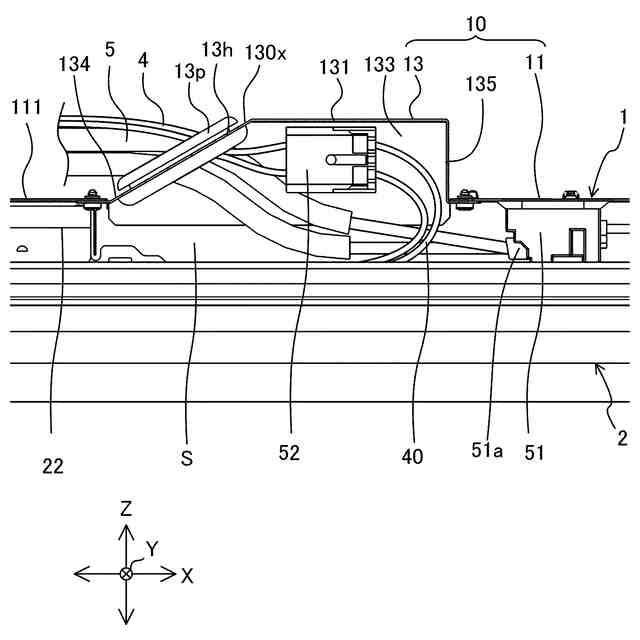

図６の部分拡大図である。

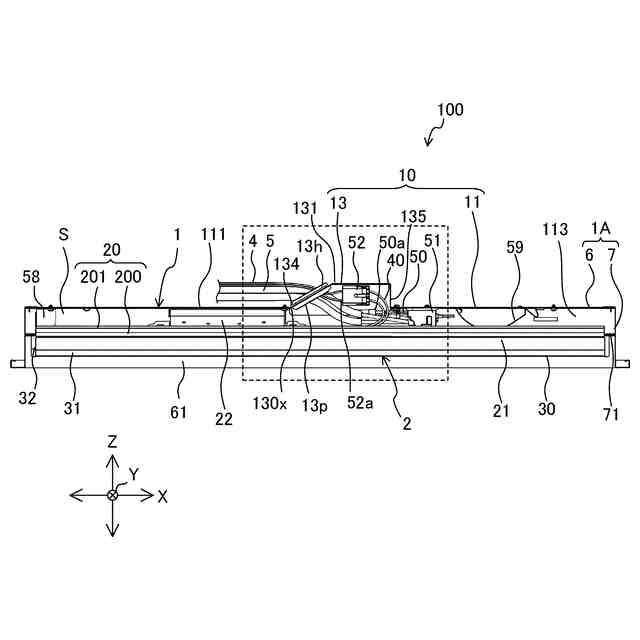

実施の形態１に係る照明装置の内部構成を示す断面図である。

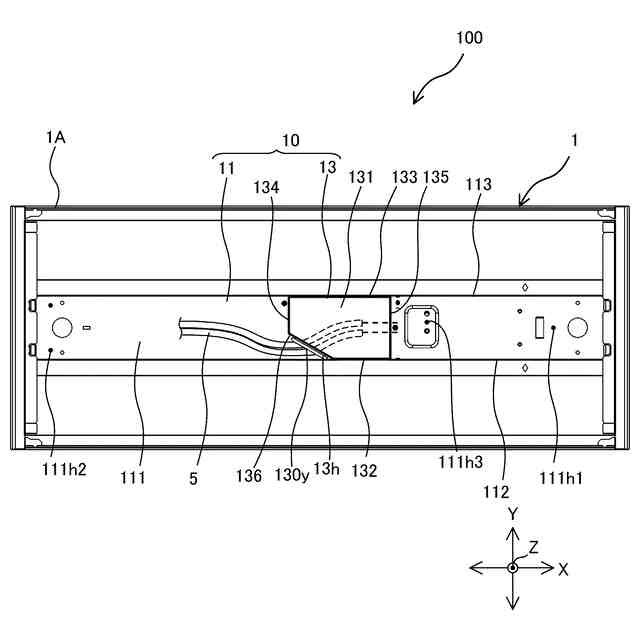

図１の照明装置の配線孔位置の変形例を示す平面図である。
実施の形態２に係る照明装置の断面図である。
【発明を実施するための形態】
【０００９】
以下、本開示に係る照明器具及び照明装置の実施の形態について、図面を参照しながら説明する。なお、以下に説明する実施の形態によって本開示が限定されるものではない。また、図１を含め、以下の図面では各構成部材の大きさの関係が実際のものとは異なる場合がある。また、以下の説明において、理解を容易にするために方向を表す用語を適宜用いるが、これは説明のためのものであって、これらの用語は本開示を限定するものではない。方向を表す用語としては、例えば、「上」、「下」、「右」、「左」、「前」又は「後」等が挙げられる。
【００１０】
実施の形態１．
図１は、実施の形態１に係る照明装置１００の平面図である。図２は、実施の形態１に係る照明装置１００を上方から視た分解斜視図である。図３は、実施の形態１に係る照明器具１を下方から視た斜視図である。図４は、実施の形態１に係る照明器具１の下面図に灯具２の一部の構成を補足的に付した図である。図５は、図４のＣ－Ｃ断面図である。図６は、図１のＡ－Ａ断面図である。図７は、図６の部分拡大図である。図８は、実施の形態１に係る照明装置１００の内部構成を示す断面図である。図１に示されるように、本実施の形態に係る照明装置１００は長尺状であり、例えばシステム天井の造営部など、被取付部に取り付けられて光を照射するものである。以下の説明において、照明装置１００の長手方向に沿った方向を長手方向（矢印Ｘ方向）とする。また、長手方向（矢印Ｘ方向）に直交し、長手方向（矢印Ｘ方向）に対する短手方向を短手方向（矢印Ｙ方向）とする。そして、長手方向（矢印Ｘ方向）及び短手方向（矢印Ｙ方向）のいずれとも直交する方向を上下方向（矢印Ｚ方向）とする。
