公開番号2025135730
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033662
出願日2024-03-06
発明の名称印刷装置及び印刷装置の製造方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 29/00 20060101AFI20250911BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】インクミストの配線への悪影響を低減させることが可能な印刷装置を提供すること。
【解決手段】反応性インクを吐出するプリントヘッドと、第1部品と、第2部品と、フレームと、前記プリントヘッド、前記第1部品及び前記第2部品を収容する外装と、を備え、前記第1部品と前記第2部品とを電気的に接続する配線が、前記外装及び前記フレームの少なくとも一方と一体となるように成形されている、印刷装置。
【選択図】図5
特許請求の範囲【請求項１】
反応性インクを吐出するプリントヘッドと、
第１部品と、
第２部品と、
フレームと、
前記プリントヘッド、前記第１部品及び前記第２部品を収容する外装と、を備え、
前記第１部品と前記第２部品とを電気的に接続する配線が、前記外装及び前記フレームの少なくとも一方と一体となるように成形されている、
ことを特徴とする印刷装置。
続きを表示（約 290 文字）【請求項２】
前記配線は、フィルムに敷設された金属導体であり、
前記金属導体と前記フィルムとを含む配線ユニットが、前記外装及び前記フレームの少なくとも一方と一体となるように成形されている、
ことを特徴とする請求項１に記載の印刷装置。
【請求項３】
第１部品と第２部品とを電気的に接続する配線を、外装及びフレームの少なくとも一方と一体となるように成形する工程と、
反応性インクを吐出するプリントヘッド、前記第１部品、前記第２部品及び前記フレームを、前記外装に収容する工程と、を含む、
ことを特徴とする印刷装置の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置及び印刷装置の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１に開示されている通り、インクジェットプリンターにおいて、反応性インクを用いた場合、吐出されたインクミストが筐体内を浮遊し各所で悪影響を与えることは、これまでも広く知られていた。これに対して、特許文献１では、発生するインクミストに合わせてフィルムや半田などをインクミストに強い材料で構成する方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０１１４９８号公報
特開２０１７－１１３９２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、インクミストは、フィルムや半田以外にも筐体内の至る所に付着して悪影響を与えるものであり、依然として筐体内全体に対して改善する手法が求められていた。特に、電気配線については通電に伴いイオン化したミストが吸着されるやすいため対策が必要とされていた。インクミストの吸着については特許文献２に開示されているが、特許文献２では、ケーブルへのインクミストの吸着を許容した上で、各端子にインクミストが付着しにくくする対策を行っているが、ケーブルの被覆材がインクミストによってダメージを受けるため、長期的視点で依然とて改善する余地があった。
【課題を解決するための手段】
【０００５】
本発明に係る印刷装置の一態様は、
反応性インクを吐出するプリントヘッドと、
第１部品と、
第２部品と、
フレームと、
前記プリントヘッド、前記第１部品及び前記第２部品を収容する外装と、を備え、
前記第１部品と前記第２部品とを電気的に接続する配線が、前記外装及び前記フレームの少なくとも一方と一体となるように成形されている。
【０００６】
本発明に係る印刷装置の製造方法の一態様は、
第１部品と第２部品とを電気的に接続する配線を、外装及びフレームの少なくとも一方と一体となるように成形する工程と、
反応性インクを吐出するプリントヘッド、前記第１部品、前記第２部品及び前記フレームを、前記外装に収容する工程と、を含む。
【図面の簡単な説明】
【０００７】

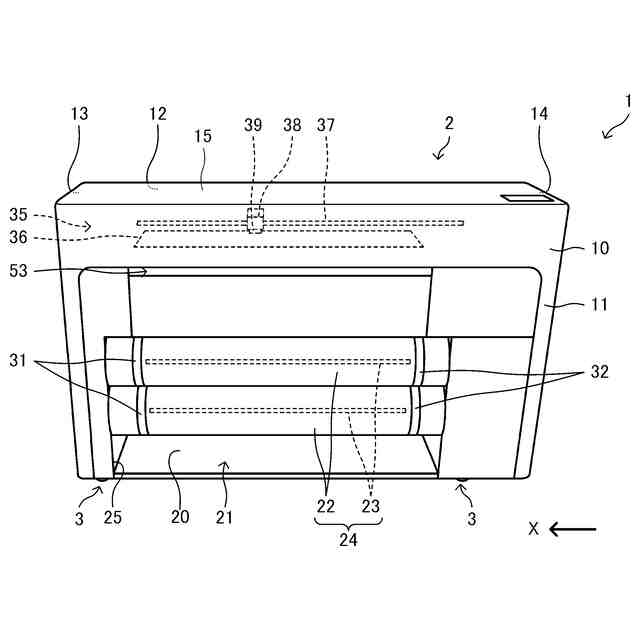

印刷装置の外観構成を示す前面斜視図である。
印刷装置の内部構成の一部を模式的に示す断面図である。

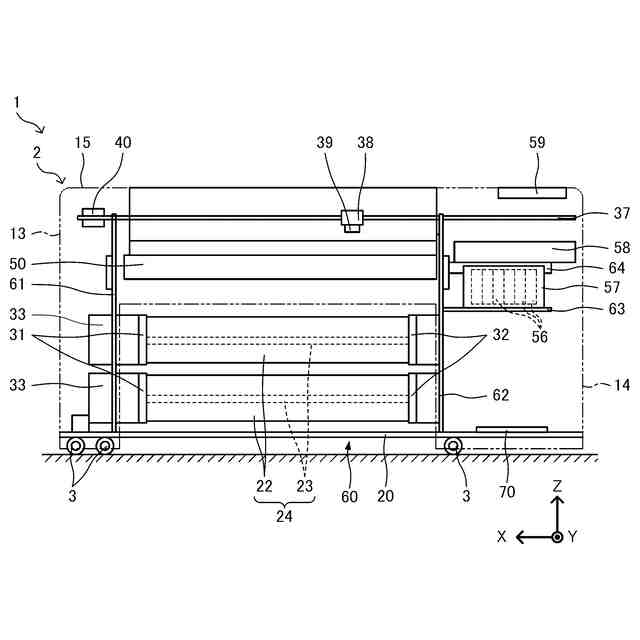

印刷装置の内部構成の一部を模式的に示す前面図である。
印刷装置の内部構成の一部を模式的に示す上面図である。

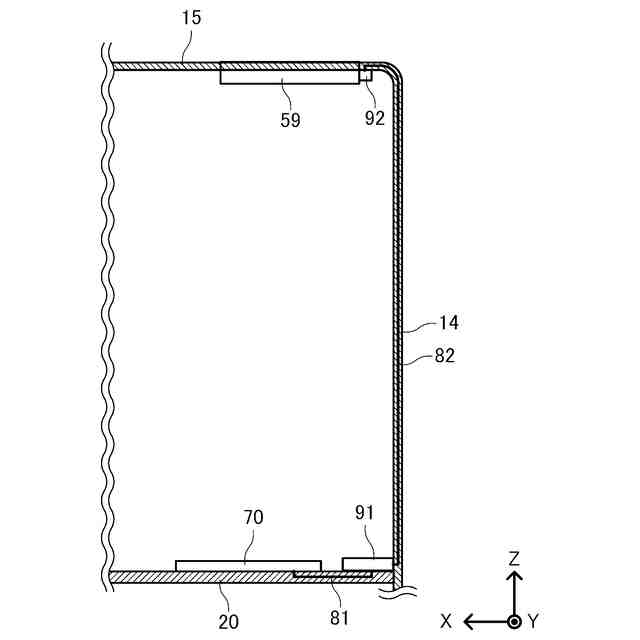

印刷装置の一部の断面を＋Ｙ側から視た図である。
制御回路基板が設けられたベースフレームの一部を＋Ｚ側から視た図である。
第２側壁の一部を＋Ｘ側から視た図である。
上壁の一部を＋Ｚ側から透視した図である。

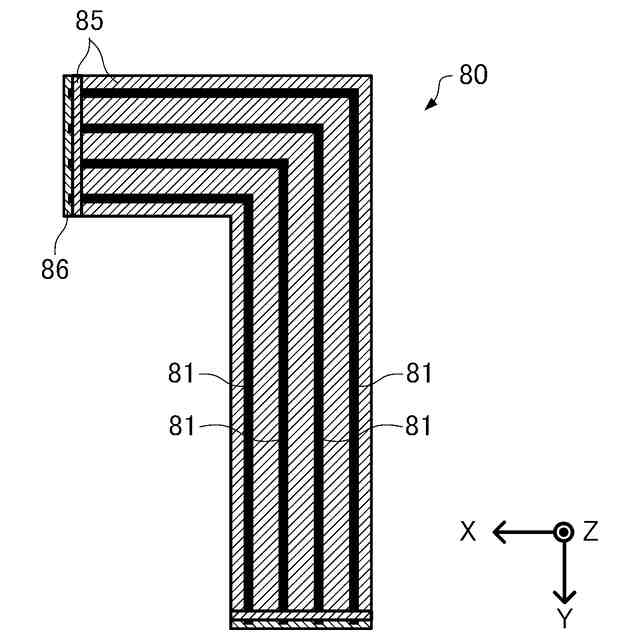

配線ユニットを＋Ｚ側から視た図である。
配線ユニットを＋Ｙ側から視た図である。
配線ユニットとベースフレームとを一体成形する方法について説明するための図である。
印刷装置の製造方法の手順の一例を示すフローチャート図である。
【発明を実施するための形態】
【０００８】
以下、本発明の好適な実施形態について図面を用いて説明する。用いる図面は説明の便宜上のものである。なお、以下に説明する実施形態は、特許請求の範囲に記載された本発明の内容を不当に限定するものではない。また、以下で説明される構成の全てが本発明の必須構成要件であるとは限らない。
【０００９】
以下では、印刷装置の一例として、インクジェットプリンターを例に挙げて説明を行う。また、以下では、印刷装置がインクを吐出する媒体は、芯部材に巻き回されることによりロール体として形成されたロール紙を例に挙げて説明を行う。ただし、印刷装置がインクを吐出する媒体はこれに限るものではなく、例えば、所定のサイズに裁断された用紙であってもよいし、布帛等であってもよい。
【００１０】
１．印刷装置
１－１．印刷装置の構成
図１～図４を用いて、本実施形態における印刷装置１の構成について説明する。図１は、印刷装置１の外観構成を示す前面斜視図である。図２は、印刷装置１の内部構成の一部を模式的に示す断面図である。図３は、印刷装置１の内部構成の一部を模式的に示す前面図である。図４は、印刷装置１の内部構成の一部を模式的に示す上面図である。
（【００１１】以降は省略されています）
