公開番号2025135622
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033446
出願日2024-03-06
発明の名称粘着シート、及び、被印刷物
出願人理想科学工業株式会社
代理人インフォート弁理士法人
主分類B41J 11/06 20060101AFI20250911BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】粘着シート及び被印刷物において、ユーザが被印刷物をそのままテーブルにセットする作業を容易にする。

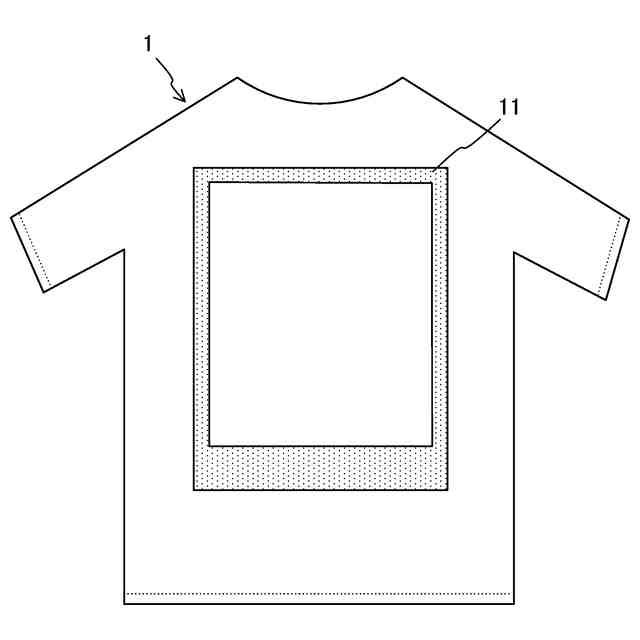

【解決手段】1つの態様では、粘着シート10は、被印刷物1と被印刷物1が印刷時に載置されるテーブル100との位置合わせに用いられる位置合わせ部分11を備え、この位置合わせ部分11は、被印刷物1に貼り付けられる。他の1つの態様では、被印刷物1は、被印刷物1と被印刷物1が印刷時に載置されるテーブル100との位置合わせに用いられる位置合わせ部分11を備え、この位置合わせ部分11が貼り付けられている。
【選択図】図4

特許請求の範囲【請求項１】
被印刷物と当該被印刷物が印刷時に載置されるテーブルとの位置合わせに用いられる位置合わせ部分を備え、
前記位置合わせ部分は、前記被印刷物に貼り付けられる
ことを特徴とする粘着シート。
続きを表示（約 360 文字）【請求項２】

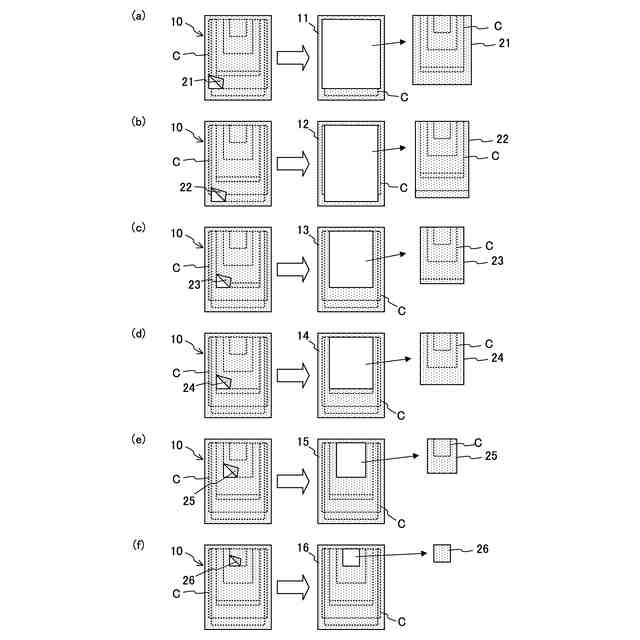

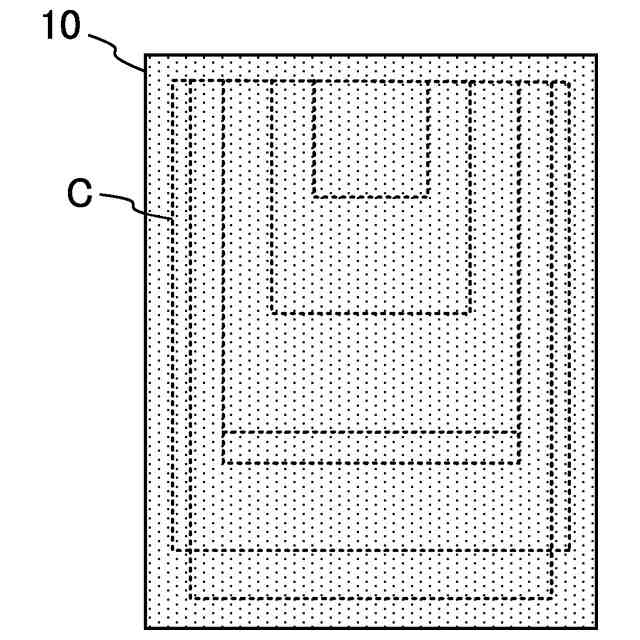

前記テーブルのサイズに応じて切り取り線によって仕切られた複数の前記位置合わせ部分を備え、
前記位置合わせ部分は、前記粘着シートが前記被印刷物に貼り付けられた後に前記切り取り線によって他の部分が剥離されることによって前記被印刷物に残存する
ことを特徴とする請求項１記載の粘着シート。
【請求項３】
前記位置合わせ部分は、前記テーブルの外形の少なくとも一部に沿い且つ当該テーブルよりも外側に位置する
ことを特徴とする請求項１又は２記載の粘着シート。
【請求項４】
被印刷物と当該被印刷物が印刷時に載置されるテーブルとの位置合わせに用いられる位置合わせ部分を備え、
前記位置合わせ部分が貼り付けられている
ことを特徴とする被印刷物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、位置合わせ部分を備える粘着シートと、位置合わせ部分が貼り付けられている被印刷物とに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、被印刷材の印刷が施される部分を保持する板状部材と、被印刷材の印刷範囲の部分が開口した包装袋とを備え、板状部材に被位置決め部が設けられた包装物が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１５２４４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
Ｔシャツなどの被印刷物に直接印刷を行うＤＴＧ（Direct to Garment）プリンタなどの印刷装置を用いて被印刷物に印刷を行う場合、上述の包装物を用いることで、被位置決め部が設けられた板状部材や印刷範囲の部分が開口した包装袋とともに被印刷物をＤＴＧプリンタにセットすることができる。
【０００５】
しかし、上述の包装物では、被印刷物の色、サイズなどがメーカから包装物として提供されたものしか選択することができない。また、包装物を作ったり、型崩れなく出荷や輸送を行ったりするのに手間がかかる。
【０００６】

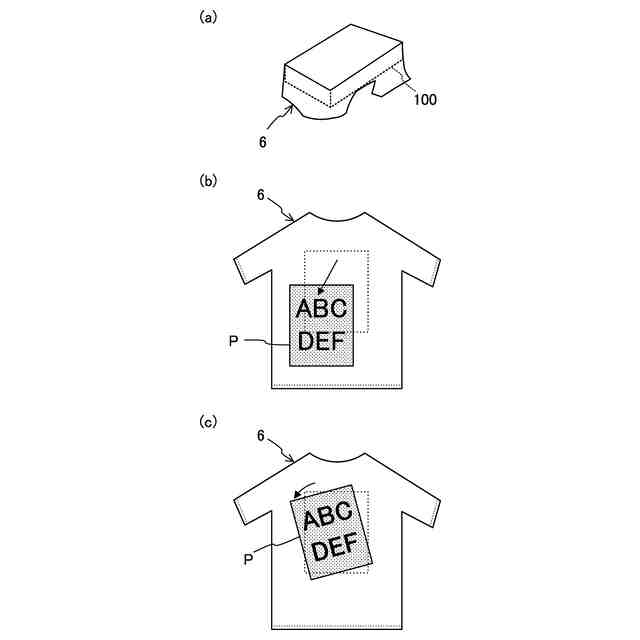

一方で、ＤＴＧプリンタなどに配置される図６（ａ）に示す直方体形状のテーブル１００（破線で図示）にユーザが被印刷物６をそのままセットする場合、所望の印刷画像Ｐが被印刷物６のどの部分に印刷されるか、及び、被印刷物６が傾きなくテーブル１００にセットされているかをユーザが判別するのは困難である。
【０００７】
そのため、ユーザがそのまま被印刷物６をテーブル１００にセットした後に、テーブル１００上で被印刷物６にインクジェット印刷などによって印刷が行われると、図６（ｂ）に示すように、印刷画像Ｐがユーザの所望の印刷位置（図６（ｂ）及び（ｃ）に点線で図示）とは異なる位置に印刷されたり、図６（ｃ）に示すように、印刷画像Ｐがユーザの所望の印刷位置（印刷向き）から傾いて印刷されたりする。このように、被印刷物６と、この被印刷物６が印刷時に載置されるテーブル１００との位置合わせは、作業スキルを要するものであり、ユーザにとって困難な作業である。
【０００８】
本発明の目的は、ユーザが被印刷物をそのままテーブルにセットする作業を容易にすることができる粘着シート及び被印刷物を提供することである。
【課題を解決するための手段】
【０００９】
１つの態様では、粘着シートは、被印刷物と当該被印刷物が印刷時に載置されるテーブルとの位置合わせに用いられる位置合わせ部分を備え、前記位置合わせ部分は、前記被印刷物に貼り付けられる。
【発明の効果】
【００１０】
前記態様によれば、ユーザが被印刷物をそのままテーブルにセットする作業を容易にすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
