特許ウォッチ

公開番号2025133565
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031590
出願日2024-03-01
発明の名称検出装置
出願人株式会社Magnolia White
代理人弁理士法人酒井国際特許事務所
主分類C12M 1/34 20060101AFI20250904BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】検出精度を向上させることが可能な検出装置を提供する。
【解決手段】検出装置は、面状に配置された複数の光検出素子を含む光センサと、複数の光検出素子に光を照射する光源と、複数の被検出体を搭載するための透光性の被検出体設置部と、を有し、光源、被検出体設置部、光センサの順に配置されており、光センサは、電源投入後の初期状態でのベースラインデータを取得し、所定の期間ごとに、複数の光検出素子から取得したセンサ値と、ベースラインデータとの差分に基づいて差分データを取得し、差分データが第1閾値を超えたときに、初期状態において水分が存在したことを示す初期水分領域の内部での被検出体の検出を示すアラート、あるいは、被検出体の検出を示すアラートのいずれかを出力する。
【選択図】図19
特許請求の範囲【請求項１】
面状に配置された複数の光検出素子を含む光センサと、
前記複数の光検出素子に光を照射する光源と、
複数の被検出体を搭載するための透光性の被検出体設置部と、を有し、
前記光源、前記被検出体設置部、前記光センサの順に配置されており、
前記光センサは、電源投入後の初期状態でのベースラインデータを取得し、
所定の期間ごとに、前記複数の光検出素子から取得したセンサ値と、前記ベースラインデータとの差分に基づいて差分データを取得し、
前記差分データが第１閾値を超えたときに、前記初期状態において水分が存在したことを示す初期水分領域の内部での前記被検出体の検出を示すアラート、あるいは、前記被検出体の検出を示すアラートのいずれかを出力する
検出装置。
続きを表示（約 700 文字）【請求項２】
前記第１閾値よりも小さい第２閾値を有し、
前記差分データの分布において、前記差分データが前記第２閾値よりも大きい第１領域を抽出し、
前記第１領域の外周よりも内側の領域に、前記差分データが前記第２閾値よりも小さい第２領域が存在したときに、前記第１領域を前記初期水分領域と判断する
請求項１に記載の検出装置。
【請求項３】
前記初期水分領域と、前記第２領域との間の領域を、前記初期状態から前記差分データを取得した所定の期間までに、水分が蒸発したことを示す水分蒸発領域と判断する
請求項２に記載の検出装置。
【請求項４】
前記第２領域を、前記差分データを取得した所定の期間において水分が検出された領域であると判断する
請求項２に記載の検出装置。
【請求項５】
前記差分データの分布において、前記差分データが前記第１閾値よりも大きい被検出体領域を抽出し、
前記被検出体領域が前記初期水分領域と重なるときに、前記初期水分領域での前記被検出体の検出を示すアラートを出力する
請求項１に記載の検出装置。
【請求項６】
前記差分データの分布において、前記差分データが前記第１閾値よりも大きい被検出体領域を抽出し、
前記被検出体領域が前記初期水分領域と重ならないときに、前記被検出体の検出を示すアラートを出力する
請求項１に記載の検出装置。
【請求項７】
前記複数の光検出素子は、フォトダイオードである
請求項１に記載の検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、検出装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１には、光学センサと、微生物及び培地を備えた容器と、光源と、を備え、当該容器内の微生物の成長を示す画像を経時的に取得する画像取得装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０３３４３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような検出装置において、容器に水分が付着した場合に、検出対象の被検出体を良好に検出することが困難となる可能性がある。
【０００５】
本発明は、検出精度を向上させることが可能な検出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様の検出装置は、面状に配置された複数の光検出素子を含む光センサと、前記複数の光検出素子に光を照射する光源と、複数の被検出体を搭載するための透光性の被検出体設置部と、を有し、前記光源、前記被検出体設置部、前記光センサの順に配置されており、前記光センサは、電源投入後の初期状態でのベースラインデータを取得し、所定の期間ごとに、前記複数の光検出素子から取得したセンサ値と、前記ベースラインデータとの差分に基づいて差分データを取得し、前記差分データが第１閾値を超えたときに、前記初期状態において水分が存在したことを示す初期水分領域の内部での前記被検出体の検出を示すアラート、あるいは、前記被検出体の検出を示すアラートのいずれかを出力する。
【図面の簡単な説明】
【０００７】

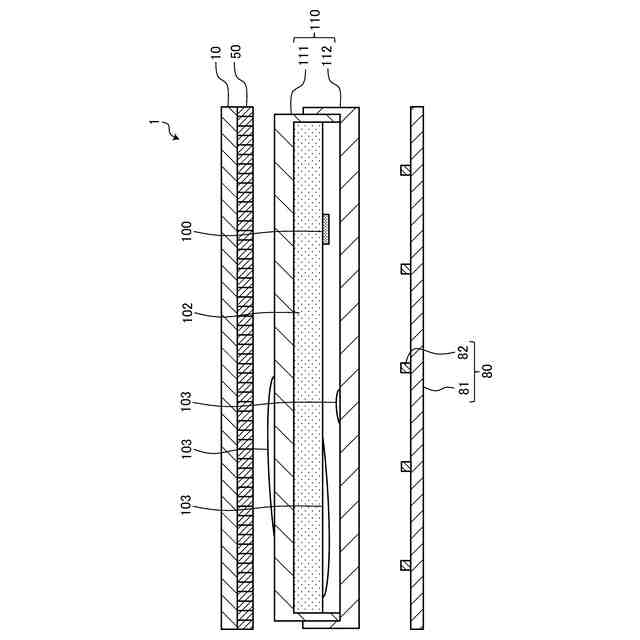

図１は、実施形態に係る検出装置を模式的に示す断面図である。

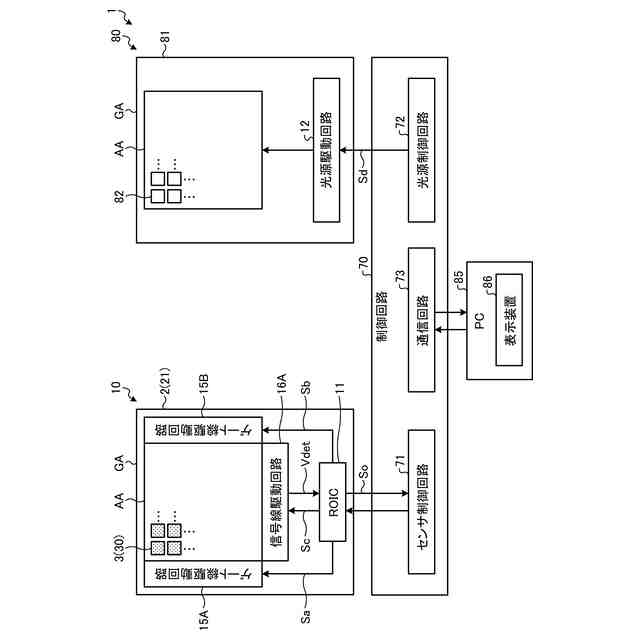

図２は、実施形態に係る検出装置の構成例を示すブロック図である。
図３は、センサ画素を示す回路図である。
図４は、実施形態に係る検出回路の構成例を示すブロック図である。

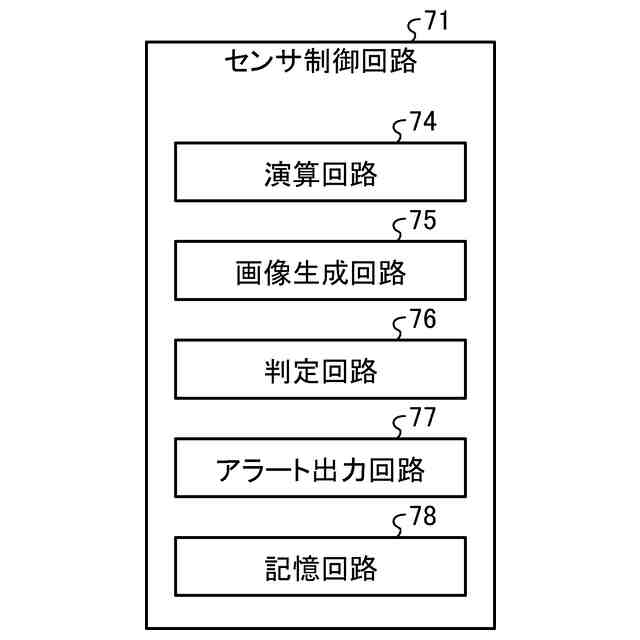

図５は、実施形態に係るセンサ制御回路の構成例を示すブロック図である。
図６は、被検出体の成長の様子を模式的に示す模式図である。

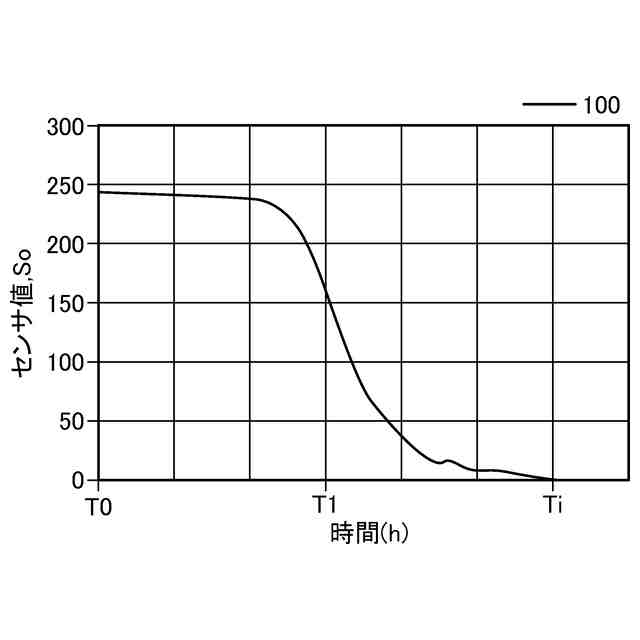

図７は、被検出体の検出におけるセンサ値と時間との関係を模式的に示すグラフである。

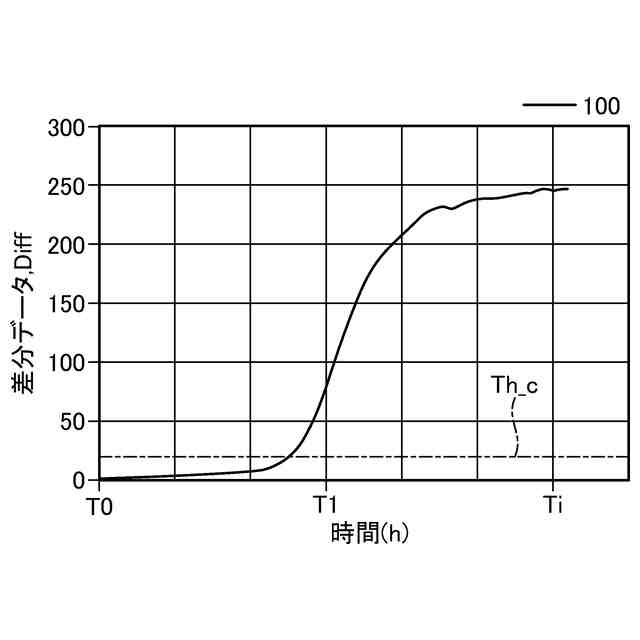

図８は、被検出体の検出における差分データと時間との関係を模式的に示すグラフである。

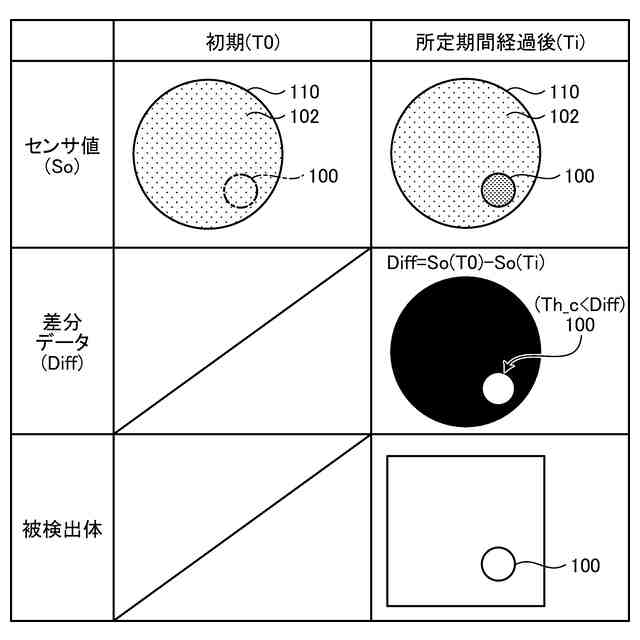

図９は、被検出体の検出におけるセンサ値、差分データ、及び、検出された被検出体を説明するための説明図である。
図１０は、水分の蒸発の様子を模式的に示す模式図である。
図１１は、水分の検出におけるセンサ値と時間との関係を模式的に示すグラフである。
図１２は、水分の検出における差分データと時間との関係を模式的に示すグラフである。
図１３は、水分の検出におけるセンサ値、差分データ、及び、検出された初期水分領域を説明するための説明図である。
図１４は、変形例に係る水分の検出における、センサ値と時間との関係を模式的に示すグラフである。
図１５は、変形例に係る水分の検出における、差分データと時間との関係を模式的に示すグラフである。
図１６は、変形例に係る水分の検出における、センサ値、差分データ、及び、検出された初期水分領域を説明するための説明図である。
図１７は、被検出体及び水分の検出における、センサ値と時間との関係を模式的に示すグラフである。
図１８は、被検出体及び水分の検出における、差分データと時間との関係を模式的に示すグラフである。

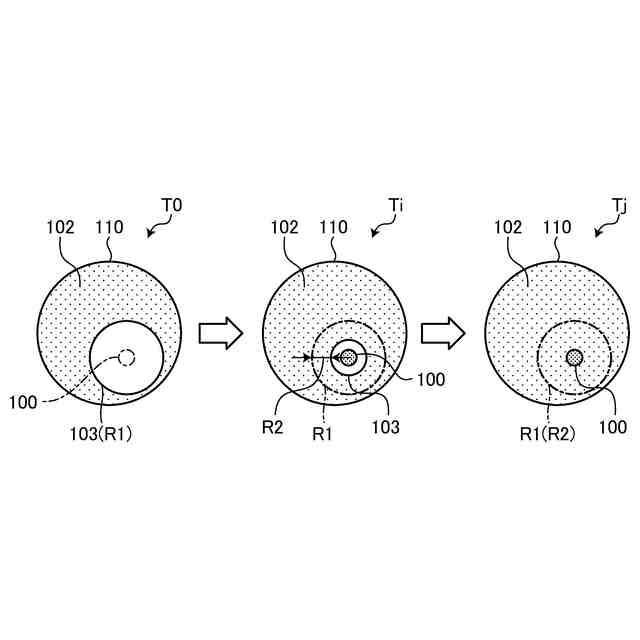

図１９は、被検出体の成長の様子、及び、水分の蒸発の様子を模式的に示す模式図である。
図２０は、被検出体及び水分の検出における、センサ値、差分データ、及び、検出された被検出体及び初期水分領域を説明するための説明図である。
図２１は、ベースラインデータの取得方法を説明するためのフローチャートである。
図２２は、差分データの取得方法を説明するためのフローチャートである。
図２３は、被検出体の検出方法、及び、アラートの出力を説明するためのフローチャートである。
図２４は、水分の検出方法を説明するためのフローチャートである。
【発明を実施するための形態】
【０００８】
本開示を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。以下の実施形態に記載した内容により本開示が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成要素は適宜組み合わせることが可能である。なお、開示はあくまで一例にすぎず、当業者において、本開示の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本開示と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００９】
本開示において、ある構造体の上に他の構造体を配置する態様を表現するにあたり、単に「上に」と表記する場合、特に断りの無い限りは、ある構造体に接するように、直上に他の構造体を配置する場合と、ある構造体の上方に、さらに別の構造体を介して他の構造体を配置する場合との両方を含むものとする。
【００１０】
（実施形態）
図１は、実施形態に係る検出装置を模式的に示す断面図である。図１に示すように、検出装置１は、光センサ１０と、光フィルタ層５０と、被検出体１００を収容するための容器１１０と、光源８０と、を含む。検出装置１は、光源８０、容器１１０（被検出体１００）、光フィルタ層５０、光センサ１０の順に配置されている。
（【００１１】以降は省略されています）
