公開番号2025129823
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026731
出願日2024-02-26
発明の名称鏡ユニット及び鏡ユニットの取付方法
出願人株式会社LIXIL
代理人弁理士法人快友国際特許事務所
主分類A47G 1/02 20060101AFI20250829BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】鏡と機能部品とを並べて配置し得る技術を提供する。
【解決手段】鏡ユニットは、支持板と、前記支持板の正面に取り付けられている鏡と、前記支持板に配置される機能部材と、を備えてもよい。
【選択図】図1
特許請求の範囲【請求項１】
支持板と、
前記支持板の正面に取り付けられている鏡と、
前記支持板に配置される機能部材と、を備える、鏡ユニット。
続きを表示（約 790 文字）【請求項２】
前記機能部材は、収納棚を含む、請求項１に記載の鏡ユニット。
【請求項３】
前記支持板は、
前記支持板の背面において、前記支持板を取り付ける取付面に配置されている第１取付部に引っ掛けられる第２取付部と、
前記背面から前記正面に向かって窪んでいる第１凹部と、を備え、
前記第２取付部は、前記第１凹部に受け入れられるように配置されている、請求項１から２のいずれか一項に記載の鏡ユニット。
【請求項４】
前記支持板は、前記第１取付部を収容する第２凹部であって、前記背面から前記正面に向かって窪んでいる前記第２凹部を備える、請求項３に記載の鏡ユニット。
【請求項５】
前記支持板は、前記第２取付部を前記第１取付部に引っ掛ける接続状態に加えて、前記支持板を前記取付面に固定する固定部をさらに備える、請求項３に記載の鏡ユニット。
【請求項６】
前記鏡を取り外し可能に前記支持板に取り付ける取付機構をさらに備え、
前記固定部は、前記鏡が前記取付機構によって前記支持板に取り付けられている状態で、前記鏡に覆われている、請求項５に記載の鏡ユニット。
【請求項７】
機能部材が配置される支持板の背面に配置されている第２取付部を、前記支持板を取り付ける取付面に配置されている第１取付部に引っ掛け、
前記第２取付部が前記第１取付部に引っ掛かっている状態で、前記支持板を、前記支持板に配置されている固定部によって前記取付面に固定し、
前記支持板が前記固定部によって前記取付面に固定されている状態で、前記支持板に鏡を取り付ける、鏡ユニットの取付方法。
【請求項８】
前記固定部を覆う位置に前記鏡を取り付ける、請求項７に記載の鏡ユニットの取付方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、鏡ユニット及び鏡ユニットの取付方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、扉内部にキャビネットが配置されているミラー扉を有する洗面台が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３２５８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、歯ブラシを載置する棚板のような機能を、鏡を使用する使用者が鏡の近くで使用することを望む場合がある。このような機能を発揮する機能部品は、鏡の近くに配置されることが望ましい。本明細書では、鏡と機能部品とを並べて配置し得る新規な技術を提供する。
【課題を解決するための手段】
【０００５】
本明細書で開示の技術は、鏡ユニットに関する。鏡ユニットは、支持板と、前記支持板の正面に取り付けられている鏡と、前記支持板に配置される機能部材と、を備えてもよい。
【図面の簡単な説明】
【０００６】
本実施形態の鏡ユニットの正面図を示す。
本実施形態の鏡ユニットの斜視図を示す。
本実施形態の鏡ユニットの背面図を示す。

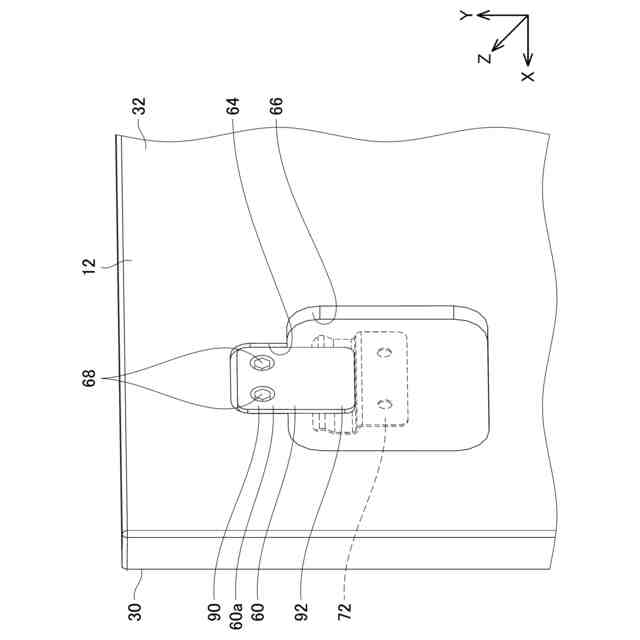

図３の破線ＩＶ部の拡大斜視図を示す。

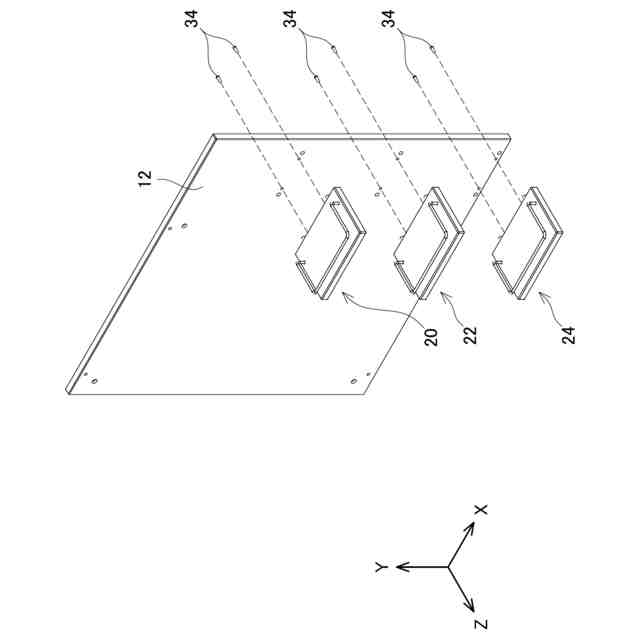

本実施形態の収納棚の取付方法を説明するための斜視図を示す。

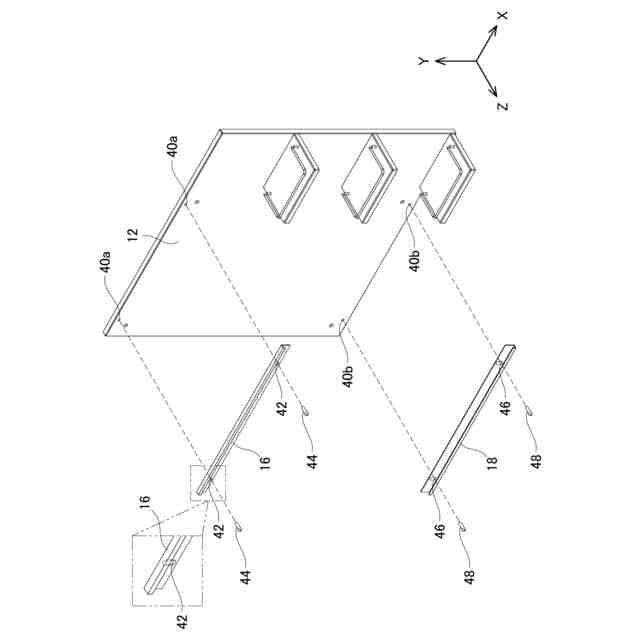

本実施形態の上枠及び下枠の取付方法を説明するための斜視図を示す。

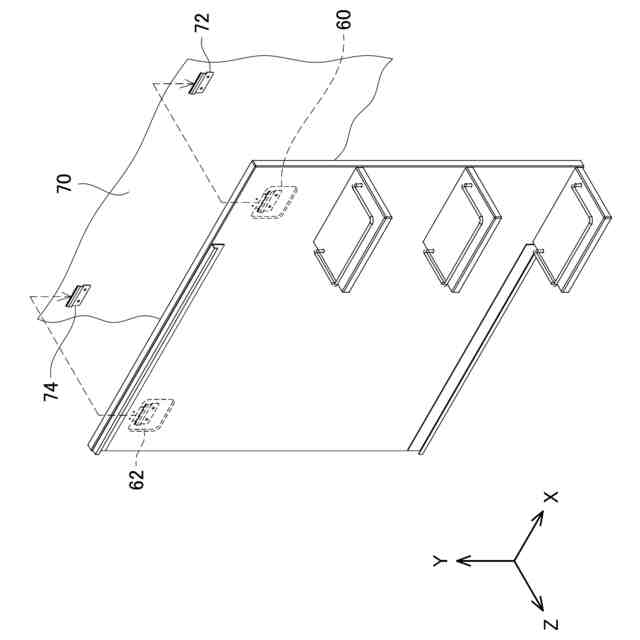

本実施形態の支持板の取付方法を説明するための斜視図を示す。

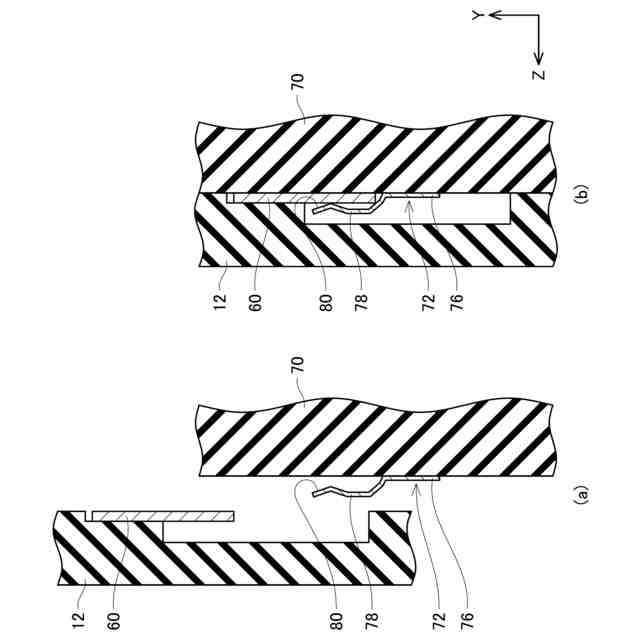

本実施形態の金具をフックに引っ掛ける工程の断面模式図を示す。

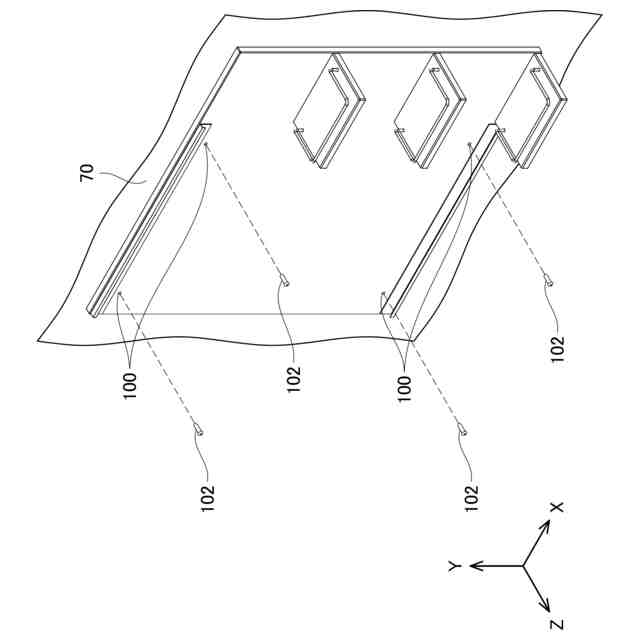

本実施形態の支持板を壁面に固定する方法を説明するための斜視図を示す。
本実形態の上枠の模式図を示す。
本実形態の鏡を支持板に取り付ける方法を説明するための断面模式図を示す。
変形例のパッキンを説明するための断面模式図を示す。
【発明を実施するための形態】
【０００７】
本実施形態の鏡ユニットを説明する。図１から図１１に示した座標系では、鏡ユニット１０の正面に立ったユーザの体側方向をＸ軸とし、高さ方向をＹ軸とし、前後方向をＺ軸とする。
【０００８】
（鏡ユニット１０の構成）
図１に示すように、鏡ユニット１０は、支持板１２と、鏡１４と、収納棚１９と、を備える。支持板１２は、ＸＹ平面に平行な平板形状を有する。支持板１２は、木製である。例えば、支持板１２の厚みは、１０～３０ミリメートルであってよい。鏡１４は、支持板１２の正面３０において、上枠１６と下枠１８によって、支持板１２の左端に取り付けられている。鏡１４は、ＸＹ平面に平行な平板形状を有する一面境である。上枠１６、下枠１８は、それぞれ、鏡１４の上端１４ａ、下端１４ｂのそれぞれに配置されている。上枠１６、下枠１８は、Ｘ軸方向に延びている。上枠１６及び下枠１８は、例えばアルミニウム等の金属製である。
【０００９】
鏡１４を支持板１２へ取り付ける方法について説明する。図６に示されるように、支持板１２には、予め複数の板側固定孔４０ａ，４０ｂが設けられている。複数の板側固定孔４０ａ，４０ｂは、複数の上部板側固定孔４０ａと、複数の下部板側固定孔４０ｂとを含む。上枠１６には、複数の上枠側固定孔４２が設けられている。上枠１６は、複数の上枠側固定孔４２のそれぞれが、複数の上部板側固定孔４０ａと重なる位置に配置される。上枠１６は、互いに重なる上部板側固定孔４０ａと上枠側固定孔４２とに締結具４４を挿入することによって、支持板１２に取り付けられる。下枠１８は、複数の下枠側固定孔４６のそれぞれが、複数の下部板側固定孔４０ｂと重なる位置に配置される。下枠１８は、互いに重なる下部板側固定孔４０ｂと下枠側固定孔４６とに締結具４８を挿入することによって、支持板１２に取り付けられる。締結具４４、４８は、例えばネジである。
【００１０】
複数の上部板側固定孔４０ａ及び複数の下部板側固定孔４０ｂは、上枠１６及び下枠１８を取り付けるために利用されるとともに、上枠１６及び下枠１８の位置決め孔として利用される。作業者は、鏡１４と、上枠１６及び下枠１８との寸法を考慮して、支持板１２に複数の上部板側固定孔４０ａ及び複数の下部板側固定孔４０ｂを予め作製する。例えば、支持板がない単なる鏡を直接的に壁面に取り付ける比較例を想定する。この場合、上枠と下枠とを直接壁面に取り付けた後に、上枠及び下枠で鏡を固定することによって、鏡を壁面に取り付ける。このような比較例では、上枠及び下枠を取り付けるための取付孔を壁面に作製する必要がある。すでに建物を構成している壁面の正確な位置に取付孔を作製することは難しい。本実施例では、複数の板側固定孔４０ａ，４０ｂを、支持板１２に作製する。支持板１２は、作業台等の作業しやすい場所に載置できる。作業者は、複数の板側固定孔４０ａ，４０ｂを正確な位置に作製しやすい。複数の板側固定孔４０ａ，４０ｂは、支持板１２の製造過程で作製されてもよく、支持板１２を壁面に取り付ける前に作製されてもよい。
（【００１１】以降は省略されています）
