公開番号
2025128280
公報種別
公開特許公報(A)
公開日
2025-09-02
出願番号
2025096725,2024565996
出願日
2025-06-10,2024-08-22
発明の名称
液晶組成物並びにこれを用いた液晶表示素子、センサ、液晶レンズ、光通信機器及びアンテナ
出願人
DIC株式会社
代理人
個人
,
個人
,
個人
,
個人
,
個人
主分類
C09K
19/18 20060101AFI20250826BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約
【課題】本発明は、T
ni
が高く、Δnが大きく、Δε
r
が大きく、tanδ
iso
が小さく、室温での保存性が良好な液晶組成物並びにこれを用いた液晶表示素子、センサ、液晶レンズ、光通信機器及びアンテナを提供することを課題とする。
【解決手段】具体的には、アルケニル基と、イソチオシアネート基(-NCS)とを有する一般式(i)で表される化合物の1種又は2種以上と、アルキニル基と、イソチオシアネート基(-NCS)とを有する一般式(ii)で表される化合物の1種又は2種以上とを含む液晶組成物である。
【選択図】なし
特許請求の範囲
【請求項1】

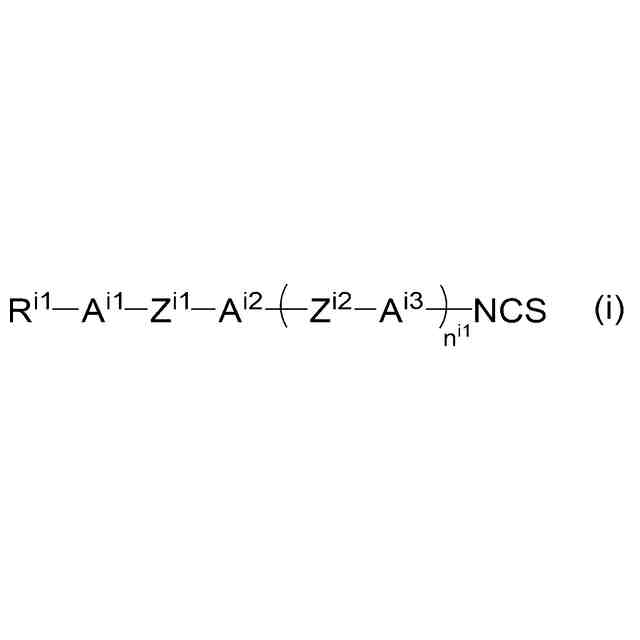

下記一般式(i)
TIFF
2025128280000084.tif
22
161
(一般式(i)中、
R
i1
は、炭素原子2~20のアルケニル基を表し、
当該アルケニル基中の1つ又は2つ以上の-CH
2
-は、それぞれ独立して、-O-、-S-、-NH-、-CO-及び/又は-CS-で置換されていてもよく、
当該アルケニル基中の1つ又は2つ以上の-CH
2
-CH
2
-は、それぞれ独立して、-CH=CH-及び/又-CF=CF-で置換されていてもよく、
当該アルケニル基中の1つ又は2つ以上の水素原子は、それぞれ独立して、ハロゲン原子で置換されていてもよいが、
酸素原子と酸素原子が直接結合することはなく、
A
i1
、A
i2
及びA
i3
は、それぞれ独立して、炭素原子数3~16の炭化水素環又は炭素原子数3~16の複素環のいずれかを表し、
前記A
i1
、A
i2
及びA
i3

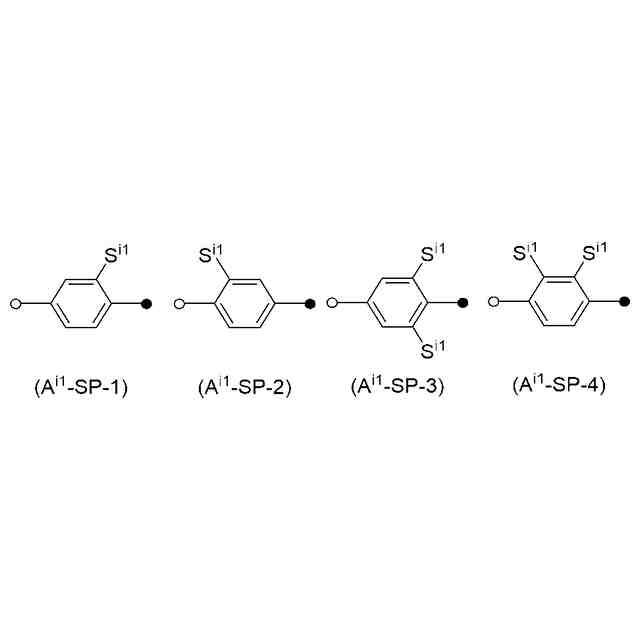

中の1つ又は2つ以上の水素原子は、それぞれ独立して、置換基S
i1
によって置換されていてもよく、
置換基S
i1
は、フッ素原子、塩素原子、臭素原子、ヨウ素原子、ペンタフルオロスルファニル基、ニトロ基、シアノ基、イソシアノ基、アミノ基、ヒドロキシル基、メルカプト基、メチルアミノ基、ジメチルアミノ基、ジエチルアミノ基、ジイソプロピルアミノ基、トリメチルシリル基、ジメチルシリル基、チオイソシアノ基、炭素原子数1~20のアルキル基のいずれかを表し、
当該アルキル基における1つ又は2つ以上の-CH
2
-は、それぞれ独立して、-O-、-S-、-NH-、-CO-及び/又は-CS-で置換されていてもよく、
当該アルキル基における1つ又は2つ以上の-CH
2
-CH
2
-は、それぞれ独立して、-CH=CH-、-CF=CF-及び/又は-C≡C-で置換されていてもよく、
当該アルキル基における1つ又は2つ以上の水素原子は、それぞれ独立して、ハロゲン原子で置換されていてもよいが、
酸素原子と酸素原子が直接結合することはなく、
置換基S
i1
が複数ある場合は、それらは同一であってもよく、異なっていてもよく、
Z
i1
及びZ
i2
は、それぞれ独立して、単結合、炭素原子数1~20のアルキレン基のいずれかを表し、
当該アルキレン基中の1つ又は2つ以上の-CH
2
-は、それぞれ独立して、-O-、-CF
2
-及び/又は-CO-で置換されていてもよく、
当該アルキレン基中の1つ又は2つ以上の-CH
2
-CH
2
-は、それぞれ独立して、-CH
2
-CH(CH
3
)-、-CH(CH
3
)-CH
2
-、-CH=CH-、-CF=CF-、-CH=C(CH
3
)-、-C(CH
3
)=CH-、-CH=N-、-N=CH-、-N=N-、-C≡C-、-CO-O-及び/又は-O-CO-で置換されていてもよいが、
酸素原子と酸素原子が直接結合することはなく、
n
i1
は、0~1の整数を表す。)
で表される化合物を1種又は2種以上と、
続きを表示(約 3,500 文字)
【請求項2】
前記一般式(i)で表される化合物の液晶組成物100質量%中の合計含有量が、1~40質量%である、及び/又は、
前記一般式(ii)で表される化合物の液晶組成物100質量%中の合計含有量が、1~55質量%である請求項1に記載の液晶組成物。
【請求項3】
前記一般式(i)で表される化合物が、下記一般式(i-1)~(i-2)
TIFF
2025128280000086.tif
23
114
(一般式(i-1)~(i-2)中、
R
i1
、A
i1
、A
i2
及びA
i3
は、上記一般式(i)中のR
i1
、A
i1
、A
i2
及びA
i3
とそれぞれ同じ意味を表す。)
で表される化合物からなる群から選ばれる請求項1又は2に記載の液晶組成物。
【請求項4】

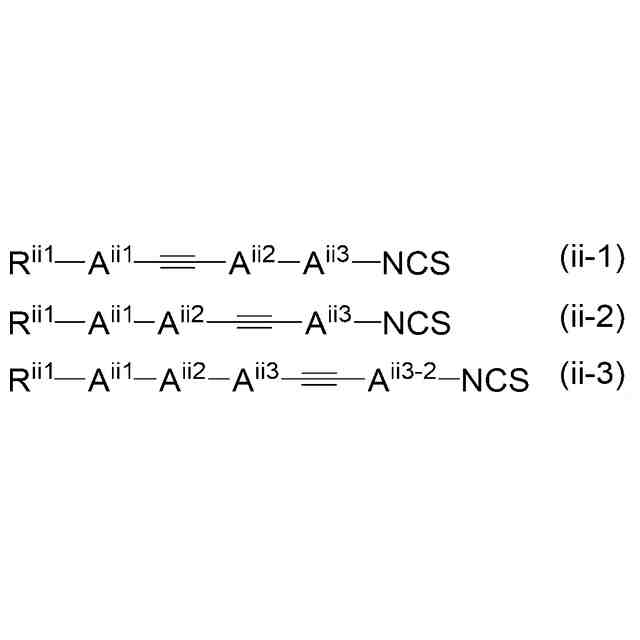

前記一般式(ii)で表される化合物が、下記一般式(ii-1)~(ii-3)
TIFF
2025128280000087.tif
37
140
(一般式(ii-1)~(ii-3)中、
R
ii1
、A
ii1
、A
ii2
及びA
ii3
は、上記一般式(ii)中のR
ii1
、A
ii1
、A
ii2
及びA
ii3
とそれぞれ同じ意味を表し、
一般式(ii-3)中、A
ii3-2
の定義は、上記一般式(ii)中のA
ii3-2
の定義に同じである。)
で表される化合物からなる群から選ばれる請求項1又は2に記載の液晶組成物。
【請求項5】

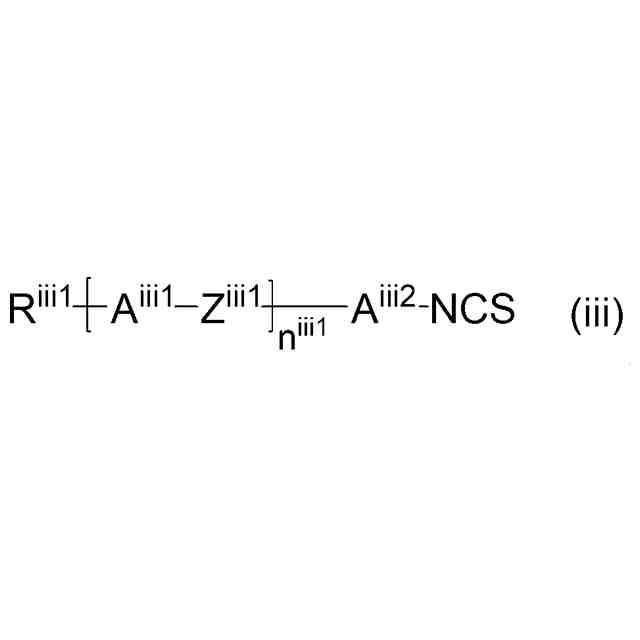

更に、下記一般式(iii)
TIFF
2025128280000088.tif
18
123
(一般式(iii)中、
R
iii1
は、それぞれ独立して、炭素原子数1~20のアルキル基を表し、
当該アルキル基中の1つ又2つ以上の-CH
2
-は、それぞれ独立して、-O-、-S-、-NH-、-CO-及び/又は-CS-で置換されていてもよく、
当該アルキル基中の1つ又は2つ以上の水素原子は、それぞれ独立して、ハロゲン原子に置換されていてもよいが、
酸素原子と酸素原子が直接結合することはなく、
A
iii1
及びA
iii2
は、それぞれ独立して、以下の基(a)、基(b)、基(c)及び基(d):
(a)1,4-シクロヘキシレン基(この基中に存在する1つの-CH
2
-又は非隣接の2つ以上の-CH
2
-は-O-及び/又は-S-に置き換えられてもよい。)
(b)1,4-フェニレン基(この基中に存在する1つの-CH=又は2つ以上の-CH=は-N=に置き換えられてもよい。)
(c)1,4-シクロヘキセニレン基、ビシクロ[2.2.2]オクタン-1,4-ジイル基、ナフタレン-2,6-ジイル基、ナフタレン-1,4-ジイル基、1,2,3,4-テトラヒドロナフタレン-2,6-ジイル基、5,6,7,8-テトラヒドロナフタレン-1,4-ジイル基、デカヒドロナフタレン-2,6-ジイル基、アントラセン-2,6-ジイル基、アントラセン-1,4-ジイル基、アントラセン-9,10-ジイル基、フェナントレン-2,7-ジイル基、2,3-ジヒドロ-1H-インデン-1,5-ジイル基、2,3-ジヒドロ-1H-インデン-2,5-ジイル基、2,3-ジヒドロ-1H-インデン-1,6-ジイル基、1H-インデン-2,5-ジイル基、1H-インデン-1,5-ジイル基、1H-インデン-3,5-ジイル基、1H-インデン-1,6-ジイル基、1H-インデン-2,6-ジイル基、1H-インデン-3,6-ジイル基(ナフタレン-2,6-ジイル基、ナフタレン-1,4-ジイル基、1,2,3,4-テトラヒドロナフタレン-2,6-ジイル基、5,6,7,8-テトラヒドロナフタレン-1,4-ジイル基、アントラセン-2,6-ジイル基、アントラセン-1,4-ジイル基、アントラセン-9,10-ジイル基又はフェナントレン-2,7-ジイル基中に存在する1つの-CH=又は2つ以上の-CH=は-N=に置き換えられても良い。)
(d)チオフェン-2,5-ジイル基、ベンゾチオフェン-2,5-ジイル基、ベンゾチオフェン-2,6-ジイル基、ジベンゾチオフェン-3,7-ジイル基、ジベンゾチオフェン-2,6-ジイル基、チエノ[3,2-b]チオフェン-2,5-ジイル基、ベンゾ[1,2-b:4,5-b’]ジチオフェン-2,6-ジイル基(この基中に存在する1つの-CH=又は2つ以上の-CH=は-N=に置き換えられても良い。)
からなる群より選ばれる基を表し、
前記A
iii1
及びA
iii2
中の一つ又は二つ以上の水素原子は、それぞれ独立して、置換基S
iii1
により置換されていてもよく、
置換基S
iii1
は、ハロゲン原子、ペンタフルオロスルファニル基、ニトロ基、シアノ基、イソシアノ基、アミノ基、ヒドロキシル基、メルカプト基、メチルアミノ基、ジメチルアミノ基、ジエチルアミノ基、ジイソプロピルアミノ基、トリメチルシリル基、ジメチルシリル基、チオイソシアノ基又は炭素原子数1~20のアルキル基のいずれかを表し、
当該アルキル基中の1つ又は2つ以上の-CH
2
-は、それぞれ独立して、-O-、-S-、-NH-、-CO-及び/又-CS-で置換されていてもよく、
当該アルキル基中の1つ又は2つ以上の-CH
2
-CH
2
-は、それぞれ独立して、-CH=CH-、-CF=CF-及び/又は-C≡C-で置換されていてもよく、
当該アルキル基中の1つ又は2つ以上の水素原子は、それぞれ独立して、ハロゲン原子に置換されていてもよいが、
酸素原子と酸素原子が直接結合することはなく、
置換基S
iii1
が複数ある場合は、それらは同一であってもよく、異なっていてもよく、
Z
iii1
は、単結合、炭素原子数1~20のアルキレン基のいずれかを表し、
当該アルキレン基中の1つ又は2つ以上の-CH
2
-は、それぞれ独立して、-O-、-CF
2
-及び/又は-CO-で置換されていてもよく、
当該アルキレン基中の1つ又は2つ以上の-CH
2
-CH
2
-は、それぞれ独立して、-CH
2
-CH(CH
3
)-、-CH(CH
3
)-CH
2
-、-CH=CH-、-CF=CF-、-CH=C(CH
3
)-、-C(CH
3
)=CH-、-CH=N-、-N=CH-、-N=N-、-C≡C-、-CO-O-及び/又は-O-CO-で置換されてもよく、
酸素原子と酸素原子が直接結合することはなく、
n
iii1
は、1~4の整数を表し、
【請求項6】
液晶相上限温度(T
ni
)が、120℃以上である、請求項1又は2に記載の液晶組成物。
【請求項7】
請求項1~6のいずれか1項に記載の液晶組成物を用いた、液晶表示素子。
【請求項8】
アクティブマトリクス方式又はパッシブマトリクス方式で駆動する、請求項7に記載の液晶表示素子。
【請求項9】
請求項1~6のいずれか1項に記載の液晶組成物の液晶分子の配向方向を可逆的に変えることにより誘電率を可逆的にスイッチングする液晶表示素子。
【請求項10】
請求項1~6のいずれか1項に記載の液晶組成物を用いた、センサ。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、液晶組成物並びにこれを用いた液晶表示素子、センサ、液晶レンズ、光通信機器及びアンテナに関する。
続きを表示(約 3,200 文字)
【背景技術】
【0002】
ディスプレイ用途に多く用いられている液晶の新規用途として、自動車等の移動体と通信衛星との間で、電波の送受信を行う液晶を用いたアンテナが注目されている。従来、衛星通信は、パラボラアンテナを用いているが、自動車等の移動体で用いる場合、随時パラボラアンテナを衛星方向へ向けなければならず、大きな可動部が必要であった。しかし液晶を用いたアンテナは、パネル内部の液晶が動作することにより電波の送受信方向を変える事が出来るため、アンテナ自体を動かす必要が無くアンテナの形状も平面にすることが出来る。また、グローバルな大容量かつ高速通信を実現するため、多数の低軌道衛星による低軌道衛星コンステレーションの検討が進んでいる。地上からでは常に移動しているように見える低軌道衛星を追従するには、電波の送受信方向を容易に変えることができる液晶アンテナは有用である。
一般に、自動車等の自動運転には、高精度3Dマップ情報の大量データダウンロードが必要である。しかし、液晶を用いたアンテナであれば、当該アンテナを自動車に組み込むことにより、通信衛星から大量データダウンロードが、機械的な可動部が無くても可能となる。衛星通信で用いられる周波数帯は、約13GHz帯であり、今までの液晶ディスプレイ用途で使用している周波数と大きく異なる。そのため、液晶への要求物性も大きく異なり、アンテナ用の液晶に要求されるΔnは例えば0.4程度、動作温度範囲は例えば-20~120℃となる。
また、自動車等の移動体の自動運転用センサとして、液晶を用いた赤外線レーザー画像認識・測距装置も注目されている。この用途の液晶に要求されるΔnは例えば0.3~0.6、動作温度範囲は例えば10~100℃となる。
更に、0.2以上の高いΔnを示す液晶組成物を構成する液晶性化合物は相溶性が低いものが多いことが知られている。したがって、相溶性の高い液晶性化合物を選択することも重要である。
これに対して、アンテナ用の液晶の技術としては、例えば、特許文献1が挙げられる。
また、非特許文献1では、高周波デバイスの構成成分として液晶材料の使用が提唱されている。
【先行技術文献】
【特許文献】
【0003】
特開2016-37607号公報
【非特許文献】
【0004】
ドルフィ(D.Dolfi),「エレクトロニクスレター(Electronics Letters)」,(英国),1993年,29巻,10号,p.926-928
【発明の概要】
【発明が解決しようとする課題】
【0005】
本発明は、T
ni
が高く、Δnが大きく、Δε
r
が大きく、tanδ
iso
が小さく、室温での保存性が良好な液晶組成物並びにこれを用いた液晶表示素子、センサ、液晶レンズ、光通信機器及びアンテナを提供することを課題とする。
【課題を解決するための手段】
【0006】
本発明者らは、鋭意検討した結果、アルケニル基と、イソチオシアネート基(-NCS)とを有する一般式(i)で表される化合物の1種又は2種以上と、アルキニル基と、イソチオシアネート基(-NCS)とを有する一般式(ii)で表される化合物の1種又は2種以上とを含む液晶組成物が、上記課題を解決できることを見出し、本発明を完成するに至った。
上記課題を解決する本発明の構成の一例としては、以下の通りである。
【0007】
項1.下記一般式(i)
【0008】
TIFF
2025128280000001.tif
22
162
【0009】
(一般式(i)中、
R
i1
は、炭素原子2~20のアルケニル基を表し、
当該アルケニル基中の1つ又は2つ以上の-CH
2
-は、それぞれ独立して、-O-、-S-、-NH-、-CO-及び/又は-CS-で置換されていてもよく、
当該アルケニル基中の1つ又は2つ以上の-CH
2
-CH
2
-は、それぞれ独立して、-CH=CH-及び/又-CF=CF-で置換されていてもよく、
当該アルケニル基中の1つ又は2つ以上の水素原子は、それぞれ独立して、ハロゲン原子で置換されていてもよいが、
酸素原子と酸素原子が直接結合することはなく、
A
i1
、A
i2
及びA
i3
は、それぞれ独立して、炭素原子数3~16の炭化水素環又は炭素原子数3~16の複素環のいずれかを表し、
前記A
i1
、A
i2
及びA
i3
中の1つ又は2つ以上の水素原子は、それぞれ独立して、置換基S
i1
によって置換されていてもよく、
置換基S
i1
は、フッ素原子、塩素原子、臭素原子、ヨウ素原子、ペンタフルオロスルファニル基、ニトロ基、シアノ基、イソシアノ基、アミノ基、ヒドロキシル基、メルカプト基、メチルアミノ基、ジメチルアミノ基、ジエチルアミノ基、ジイソプロピルアミノ基、トリメチルシリル基、ジメチルシリル基、チオイソシアノ基、炭素原子数1~20のアルキル基のいずれかを表し、
当該アルキル基における1つ又は2つ以上の-CH
2
-は、それぞれ独立して、-O-、-S-、-NH-、-CO-及び/又は-CS-で置換されていてもよく、
当該アルキル基における1つ又は2つ以上の-CH
2
-CH
2
-は、それぞれ独立して、-CH=CH-、-CF=CF-及び/又は-C≡C-で置換されていてもよく、
当該アルキル基における1つ又は2つ以上の水素原子は、それぞれ独立して、ハロゲン原子で置換されていてもよいが、
酸素原子と酸素原子が直接結合することはなく、
置換基S
i1
が複数ある場合は、それらは同一であってもよく、異なっていてもよく、
Z
i1
及びZ
i2
は、それぞれ独立して、単結合、炭素原子数1~20のアルキレン基のいずれかを表し、
当該アルキレン基中の1つ又は2つ以上の-CH
2
-は、それぞれ独立して、-O-、-CF
2
-及び/又は-CO-で置換されていてもよく、
当該アルキレン基中の1つ又は2つ以上の-CH
2
-CH
2
-は、それぞれ独立して、-CH
2
-CH(CH
3
)-、-CH(CH
3
)-CH
2
-、-CH=CH-、-CF=CF-、-CH=C(CH
3
)-、-C(CH
3
)=CH-、-CH=N-、-N=CH-、-N=N-、-C≡C-、-CO-O-及び/又は-O-CO-で置換されていてもよいが、
酸素原子と酸素原子が直接結合することはなく、
n
i1
は、0~1の整数を表す。)
で表される化合物を1種又は2種以上と、
下記一般式(ii)
【0010】
TIFF
2025128280000002.tif
22
164
(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
