公開番号2025127890
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024882
出願日2024-02-21
発明の名称トイレットロール包装体
出願人日本製紙クレシア株式会社
代理人個人,個人,個人,個人
主分類B65D 71/06 20060101AFI20250826BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】内部のトイレットロールが潰れること等による美粧性の低下が起こりにくく、かつ、クラフト包装紙がたわみにくく破れにくい上で、コストがかからず加工及び運搬がしやすいトイレットロール包装体を提供する。
【解決手段】トイレットロールを1個以上包装したフィルム包装体を並べたものを被包装物として、クラフト包装紙で包装した包装体であって、トイレットロールは、巻長が所定の数値と等しいか、又は大きく、巻密度が1.47m/cm²以上1.80m/cm²以下であり、クラフト包装紙の坪量が70g/m²以上130g/m²以下、縦のクラークこわさは116cm³/100以上291cm³/100以下、横のクラークこわさは52cm³/100以上138cm³/100以下であり、包装体の長手方向の周長と、被包装物の長手方向の周長の差分は-50mm以上50mm以下である、トイレットロール包装体を提供する。

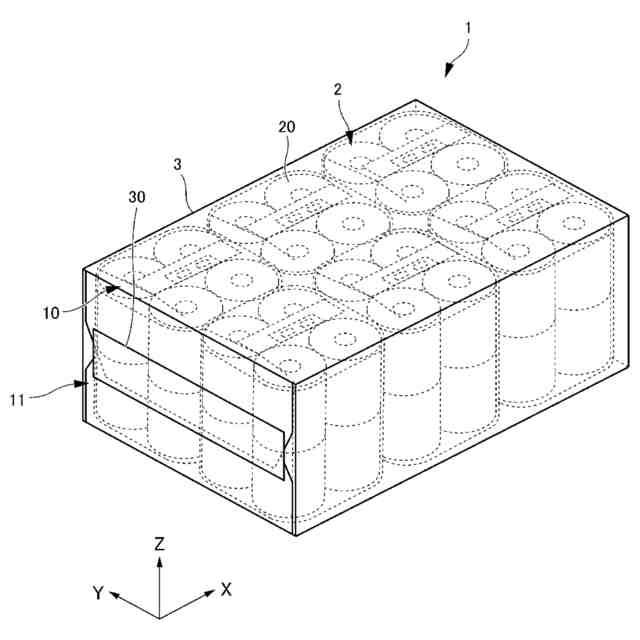

【選択図】図1
特許請求の範囲【請求項１】
トイレットペーパーをロール状に巻き取ったトイレットロールを少なくとも１個以上、フィルムによって包装したフィルム包装体を、前記トイレットロールの軸方向に垂直な方向に並べ、及び／又は軸方向に平行な方向に積み重ねたものを被包装物として、前記被包装物をクラフト包装紙で包装したトイレットロール包装体であって、
前記トイレットロールは、巻長が（１５０／前記トイレットペーパーのプライ数）で算出される値と等しいか、又は大きく、巻密度が１．４７ｍ／ｃｍ
２
以上１．８０ｍ／ｃｍ
２
以下であり、
前記クラフト包装紙の製品プライ当たりの坪量が７０ｇ／ｍ
２
以上１３０ｇ／ｍ
２
以下であり、
前記クラフト包装紙のＪＩＳＰ８１４３に基づく縦のクラークこわさは１１６ｃｍ
３
／１００以上２９１ｃｍ
３
／１００以下、横のクラークこわさは５２ｃｍ
３
／１００以上１３８ｃｍ
３
／１００以下であり、
包装体の長手方向の周長（ＬＰＡ）と、前記被包装物の長手方向の周長（ＬＰＢ）との差分Δ（ＬＰＡ－ＬＰＢ）は－５０ｍｍ以上５０ｍｍ以下であることを特徴とする、トイレットロール包装体。
続きを表示（約 1,000 文字）【請求項２】
包装体の短手方向の周長（ＳＰＡ）と、前記被包装物の短手方向の周長（ＳＰＢ）との差分Δ（ＳＰＡ－ＳＰＢ）は－８０ｍｍ以上１０ｍｍ以下であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項３】
前記クラフト包装紙のＪＩＳＰ８１１３に基づく乾燥時におけるＭＤ方向の製品プライ当たりの引張強度ＤＭＤＴが６．９ｋＮ／ｍ以上１５．３ｋＮ／ｍ以下であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項４】
前記クラフト包装紙のＪＩＳＰ８１１３に基づく乾燥時における製品プライ当たりのＣＤ方向の引張強度ＤＣＤＴが３．１ｋＮ／ｍ以上５．７ｋＮ／ｍ以下であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項５】
前記クラフト包装紙の、荷重を１００ｋＰａ加えた時における製品プライ当たりの紙厚が１０６μｍ以上１８２μｍ以下であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項６】
前記トイレットロールのロール重量が１９４ｇ以上２９５ｇ以下であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項７】
前記トイレットロールのロール密度が０．１８ｇ／ｃｍ
３
以上０．２８ｇ／ｃｍ
３
以下であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項８】
前記トイレットペーパーの１プライ当たりの坪量が１２．０ｇ／ｍ
２
以上１８．２ｇ／ｍ
２
以下であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項９】
前記被包装物に含まれる前記トイレットロールの合計個数が、１２個以上８４個以下であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項１０】
包装体の包装形態はキャラメル包装であり、
前記クラフト包装紙における折り畳み部分はテープで封止され、
包装体の高さに対する、前記テープの幅の比率が２０％以上４０％以下であることを特徴とする、請求項１に記載のトイレットロール包装体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルムで包装したトイレットロールを、段ボールの代わりにクラフト包装紙で包装したトイレットロール包装体に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
現在市販されているトイレットロールは、複数個を並べて積層した状態で、フィルム包装したパッケージとして販売されているものが多数を占めている。そしてそれらのトイレットロール包装体は、段ボールケースに梱包されて運搬される場合が多い。
【０００３】
しかし、環境負荷低減意識の上昇や段ボールケースのコストダウン、使用後の処理の簡便さから、段ボールの代わりに、クラフト包装紙が用いられることが多い。
【０００４】
トイレットロール包装体の先行技術文献として、例えば、特許文献１には、本体部が紙の質量比率が５０質量％を超える包装紙で形成され、正面部、正面部に対面する背面部、正面部と背面部とに連接する天面部及び底面部及び、各面に連接する側面部を有し、取っ手部が、柔軟な帯状材又は紐状材を、両側面部の天面部の近傍に接着して形成され、本体部に、取っ手部近傍であってかつ取っ手部の本体部への接着部分を挟んで正面部側と背面部側との両側に、天面側から底面側に延在する一対の第一ミシン目と、接着部より天面部側において、少なくとも一対の第一ミシン目間に配される第二ミシン目と、一方側面部における一対の第一ミシン目の少なくとも一方から、正面部及び背面部の少なくとも一方を介して、他方側面部における一対の第一ミシン目の少なくとも一方に至る第三ミシン目と、が形成されていることを、特徴とする家庭用ロール紙包装体が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１６０８１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ただ、クラフト包装紙は剛性が弱く、通常のトイレットロール（以下、通常ロールとも称する）では、積み上げた際に内部のトイレットロール包装体が潰れる問題点が見られた。
そこで、ロールが固巻きで潰れにくい、長尺のトイレットペーパーを巻き取ったトイレットロール（以下、長尺ロールとも称する）のフィルム包装体を包装することで、ロールの潰れを回避するという方策が考えられる。
【０００７】

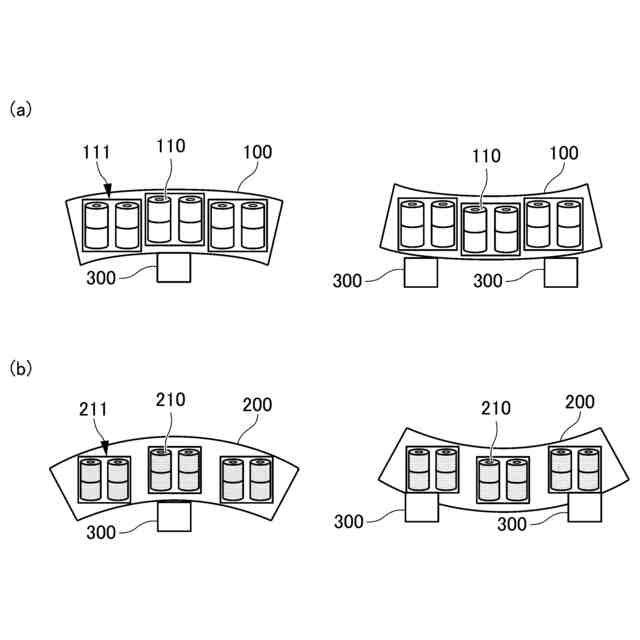

しかしながら、図３に示すようなフォークリフト等のアーム３００によって包装体を持ち上げる際、図３（ａ）に示す通常ロール１１０をフィルム包装したものである通常フィルム包装体１１１を、複数パッケージ包装した通常ロール包装体１００では、包装紙が少したわむ程度であるが、図３（ｂ）に示す長尺ロール２１０をフィルム包装したものである長尺フィルム包装体２１１を、複数パッケージ包装した長尺ロール包装体２００では、長尺ロール２１０が重くアーム３００によって持ち上げた際に、包装紙がたわんでしまう。そのため、包装体が持ちにくく、運搬しづらいという問題があった。
また、たわんだ結果、クラフト包装紙が長尺ロール２１０のフィルム包装体の重さに耐えきれず、破れてしまうこともある。
【０００８】
さらに、たわみによる製品（長尺フィルム包装体２１１）のズレによって、製品同士が擦れてフィルムのインキが剥がれたり、ロール表面のトイレットペーパーが破れたりしてしまうなど、製品の美粧性の低下もみられる。
一方で、クラフト包装紙の坪量や強度を上げるだけでは、コストがかかる上、加工しにくくなる。
【０００９】
本発明は、このような事情に鑑みてなされたものであり、内部のトイレットロールが潰れることやフィルムのインキ剥がれ、ロール表面のトイレットペーパーの破れによる美粧性の低下が起こりにくく、かつ、クラフト包装紙がたわみにくく破れにくい上で、コストがかからず加工及び運搬がしやすいトイレットロール包装体を提供することを目的とする。
【課題を解決するための手段】
【００１０】
発明者は鋭意検討を行い、トイレットペーパーをロール状に巻き取ったトイレットロールを少なくとも１個以上、フィルムによって包装したフィルム包装体を、前記トイレットロールの軸方向に垂直な方向に並べ、及び／又は軸方向に平行な方向に積み重ねたものを被包装物として、被包装物をクラフト包装紙で包装したトイレットロール包装体において、トイレットロールの巻長及び巻密度をそれぞれ所定の数値範囲内とし、クラフト包装紙の製品プライ当たりの坪量、縦及び横のクラークこわさをそれぞれ所定の数値範囲内とし、更に包装体の長手方向の周長と被包装物の長手方向の周長との差分を所定の数値範囲内とすることで、内部のトイレットロールが潰れることやフィルムのインキ剥がれ、ロール表面のトイレットペーパーの破れによる美粧性の低下が起こりにくく、かつ、クラフト包装紙がたわみにくく破れにくい上で、コストがかからず加工及び運搬がしやすいトイレットロール包装体とすることができ、本発明を完成するに至った。すなわち、本発明は、以下のものを提供する。
（【００１１】以降は省略されています）
