公開番号2025127330
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024024006
出願日2024-02-20
発明の名称制御装置、直流配電システム、および制御方法
出願人日新電機株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H02J 1/00 20060101AFI20250825BHJP(電力の発電,変換,配電)
要約【課題】瞬低補償能力を向上できる制御装置を実現する。

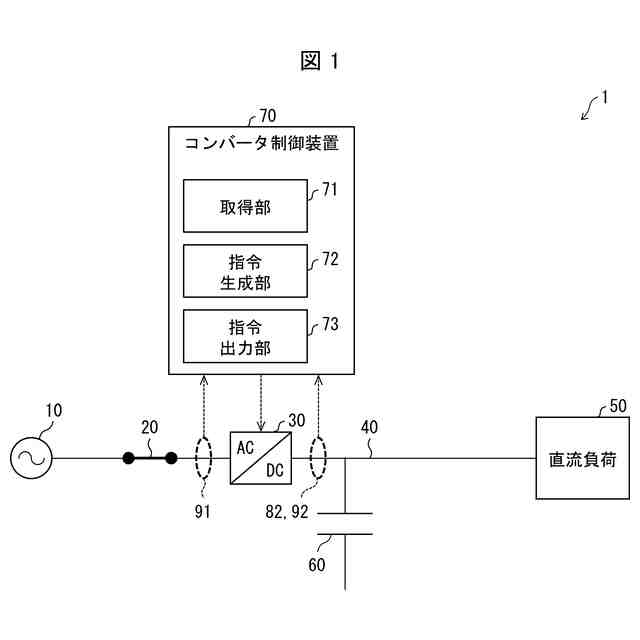

【解決手段】制御装置は、AC側電流を検出するAC側電流検出器(91)と、DC側電圧を検出するDC側電圧検出器(82)と、瞬低時に、前記AC側電流が定格電流を超えない範囲で、前記DC側電圧を目標電圧に近づけるまたは前記DC側電圧を目標電圧に維持するようACDCコンバータを動作させるコンバータ制御装置(70)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】

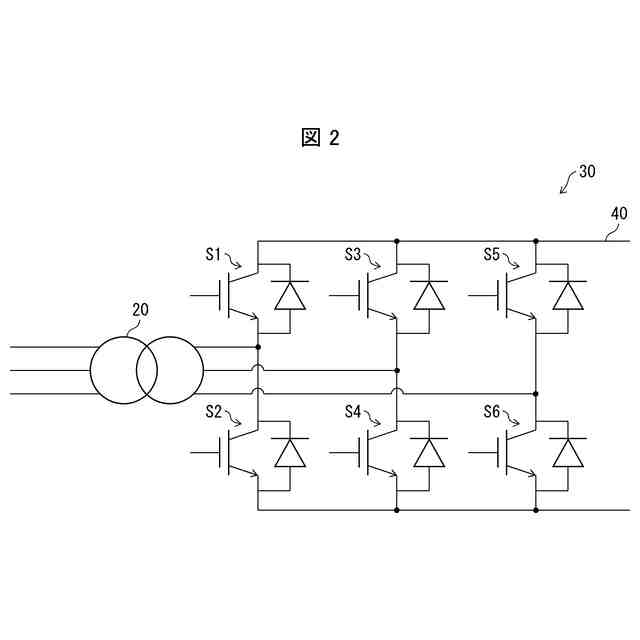

ＡＣ系統と直流負荷が接続された直流バスとを接続するＡＣＤＣコンバータのＡＣ側電流またはＤＣ側電流を検出する電流検出部と、
前記ＡＣＤＣコンバータのＤＣ側電圧を検出する電圧検出部と、
前記ＡＣ系統の瞬低時に、前記ＡＣ側電流または前記ＤＣ側電流が前記ＡＣＤＣコンバータの定格電流を超えない範囲で、前記ＤＣ側電圧を目標電圧に近づけるまたは前記ＤＣ側電圧を目標電圧に維持するよう前記ＡＣＤＣコンバータを動作させる動作制御部と、を備える、制御装置。
続きを表示（約 1,000 文字）【請求項２】
前記動作制御部は、前記ＡＣ側電流または前記ＤＣ側電流が前記定格電流より大きければ、前記ＡＣ側電流または前記ＤＣ側電流が前記定格電流以下となるように前記ＡＣＤＣコンバータの動作を変更する、請求項１に記載の制御装置。
【請求項３】
前記動作制御部は、
前記ＡＣＤＣコンバータに出力電力または出力電流の指令値を出力し、
前記ＡＣ側電流または前記ＤＣ側電流が前記定格電流より大きければ、前記指令値を減少させ、前記ＡＣ側電流または前記ＤＣ側電流が定格電流より小さくかつ前記ＤＣ側電圧が目標電圧より低ければ、前記指令値を増加させる、請求項２に記載の制御装置。
【請求項４】
前記ＡＣ側電流または前記ＤＣ側電流が前記定格電流より大きければ、前記直流バスに接続された前記直流負荷の消費電力を制限する消費電力制限部をさらに備える、請求項１に記載の制御装置。
【請求項５】
前記ＤＣ側電圧が前記目標電圧以下の第１閾値電圧より小さければ、前記直流バスに接続された前記直流負荷の消費電力を制限する消費電力制限部をさらに備える、請求項１に記載の制御装置。
【請求項６】
前記ＡＣ側電流または前記ＤＣ側電流が前記定格電流より大きければ、前記直流バスに接続された蓄電池から前記直流バスに電力を供給させる充放電制御部をさらに備える、請求項１に記載の制御装置。
【請求項７】
前記ＤＣ側電圧が前記目標電圧以下の第２閾値電圧より小さければ、前記直流バスに接続された蓄電池から前記直流バスに電力を供給させる充放電制御部をさらに備える、請求項１に記載の制御装置。
【請求項８】
請求項１から７のいずれか１項に記載の制御装置と、前記ＡＣＤＣコンバータとを備える、直流配電システム。
【請求項９】
ＡＣ系統と直流負荷が接続された直流バスとを接続するＡＣＤＣコンバータのＡＣ側電流またはＤＣ側電流を検出する電流検出ステップと、
前記ＡＣＤＣコンバータのＤＣ側電圧を検出する電圧検出ステップと、
前記ＡＣ系統の瞬低時に、前記ＡＣ側電流または前記ＤＣ側電流が前記ＡＣＤＣコンバータの定格電流を超えない範囲で、前記ＤＣ側電圧を目標電圧に近づけるまたは前記ＤＣ側電圧を目標電圧に維持するよう前記ＡＣＤＣコンバータを動作させる動作制御ステップと、を含む、制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、制御装置、直流配電システム、および制御方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、太陽電池からのＤＣ電力をＤＣＡＣ変換器によってＡＣ電力に変換してＡＣ系統へ系統連系すると共に、太陽電池からのＤＣ電力を外部のＤＣ負荷に出力するパワーコンディショナが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１１０８３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

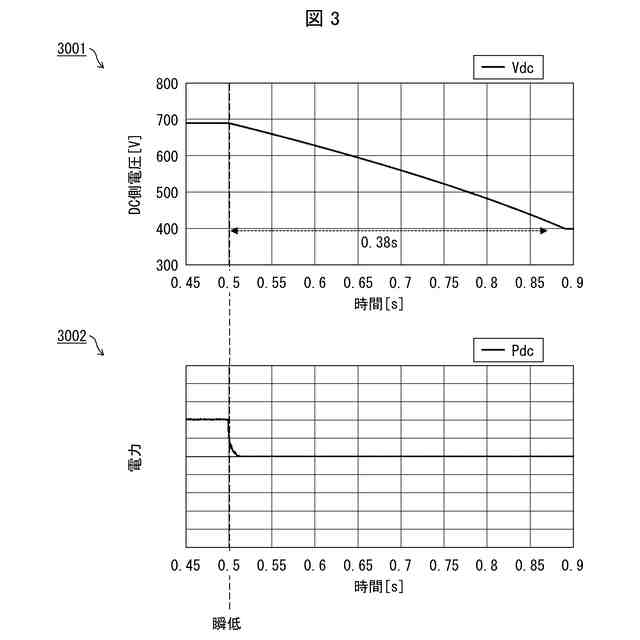

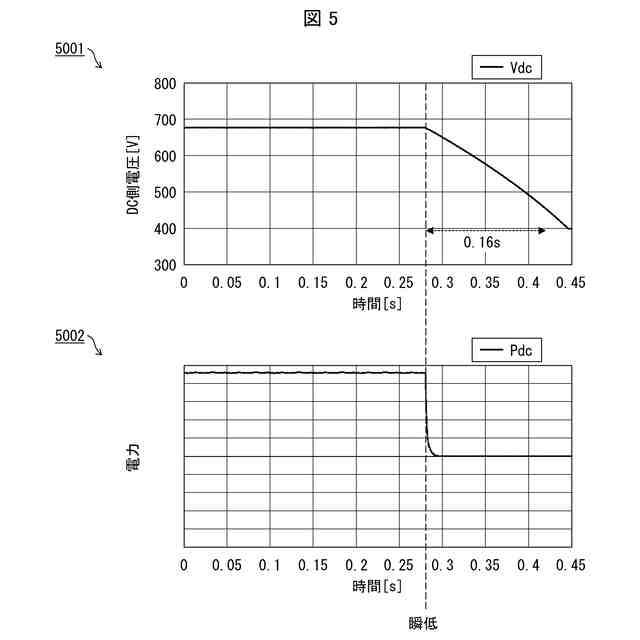

特許文献１において、ＤＣＡＣ変換器は、系統の瞬低を検出したとき、ゲートブロックを行う。それゆえ、特許文献１では、瞬低における電圧低下幅が小さい場合にも、系統からの電力供給を遮断してしまい、消費電力を抑制する必要があった。または、このような消費電力の抑制を回避するために、蓄電池の容量を増大させる必要があった。言い換えると、特許文献１に開示される技術は、瞬低補償能力の観点で、改善の余地があった。
【０００５】
本発明の一態様は、瞬低補償能力を向上できる制御装置を実現することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の態様１に係る制御装置は、ＡＣ系統と直流負荷が接続された直流バスとを接続するＡＣＤＣコンバータのＡＣ側電流またはＤＣ側電流を検出する電流検出部と、前記ＡＣＤＣコンバータのＤＣ側電圧を検出する電圧検出部と、前記ＡＣ系統の瞬低時に、前記ＡＣ側電流または前記ＤＣ側電流が前記ＡＣＤＣコンバータの定格電流を超えない範囲で、前記ＤＣ側電圧を目標電圧に近づけるまたは前記ＤＣ側電圧を目標電圧に維持するよう前記ＡＣＤＣコンバータを動作させる動作制御部と、を備える。
【０００７】
本発明の態様２に係る制御装置では、上記態様１において、前記動作制御部は、前記ＡＣ側電流または前記ＤＣ側電流が前記定格電流より大きければ、前記ＡＣ側電流または前記ＤＣ側電流が前記定格電流以下となるように前記ＡＣＤＣコンバータの動作を変更してもよい。
【０００８】
本発明の態様３に係る制御装置では、上記態様２において、前記動作制御部は、前記ＡＣＤＣコンバータに出力電力または出力電流の指令値を出力し、前記ＡＣ側電流または前記ＤＣ側電流が前記定格電流より大きければ、前記指令値を減少させ、前記ＡＣ側電流または前記ＤＣ側電流が定格電流より小さくかつ前記ＤＣ側電圧が目標電圧より低ければ、前記指令値を増加させてもよい。
【０００９】
本発明の態様４に係る制御装置は、上記態様１から３のいずれかにおいて、前記ＡＣ側電流または前記ＤＣ側電流が前記定格電流より大きければ、前記直流バスに接続された前記直流負荷の消費電力を制限する消費電力制限部をさらに備えてもよい。
【００１０】
本発明の態様５に係る制御装置は、上記態様１から３のいずれかにおいて、前記ＤＣ側電圧が前記目標電圧以下の第１閾値電圧より小さければ、前記直流バスに接続された前記直流負荷の消費電力を制限する消費電力制限部をさらに備えてもよい。
（【００１１】以降は省略されています）
