公開番号2025143004
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042668
出願日2024-03-18
発明の名称真空漏れ検出器および真空装置
出願人日新電機株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G01M 3/02 20060101AFI20250924BHJP(測定;試験)
要約【課題】低コストで真空漏れを検出可能な検出器を実現する。
【解決手段】真空漏れ検出器(10)は、真空容器(20)の内部に配され、真空容器の外部の雰囲気に含まれる絶縁ガス(30)との反応により発熱するアルカリ金属体(12)と、アルカリ金属体の温度を測定可能な温度測定装置(11)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
真空容器の内部に配され、前記真空容器の外部の雰囲気に含まれる気体との反応により発熱するアルカリ金属体と、
前記アルカリ金属体の温度を測定可能な温度測定装置と、を備える真空漏れ検出器。
続きを表示（約 310 文字）【請求項２】
前記真空容器は、電力設備において絶縁ガス雰囲気下に配され、
前記アルカリ金属体は、前記絶縁ガスとの反応により発熱する、請求項１に記載の真空漏れ検出器。
【請求項３】
前記アルカリ金属体は、Ｌｉで形成されている、請求項１に記載の真空漏れ検出器。
【請求項４】
前記温度測定装置は、熱電対である、請求項１に記載の真空漏れ検出器。
【請求項５】
前記温度測定装置は、放射温度計またはサーモグラフィーである、請求項１に記載の真空漏れ検出器。
【請求項６】
請求項１から５のいずれか１項に記載の真空漏れ検出器を備える真空装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、真空漏れ検出器および真空装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、ＳＦ
６
ガス中に配された真空バルブの真空漏れを検知する方法が開示されている。当該方法は、真空バルブの接点を所定のギャップ長に調整し、接点の耐電圧を調べるというものである。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－８６６９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示されている方法では、ギャップ長を調整可能な接点および高電圧電源が必要となる。このため、真空漏れの検知に要するコストが増大する。
【０００５】
本開示は、低コストで真空漏れを検出可能な検出器などを実現することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本開示の一態様に係る真空漏れ検出器は、真空容器の内部に配され、前記真空容器の外部の雰囲気に含まれる気体との反応により発熱するアルカリ金属体と、前記アルカリ金属体の温度を測定可能な温度測定装置と、を備える。
【発明の効果】
【０００７】
本開示の一態様によれば、低コストで真空漏れを検出可能な検出器などを実現できる。
【図面の簡単な説明】
【０００８】

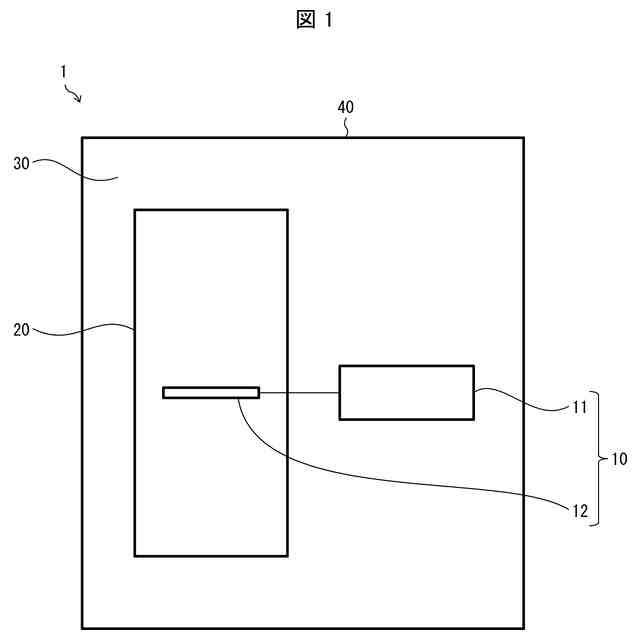

本開示の実施形態１に係る真空漏れ検出器を備える真空遮断器の概略図である。

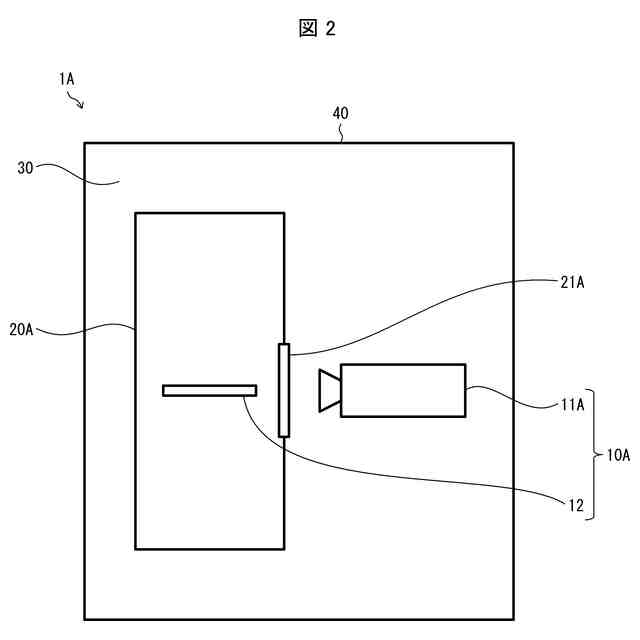

本開示の実施形態２に係る真空漏れ検出器を備える真空遮断器の概略図である。
【発明を実施するための形態】
【０００９】
〔実施形態１〕
以下、本開示の一実施形態について詳細に説明する。なお、以下の説明では、真空遮断器は高電圧な電力設備に設置される機器として説明される。しかしながら、本開示の真空漏れ検出器および真空装置は、変電設備などの他の電力設備にも適用することができる。
【００１０】
図１は、本開示の一実施形態に係る真空漏れ検出器１０を備える真空遮断器１の概略図である。真空遮断器１は、真空の絶縁耐力および消弧能力を利用して、高電圧の電路を遮断する装置である。真空遮断器１は、真空漏れ検出器１０と、真空容器２０と、容器４０とを備える。
（【００１１】以降は省略されています）
