特許ウォッチ

公開番号2025125146
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024021008
出願日2024-02-15
発明の名称組成物
出願人株式会社イーテック
代理人個人,個人,個人
主分類C08L 51/06 20060101AFI20250820BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】密着性や耐BHM性に優れた膜を作製することができる、重合体粒子を含有する組成物を提供する。
【解決手段】本発明に係る組成物は、重合体粒子(A)と、シアノ基を有する化合物(B)と、液状媒体(C)と、を含有する組成物であって、前記重合体粒子(A)が、(メタ)アクリル酸メチルに由来する繰り返し単位を有する重合体を含有し、前記重合体粒子(A)が、-10℃～55℃の範囲及び80℃～200℃の範囲にそれぞれガラス転移点(Tg)を有し、前記組成物中における前記化合物(B)の含有割合が0.1ppm～1000ppmである。
【選択図】なし
特許請求の範囲【請求項１】
重合体粒子（Ａ）と、
シアノ基を有する化合物（Ｂ）と、
液状媒体（Ｃ）と、を含有する組成物であって、
前記重合体粒子（Ａ）が、（メタ）アクリル酸メチルに由来する繰り返し単位を有する重合体を含有し、
前記重合体粒子（Ａ）が、－１０℃～５５℃の範囲及び８０℃～２００℃の範囲にそれぞれガラス転移点（Ｔｇ）を有し、
前記組成物中における前記化合物（Ｂ）の含有割合が０．１ｐｐｍ～１０００ｐｐｍである、組成物。
続きを表示（約 200 文字）【請求項２】
前記重合体粒子（Ａ）が、α，β－不飽和ニトリル化合物に由来する繰り返し単位をさらに含有する、請求項１に記載の組成物。
【請求項３】
前記重合体粒子（Ａ）が、不飽和カルボン酸に由来する繰り返し単位をさらに含有する、請求項１または請求項２に記載の組成物。
【請求項４】
前記化合物（Ｂ）が、アクリロニトリルである、請求項１または請求項２に記載の組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、重合体粒子を含有する組成物に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
ラテックスのような重合体粒子を含有する組成物は、紙塗工、カーペットのバックサイジング、合板や突板などの木製品、電池の電極、タイヤコード分野等におけるバインダーとして広く用いられている（例えば、特許文献１及び特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２４４７３号公報
国際公開第２０２１／００６２１１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような重合体粒子を含有する組成物は、上述のような種々の用途において使用される。例えば、該組成物を基材に塗布して塗膜を作製する際には、該塗膜には基材からの剥がれを抑制できるだけの密着性が要求される。また、該組成物を他成分と混合してフロアーポリッシュ皮膜などに使用する際には、塗膜に靴底のゴム跡残りを抑制できる耐ブラックヒールマーク性（本明細書において、「耐ＢＨＭ性」ともいう。）が実用に耐えるものであることが要求される。
【０００５】
本発明に係る幾つかの態様は、密着性や耐ＢＨＭ性に優れた膜を作製することができる、重合体粒子を含有する組成物を提供するものである。
【課題を解決するための手段】
【０００６】
本発明に係る組成物の一態様は、
重合体粒子（Ａ）と、
シアノ基を有する化合物（Ｂ）と、
液状媒体（Ｃ）と、を含有する組成物であって、
前記重合体粒子（Ａ）が、（メタ）アクリル酸メチルに由来する繰り返し単位を有する重合体を含有し、
前記重合体粒子（Ａ）が、－１０℃～５５℃の範囲及び８０℃～２００℃の範囲にそれぞれガラス転移点（Ｔｇ）を有し、
前記組成物中における前記化合物（Ｂ）の含有割合が０．１ｐｐｍ～１０００ｐｐｍである。
【０００７】
前記組成物の一態様において、
前記重合体粒子（Ａ）が、α，β－不飽和ニトリル化合物に由来する繰り返し単位をさらに含有してもよい。
【０００８】
前記組成物のいずれかの態様において、
前記重合体粒子（Ａ）が、不飽和カルボン酸に由来する繰り返し単位をさらに含有してもよい。
【０００９】
前記組成物のいずれかの態様において、
前記化合物（Ｂ）が、アクリロニトリルであってもよい。
【発明の効果】
【００１０】
本発明に係る組成物によれば、密着性や耐ＢＨＭ性に優れた膜を作製することができる。
【発明を実施するための形態】

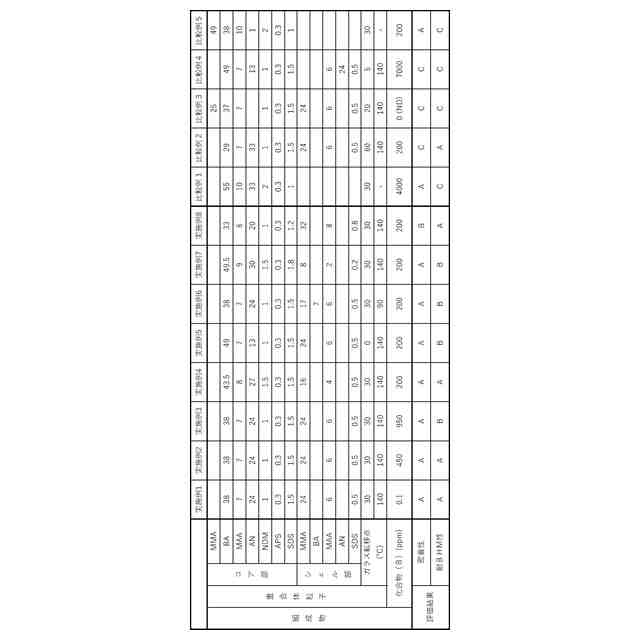

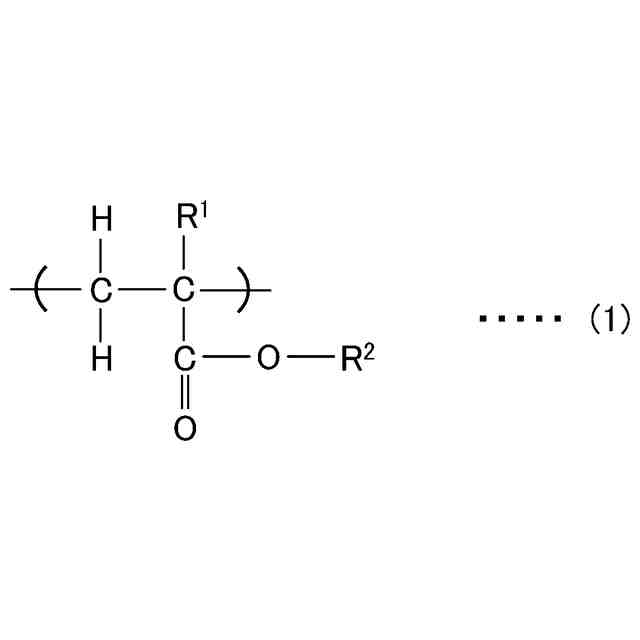

（【００１１】以降は省略されています）

関連特許
