公開番号2025123905
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019679
出願日2024-02-13
発明の名称加工装置、加工用治具、及びチューブ部材の製造方法
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類B26D 3/16 20060101AFI20250818BHJP(切断手工具;切断;切断機)
要約【課題】チューブ部材の長さの寸法精度を向上させることが可能な加工装置、加工用治具、及びチューブ部材の製造方法を提供する。

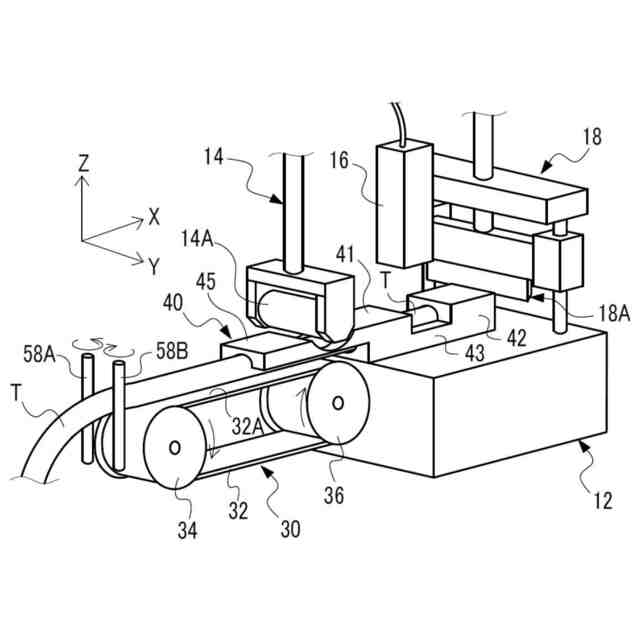

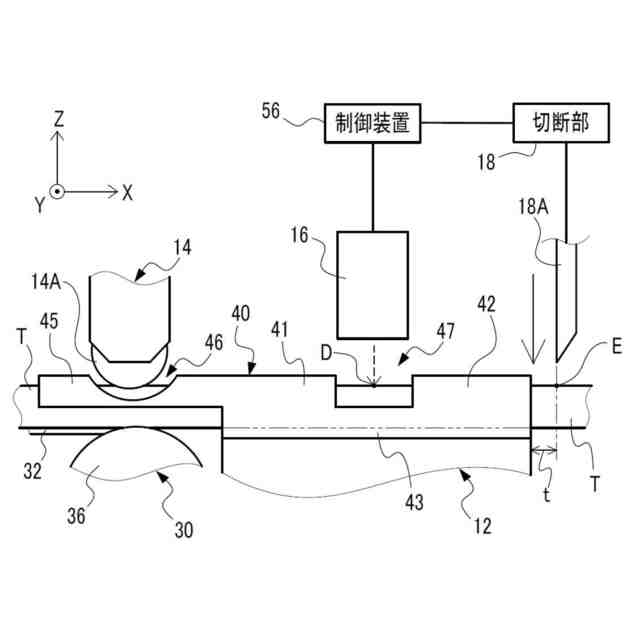

【解決手段】チューブを軸方向に搬送する搬送部と、搬送部により搬送されるチューブの径方向の変位を抑制する第1保持部と、第1保持部を通過することで変位が抑制された状態のチューブの長さを測定する測長部と、測長部よる測長位置よりも搬送方向において下流側に設けられ、かつチューブの変位を抑制する第2保持部と、測長部での測長結果に基づいて、第2保持部を通過したチューブを予め定められた長さに切断する切断部と、を備える加工装置。
【選択図】図5
特許請求の範囲【請求項１】
チューブを軸方向に搬送する搬送部と、
前記搬送部により搬送される前記チューブの径方向の変位を抑制する第１保持部と、
前記第１保持部を通過することで前記変位が抑制された状態の前記チューブの長さを測定する測長部と、
前記測長部よる測長位置よりも搬送方向において下流側に設けられ、かつ前記チューブの前記変位を抑制する第２保持部と、

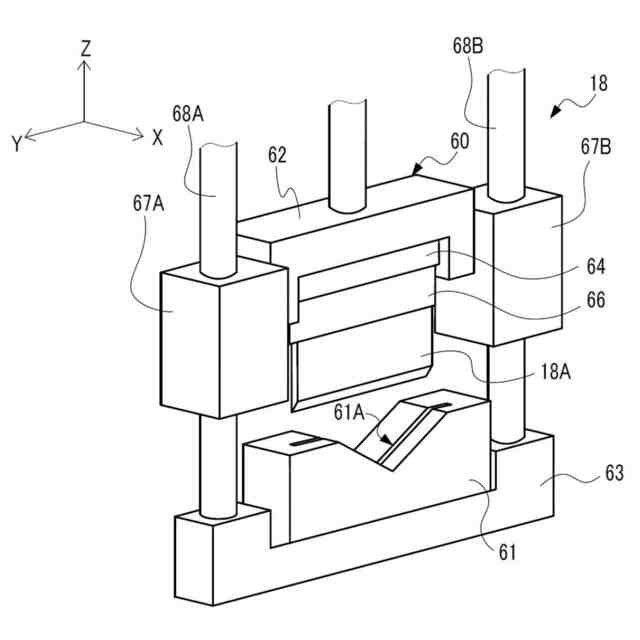

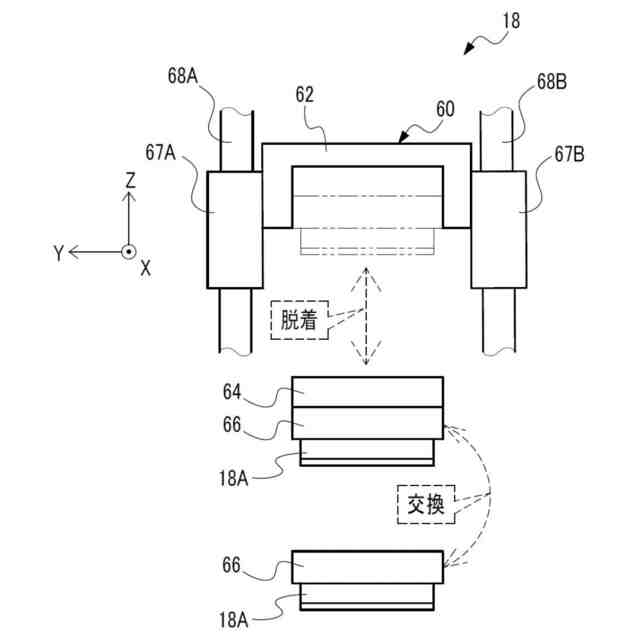

前記測長部での測長結果に基づいて、前記第２保持部を通過した前記チューブを予め定められた長さに切断する切断部と、
を備える加工装置。
続きを表示（約 980 文字）【請求項２】
前記第１保持部と前記第２保持部とは、連結部を介して連結されており、
前記連結部は、搬送中の前記チューブを支持可能とされている
請求項１に記載の加工装置。
【請求項３】
前記連結部は、前記チューブの外周面の少なくとも一部を外部に露出した状態で、前記チューブを支持可能とされ、
前記測長部は、前記チューブの露出された部分を利用して前記長さの測定を行う
請求項２に記載の加工装置。
【請求項４】
前記第１保持部と前記第２保持部とは一体化されており、
前記第１保持部と前記第２保持部との間に形成され、かつ前記チューブの外周面の少なくとも一部を外部に露出させる第１開口部を介して、前記測長部による前記長さの測定が行われる
請求項１に記載の加工装置。
【請求項５】

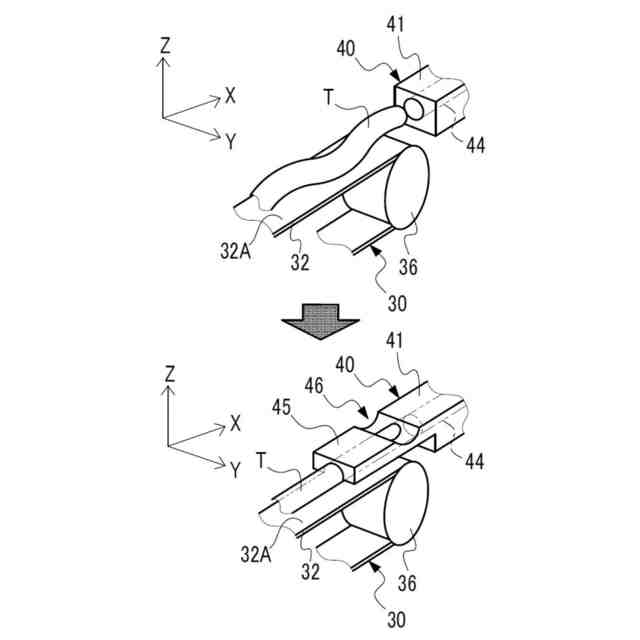

前記搬送部により搬送される前記チューブを前記第１保持部へガイドするガイド部をさらに備える
請求項１に記載の加工装置。
【請求項６】
搬送部は、前記チューブを支持した状態で、前記チューブを搬送する搬送面を含み、
前記ガイド部は、前記チューブを前記搬送面と対向する位置に設けられている
請求項５に記載の加工装置。
【請求項７】
前記ガイド部には、第２開口部が設けられており、
前記搬送面により搬送されている前記チューブは、前記第２開口部を介して支持可能とされている
請求項６に記載の加工装置。
【請求項８】
前記搬送部は、前記チューブが載置された状態で前記チューブを搬送するベルトを含み、
前記ベルトにより搬送される前記チューブは、前記ベルトと対向する位置に設けられ、かつ前記チューブの外周面に当接することで回転する従動ローラによって支持される
請求項１に記載の加工装置。
【請求項９】
前記搬送部は、前記チューブを挟持した状態で前記チューブを搬送する一対のベルトを含む
請求項１に記載の加工装置。
【請求項１０】
前記測長部は、非接触で前記チューブの長さを測定可能とされている
請求項１に記載の加工装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、加工装置、加工用治具、及びチューブ部材の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
チューブ部材を製品の一部として用いる場合に、製品の仕様に応じてチューブを予め定められた長さで切断することが求められる。この場合、チューブの長さを精度良く測定し、その測定結果に基づいてチューブを切断することが必要となる。
【０００３】
特許文献１には、進行する樹脂製の長尺材を所定長さで切っていく長尺材の切断装置であって、上記長尺材の進行方向に合わせ且つ長尺材の速度より高速走行が可能な移送体（１４）を配備した移動機構部（１）と、上記移送体上に配設され、長尺材の切断用カッター（２６）を具備した切断手段（２）と、上記移送体上で且つ上記カッター位置より長尺材が進む前方位置に長尺材の通過を受感する検出器（３１）を固着した位置検出手段（３）と、を有し、上記検出器による長尺材の通過状態の検出で、上記移送体を長尺材の進行方向に且つ該長尺材の速度より速く移動させ、上記検出器が該長尺材を追い越した時点で上記カッターが長尺材を切断するようにしたことを特徴とする長尺材の切断装置が記載されている。
【０００４】
特許文献２には、成形された細長状の合成樹脂、アルミニウムまたは合成樹脂とアルミニウムとの積層体からなるチューブを長手方向に供給しながらチューブを幅方向に切断するチューブ切断装置において、チューブ外周に位置してチューブを保持するとともに、チューブが露出する切断溝が形成されたチューブ保持筒体と、チューブ保持筒体の外周に回転自在に設けられた回転リングと、回転リングを回転駆動する回転リング駆動部と、回転リングに取付けられ、チューブ保持筒体の切断溝に沿って移動しながら、切断溝から露出するチューブを切断する切断刃と、チューブ保持筒体、回転リング、回転リング駆動部および切断刃を支持して、チューブの供給方向に移動する移動体と、移動体を駆動する移動体駆動部とを備え、移動体はチューブの供給速度と同一速度で、チューブの供給方向と同一方向へ移動することを特徴とするチューブ切断装置が記載されている。
【０００５】
特許文献３には、切断対象のチューブを案内するガイドと、このガイドに設けられチューブとほぼ同形の貫通孔で潰れたチューブが入る大きさの入口として拡開形成されたチューブ通路と、このチューブ通路の途中で通路を分断するスリットと、このスリット内を往復移動してチューブを切断するカッターと、チューブをガイドのチューブ通路に送り込む送り込み手段とからなることを特徴とする熱収縮チューブ等の切断装置が記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開平７－３１４３８８号公報
特開２０１２－１４８３６９号公報
実開平５－８６４９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】

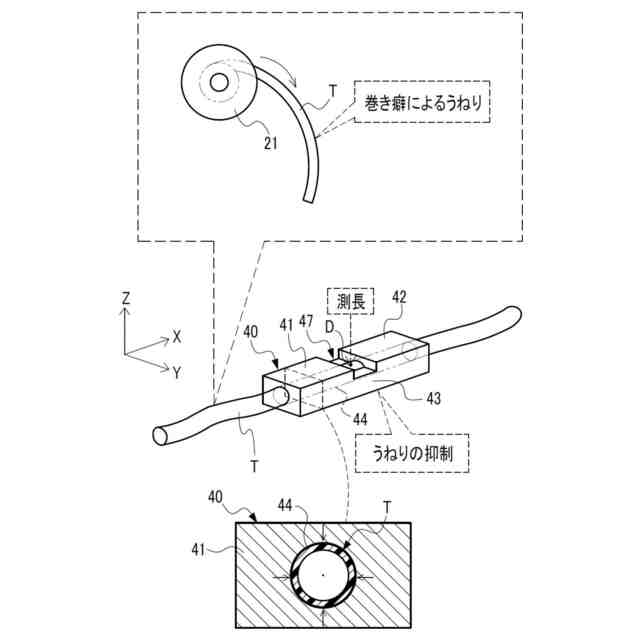

しかしながら、特許文献１～３に記載の技術では、測長（すなわち、長さの測定）におけるチューブの変位については考慮されていない。例えば、チューブが樹脂製のチューブであり、可撓性を有する場合に、その保管状態によってはチューブに変位（例えば、うねり）が生じやすくなっている場合がある。このような場合に、特許文献１に記載の技術では、うねりによる測長精度の低下が生じ、その結果、チューブを切断することで得られるチューブ部材の長さにばらつきが生じやすい。
【０００８】
そこで、本開示の技術は、チューブ部材の長さの寸法精度を向上させることが可能な加工装置、加工用治具、及びチューブ部材の製造方法を提供する。
【課題を解決するための手段】
【０００９】

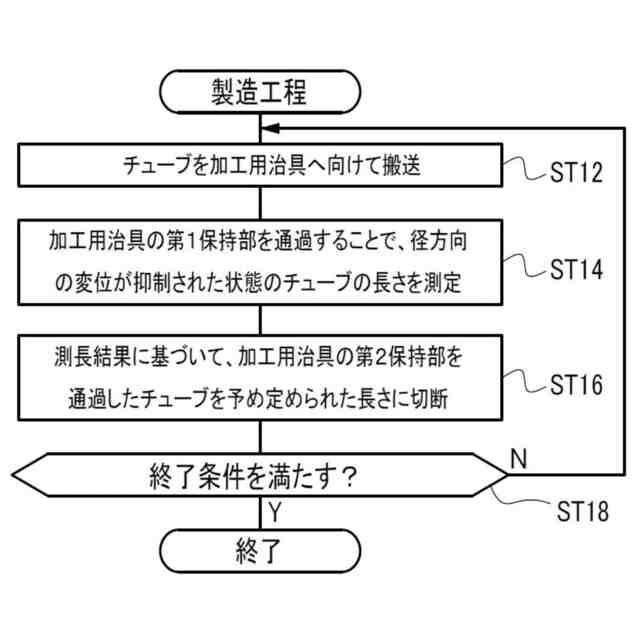

本開示の技術に係る第１の態様は、チューブを軸方向に搬送する搬送部と、搬送部により搬送されるチューブの径方向の変位を抑制する第１保持部と、第１保持部を通過することで変位が抑制された状態のチューブの長さを測定する測長部と、測長部よる測長位置よりも搬送方向において下流側に設けられ、かつチューブの変位を抑制する第２保持部と、測長部での測長結果に基づいて、第２保持部を通過したチューブを予め定められた長さに切断する切断部と、を備える加工装置である。
【００１０】
本開示の技術に係る第２の態様は、第１保持部と第２保持部とは、連結部を介して連結されており、連結部は、搬送中のチューブを支持可能とされている第１の態様に係る加工装置である。
（【００１１】以降は省略されています）
