特許ウォッチ

公開番号2025122470
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017986
出願日2024-02-08
発明の名称電気ケトル
出願人象印マホービン株式会社
代理人個人
主分類A47J 27/21 20060101AFI20250814BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】安全性の高い電気ケトルを提供する。

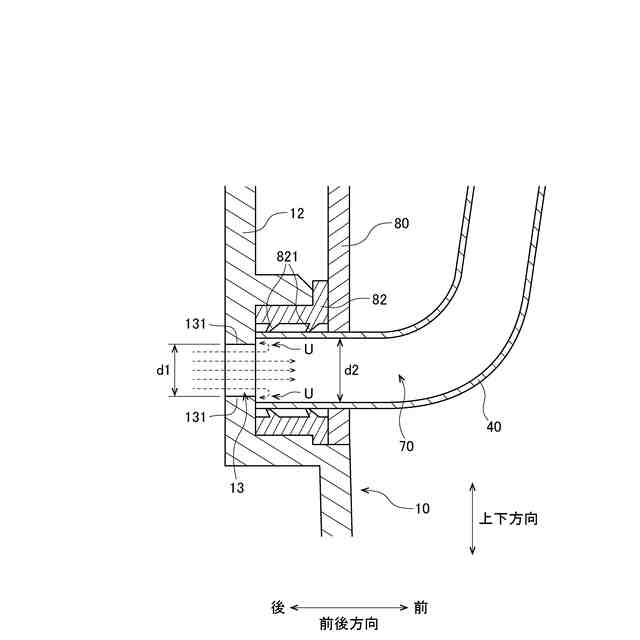

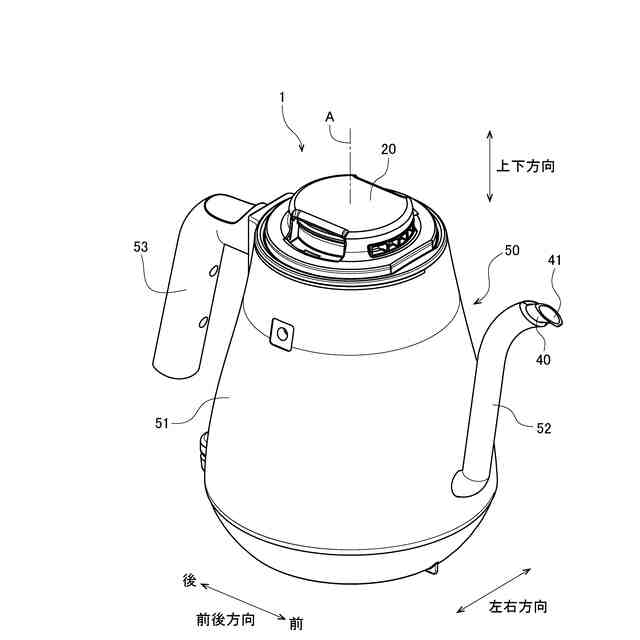

【解決手段】この電気ケトルは、管状のノズル40を備える。ノズル40は、貯留容器10の下端部付近に設けられた接続口13から、前方かつ上方へ延びる。接続口13およびノズル40により、貯留容器10内の熱湯を注出するための流路70が構成されている。電気ケトルは、流路70の少なくとも1箇所に、流路70の他の箇所よりも内径が小さい絞り孔を有する。電気ケトル1が転倒したときに、貯留容器10からノズル40へ流入する熱湯は、絞り孔70の下流側において渦Uを形成する。これにより、ノズル40から漏れ出す熱湯の量を低減できる。その結果、安全性の高い電気ケトルを提供できる。
【選択図】図4
特許請求の範囲【請求項１】
有底筒状の貯留容器と、
前記貯留容器の下端部付近に設けられた接続口から前方かつ上方へ延びる管状のノズルと、
前記貯留容器内の液体を加熱する加熱部と、
を備える電気ケトルであって、
前記接続口および前記ノズルにより構成される流路の少なくとも１箇所に、前記流路の他の箇所よりも内径が小さい絞り孔を有する、電気ケトル。
続きを表示（約 940 文字）【請求項２】
請求項１に記載の電気ケトルであって、
前記接続口が、前記ノズルよりも内径が小さい絞り孔である、電気ケトル。
【請求項３】
請求項１または請求項２に記載の電気ケトルであって、
前記ノズルは金属製であり、
前記ノズルを覆う樹脂製のノズルカバーをさらに備える、電気ケトル。
【請求項４】
請求項３に記載の電気ケトルであって、
前記ノズルと前記ノズルカバーとの間を封止する環状の第１パッキン
をさらに備える、電気ケトル。
【請求項５】
請求項４に記載の電気ケトルであって、
前記ノズルカバーは、前記ノズルを挟む第１カバー部品および第２カバー部品を有し、
前記第１カバー部品は、前記第２カバー部品へ向けて開いた穴を有し、
前記第２カバー部品は、前記第１カバー部品へ向けて突出した突起を有し、
前記突起が前記穴に圧入されている、電気ケトル。
【請求項６】
請求項３に記載の電気ケトルであって、
前記貯留容器を覆う筒状の本体カバー
をさらに備え、
前記ノズルカバーは、前記本体カバーに設けられた貫通孔に挿入され、
前記ノズルカバーは、
前記ノズルカバーの外周面から突出し、前記本体カバーの内面に接触するリブ
を有する、電気ケトル。
【請求項７】
請求項１または請求項２に記載の電気ケトルであって、

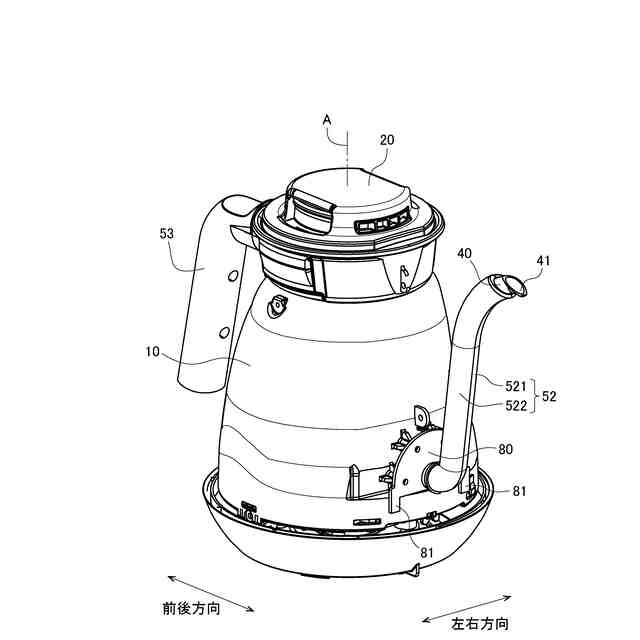

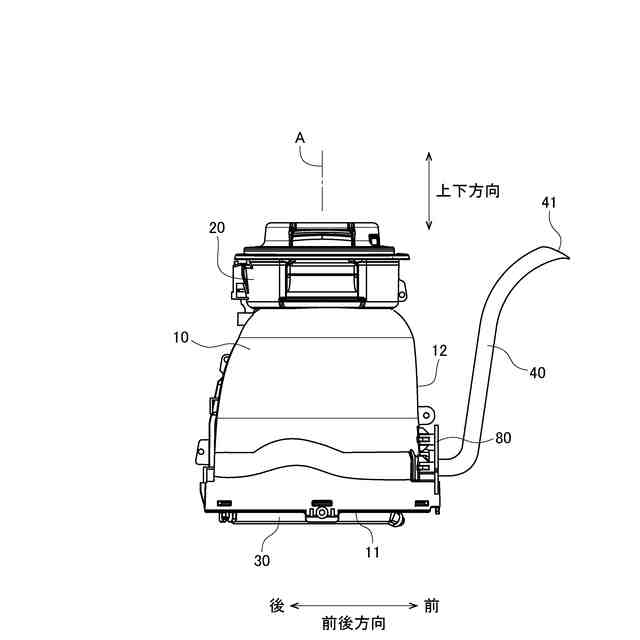

前記貯留容器の前記接続口の周囲に固定されるとともに前記ノズルを支持する支持部材
をさらに備え、
前記支持部材は、前記ノズルよりも下側へ延びる脚部を有し、
前記脚部が前記貯留容器の外表面に接触する、電気ケトル。
【請求項８】
請求項７に記載の電気ケトルであって、
前記支持部材と前記貯留容器との間において、前記ノズルを囲む環状の第２パッキン
をさらに備え、
前記第２パッキンは、
前記ノズルへ向けて突出し、弾性変形しつつ前記ノズルに接触する複数のリップ部
を有する、電気ケトル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気ケトルに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、電気により湯沸かしを行う電気ケトルが知られている。従来の電気ケトルについては、例えば、特許文献１に記載されている。特許文献１の電気ケトルは、貯留容器の下端部付近から延びる管状のノズルを備えた、いわゆる鶴口タイプの電気ケトルである。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０２６０４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の電気ケトルでは、湯沸かしにより貯留容器内に蒸気が発生すると、貯留容器内の圧力が高くなる。また、鶴口タイプの電気ケトルでは、ノズルが、貯留容器の下端部付近に接続されているので、貯留容器の内部だけではなく、ノズルの内部にも熱湯が貯留される。このため、電気ケトルが転倒したときに、ノズル内の熱湯が、貯留容器内の圧力によって外部へ漏れ出すことを抑制する必要がある。
【０００５】
また、鶴口タイプの電気ケトルは、貯留容器に別部品のノズルが接続される構造である。このため、貯留容器とノズルとの接続口の付近から、熱湯が漏れ出すことも抑制する必要がある。また、鶴口タイプの電気ケトルでは、ノズルの内部に貯留された熱湯により、ノズルの温度が高温となりやすい。このため、ユーザが高温のノズルに直接触れることを抑制する必要がある。
【０００６】
本発明は、上記の事情に鑑みなされたものであり、安全性の高い電気ケトルを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、有底筒状の貯留容器と、前記貯留容器の下端部付近に設けられた接続口から前方かつ上方へ延びる管状のノズルと、前記貯留容器内の液体を加熱する加熱部と、を備える電気ケトルであって、前記接続口および前記ノズルにより構成される流路の少なくとも１箇所に、前記流路の他の箇所よりも内径が小さい絞り孔を有する。
【０００８】
本発明によれば、電気ケトルが転倒したときに、ノズルから漏れ出す熱湯の量を低減できる。これにより、安全性の高い電気ケトルを提供できる。
【０００９】
特に、前記接続口が、前記ノズルよりも内径が小さい絞り孔であることが望ましい。これにより、ノズル自体の内径を部分的に小さくする場合よりも、絞り孔を容易に形成できる。
【００１０】
また、前記ノズルが金属製の場合、電気ケトルは、前記ノズルを覆う樹脂製のノズルカバーをさらに備えることが望ましい。この場合、ノズル内に熱湯が貯留されることにより高温となったノズルの表面に、ユーザが直接触れることを防止できる。これにより、電気ケトルの安全性をより高めることができる。
（【００１１】以降は省略されています）
