公開番号2025117254
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011998
出願日2024-01-30
発明の名称昇降システム
出願人株式会社フジタ
代理人弁理士法人高橋・林アンドパートナーズ
主分類B66F 3/46 20060101AFI20250804BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】構造体に沿って昇降移動する昇降ステージが、昇降移動中に許容範囲を超えて傾斜することを抑制すること。

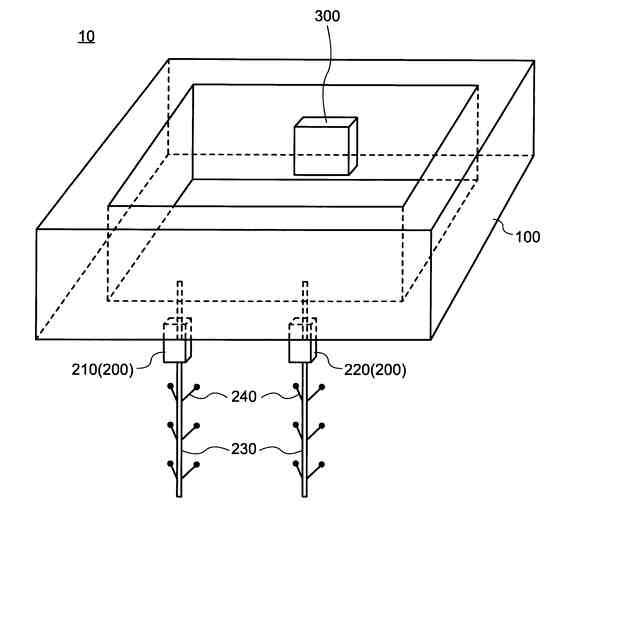

【解決手段】昇降システムは、構造体に沿って昇降移動する昇降ステージと、前記昇降ステージを上下動させる第1昇降装置と、前記昇降ステージを上下動させる第2昇降装置と、前記第1昇降装置及び前記第2昇降装置に備えられ、鉛直方向における前記第1昇降装置と前記第2昇降装置との位置関係を検出可能なレベルセンサと、前記レベルセンサからの信号に基づいて、前記第1昇降装置及び前記第2昇降装置の上下動を制御する制御装置と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
構造体に沿って昇降移動する昇降ステージと、
前記昇降ステージを上下動させる第１昇降装置と、
前記昇降ステージを上下動させる第２昇降装置と、
前記第１昇降装置及び前記第２昇降装置に備えられ、鉛直方向における前記第１昇降装置と前記第２昇降装置との位置関係を検出可能なレベルセンサと、
前記レベルセンサからの信号に基づいて、前記第１昇降装置及び前記第２昇降装置の上下動を制御する制御装置と、を有する昇降システム。
続きを表示（約 710 文字）【請求項２】
前記制御装置は、鉛直方向における前記第１昇降装置と前記第２昇降装置との位置が異なる場合、前記第１昇降装置と前記第２昇降装置とにそれぞれ異なる動作をさせる、請求項１に記載の昇降システム。
【請求項３】
前記制御装置は、前記第１昇降装置が前記第２昇降装置より低いことを前記レベルセンサが示す場合、前記第２昇降装置の上昇動作を制限する、請求項１に記載の昇降システム。
【請求項４】
前記制御装置は、
鉛直方向における前記第１昇降装置の位置と前記第２昇降装置の位置との高低差と閾値とを対比し、
前記高低差が前記閾値を超えた場合、前記第１昇降装置と前記第２昇降装置とにそれぞれ異なる動作をさせる、請求項１に記載の昇降システム。
【請求項５】
前記レベルセンサは、前記第１昇降装置に取り付けられた第１水位計と、前記第２昇降装置に取り付けられた第２水位計と、を含み、
前記第１水位計と前記第２水位計とは、各々の内部の液体が相互に移動可能な構成であり、
前記制御装置は、前記第１水位計及び前記第２水位計の信号に基づいて、前記第１昇降装置及び前記第２昇降装置の上下動を制御する、請求項１に記載の昇降システム。
【請求項６】
前記構造体は建築物である、請求項１乃至５のいずれか一に記載の昇降システム。
【請求項７】

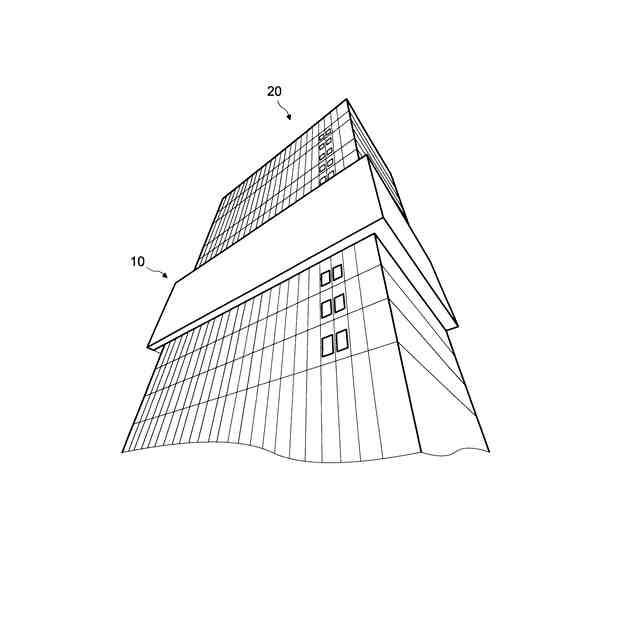

前記昇降ステージは、前記建築物の周囲を囲んでいる、請求項６に記載の昇降システム。
【請求項８】
前記制御装置は、前記昇降ステージとともに昇降移動する、請求項７に記載の昇降システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は昇降システムに関する。特に、本発明は、複数の昇降装置が連動して昇降ステージを上下動させる昇降システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ビルやマンションなどの大型構造体の組み立て又は解体において、構造体に沿って昇降移動する昇降ステージを備えた昇降システムが用いられている（特許文献１）。昇降システムにおいて、昇降ステージは、その下方に設けられた複数の昇降装置によって支持されており、昇降装置の上下動に伴って昇降移動する。昇降ステージ上において作業者が安全に作業を行い、昇降ステージ上に設けられた機器が正常に動作するために、昇降ステージの傾きを一定の範囲内に収めることが要求される。複数の昇降装置の移動量にばらつきがあると、昇降ステージは昇降動作後に傾いてしまう。この傾きを制限するために、各昇降装置に移動量センサなどを設置し、昇降装置の移動量のばらつきを低減する技術が用いられていた。
【先行技術文献】
【特許文献】
【０００３】
特開昭６０－４３５７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、各昇降装置に移動量センサを設けただけでは、昇降ステージの傾きを一定の範囲内に収めることは難しい。特に大型構造体では、昇降ステージのサイズが大きく、昇降装置間の移動量に誤差があると、昇降装置の移動量に僅かな差が生じただけで、昇降ステージが許容範囲以上に傾いてしまうという問題があった。
【０００５】
本発明に係る一実施形態は、上記問題に鑑みてなされたものであり、構造体に沿って昇降移動する昇降ステージが、昇降移動中に許容範囲を超えて傾斜することを抑制することを課題の一つとする。
【課題を解決するための手段】
【０００６】
本発明の一実施形態に係る昇降システムは、構造体に沿って昇降移動する昇降ステージと、前記昇降ステージを上下動させる第１昇降装置と、前記昇降ステージを上下動させる第２昇降装置と、前記第１昇降装置及び前記第２昇降装置に備えられ、鉛直方向における前記第１昇降装置と前記第２昇降装置との位置関係を検出可能なレベルセンサと、前記レベルセンサからの信号に基づいて、前記第１昇降装置及び前記第２昇降装置の上下動を制御する制御装置と、を有する。
【０００７】
前記制御装置は、鉛直方向における前記第１昇降装置と前記第２昇降装置との位置が異なる場合、前記第１昇降装置と前記第２昇降装置とにそれぞれ異なる動作をさせてもよい。
【０００８】
前記制御装置は、前記第１昇降装置が前記第２昇降装置より低いことを前記レベルセンサが示す場合、前記第２昇降装置の上昇動作を制限してもよい。
【０００９】

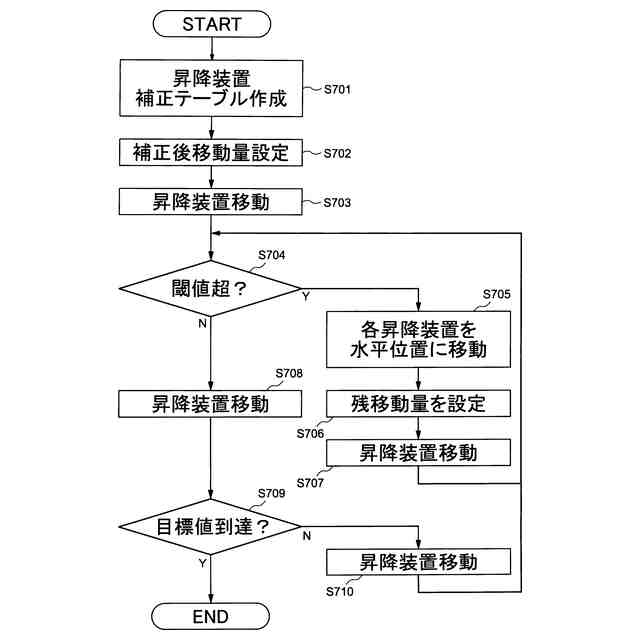

前記制御装置は、鉛直方向における前記第１昇降装置の位置と前記第２昇降装置の位置との高低差と閾値とを対比し、前記高低差が前記閾値を超えた場合、前記第１昇降装置と前記第２昇降装置とにそれぞれ異なる動作をさせてもよい。
【００１０】

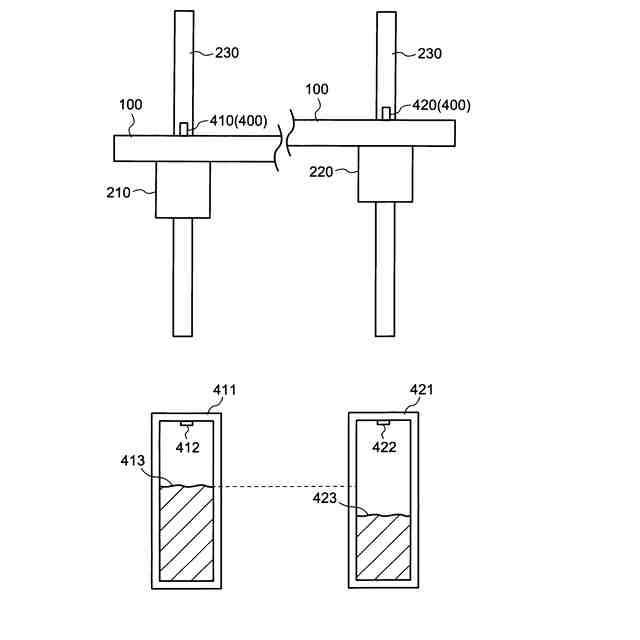

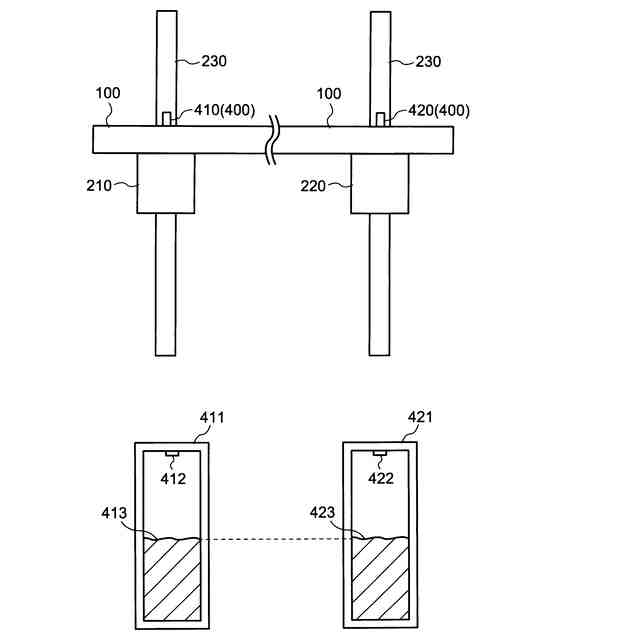

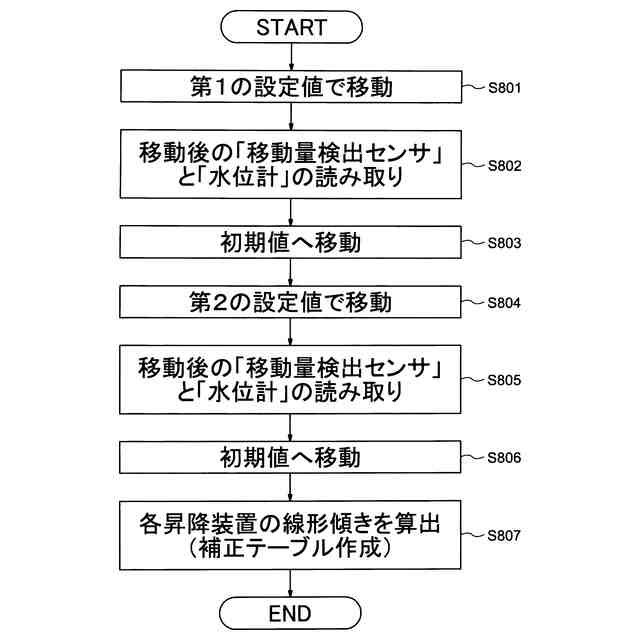

前記レベルセンサは、前記第１昇降装置に取り付けられた第１水位計と、前記第２昇降装置に取り付けられた第２水位計と、を含み、前記第１水位計と前記第２水位計とは、各々の内部の液体が相互に移動可能な構成であり、前記制御装置は、前記第１水位計及び前記第２水位計の信号に基づいて、前記第１昇降装置及び前記第２昇降装置の上下動を制御してもよい。
（【００１１】以降は省略されています）
