公開番号2025150426
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051289
出願日2024-03-27
発明の名称窓用カバー部材
出願人株式会社フジタ
代理人弁理士法人高橋・林アンドパートナーズ
主分類E04C 2/30 20060101AFI20251002BHJP(建築物)
要約【課題】窓の性能を向上させ、かつ、通気させることができる窓用カバー部材を提供する。
【解決手段】窓を覆うように取り付けられる後付け可能な機能性パネルを備え、前記機能性パネルは、前記窓から離隔されて室内側に配置され、開口部を有する、窓用カバー部材。前記開口部の面積は、前記窓の正面視において、前記開口部の面積及び前記機能性パネルの面積を合計した面積に対して10%未満であってもよい。前記機能性パネルは、複数配置され、前記開口部は、前記機能性パネルの面が窓の面内方向と略平行の方向の傾きであるときに、隣接する前記機能性パネルの間に形成される隙間であってもよい。

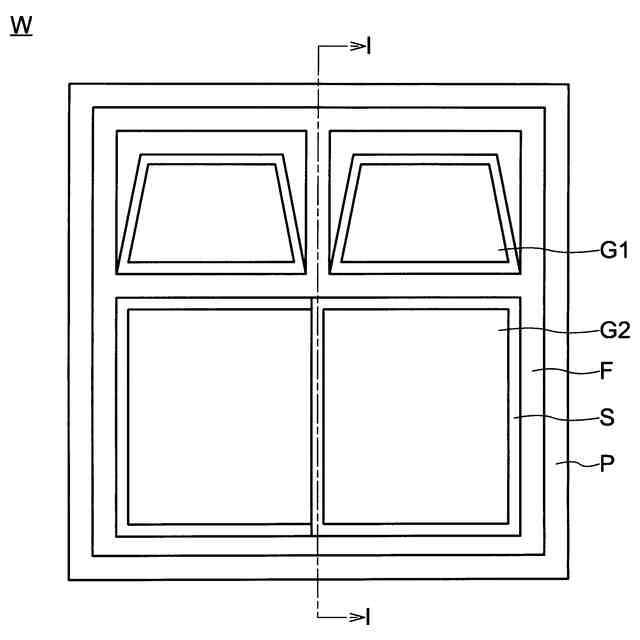

【選択図】図1
特許請求の範囲【請求項１】
窓を覆うように取り付けられる後付け可能な機能性パネルを備え、
前記機能性パネルは、前記窓から離隔されて室内側に配置され、
開口部を有する、窓用カバー部材。
続きを表示（約 530 文字）【請求項２】
前記開口部の面積は、前記窓の正面視において、前記開口部の面積及び前記機能性パネルの面積を合計した面積に対して１０％未満である、請求項１に記載の窓用カバー部材。
【請求項３】
前記機能性パネルは、複数配置され、
前記開口部は、前記機能性パネルの面が窓の面内方向と略平行の方向の傾きであるときに、隣接する前記機能性パネルの間に形成される隙間である、請求項１に記載の窓用カバー部材。
【請求項４】
複数の前記機能性パネルを支持する支持部材と、を備え、
前記支持部材は、前記機能性パネルの前記窓に対する角度を調整することができる、請求項３に記載の窓用カバー部材。
【請求項５】
前記支持部材は、前記機能性パネルを内部に収納することができる外装ケースを有する、請求項４に記載の窓用カバー部材。
【請求項６】
前記機能性パネルは、断熱材、遮音材、吸音材及び太陽電池のうちの少なくともいずれか1つを含む、請求項１乃至５のいずれか１項に記載の窓用カバー部材。
【請求項７】

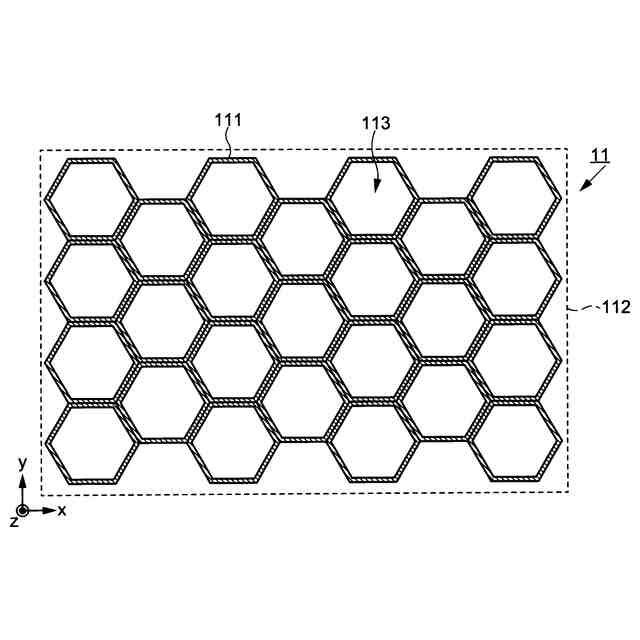

前記機能性パネルは、ハニカム構造を有する遮音材を含む、請求項６に記載の窓用カバー部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、窓用カバー部材に関する。詳しくは、機能性パネルを備える窓用カバー部材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、エネルギー消費量の削減や快適性の向上のため、建物に設けられている窓の断熱や吸音などの性能を向上させたい場合がある。窓の性能を向上させようとすると、高層階等では工事を行うために建物の外部に足場が必要になりコストと手間がかかったり、窓の設置箇所と窓の厚み（設置幅）が合わなかったり、壁が窓の荷重に耐えられなかったりする場合がある。そのため、窓に対して後付けできる断熱材や吸音材などの機能性材が求められている。
【０００３】
例えば特許文献１には、光を透過することができる吸音材が開示されている。また、特許文献２には、光透過性を確保しつつ、断熱性を向上することのできるブラインドが開示されている。さらに、特許文献３には、発熱材料が含有された断熱シートが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１５５８７０号公報
特開２０２１－５５５４０号公報
特開２００８－３０２５６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に開示される機能性材は、排煙窓など消防法規上の観点から開閉が必要になる窓には設置ができないため、排煙窓を避けて設置を行うと非設置部分から騒音が聞こえてしまい吸音効果が得られないおそれがあった。また、特許文献２に開示されるブラインドは、スラットを閉じた状態では通気がしにくいため、スラットを閉じた状態で通風や換気を行うことが困難であった。そして、特許文献３に開示される断熱シートは、窓ガラスに貼り付けられるため、熱がこもってしまい、窓ガラスが熱割れを起こしてしまうおそれがあった。
【０００６】
そこで本発明は、窓の性能を向上させ、かつ、通気させることができる窓用カバー部材の提供を目的とする。
【課題を解決するための手段】
【０００７】
本発明の一実施形態に係る窓用カバー部材は、窓を覆うように取り付けられる後付け可能な機能性パネルを備え、前記機能性パネルは、前記窓と離隔されて室内側に配置され、開口部を有する。
【０００８】
本発明の一実施形態に係る窓用カバー部材は、前記開口部の面積が、前記窓の正面視において、前記開口部の面積及び前記機能性パネルの面積を合計した面積に対して１０％未満であってもよい。
【０００９】
本発明の一実施形態に係る窓用カバー部材は、前記機能性パネルが、複数配置され、前記開口部は、前記機能性パネルの面が窓の面内方向と略平行の方向の傾きであるときに、隣接する前記機能性パネルの間に形成される隙間であってもよい。
【００１０】
本発明の一実施形態に係る窓用カバー部材は、複数の前記機能性パネルを支持する支持部材と、を備え、前記支持部材は、前記機能性パネルの前記窓に対する角度を調整してもよい。
（【００１１】以降は省略されています）
