公開番号2025114096
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008546
出願日2024-01-24
発明の名称埋め戻し材、埋め戻し材の製造方法
出願人株式会社大林組
代理人個人,個人
主分類G21F 9/36 20060101AFI20250729BHJP(核物理;核工学)
要約【課題】砕石が集中した場所が生じても、所望の遮水性能を確保できる埋め戻し材、埋め戻し材の製造方法を提供する。
【解決手段】坑道2の埋め戻しに使用する埋め戻し材10であって、坑道2の掘削ずりを母材(砕石B)として、砕石Bの表面に水膨潤性土11がコーティングされている。坑道2の掘削ずりを母材(砕石B)として、砕石Bをバインダー液4に浸す湿潤工程と、表面にバインダー液4を浸潤させた砕石Bと水膨潤性土11とを混合して、砕石Bの表面に水膨潤性土11をコーティングする混合工程と、水膨潤性土11がコーティングされた砕石Bを乾燥させる乾燥工程と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
坑道の埋め戻しに使用する埋め戻し材であって、
前記坑道の掘削ずりを母材として、前記母材の表面に水膨潤性土がコーティングされていることを特徴とする埋め戻し材。
続きを表示（約 350 文字）【請求項２】
前記水膨潤性土は、前記母材の表面に複数層でコーティングされていることを特徴とする請求項１に記載の埋め戻し材。
【請求項３】
坑道の埋め戻しに使用する埋め戻し材の製造方法であって、
前記坑道の掘削ずりを母材として、前記母材をバインダー液に浸す湿潤工程と、
表面に前記バインダー液を浸潤させた前記母材と水膨潤性土とを混合して、前記母材の表面に前記水膨潤性土をコーティングする混合工程と、
前記水膨潤性土がコーティングされた前記母材を乾燥させる乾燥工程と、を備えることを特徴とする埋め戻し材の製造方法。
【請求項４】
前記湿潤工程、前記混合工程及び前記乾燥工程を複数回繰り返すことを特徴とする請求項３に記載の埋め戻し材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、原子力発電等で生じた放射性廃棄物を地層処分する放射性廃棄物処分施設の坑道を埋め戻す埋め戻し材、埋め戻し材の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
原子力発電で生じた使用済燃料を再処理する際に発生する廃棄物は、深い安定した地層中に埋設処分する計画になっている。放射性廃棄物の地層中への埋設は、放射性廃棄物をガラス原料と共に溶かし込みガラス固化体として安定化処理し、さらにこのガラス固化体を密閉容器（オーバーパック）内に密閉収納した廃棄体として行われる。廃棄体は、処分坑道に定置し、廃棄体の周りに構築した人工バリア（緩衝材）と天然バリア（岩盤）とで放射性物質を封じ込める。
【０００３】

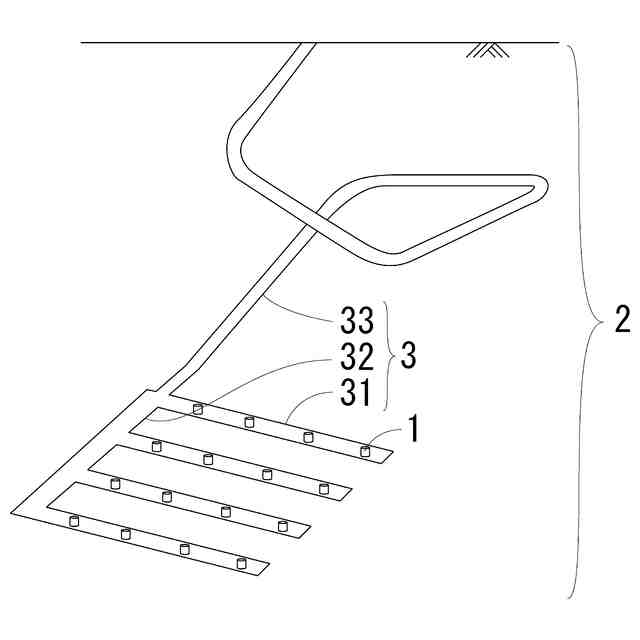

その後、放射性廃棄物処分施設は、地上から掘削されたアクセス坑道や連絡坑道等を元の状態に埋め戻して閉鎖する。アクセス坑道や連絡坑道等の埋め戻しに使用する埋め戻し材は、所望の遮水性能を確保する必要があり、坑道の掘削ずりを母材としてベントナイトを混合したベントナイト混合土の使用が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－５７７４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ベントナイト混合土を使用した埋め戻しは、例えば、図５に示すようなスクリューフィーダーＡを用いて行われる。スクリューフィーダーＡは、大量のベントナイト混合土を連続的に搬送できる。
【０００６】
スクリューフィーダーＡから吐出されたベントナイト混合土は、掘削ずりとベントナイトとが均質に堆積されていくことが望ましい。しかしながら、掘削ずりは、岩盤のものであるため、粒度が大きい砕石Ｂを含み、砕石Ｂとベントナイト等の粒度が小さい小径粒状体とが分離し、均質な充填ができないという問題が生じていた。
【０００７】
スクリューフィーダーＡから吐出されたベントナイト混合土は、充填完了時の斜面で、砕石Ｂと小径粒状体Ｃとが分級作用によって分離してしまう。分離した砕石Ｂは、図５に示すように、斜面を転がってのり先（図５に示す領域Ｘ）に集中する。砕石Ｂが集中した場所は、水みちとなり、所望の遮水性能を確保できなくなってしまう。
【０００８】
本発明は、このような状況に鑑みてなされたものであり、上述の課題を解消し、砕石が集中した場所が生じても、所望の遮水性能を確保できる埋め戻し材、埋め戻し材の製造方法を提供することにある。
【課題を解決するための手段】
【０００９】

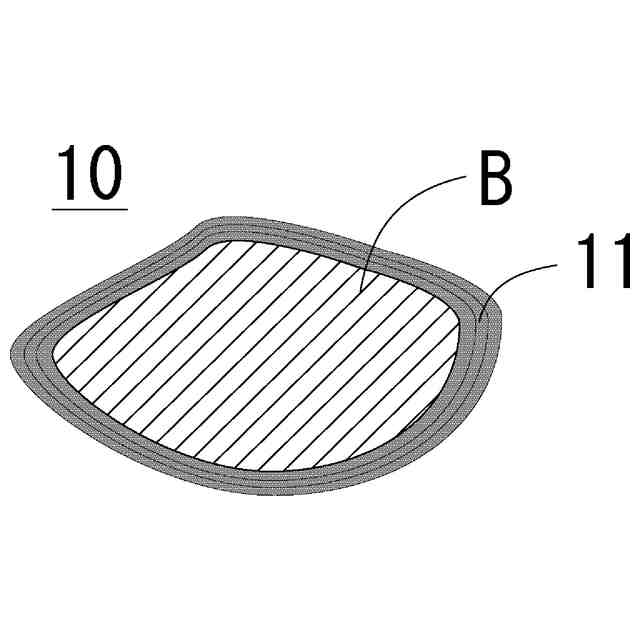

本発明の埋め戻し材は、坑道の埋め戻しに使用する埋め戻し材であって、前記坑道の掘削ずりを母材として、前記母材の表面に水膨潤性土がコーティングされている。
さらに、本発明の埋め戻し材において、前記水膨潤性土は、前記母材の表面に複数層でコーティングされている。

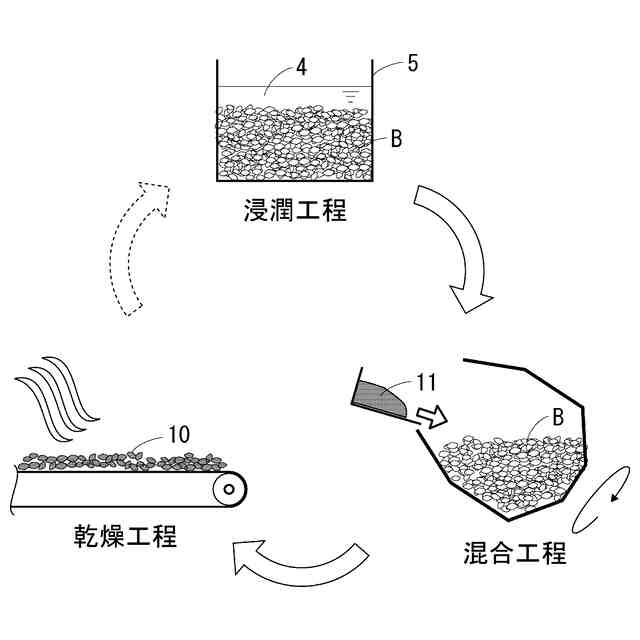

また、本発明の埋め戻し材の製造方法は、坑道の埋め戻しに使用する埋め戻し材の製造方法であって、前記坑道の掘削ずりを母材として、前記母材をバインダー液に浸す湿潤工程と、表面に前記バインダー液を浸潤させた前記母材と水膨潤性土とを混合して、前記母材の表面に前記水膨潤性土をコーティングする混合工程と、前記水膨潤性土がコーティングされた前記母材を乾燥させる乾燥工程と、を備える。
さらに、埋め戻し材の製造方法は、前記湿潤工程、前記混合工程及び前記乾燥工程を複数回繰り返す。
【発明の効果】
【００１０】
本発明によれば、埋め戻し材１０は、砕石Ｂの表面に水膨潤性土１１がコーティングされているため、埋め戻し材１０が集中した場所が生じても、所望の遮水性能を確保できるという効果を奏する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
