公開番号2025112658
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007019
出願日2024-01-19
発明の名称斜張橋のケーブル用移動足場装置及びこれを用いたケーブル用足場移動方法
出願人株式会社IHIインフラ建設,テクノファーム株式会社
代理人弁理士法人アテンダ国際特許事務所
主分類E01D 22/00 20060101AFI20250725BHJP(道路,鉄道または橋りょうの建設)
要約【課題】高所作業車の作業可能高さを超える高さ位置のケーブルであっても、専門の作業者による点検及び補修作業を行うことのできる斜張橋のケーブル用移動足場装置及びケーブル用足場移動方法を提供する。

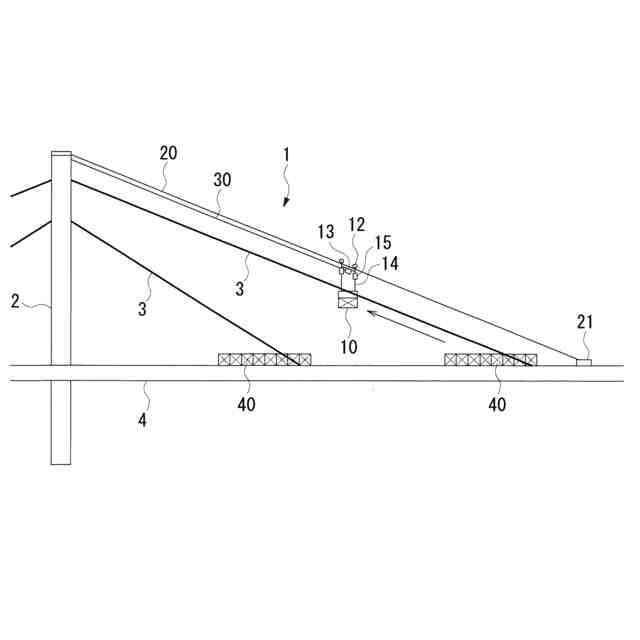

【解決手段】作業者Aを乗せる作業足場10と、主塔2と橋桁4との間に張り渡たされた支持ワイヤ20と、主塔2と作業足場10とを連結する駆動ワイヤ30とを備え、支持ワイヤ20により作業足場10をケーブル3に沿って移動自在に支持するとともに、駆動ワイヤ30によって作業足場10をケーブル3に沿って移動させるようにしたので、高所作業車の作業可能高さを超える高さ位置であっても、作業足場10をケーブル3の上端側まで移動させることができ、専門の作業者Aを作業足場10に乗せてケーブル3の点検及び補修作業を行うことができる。
【選択図】図5
特許請求の範囲【請求項１】
斜張橋の主塔から橋桁に向かって斜めに延びるケーブルに設置される斜張橋のケーブル用移動足場装置において、
作業者を乗せる作業足場と、
作業足場を前記ケーブルに沿って移動可能に支持する支持手段と、
支持手段によって支持された作業足場をケーブルに沿って移動させる駆動手段とを備えた
ことを特徴とする斜張橋のケーブル用移動足場装置。
続きを表示（約 1,100 文字）【請求項２】

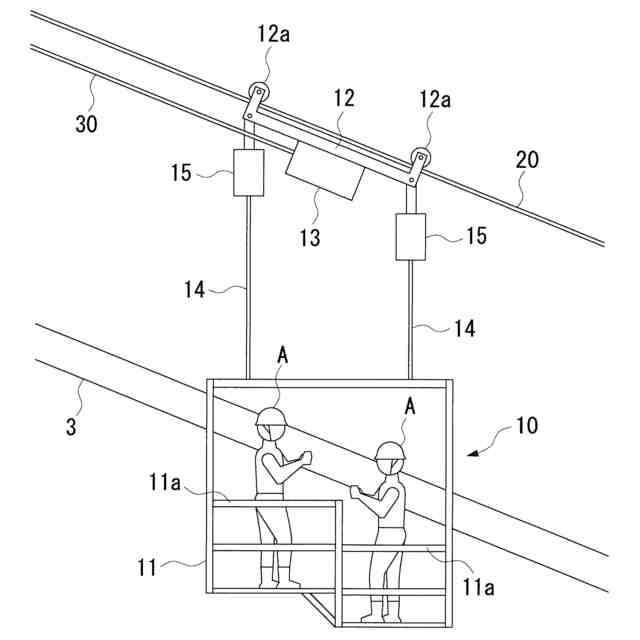

前記支持手段は、前記ケーブルの上方に位置するように前記主塔と橋桁との間に張り渡された支持ワイヤと、支持ワイヤに移動自在に係合する支持部材と、支持部材から前記作業足場を吊り下げる吊下部材とを備える
ことを特徴とする請求項１記載の斜張橋のケーブル用移動足場装置。
【請求項３】
前記支持手段によって支持された作業足場を昇降させる昇降手段を備えた
ことを特徴とする請求項２記載の斜張橋のケーブル用移動足場装置。
【請求項４】
前記昇降手段は、作業足場のケーブル長さ方向両端をそれぞれ独立して昇降可能に構成されている
ことを特徴とする請求項３記載の斜張橋のケーブル用移動足場装置。
【請求項５】
前記作業足場を複数備え、
各作業足場を前記ケーブルの幅方向両側に配置した
ことを特徴とする請求項２記載の斜張橋のケーブル用移動足場装置。
【請求項６】
前記作業足場を複数備え、
各作業足場を互いにケーブル長さ方向に間隔をおいて配置した
ことを特徴とする請求項１記載の斜張橋のケーブル用移動足場装置。
【請求項７】
前記支持手段は、ケーブルに移動自在に係合する支持部材を備える
ことを特徴とする請求項１記載の斜張橋のケーブル用移動足場装置。
【請求項８】
前記駆動手段は、前記主塔側に連結された駆動ワイヤを備え、駆動ワイヤを前記作業足場側に巻き取りまたは巻き出すことにより作業足場を移動させるように構成されている
ことを特徴とする請求項１乃至７の何れか一項記載の斜張橋のケーブル用移動足場装置。
【請求項９】
斜張橋の主塔から橋桁に向かって互いに上下方向に間隔をおいて斜めに延びる複数のケーブルに沿って作業足場を移動させる斜張橋のケーブル用足場移動方法において、
作業者を乗せる作業足場と、作業足場を前記ケーブルに沿って移動可能に支持する支持手段と、支持手段によって支持された作業足場をケーブルに沿って移動させる駆動手段と、支持手段によって支持された作業足場を上下方向に移動させる昇降手段とを備えたケーブル用移動足場装置を用い、

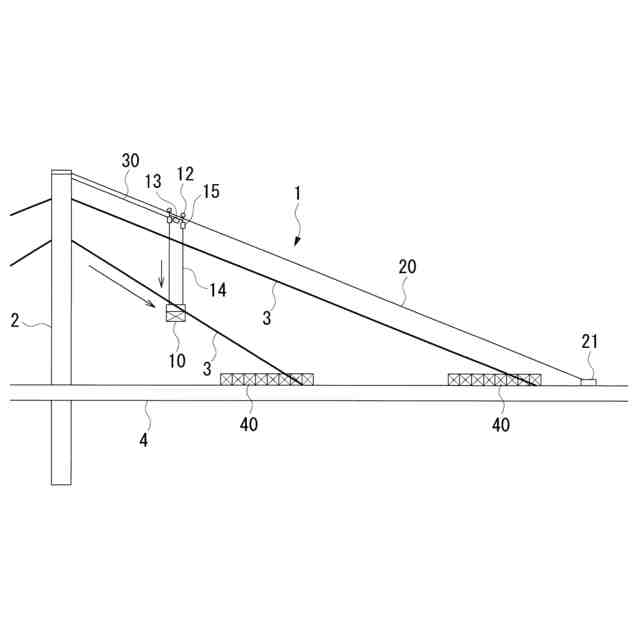

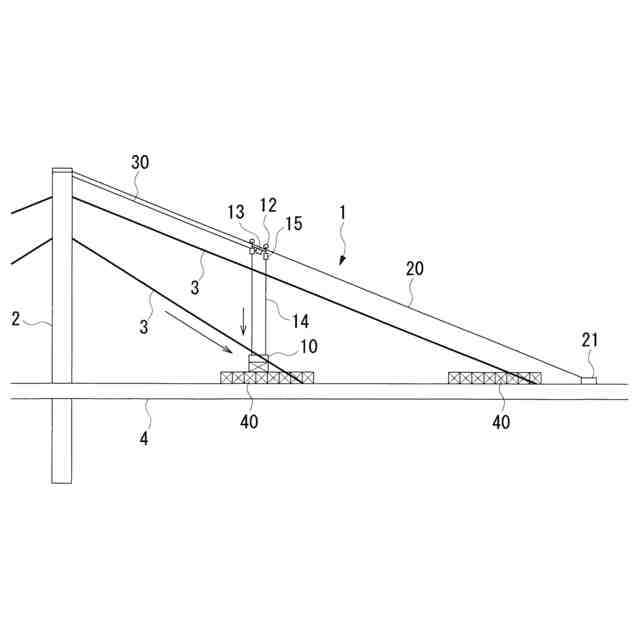

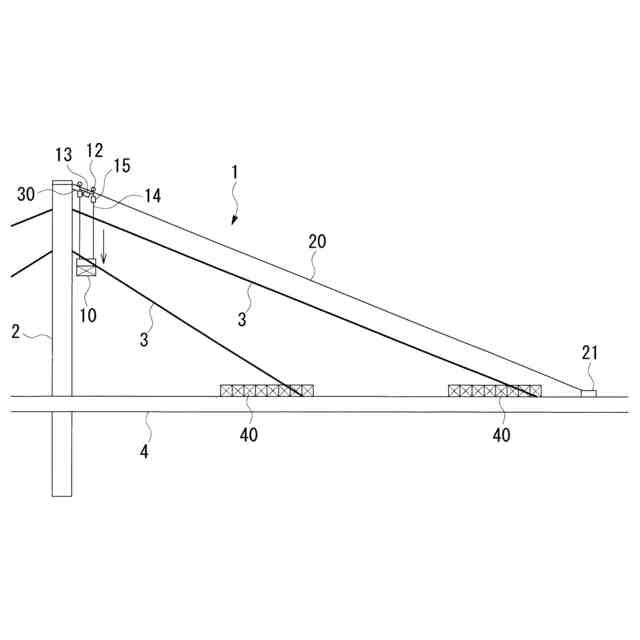

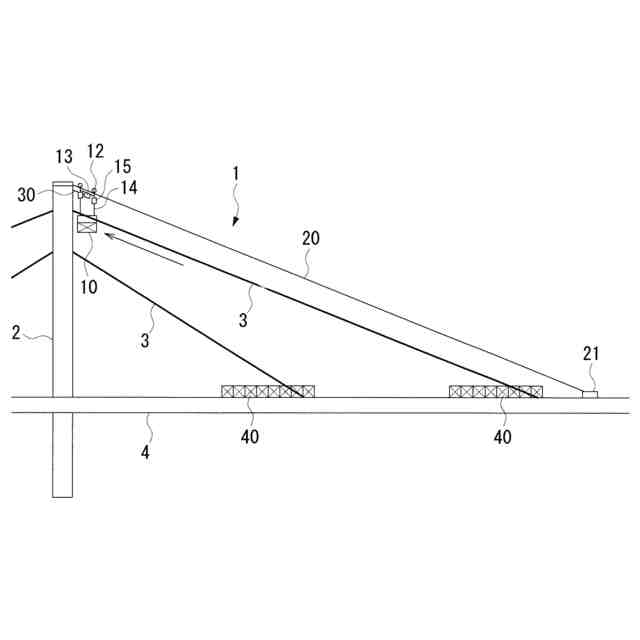

上下方向任意の位置のケーブルに沿って作業足場を一方に向かって移動させた後、
作業足場を上下方向他のケーブルの位置に上昇または下降させ、
上下方向他のケーブルに沿って作業足場を他方に向かって移動させる
ことを特徴とする斜張橋のケーブル用足場移動方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、斜張橋の主塔から橋桁に向かって延びるケーブルの点検、補修等を行うためのケーブル用移動足場装置及びこれを用いたケーブル用足場移動方法に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
斜張橋は主塔からケーブルで橋桁を支える橋梁であり、主に支間の長い橋梁に利用されている。現在、多くの斜張橋は完成から３０年以上が経過しており、主要部材の一つであるケーブルの定期的な点検や補修が必要となっている。この場合、専門の技術者により、ケーブルの外観や損傷、劣化具合等を目視や検査機器を用いて検査することによりケーブルの状態を評価し、ケーブルにき裂や腐食、変形等が発見された場合はその補修を行うようにしている。
【０００３】
このような点検や補修作業を行う場合、高所作業車を用いて専門の技術者が直接行う方法や、ロープアクセスによる調査、或いはケーブルを這う無人の点検装置によって行う点検方法（例えば、特許文献１参照。）が知られている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１００５７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、高所作業車を用いる場合、斜張橋のケーブルの高さが高所作業車の作業可能高さ（例えば４５ｍ）を超える場合は点検を行うことができないという問題がある。一方、ロープアクセスや無人の点検装置では、高所作業車のアクセス可能高さを超える高所での点検も可能であるが、ロープアクセスを行う作業者や無人の点検装置では、ケーブル専門の技術者がケーブルに近接して直接目視することができないため、詳細な点検が不十分になるとともに、点検のみで補修作業を行うことができないという問題点があった。
【０００６】
本発明は前記問題点に鑑みてなされたものであり、その目的とするところは、高所作業車の作業可能高さを超える高さ位置のケーブルであっても、専門の技術者による点検及び補修作業を行うことのできる斜張橋のケーブル用移動足場装置及びケーブル用足場移動方法を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は前記目的を達成するために、斜張橋の主塔から橋桁に向かって斜めに延びるケーブルに設置される斜張橋のケーブル用移動足場装置において、作業者を乗せる作業足場と、作業足場を前記ケーブルに沿って移動可能に支持する支持手段と、支持手段によって支持された作業足場をケーブルに沿って移動させる駆動手段とを備えている。
【０００８】
これにより、作業足場が支持手段及び駆動手段によってケーブルに沿って移動することから、高所作業車の作業可能高さを超える高さ位置であっても、作業足場をケーブルの上端側まで移動させることが可能となる。
【０００９】
また、本発明は前記目的を達成するために、斜張橋の主塔から橋桁に向かって互いに上下方向に間隔をおいて斜めに延びる複数のケーブルに沿って作業足場を移動させる斜張橋のケーブル用足場移動方法において、作業者を乗せる作業足場と、作業足場を前記ケーブルに沿って移動可能に支持する支持手段と、支持手段によって支持された作業足場をケーブルに沿って移動させる駆動手段と、支持手段によって支持された作業足場を上下方向に移動させる昇降手段とを備えたケーブル用移動足場装置を用い、上下方向任意の位置のケーブルに沿って作業足場を一方に向かって移動させた後、作業足場を上下方向他のケーブルの位置に上昇または下降させ、上下方向他のケーブルに沿って作業足場を他方に向かって移動させるようにしている。
【００１０】
これにより、前記作用に加え、上下方向任意の位置のケーブルに沿って一方に向かって移動した作業足場が上下方向他のケーブルの位置に上昇または下降し、上下方向他のケーブルに沿って他方に向かって移動することから、各ケーブルに沿った作業足場の移動距離を最短にすることが可能となる。
【発明の効果】
（【００１１】以降は省略されています）
