発明の名称ジャッキ用ブラケット及びジャッキ取り付け方法、ジャッキ取り外し方法
出願人中央ビルト工業株式会社
代理人個人
主分類E04G 25/00 20060101AFI20250725BHJP(建築物)
要約【課題】ジャッキの操作時に、ハンマーなどの工具を使用しなくてもハンドル操作を容易に行うことができるジャッキ用ブラケット及びジャッキ取り付け方法、取り外し方法を提供する。

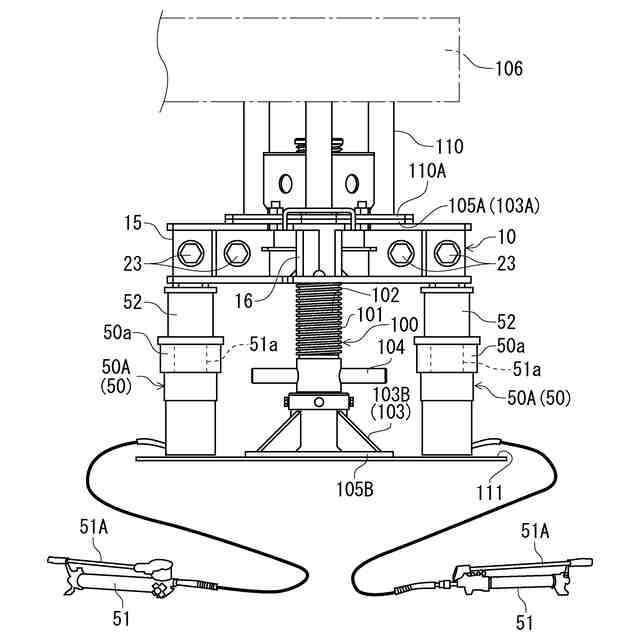

【解決手段】外周面にねじ溝101が刻設されたスピンドル102と、スピンドル102の軸方向にそれぞれ別れてスピンドル102に配置された第1の台座103Aと第2の台座103Bとでなる1対の台座103と、スピンドル102を回転させる操作ハンドル104と、を備えるジャッキ100に使用するブラケット10であって、第1の台座103Aの裏面に添えてジャッキ100に取り外し可能に装着するブラケット本体11を有し、ブラケット本体11が、第2の台座103Bの表面側から第1の台座103Aの裏面側に向けて第1の台座103Aを押圧する押圧力を付与可能に構成した。
【選択図】図1

特許請求の範囲【請求項１】
外周面にねじ溝が刻設されたスピンドルと、前記スピンドルの軸方向にそれぞれ別れて前記スピンドルに配置された第１の台座と第２の台座とでなる１対の台座と、前記スピンドルを回転させる操作ハンドルと、を備えるジャッキを四角支柱の下端側に取り付け又は取り外しを行う際に使用するジャッキ用ブラケットであって、
前記第１の台座の裏面に添えて前記ジャッキに取り外し可能に装着するブラケット本体を有し、
前記ブラケット本体には、前記第２の台座の表面側から前記第１の台座の前記裏面側に向けて、補助ジャッキによる前記第１の台座を押圧する押圧力が付与可能に構成してなる、
ことを特徴とするジャッキ用ブラケット。

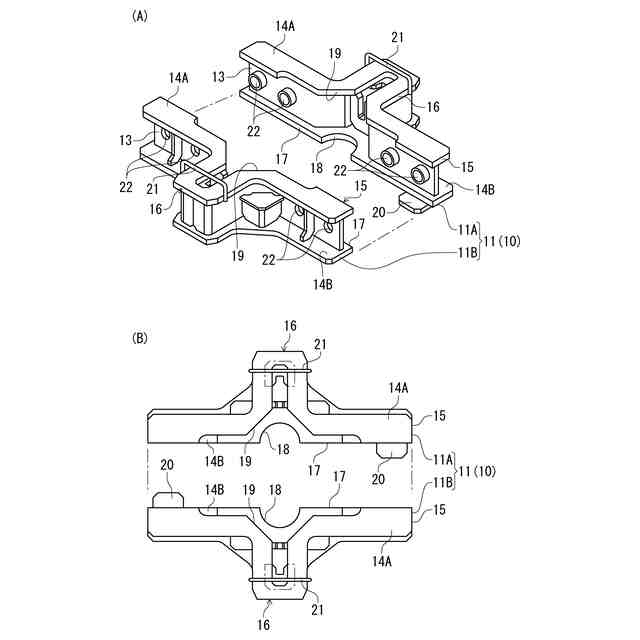

続きを表示（約 800 文字）【請求項２】
前記ブラケット本体は、前記スピンドルを収容して前記スピンドルを逃がす凹所を互いに対向し合う面に各々有する、突き合わせ結合可能な第１のブラケット半体と第２のブラケット半体とでなり、前記第１のブラケット半体と前記第２のブラケット半体は、互いに分解可能に一体化されている、
ことを特徴とする請求項１に記載のジャッキ用ブラケット。

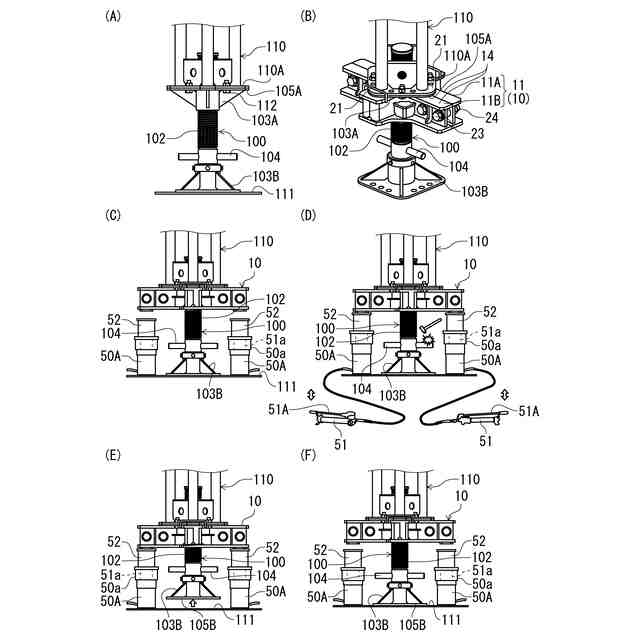

【請求項３】
外周面にねじ溝が刻設されたスピンドルと、前記スピンドルの軸方向にそれぞれ別れて前記スピンドルに配置された第１の台座と第２の台座を備える１対の台座と、前記スピンドルを回転させる操作ハンドルと、を備えるジャッキを四角支柱の下端側に取り付けるジャッキ取り外し方法であって、
前記第１の台座の裏面に添えてブラケットを配置した後、前記ブラケットに対して補助ジャッキにより、前記第２の台座の表面と対向する側から前記第１の台座の前記裏面側に向けて押圧力を付与し、前記第２の台座に対する負荷を軽減した状態で、前記操作ハンドルを操作する、
ことを特徴とするジャッキ取り外し方法。

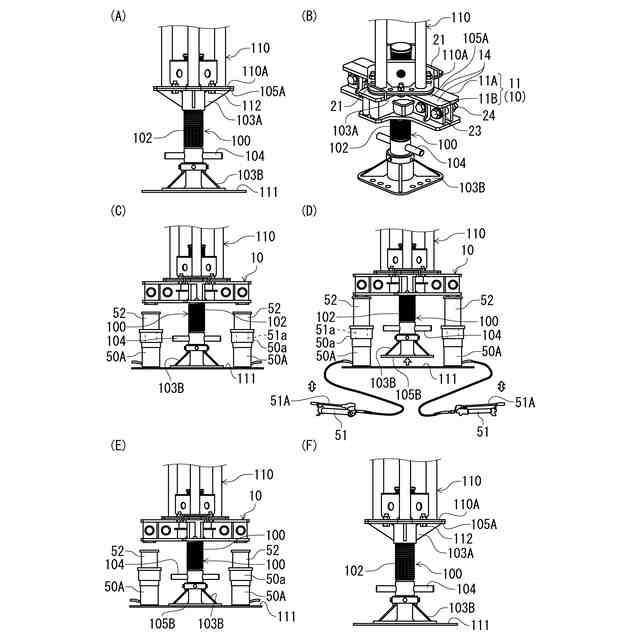

【請求項４】
外周面にねじ溝が刻設されたスピンドルと、前記スピンドルの軸方向にそれぞれ別れて前記スピンドルに配置された第１の台座と第２の台座を備える１対の台座と、前記スピンドルを回転させる操作ハンドルと、を備えるジャッキを四角支柱の下端側に取り付けるジャッキ取り付け方法であって、
前記第１の台座の裏面に添えてブラケットを配置した後、前記ブラケットに対して補助ジャッキにより、前記第２の台座の表面と対向する側から前記第１の台座の前記裏面側に向けて押圧力を付与して前記第２の台座を浮かし、その後、前記操作ハンドルを操作して所定の位置まで前記第２の台座を下降させる、
ことを特徴とするジャッキ取り付け方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ジャッキ用ブラケット及びジャッキ取り付け方法、ジャッキ取り外し方法に関するものであり、例えばコンクリート用の型枠を支持している仮設支柱と床面などとの間にジャッキを取り付け、取り外すための、ジャッキ用ブラケット及びジャッキ取り付け方法・ジャッキ取り外し方法に関するものである。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来から、ビルの建設現場や高架道路の建設現場でコンクリート打設する際には、型枠を支持する仮設用の四角支柱を適当間隔置きに配置するとともに、四角支柱と床側の受け台との間にジャッキを配置し、四角支柱とジャッキとで型枠を保持している（例えば、特許文献１参照）。
【０００３】

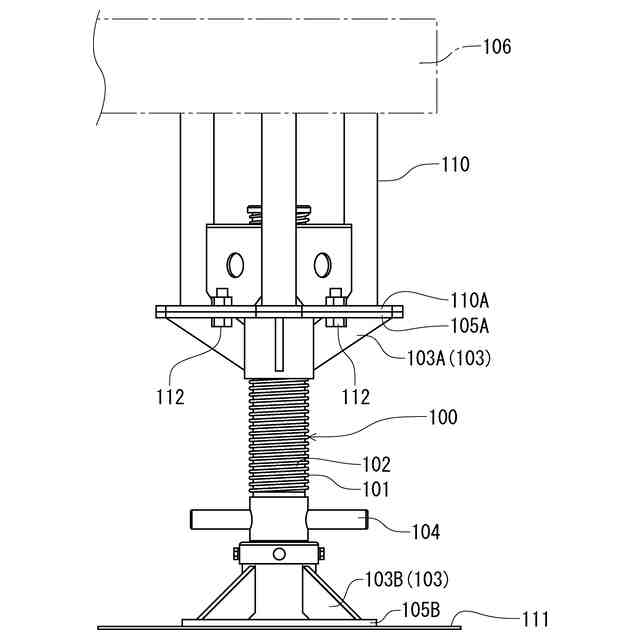

図６は、一般に知られるジャッキ１００の一例を示す。ジャッキ１００は、外周面にねじ溝１０１が刻設されたスピンドル１０２と、スピンドル１０２の軸方向にそれぞれ別れて、スピンドル１０２の一端側（上端側）でねじ溝１０１に螺合して取り付けられている第１の台座１０３Ａとスピンドル１０２の他端側（下端側）に回転可能に取り付けられている第２の台座１０３Ｂとを備えた１対の台座１０３と、第１の台座１０３Ａと第２の台座１０３Ｂとの間でスピンドル１０２に取り付けられ、スピンドル１０２を回転させて第１の台座１０３Ａを軸方向にねじ送りする操作ハンドル１０４と、を備えた構造になっている。また、第１の台座１０３Ａには、四角支柱１１０側のベースプレート１１０Ａと当接連結されるベースプレート１０５Ａを有し、第２の台座１０３Ｂには、床側の受け台１１１と当接されるベースプレート１０５Ｂを有している。
【０００４】
このように構成されたジャッキ１００は、第１の台座１０３Ａが上側で、第２の台座１０３Ｂが下側となるようにして、床側の受け台１１１の所定の箇所にベースプレート１０５Ｂを当接させて配置する。そして、更に第１の台座１０３Ａのベースプレート１０５Ａ上に四角支柱１１０のベースプレート１１０Ａを面当接状態にして載せた後、ベースプレート１０５Ａとベースプレート１１０Ａの間をボルト・ナット１１２で固定して、ジャッキ１００上に四角支柱１１０を一体化して配置し、四角支柱１１０の上端部を型枠１０６に当接させて型枠１０６を支持する。また、四角支柱１１０は、ジャッキ１００の操作ハンドル１０４でスピンドル１０２を回転させてジャッキ１００の第１の台座１０３Ａを軸方向にねじ送りすると、型枠１０６を支持するのに必要な上下方向の高さ位置に調整されて支持される。
【０００５】
そして、こうして支持された型枠１０６内へのコンクリートの打設作業が終わり、その後、型枠１０６を解体するときには、型枠１０６と各四角支柱１１０との間に大きな荷重が作用している。したがって、解体作業をする際には、まず、ジャッキ１００の操作ハンドル１０４を回転操作し、第１の台座１０３Ａを退出（下降）させて型枠１０６からの荷重を開放し、その後、各四角支柱１１０を下降させて、型枠１０６との間に大きな空間を確保した状態で型枠１０６を解体するようにしている。
【先行技術文献】
【特許文献】
【０００６】
特開昭５１－５１１１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記のような仮設用の四角支柱１１０とジャッキ１００を用いて支持された型枠１０６の解体方法では、解体前には、四角支柱１１０を介してジャッキ１００に大きな荷重が作用し、図示しない第１の台座１０３Ａのねじ部とスピンドル１０２におけるねじ溝１０１のねじ部とが互いに喰い込み合っている。そのため、ジャッキ１００のスピンドル１０２を回転させるための操作ハンドル１０４を操作するときに、操作ハンドル１０４の操作が非常に困難であり、例えばハンマーで叩くなどの操作をし、操作ハンドル１０４と共にスピンドル１０２を回転させている。したがって、操作ハンドル１０４をハンマーなどで叩くときには大きな金属打音が発生する。この場合、住宅が隣接する地域での作業では、住民の感覚を直接刺激し、住民の日常生活や作業従事者などに様々な影響を及ぼす。例えば、大きな金属打音などは睡眠の質を低下させるばかりでなく、周知有力や記憶力を阻害し、ストレスやイライラを引き起こしたりする。また、聴力の低下や難聴の原因にもなり、さらに心臓病や高血圧などの生活習慣病のリスクを高めるという研究結果もあり、住民や作業者の健康に重大な影響を与えるという問題点がある。また、ハンマーで強く叩くと、操作ハンドルを破損させる心配もあった。
【０００８】
そこで、ジャッキの操作時に、ハンマーなどの工具を使用しなくてもハンドル操作を容易に行うことができる、ジャッキ用ブラケット及びジャッキ取り付け方法、ジャッキ取り外し方法を提供するために解決すべき技術的課題が生じてくるのであり、本発明はこの課題を解決することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は上記目的を達成するために提案されたものであり、請求項１に記載の発明は、外周面にねじ溝が刻設されたスピンドルと、前記スピンドルの軸方向にそれぞれ別れて前記スピンドルに配置された第１の台座と第２の台座とでなる１対の台座と、前記スピンドルを回転させる操作ハンドルと、を備えるジャッキを四角支柱の下端側に取り付け又は取り外しを行う際に使用するジャッキ用ブラケットであって、前記第１の台座の裏面に添えて前記ジャッキに取り外し可能に装着するブラケット本体を有し、前記ブラケット本体には、前記第２の台座の表面側から前記第１の台座の前記裏面側に向けて、補助ジャッキによる前記第１の台座を押圧する押圧力が付与可能に構成してなる、ジャッキ用ブラケットを提供する。
【００１０】
この構成によれば、例えばジャッキの取り付け、取り外しをする際、ブラケット本体を、第１の台座の裏面に添えた状態で、別に用意した補助ジャッキをブラケット本体の下面に添え、その添えた補助ジャッキからブラケットに、第１の台座の裏面側に向けて押圧力を付与し、ブラケットとジャッキを一緒に持ち上げると、第１の台座とスピンドルとの間でねじ部に加わる大きな荷重が減少する。これにより、第１の台座とスピンドルとの間におけるねじ同士の喰い込み噛み合いが解消され、操作ハンドルを使用してスピンドルを容易に回転させることができるので、作業の効率化が図れる。また、従来において操作ハンドルを操作するときに、操作ハンドルをハンマー等で強く叩いていた操作をなくすことができるので、工事における騒音を低減できるとともに、操作ハンドル等の破損も防止できる。
（【００１１】以降は省略されています）
