公開番号2025112375
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006561
出願日2024-01-19
発明の名称ミル被破砕物収納部、ミル被破砕物収納部蓋、及びミル被破砕物収納部蓋扉
出願人個人
代理人個人
主分類A47J 42/04 20060101AFI20250725BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】被破砕物収納部に収納された被破砕物が破砕中であっても被破砕物収納部と蓋、扉が確実に篏合し、シャフトや破砕部の位置ずれを防ぐことができるミルを提供する。
【解決手段】円筒状の被破砕物投入部111と、前記被破砕物投入部の円周に淵部112とを備え、前記淵部には3ヵ所以上の溝部と円筒中心向かって傾斜する第一傾斜を有し、各々の前記溝部を頂点とし、隣り合う前記溝部間の中心点に向かって傾斜する第二傾斜を有することによって、ミル被破砕物収納部内から容易に破砕部を取出せる構造となる。また、適宜の粒径に調整した状態を維持したまま破砕部を取出すことが可能であるため、破砕部を取出すごとに適宜の粒径に調整する負担もない。破砕中においても被破砕物収納部と被破砕物収納部蓋12、被破砕物収納部蓋扉13が確実に嵌合し、破砕部の位置がずれないため適宜の粒径で均一に挽くことが可能となる。
【選択図】図4
特許請求の範囲【請求項１】
円筒状の被破砕物投入部と、
前記被破砕物投入部の円周に淵部と、
を備え、
前記淵部は、円筒中心向かって傾斜する第一傾斜を有し、
前記第一傾斜の角度は、５度乃至５５度である、
ことを特徴とするミル被破砕物収納部。
続きを表示（約 730 文字）【請求項２】
前記淵部には３ヵ所以上の溝部を備える、
ことを特徴とする請求項１に記載のミル被破砕物収納部。
【請求項３】
前記淵部は、
各々の前記溝部を頂点とし、隣り合う前記溝部間の中心点に向かって傾斜する第二傾斜を有し、
前記第二傾斜の角度は、１度乃至４５度である、
ことを特徴とする請求項２に記載のミル被破砕物収納部。
【請求項４】
請求項２に記載のミル被破砕物収納部と着脱するミル被破砕物蓋であって、天面部と、前記天面部と成す角度が、第一傾斜の角度と同一又は差が５度以内である天面側面部と、前記天面側面部に前記溝部の数と同数の第一爪部とを備え、前記淵部と前記天面側面部が密着し、前記溝部と前記爪部が篏合、及びミル被破砕物蓋を回転することによって、前記淵部の前記第二傾斜の結果、前記爪部がミル被破砕物収納部を抑え込み固定する、ことを特徴とするミル被破砕物収納部蓋。
【請求項５】
請求項４に記載のミル被破砕物蓋に備えるミル被破砕物蓋扉であって、扉天面部と、前記扉天面部と成す角度が、第一傾斜の角度と同一である扉側面部と、前記扉側面部に第二爪部と、前記扉天面部の背面にはストッパー部と、を備え、前記淵部と前記扉側面部が密着し、前記溝部と前記第二爪部が篏合、及びミル被破砕物蓋扉を回転することによって、前記淵部の前記第二傾斜の結果、前記爪部がミル被破砕物収納部を締め付けると同時に、ミル被破砕物収納部蓋扉はミル被破砕物収納部蓋も締め付け、固定されたミル被破砕物収納部蓋の緩みを防ぐことを特徴とするミル被破砕物収納部蓋扉を篏合させた、請求項４のミル被破砕物収納部蓋扉。

発明の詳細な説明【背景技術】
【０００１】
本発明は、コーヒー豆といった豆類、お茶、又は干した小魚といった乾物等の被破砕物を破砕するためのミルに用いられる被破砕物の収納部及びその蓋に関する。
続きを表示（約 2,400 文字）【０００２】
コーヒー豆からコーヒーを抽出するために、ミルによってコーヒー豆を適宜の粒径に破砕する操作が行われている。かかるミルには、プロペラ状の刃を回転させて、打撃によって豆を破砕するブレードグラインダ、内周面に複数の外刃が螺設された筒体内に、外周面に複数の内刃が螺設された円錐台体を挿入させ、外刃と回転する内刃との間に進入する豆を破砕するコニカルカッタ、それぞれ対向面に複数の刃が放射状に螺設された一対の平板を対向配置してなるフラットカッタ、それぞれ外周面に複数の刃が設けられた円簡状のバーを対向配置してなるロールグラインダといった機構のものが開発されている。
【０００３】
ミルによってコーヒー豆を適宜の粒径に破砕するための重要な要件として、被破砕物を破砕するための破砕部の位置がずれないよう、破砕する動作中、被破砕物を収納している収納部と破砕部に連結しているシャフトを支える蓋が確実に固定されていることが求められる。
【先行技術文献】
【特許文献】
【０００４】
特開平９－１７３２２２号公報
特許６９６４７４７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１及び特許文献２による発明においても、従来のミルでは被破砕物収納部内を綺麗に洗浄・清掃するためには、被破砕物収納部から破砕部を取出さなければならい。破砕部を取り出すには部品などを外す必要があり、元に戻す際は少なくとも破砕部を取出す作業と同様の手間と時間がかかり、再度適宜の粒径に調整する負担もあることが散見された。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、請求項１及び請求項２の発明は、円筒状の被破砕物投入部と、前記被破砕物投入部の円周に淵部とを備え、前記淵部には３ヵ所以上の溝部と円筒中心向かって傾斜する第一傾斜を有し、前記第一傾斜の角度は、５度乃至５５度であることを特徴としている。
【０００７】
さらに、請求項３の発明は各々の前記溝部を頂点とし、隣り合う前記溝部間の中心点に向かって傾斜する第二傾斜する第二傾斜を有し、前記第二傾斜の角度は、１度乃至４５度であることを特徴としている。
【０００８】
加えて、請求項４の発明は、請求項２に記載のミル被破砕物収納部と着脱するミル被破砕物蓋であって、前天面部と、前記天面部と成す角度が、第一傾斜の角度と同一である天面側面部と、前記天面側面部に前記溝部の数と同数の第一爪部と、を備え、前記淵部と前記側面部が密着し、前記溝部と前記爪部が篏合、及びミル被破砕物蓋を回転することによって、前記淵部の前記第二傾斜の結果、前記爪部がミル被破砕物収納部を抑え込み固定することを特徴としている。また、請求項５では同様の構造の扉を請求項４の発明に篏合させている。
【発明の効果】
【０００９】
請求項３及び請求項５の発明によれば、手動で動作させたミルでも、被破砕物収納部に収納された被破砕物が破砕中であっても被破砕物収納部と蓋、扉が確実に篏合し、シャフトや破砕部の位置ずれを防ぐことができる。
【図面の簡単な説明】
【００１０】
本発明に係るミル１の外観斜視図である。

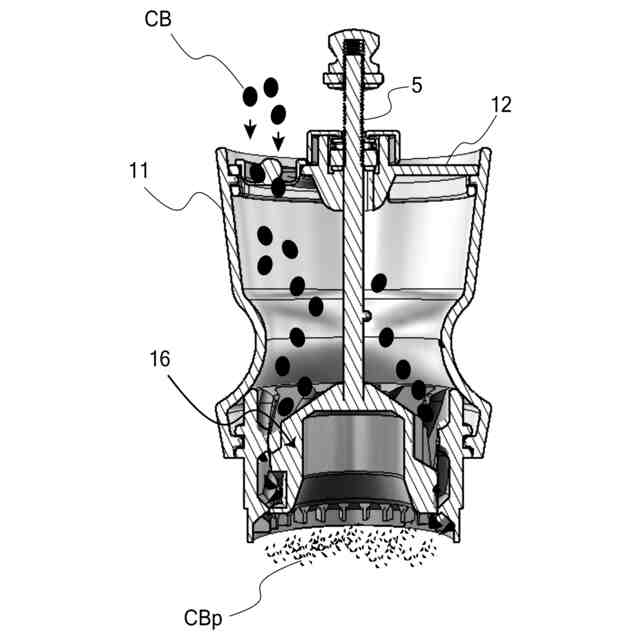

本発明に係るミル１の断面図であり、被破砕物収納部１１に投入されたコーヒー豆ＣＢが、破砕される様子を示す図である。
本発明に係るミル１上部の外観斜視図である。

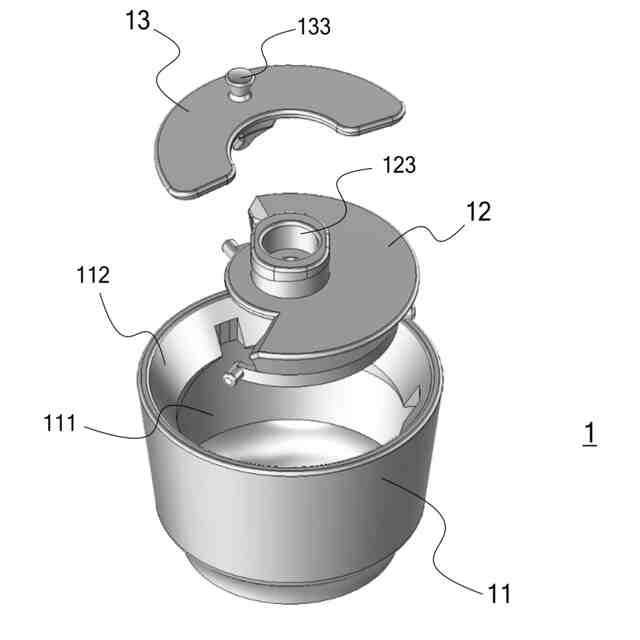

本発明に係るミル１上部を、被破砕物収納部１１、被破砕物収納部蓋１２及び被破砕物収納部蓋扉１３に分解した外観斜視図である。
本発明に係る被破砕物収納部１１の外観斜視図である。

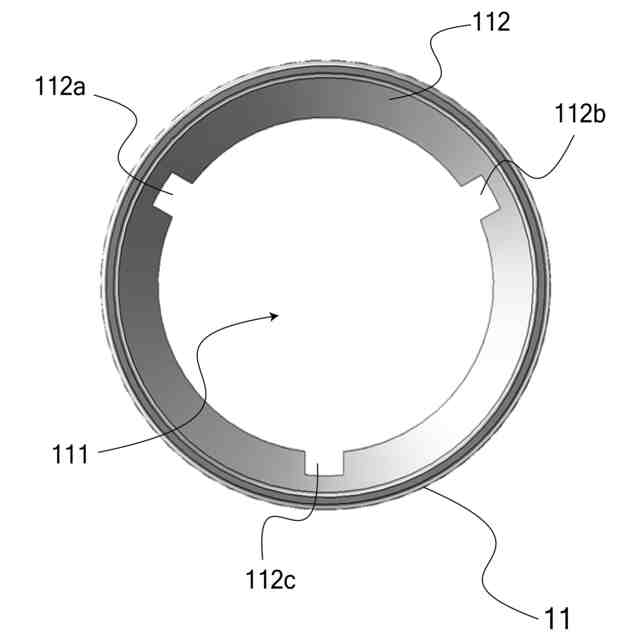

本発明に係る被破砕物収納部１１の平面図である。

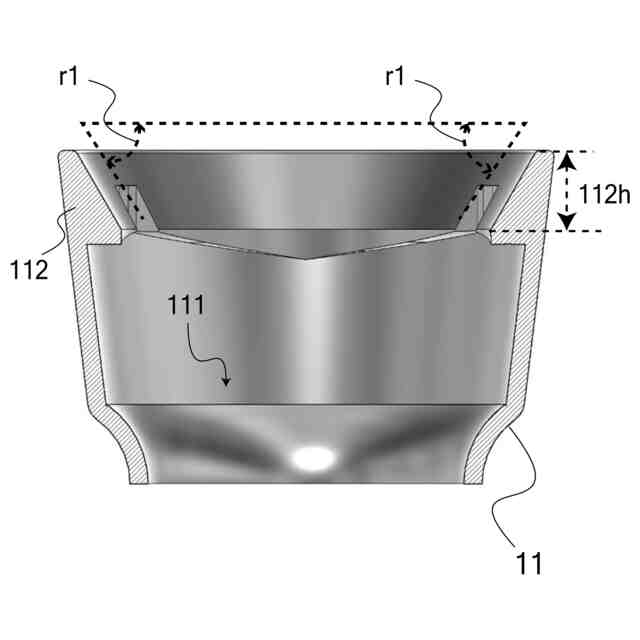

本発明に係る被破砕物収納部１１の淵部１１２の垂直角度を示した断面図である。
本発明に係る被破砕物収納部１１の淵部１１２の水平角度を示した断面図である。
本発明に係る被破砕物収納部１１の淵部１１２の水平角度を示した底面図である。
本発明に係る被破砕物収納部蓋１２の外観斜視図である。
本発明に係る被破砕物収納部蓋１２の底面図である。
本発明に係る被破砕物収納部蓋１２の天面側面部１２２の垂直角度を示した断面図である。
本発明に係る被破砕物収納部蓋扉１３の外観斜視図である。
本発明に係る被破砕物収納部蓋扉１３の扉側面部１３２の垂直角度を示した側面図である。
本発明に係る被破砕物収納部蓋扉１３の扉側面部１３２に備えられた第二爪部１３２ａの形状を説明した外観図である。
本発明に係る被破砕物収納部蓋扉１３のストッパー部１３４の形状を説明した底面図である。
本発明に係る被破砕物収納部１１に被破砕物収納部蓋１２を篏合する状態を説明した外観斜視図、平面図及び断面図である。
本発明に係る被破砕物収納部１１に被破砕物収納部蓋１２を篏合する状態を説明した平面図及び底面図である。
本発明に係る被破砕物収納部１１に被破砕物収納部蓋１２を篏合する際の締め付け原理を説明した図である。
本発明に係る被破砕物収納部１１及び被破砕物収納部蓋１２に被破砕物収納部蓋扉１３を篏合する状態を説明した平面図及び斜視図である。。
本発明に係る被破砕物収納部１１及び被破砕物収納部蓋１２に被破砕物収納部蓋扉１３を篏合する際の締め付け原理を説明した図である。
本発明に係る被破砕物収納部１１及び被破砕物収納部蓋１２に被破砕物収納部蓋扉１３を篏合する際にストッパー部１３４が必要な理由を説明した断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
