公開番号2025111596
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025069822,2019561869
出願日2025-04-21,2018-05-08
発明の名称クッション構造
出願人フロイデンベルクパフォーマンスマテリアルズベー.フェー.,Freudenberg Performance Materials B.V.,フロイデンベルクパフォーマンスマテリアルズエルピー
代理人アインゼル・フェリックス=ラインハルト
主分類A47C 27/12 20060101AFI20250723BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】クッション構造上に位置する人とクッション構造自体との間の湿気の捕捉を防止するかまたは少なくとも低減することを可能にするクッション構造および/または快適さと弾力を提供するクッション構造を提供する。
【解決手段】押し出された絡み合ったフィラメントの三次元の構造化されたマットの第1の層と、押し出された絡み合ったフィラメントの三次元の構造化されたマットの第2の層と、第1の層と第2の層との間の中間層とを備える。

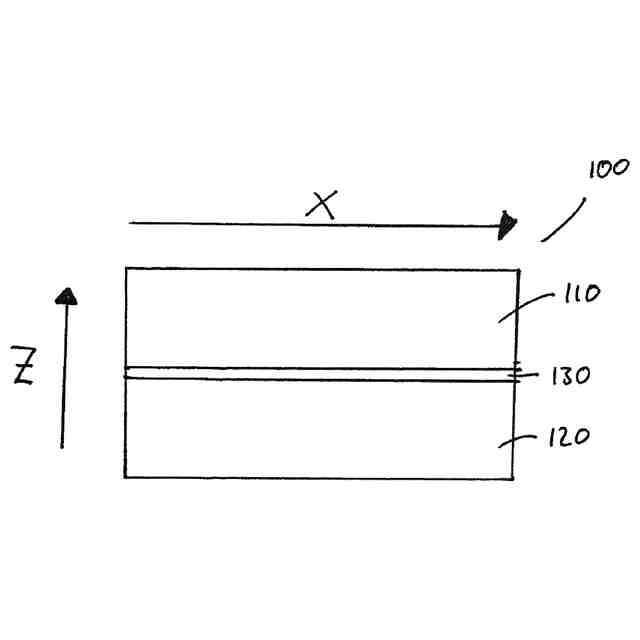

【選択図】図1
特許請求の範囲【請求項１】
押し出された絡み合ったフィラメントの三次元の構造化されたマットの第１の層と、押し出された絡み合ったフィラメントの三次元の構造化されたマットの第２の層と、前記第１の層と前記第２の層との間の中間層とを備える、クッション構造。
続きを表示（約 1,200 文字）【請求項２】

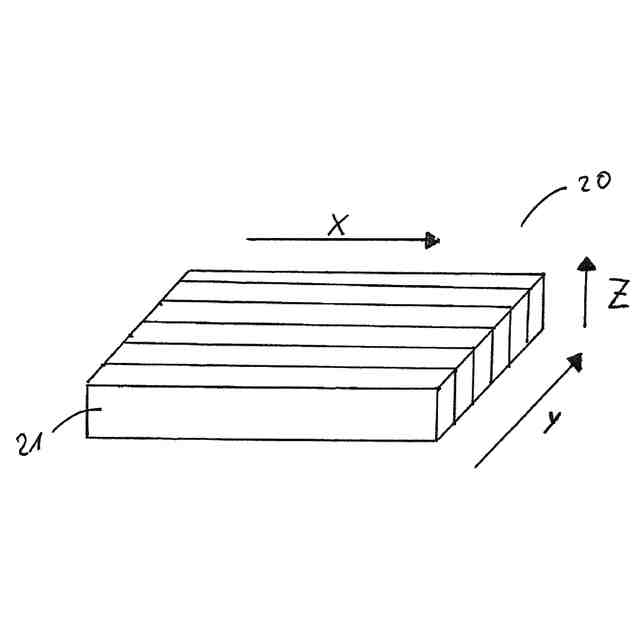

前記第１の層および／または前記第２の層は、Ｘ方向において１つまたは複数の第１のゾーンを有している、請求項１記載のクッション構造。
【請求項３】
前記第１の層および／または前記第２の層は、Ｙ方向および／またはＺ方向において１つまたは複数の第１のゾーンを有している、請求項１または２記載のクッション構造。
【請求項４】
前記第１の層および／または前記第２の層の１つまたは複数の第１のゾーンは、１０００回の反復された圧縮サイクル後の初期厚さの少なくとも７０％の残留厚さと、１０００回の反復された圧縮サイクル後の初期押込み硬さの少なくとも７０％の２５％圧縮時の残留押込み硬さと、２００Ｐａにおいて少なくとも１０ｌ／（ｍ
2
・ｓ）の通気性と、０．５の空圧勾配とを有している、請求項１から３までのいずれか１項記載のクッション構造。
【請求項５】
前記中間層は、２００Ｐａにおいて少なくとも１０ｌ／（ｍ
2
・ｓ）の通気性と、０．５の空圧勾配とを有している、請求項１から４までのいずれか１項記載のクッション構造。
【請求項６】
前記第１の層、前記第２の層および前記中間層は、圧力再分配能力を有している、請求項１から５までのいずれか１項記載のクッション構造。
【請求項７】
前記第１の層および／または前記第２の層の１つまたは複数の第１のゾーンは、５０ｋＰａ未満、好ましくは３０ｋＰａ未満、より好ましくは５～２０ｋＰａの範囲の初期係数を有し、１つまたは複数の第２のゾーンは、前記１つまたは複数の第１のゾーンの初期係数より高い初期係数、好ましくは少なくとも２０ｋＰａ、より好ましくは少なくとも３０ｋＰａ、さらにより好ましくは少なくとも５０ｋＰａを有している、請求項１から６までのいずれか１項記載のクッション構造。
【請求項８】
前記第１の層および／または前記第２の層の１つまたは複数の第１のゾーンは、山および谷、半球、ポジティブおよび／またはネガティブなカスプ、カップおよび／またはワッフル、ピラミッド、Ｕ字形溝、Ｖ字形溝、円錐および／または半球によってキャップされた円筒を含む三次元形状に成形された押し出されたフィラメントを含む、押し出されたフィラメントの三次元の構造化されたマットを含む、請求項１から７までのいずれか１項記載のクッション構造。
【請求項９】
前記１つまたは複数の第１のゾーンは、異なる三次元形状に成形された押し出されたフィラメントを含み、前記三次元形状は異なる高さを有することができる、請求項８記載のクッション構造。
【請求項１０】
押し出された絡み合ったフィラメントの三次元の構造化されたマットのフィラメントは、それらの交差箇所において熱によって結合されているかまたは浸透し合って溶融結合されている、請求項１から９までのいずれか１項記載のクッション構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、クッション構造に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、医療用マットレスまたは高級マットレスなどの高性能用途のためのクッション構造は、一般に、（異なる）材料の複数の層から形成されており、弾力を提供するためのばねの層の上に柔軟な発泡体、特にポリウレタンフォームおよび／またはフォームラバーの１つまたは複数の層が提供されているものを典型的に含む。発泡体の層は、人がマットレス上に位置したときに、圧力、特にクッション構造の主平面に対して垂直な圧力成分（Ｚ成分としても知られる）を再分配し、この結果、マットレス上の人は、柔軟な発泡体の層の下側に配置された個々のばねを感じることがなくなる。この構造の周囲には、衛生上の理由から、さらに液体不透過性のカバーが一般的に提供される。
【０００３】
しかしながら、発泡体および特にポリウレタンフォームは、例えば汗またはこぼした液体などの湿気が、クッション構造上に位置する人とクッション構造自体との間に捕捉されることがあるという欠点を有している。一般に、クッション構造内では独立気泡フォームが使用される。
【０００４】
したがって、クッション構造上に位置する人とクッション構造自体との間の湿気の捕捉を防止するかまたは少なくとも低減するクッション構造の需要が存在する。しかしながら、このようなクッション構造は、依然として、クッション構造上に位置する人に十分な弾力と支持を提供すべきである。
【０００５】
さらに、リサイクルすることが困難な発泡体、特にポリウレタンフォームと比較してより持続可能なクッション構造の需要が存在する。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、クッション構造上に位置する人とクッション構造自体との間の湿気の捕捉を防止するかまたは少なくとも低減することを可能にするクッション構造および／または快適さと弾力を提供するクッション構造を提供することである。
【課題を解決するための手段】
【０００７】
この目的は、請求項１によるクッション構造によって達成される。
【０００８】
クッション構造は、寝ているかまたは座っている位置における人の１つまたは複数の身体部分に、特にクッション構造の主平面に対して垂直な方向（Ｚ方向としても知られる）において、快適さと弾力を提供する構造である。弾力とは、（主にＺ方向において、ただし排他的ではない）弾性的に変形するときにエネルギを吸収し、荷重が除去されたときにそのエネルギを解放する材料または構造の能力である。この点における快適性は、空間的に分解される（すなわち、ＸおよびＹ方向において）弾力と呼ばれ、Ｚ方向における局所的圧力（弾性変形の発端）がＸおよびＹ方向に再分配され、これにより、局所的圧力が最大変形の領域において減じられ、変形した媒体を介して、隣接する領域へ転移させるようになっている。荷重除去時のエネルギ解放は時間に依存し、解放がより遅いと、快適性向上として体験される傾向がある。クッション効果は、通常、材料の特定の領域を（元の厚さの割合で表される）特定の押込みレベルまで（Ｚ方向に）圧縮し、その後、圧縮された領域が元の厚さに回復する量を測定することによって測定される。クッション効果の耐久性は、周期的にこの押込みを反復し、サイクルの回数に関して時間の経過における復元の減少を測定することによって測定される。第１の層、第２の層および中間層は、クッション構造に十分な弾力を提供し、第１の層、第２の層および中間層の通気性は、局所的な（身体の）熱および湿気の捕捉を減らすように搬送される、湿ったかつ温かい空気のための案内および混合媒体として作用することを可能にする。
【０００９】
好ましくは、第１の層と第２の装置の間の中間層は、第１の層および／または第２の層の全体にわたって存在している。
【００１０】
一実施形態では、クッション構造は、第１の層および第２の層を有し、第１の層および／または第２の層は、１０００回、好ましくは５０００回、より好ましくは１００００回、さらにより好ましくは５００００回、最も好ましくは８００００回の反復された圧縮サイクル後における初期厚さの少なくとも７０％、好ましくは少なくとも８０％、より好ましくは少なくとも９０％の残留厚さと、１０００回、好ましくは５０００回、より好ましくは１００００回、さらにより好ましくは５００００回、最も好ましくは８００００回の反復された圧縮サイクル後における、２５％圧縮時の初期押込み硬さの少なくとも７０％、好ましくは少なくとも８０％、より好ましくは少なくとも９０％の２５％圧縮時の残留押込み硬さと、２００Ｐａにおける少なくとも１０ｌ／（ｍ
2
・ｓ）の通気性と、０．５の空圧勾配とを有する、Ｘ方向における１つまたは複数のゾーンを有している。
（【００１１】以降は省略されています）
