公開番号2025108291
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024002131
出願日2024-01-10
発明の名称止水用バンド装置
出願人日本ヴィクトリック株式会社
代理人個人,個人,個人
主分類F16L 55/172 20060101AFI20250715BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】配管のピンホールからの流体が漏洩することを防止する。

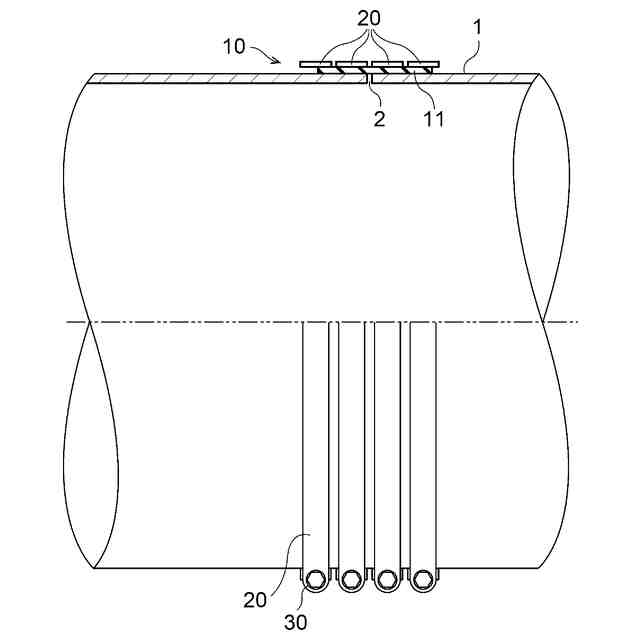

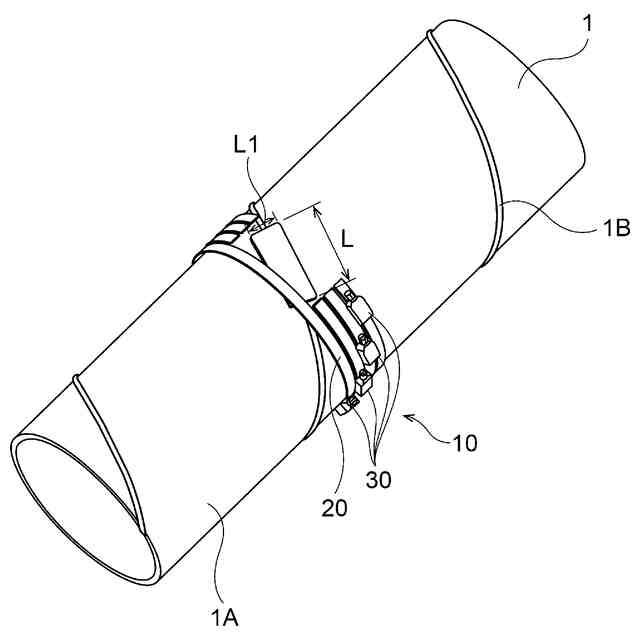

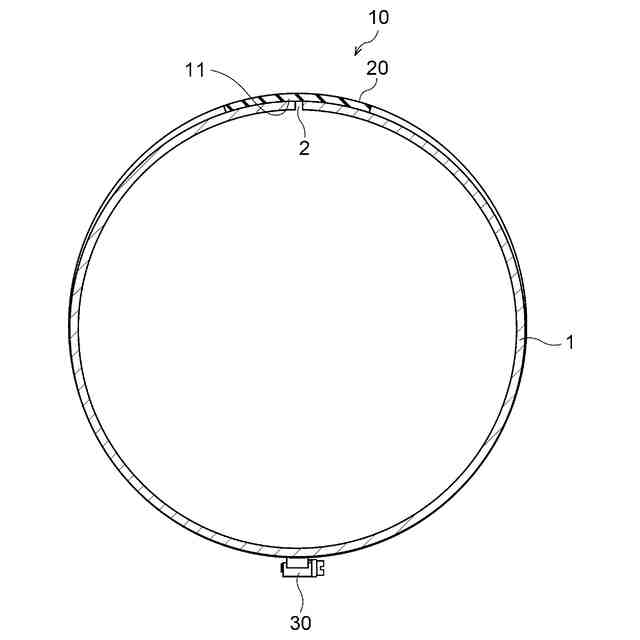

【解決手段】止水用バンド装置10は、配管1にらせん状に点在するピンホール2を覆う長方形状のゴムパッチ11と、ゴムパッチ11を外側から押さえるバンド20とを備える。バンド20は締結具30により締め付けられる。
【選択図】図2
特許請求の範囲【請求項１】
配管に点在する複数のピンホールから漏洩する流体を止める止水用バンド装置において、

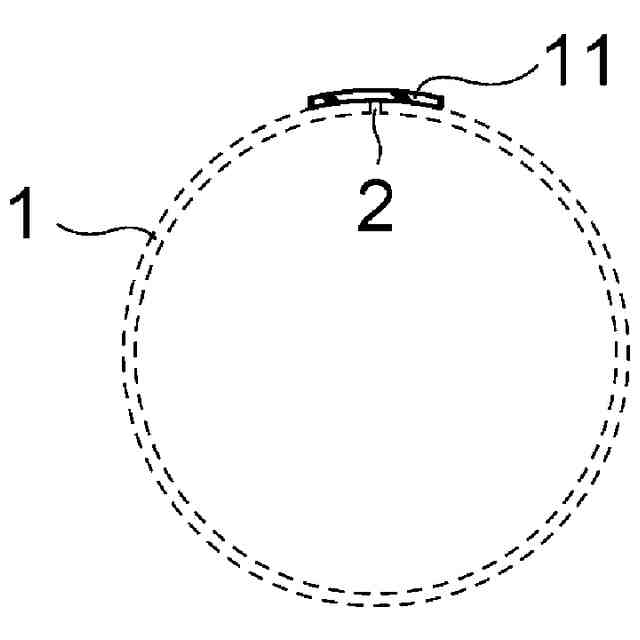

前記配管の外側から前記複数のピンホールを外側から覆う長方形状のゴムパッチと、

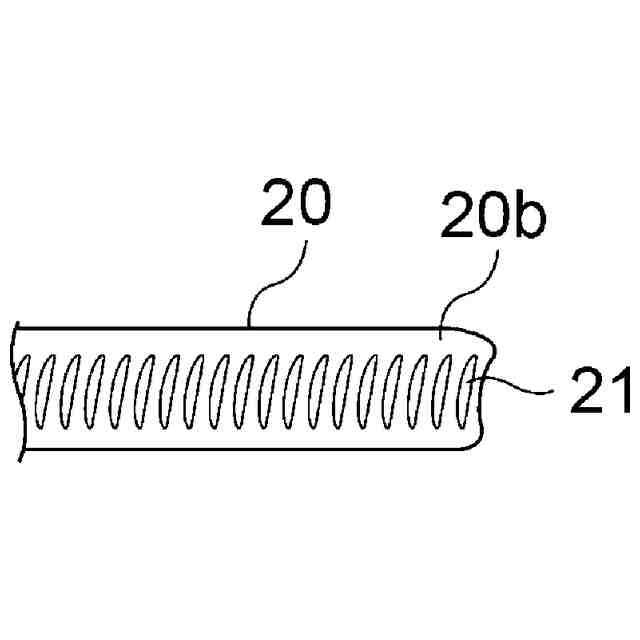

前記ゴムパッチを外方から押さえるとともに、前記配管に巻き付けられた複数のバンドと、

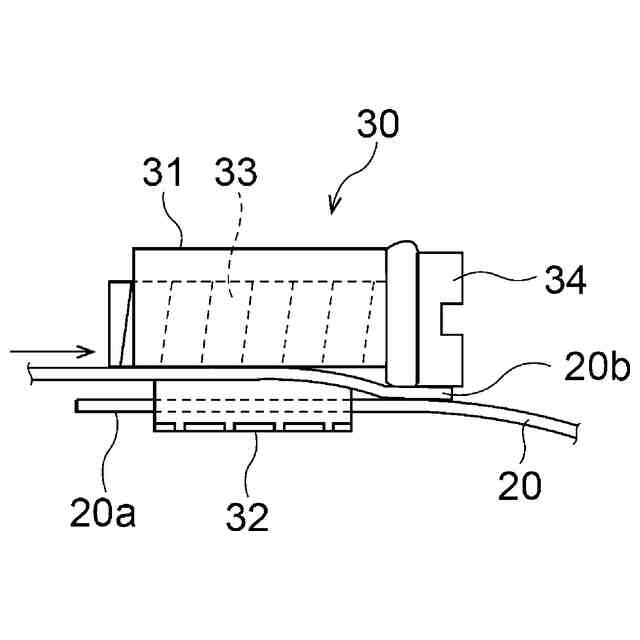

各バンドを締め付ける締結具とを備え、
各バンドは前記配管の外面に円周方向に沿って配置され、

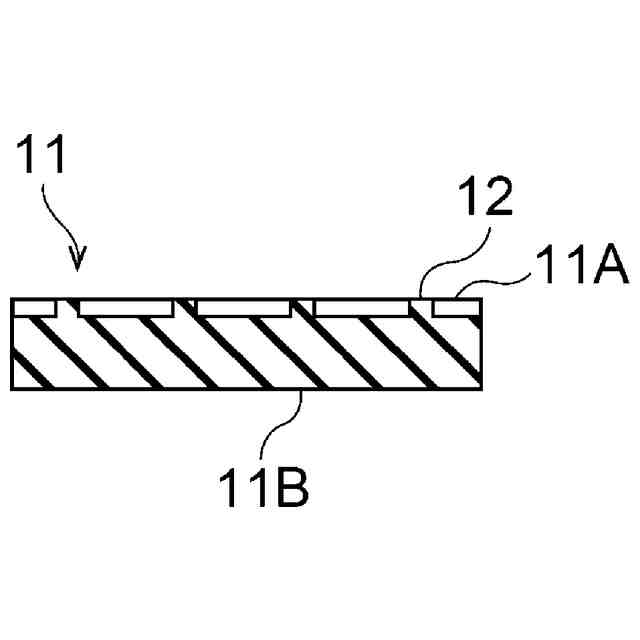

前記ゴムパッチの内面に止水用領域を形成する止水用突起が形成されている、止水用バンド装置。
続きを表示（約 260 文字）【請求項２】
前記複数のピンホールは前記配管に線状に延びる溶接部に点在する、請求項１記載の止水用バンド装置。
【請求項３】

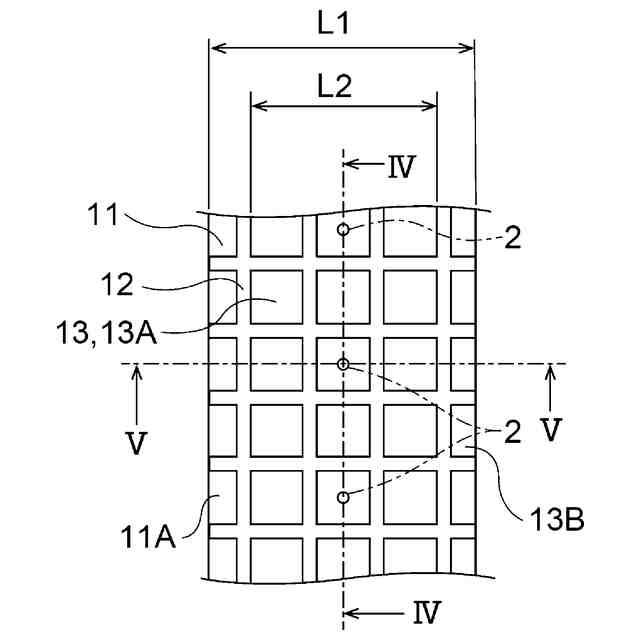

前記止水用突起は前記ゴムパッチの内面に格子状に形成され、前記止水用領域は前記格子状の前記止水用突起によって矩形状に形成される、請求項１記載の止水用バンド装置。
【請求項４】
前記溶接部は前記配管にらせん状に形成されている、請求項２記載の止水用バンド装置。
【請求項５】
前記溶接部は前記配管に円周状に形成されている、請求項２記載の止水用バンド装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は配管に形成されたピンホールから漏洩する流体を止める止水用バンド装置に関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
従来より、配管に形成されたピンホールから漏洩する流体を止めるため、補修用装置が用いられる。
【０００３】
このような補修用装置はピンホールのみではなく、配管全体からの漏水を止水する構造となっており、このため補修用装置全体の構造が大がかりとなる。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示はこのような点を考慮してなされたものであり、配管に形成されたピンホールおよびその近傍に限定して流体の流出を防ぐことができ、全体としてコンパクトな構造をもつ止水用バンド装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示は、配管に点在する複数のピンホールから漏洩する流体を止める止水用バンド装置において、前記配管の外側から前記複数のピンホールを外側から覆う長方形状のゴムパッチと、前記ゴムパッチを外方から押さえるとともに、前記配管に巻き付けられた複数のバンドと、各バンドを締め付ける締結具とを備え、各バンドは前記配管の外面に円周方向に沿って配置され、前記ゴムパッチの内面に止水用領域を形成する止水用突起が形成されている、止水用バンド装置である。
【０００６】
本開示は、前記複数のピンホールは前記配管に線状に延びる溶接部に点在する、止水用バンド装置である。
【０００７】
本開示は、前記止水用突起は前記ゴムパッチの内面に格子状に形成され、前記止水用領域は前記格子状の前記止水用突起によって矩形状に形成される、止水用バンド装置である。
【０００８】
本開示は、前記溶接部は前記配管にらせん状に形成されている、止水用バンド装置である。
【０００９】
本開示は、前記溶接部は前記配管に円周状に形成されている、止水用バンド装置である。
【発明の効果】
【００１０】
以上のように、本開示によれば、流体がその中を流れる配管に形成されたピンホールおよびその近傍に限定して止水することができ、全体構造をコンパクトに構成することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
