公開番号2025108126
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024001831
出願日2024-01-10
発明の名称スポンジ、定着ローラー、定着装置および画像形成装置
出願人コニカミノルタ株式会社
代理人弁理士法人鷲田国際特許事務所
主分類F16C 13/00 20060101AFI20250715BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】高温下で圧縮されたときの圧縮永久歪みが小さく、定着ローラーに用いたときにトナー画像の定着性を十分に高めることができるスポンジ、当該スポンジを含む定着ローラー、定着装置、および画像形成装置を提供すること。
【解決手段】空隙率が45%以上60%以下であるスポンジであって、JIS K 7181に準拠して、180℃で圧縮率が30%になるように圧縮したときに測定されるヤング率が35kPa以上80kPa以下である、スポンジ。

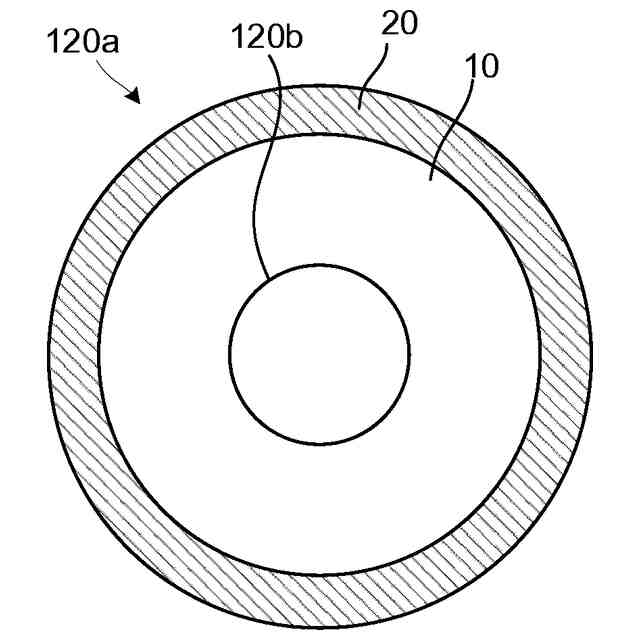

【選択図】図2
特許請求の範囲【請求項１】
空隙率が４５％以上６０％以下であるスポンジであって、
ＪＩＳＫ７１８１（２０１１）の測定法において、１８０℃で圧縮率が３０％になるように圧縮した条件で測定されるヤング率が３５ｋＰａ以上８０ｋＰａ以下である、
スポンジ。
続きを表示（約 660 文字）【請求項２】
上記ヤング率が４０ｋＰａ以上７０ｋＰａ以下である、請求項１に記載のスポンジ。
【請求項３】
径が４μｍ以下である空隙の含有量は、前記スポンジに含まれる空隙の全体積に対して、５体積％以上２０体積％以下であり、
径が４μｍ超６０μｍ未満である空隙の含有量は、前記全体積に対して８０体積％以上９５体積％以下である、
請求項１に記載のスポンジ。
【請求項４】
径が４μｍ以下である空隙の含有量は、前記スポンジに含まれる空隙の全体積に対して、１０体積％以上１５体積％以下であり、
径が４μｍ超６０μｍ未満である空隙の含有量は、前記全体積に対して８５体積％以上９０体積％以下である、
請求項１に記載のスポンジ。
【請求項５】
前記スポンジの材料は、フッ素ゴムまたはシリコーンゴムである、請求項１に記載のスポンジ。
【請求項６】
前記フッ素ゴムまたは前記シリコーンゴムは、引張強度が５．０ＭＰａ以上である、請求項５に記載のスポンジ。
【請求項７】
厚みが２．０ｍｍ以上である、請求項１に記載のスポンジ。
【請求項８】
請求項１～７のいずれか一項に記載のスポンジを含む、定着ローラー。
【請求項９】
直径が５０ｍｍ以上である、請求項８に記載の定着ローラー。
【請求項１０】
請求項８に記載の定着ローラーを含む定着装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

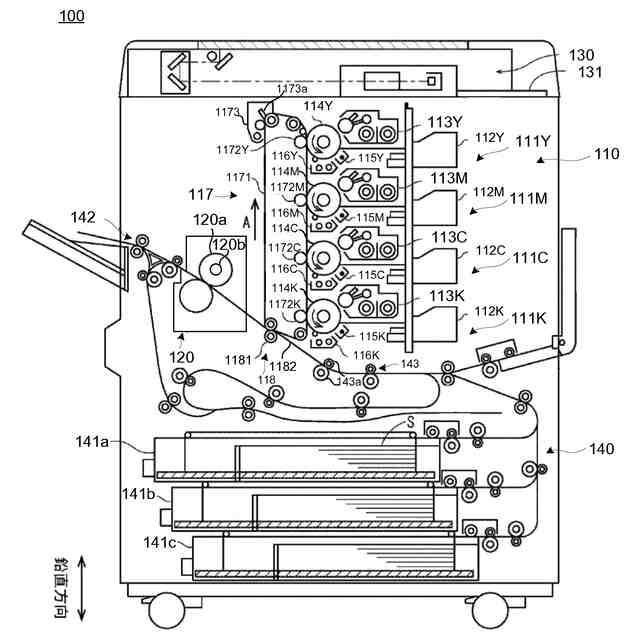

本発明は、スポンジ、定着ローラー、定着装置および画像形成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ゴムなどの弾性体を発泡させることで、多数の空隙を形成して製造されるスポンジは、各種用途に使用され得ることが知られている。
【０００３】
たとえば、特許文献１には、エチレン・プロピレン・ジエンゴムを含有するゴム組成物を発泡させて得られる防振材であって、特定量の硫黄原子を含み、２３℃におけるヤング率が６．０×１０
５
Ｐａ以下である、防振材が開示されている。
【０００４】
また、例えば、特許文献２には、円筒状の弾性発泡体を含み、かつヤング率が１５０ｋＰａ以下である弾性層を含む導電性ロールが開示されている。特許文献２では、当該導電性ロールは、画像形成装置内の転写装置に用いられ得るとされている。
【０００５】
また、例えば、特許文献３には、芯金と、芯金の周囲に一体化され、水硬化性組成物からなる成形体であるローラー部と、を含む断熱ローラーが開示されている。特許文献３では、上記水硬化性組成物の硬化物は、多孔質であり得るとされており、当該断熱ローラーは、画像形成装置内の定着ローラーなどに用いられ得るとされている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１４－１８１２９５号公報
特開２０２３－０１００２６号公報
特開２００４－０１１７０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、スポンジが使用されたパッキンなどは応力緩和が必要のため、スポンジは、高温下で圧縮された後に元の形状に戻りやすい性質を有する（圧縮永久歪みが小さい）ことが望ましい。
【０００８】
また、スポンジは、熱容量が低いため、省エネルギー化の観点から、特許文献３に記載のように、スポンジを、トナーの定着装置用の定着ローラーに用いることがある。このとき、スポンジを含む定着ローラーを用いて、定着性が十分に高まった画像を形成することが望ましい。
【０００９】
本発明の目的は、高温下で圧縮されたときの圧縮永久歪みが小さく、定着ローラーに用いたときにトナー画像の定着性を十分に高めることができるスポンジ、当該スポンジを含む定着ローラー、定着装置、および画像形成装置を提供することである。
【課題を解決するための手段】
【００１０】
上記目的を達成するための本発明の一態様は、下記［１］～［７］のスポンジに関する。
［１］空隙率が４５％以上６０％以下であるスポンジであって、
ＪＩＳＫ７１８１（２０１１）の測定法において、１８０℃で圧縮率が３０％になるように圧縮した条件で測定されるヤング率が３５ｋＰａ以上８０ｋＰａ以下である、
スポンジ。
［２］上記ヤング率が４０ｋＰａ以上７０ｋＰａ以下である、［１］に記載のスポンジ。
［３］径が４μｍ以下である空隙の含有量は、前記スポンジに含まれる空隙の全体積に対して、５体積％以上２０体積％以下であり、
径が４μｍ超６０μｍ未満である空隙の含有量は、前記全体積に対して８０体積％以上９５体積％以下である、
［１］または［２］に記載のスポンジ。
［４］径が４μｍ以下である空隙の含有量は、前記スポンジに含まれる空隙の全体積に対して、１０体積％以上１５体積％以下であり、
径が４μｍ超６０μｍ未満である空隙の含有量は、前記全体積に対して８５体積％以上９０体積％以下である、
［１］～［３］のいずれかに記載のスポンジ。
［５］前記スポンジの材料は、フッ素ゴムまたはシリコーンゴムである、［１］～［４］のいずれかに記載のスポンジ。
［６］前記フッ素ゴムまたは前記シリコーンゴムは、引張強度が５．０ＭＰａ以上である、［５］に記載のスポンジ。
［７］厚みが２．０ｍｍ以上である、［１］～［６］のいずれかに記載のスポンジ。
（【００１１】以降は省略されています）
